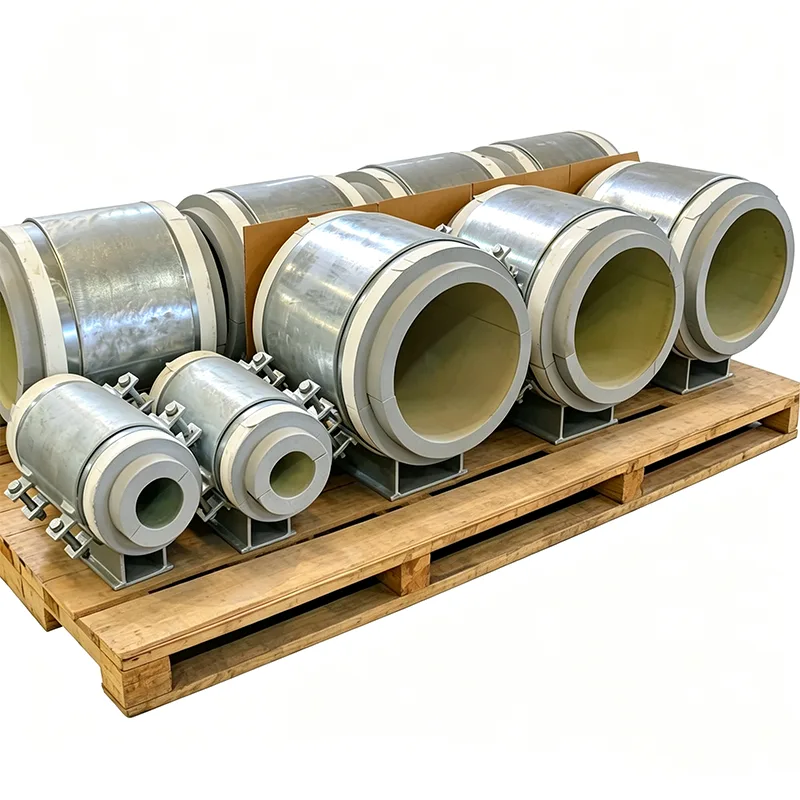

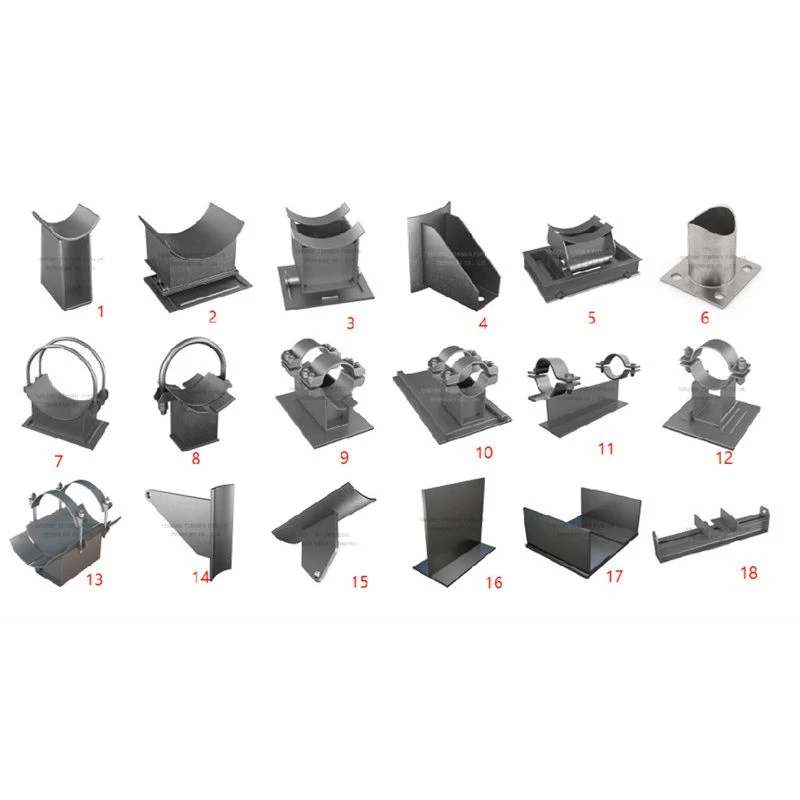

Kaldskoisolerte rørstøtter

Når et rør bærer medier ved temperaturer under null, blir hver metall-til-metall-kontakt med støttestrukturen en termisk kortslutning. Kulde beveger seg nedover stålet, kjøler ned støttebjelken og trekker fuktighet ut av luften. Resultatet er is på strukturen, dryppende vann og korrosjon som kan undergrave støtten lenge før selve røret viser tegn til problemer. En kald sko stopper den hendelseskjeden ved kilden.

Hos Yangzhou Tianshun har vi produsert kaldskoisolerte rørstøtter siden 2012 for etylenterminaler, ammoniakkkjøleanlegg, kjøltvannsnettverk og sekundære inneslutningsområder for LNG-tanker. Arbeidsprinsippet har ikke endret seg: Sett inn en termisk motstandsdyktig, men strukturelt stiv blokk mellom det kalde røret og det varme stålet. Den tekniske utfordringen – og forskjellen mellom en kuldesko som fungerer i fem år og en som holder i tre tiår – ligger i hvordan blokken er innesluttet, forseglet og tilpasset de spesifikke kaldserviceforholdene.

Hvordan en forkjølelsessko avbryter den termiske banen

Et kaldt rør hviler inne i en konturformet metallvugge, men det berører ikke vuggens stål direkte. I stedet bærer en isolasjonsblokk med høy tetthet rørets vekt. Denne blokken er valgt ikke bare for dens varmeledningsevne, men for dens trykkstyrke ved den laveste driftstemperaturen. For de fleste bruksområder ned til -196°C bruker vi cellulært glass eller PIR med høy tetthet. Blokken er maskinert for å passe til rørets ytre diameter på den ene siden og skoens bunnplate på den andre, noe som sikrer full overflatekontakt og ingen punktbelastning.

Cold Shoe Isolated Pipe Supports sidevegger omslutter isolasjonsblokken på alle fire sider. Dette gjør to ting: det forhindrer blokken i å forskyve seg under sideveis rørbevegelse, og det beskytter isolasjonen mot mekanisk skade. Stålbunnplaten under blokken er den eneste belastningsveien til strukturen, og fordi blokken er et kontinuerlig solid lag, er det ingen direkte metall-til-rør-ledningsvei - kuldebroen er brutt.

Holder fuktighet ute i lang tid

På et kaldt rør blir ethvert gap i dampsperren et kondenspunkt. Vann samler seg, fryser og utvider seg, og ødelegger til slutt isolasjonen fra innsiden. Vår kaldsko-design adresserer dette på tre måter:

Selve isolasjonsblokken har lukkede celler, og gir svært lav vanndamppermeabilitet selv om ytterkappen er skadet.

Vi tilbyr en kontinuerlig metallkappeprofil rundt skokroppen. Sted-påført dampsperre på rørisolasjonen kan forsegles direkte til denne kappen med lim eller tape, og skaper en ubrutt konvolutt.

For utendørs installasjoner eller vaskeområder påfører vi en perle av fleksibel tetningsmasse mellom skoens sidevegg og rørisolasjonskappen ved grensesnittet, og legger til en sekundær fuktsperre.

Materialer som holder seg tøffe ved lave temperaturer

De strukturelle ståldelene til en kuldesko må ikke bli sprø når den er kald. Standard strukturelt karbonstål mister hakk seighet godt over frysepunktet. For kaldskokropper og bunnplater bruker vi:

Lavtemperatur karbonstål (ASTM A350 LF2 eller tilsvarende) for tjenester ned til -46°C.

Austenittisk rustfritt stål (304L, 316L) for kryogene applikasjoner ned til -196°C, hvor karbonstål ville være sprøtt.

Alt bærende stål leveres med Charpy-støttestverdier ved design minimumstemperatur på EN 10204 Type 3.1-sertifikatet. Boltingen er A320 L7 eller rustfri, valgt for å matche kroppsmaterialet.

Imøtekommende kald krymping

Et kaldt rør trekker seg sammen. En 20 meter lang linjekjøling i rustfritt stål fra omgivelsestemperatur til -162°C krymper med over 30 millimeter. Hvis kuldeskoen er stivt festet til strukturen, overføres denne bevegelsen inn i rørveggen som aksial spenning. Vi håndterer dette ved å integrere en glideplate med lav friksjon i kjøleskoens base. En polert rustfri stålplate er festet til undersiden av isolasjonsblokken eller til toppen av bunnplaten, og en PTFE- eller grafittimpregnert pute er festet til den motsatte overflaten. Skoen kan da gli med røret mens den termiske pausen opprettholdes. Glideflaten er dimensjonert for å imøtekomme hele reiseområdet fra kulde til omgivelse med en sikkerhetsmargin.

Hva følger med din Cold Shoe-bestilling

Alle kaldsko-isolerte rørstøtter vi sender er støttet av en dokumentasjonspakke som tilfredsstiller EPC-inspeksjonskrav:

EN 10204 Type 3.1 for alle ståldeler, med støttestrapporter for lav temperatur.

Datablader for isolasjonsblokker som viser termisk ledningsevne og trykkstyrke ved designkald temperatur.

Dimensjonsrapporter som bekrefter blokktykkelse, skoforskyvning (hvis noen) og bunnplatedimensjoner.

Sertifikater for friksjonskoeffisient for glideplate, når det er aktuelt.

Søknader

LNG- og NGL-rørstøtter i terminaler og flytende anlegg

Lagrings- og overføringslinjer for etylen, propylen og flytende ammoniakk

Nedkjølt vann og saltvannsrørstativ i fjernkjøling og datasentre

Kjølelinjer i matforedlings- og kjølelager

Kryogene rørgallerier i luftseparasjonsenheter

Hvorfor Tianshun for kalde sko?

En kuldesko er en liten komponent med en overdimensjonert innvirkning. Hvis det svikter, blir hele isolasjonssystemet kompromittert, og den resulterende isen kan overbelaste rørstativ. Våre ingeniører velger ikke en standardblokk og håper den passer – de krysssjekker rørstørrelsen, isolasjonsspesifikasjonen, designtemperaturen og strukturelle belastninger, og konfigurerer deretter en sko som opprettholder isolasjonskappen uten kompromisser. Over 70 % av kundene våre legger inn gjentatte bestillinger, fordi de vet at kjøleskoene de mottar vil fungere nøyaktig som beregnet fra første nedkjøling til siste.

FAQ

Spørsmål: Hva er den laveste temperaturen dine kuldesko tåler?

A: Ned til -196°C for LNG og flytende nitrogen. For flytende helium bruker vi spesialiserte materialer - kontakt teamet vårt.

Spørsmål: Kan du matche vår eksisterende isolasjonsspesifikasjon og dampsperredetaljer?

A: Ja. Vi bearbeider isolasjonsblokken til rørets OD og isolasjonstykkelse, og vi kan konfigurere kappeforseglingsgrensesnittet til din kledningstype.

Spørsmål: Må jeg installere en separat glideplate, eller er den innebygd i skoen?

A: Vi kan integrere glideplaten under fabrikasjon. Du får en enkelt enhet som håndterer både termisk brudd og aksial bevegelse.

Spørsmål: Hvordan forhindrer du at det dannes is på metalldelene av skoen?

A: De kalde ståloverflatene er isolert fra omgivelsesluften av den stedspåførte isolasjonen og kledningen som går kontinuerlig over skokroppen. Vi leverer tetningsprofilene; mannskapet på stedet forsegler kantene.
