Damprørledninger opplever drastiske temperaturforskjeller under oppstarts- og avstengningsfaser, og høytemperaturmedier skaper betydelig termisk forlengelsesforskyvning. Rørlednings egenvekt, medievekt og svingende belastninger virker samtidig. Vanlige variable fjærstøtter mangler tilstrekkelig trykkbærende og varmebestandig kapasitet; langvarig drift fører lett til fjæravslapping, belastningsavvik og husdeformasjon, noe som kan føre til riving av rørleddskjøter og reduksjon eller stans av enhetsbelastning.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

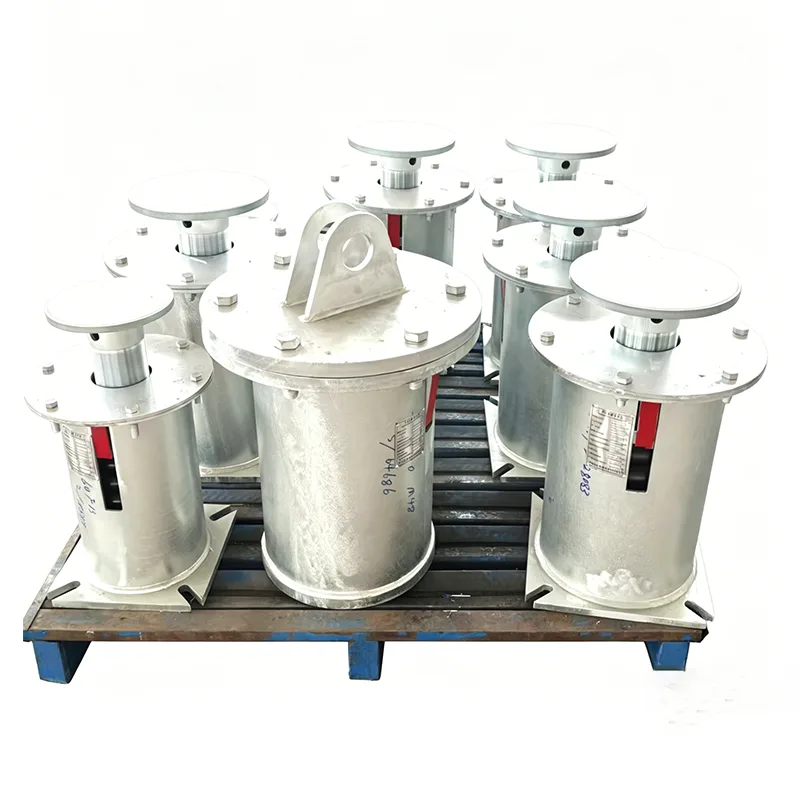

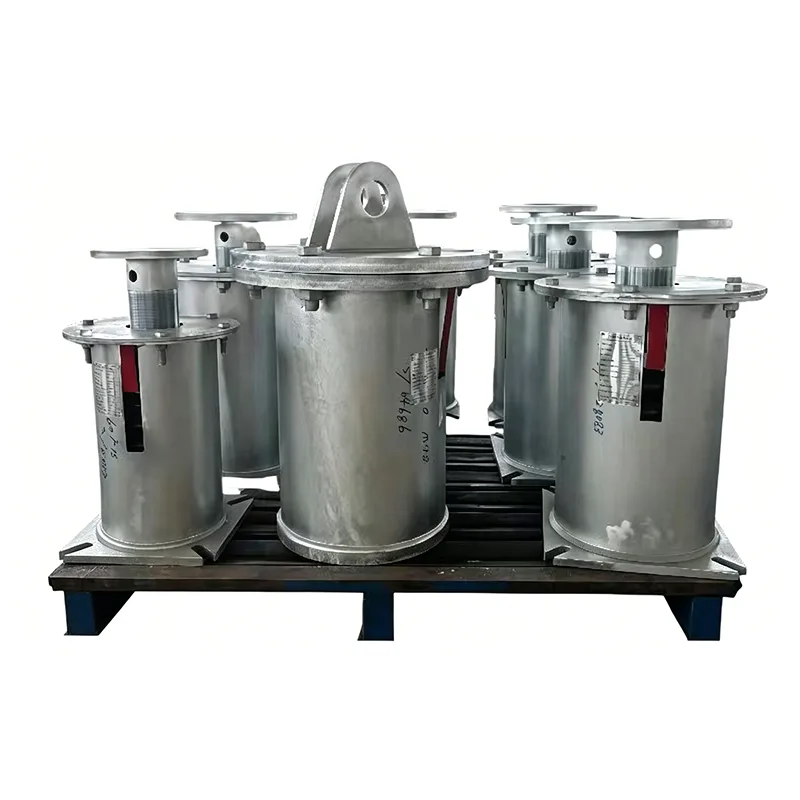

Steam Pipe Variable Spring Support er spesialkonstruert for dampservice, og oppfyller krav til langsiktig kontinuerlig drift av damprørledninger i termisk kraft, fjernvarme og petrokjemiske anlegg. Siden produksjonslanseringen vår i 2012, har vi levert over 400 sett med støtter for store dampprosjekter, med den lengste levetiden på stedet på 13 år.

Produktets tekniske spesifikasjoner

Variabel fjærhenger spesifikasjonstabell	Eksempel
Opphengstype / konfigurasjon	Type A, B, C, D, E, F, G
Fjær Størrelse / Nr.	Nr. 0 - Nr. 22
Reiseområde	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftsbelastning	0,2 kN - 400 kN
Installert belastning (kald belastning)	kN / kgf
Driftsbelastning (varm belastning)	kN / kgf
Bevegelsesretning	Oppover / Nedover
Variabilitet (%)	≤ 25 % (standard)
Overflatebehandling	Varmgalv/ Malt
Husmateriale	Karbonstål (Q235/Q355)

Strukturell sammensetning og driftsprinsipp

Steam Pipe Variable Spring Supports er tilgjengelig i to strukturelle typer: topphengt og bunnstøttet. De kompenserer for vertikal rørlednings termiske forskyvning via elastisk fjærdeformasjon, og gir stabilt kontrollert lastfluktuasjon innenfor avbøyningsområdet.

Alle komponenter er laget av materialer som er egnet for høye temperaturforhold:

1. Høytemperatur legeringskompresjonsfjærer

2.Fortykkede trykkbærende hus

3. Varmebestandige justeringsskruestenger

4. Metal forskyvningsskala plater

5. Høystyrke smidde løfteører og baser

6.Dobbel anti-løsende låseenhet

Installasjonsbelastningen er forhåndskalibrert på fabrikken. Når rørledningene utvider seg med økende temperatur, utvider og trekker fjærene seg sammen synkront, og opprettholder jevnt rørledningsbelastninger og reduserer belastningen på sveisesømmer og utstyrsdyser.

Gradert materiale matchende bord

Tre materialkonfigurasjoner er klassifisert etter damptemperatur for å matche de faktiske driftsforholdene til damprørets variable fjærstøtter:

Driftsgrad	Medietemperatur	Fjærmateriale	Husmateriale	Overflatebeskyttelsesprosess
Lavtemperatur damp	≤300℃	60Si2MnA	Q345B	Høytemperaturbestandig epoksyprimer + toppstrøk
Middels temperatur damp	300℃~450℃	50 CrVA	16MnR	Sandblåsing pluss fortykket høytemperaturbestandig belegg
Overopphetet damp med høy temperatur	450℃~550℃	Høytemperatur Cr-V legering	304 rustfritt stål kledd plate	Integrert høytemperaturpassivering og sprøyting

Alle råvarer kommer med originale MTC-sertifikater fra kvalifisert stålverk. Hvert stålparti gjennomgår tre re-inspeksjoner: spektroskopi, strekktesting og slagtesting. Full dokumentasjonssporbarhet opprettholdes for å tilfredsstille EEAT-revisjonskrav.



Full serie spesifikasjonstabell

Modellkode	Nominell belastning (kN)	Standard termisk avbøyning (mm)	Matchende damprørs nominelle diameter	Gjeldende standarder
SPVS-50	0,3-25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	ASME B31.1 termisk kraftkode
SPVS-200	120-350	150, 200	DN450~DN800 storborede hoveddamprør	Støttestandard for DL/T kraftverk

Typiske applikasjonsscenarier

Steam Pipe Variable Spring Supports er primært utplassert på hoveddamplinjer:

▶  Hoveddamp-, gjenoppvarmingsdamp- og matevannsrørledninger i kullfyrte og gassfyrte termiske kraftverk

▶  Høytemperatur dampoverføringslinjer for ovner og krakkingsenheter i raffinerier

▶  Primære høytemperatur-dampnettverk for storby-fjernvarme

▶  Dampgenereringsrørledninger i biomasse- og avfall-til-energi kraftverk

▶  Varmevekslingsstasjoner og dampdistribusjonshoder i kjemiske parker

Masseforsyningsposter finnes for benchmark innenlandske og internasjonale prosjekter. Vi kan gi tidligere prosjektkontrakter, ferdigstillelsesbilder på stedet og eiergodkjenningsdokumenter for å styrke EEATs autoritative verifisering.

Standardisert arbeidsflyt for produksjon og kvalitetskontroll

Hvert produkt gjennomgår omfattende intern testing før forsendelse

In-house testdeksler

Dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing (der det er aktuelt), fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres.

Merk: Intern testing er ikke ILAC-akkreditert tredjepartstesting

Tredjeparts bevitnet testing eller laboratorietesting er tilgjengelig som en valgfri, separat tilbudt tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Kjemisk sammensetningsanalyse, strekktesting, Charpy lavtemperatur slagtesting og hardhetstesting.

2. Sveis NDT

Magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT).

3. Testing av fjærbelastningsytelse

Inkludert last-forskyvningskurver.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Våre fordeler

Benchmarked mot LISEGA International Pipe Support System

Vår produktbelastningsnøyaktighet, teststandarder og dokumentasjonssystemer er benchmarked mot LISEGAs internasjonale rørstøttesystem.

Hva skiller oss fra

I motsetning til standard innenlandske produsenter som kun leverer selve produktet, tilbyr vi en last-forskyvningskurve med hver fjærenhet. Vi legger også til rette for tredjeparts SGS-testing og bevitnede inspeksjoner, og støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Ettersalgstjenester med full støtte

▶  Gratis beregning av rørledningsspenning for nøyaktig å matche den aktuelle modellen med variabel fjærstøtte for damprør

▶  Tilpasset fabrikasjon for ikke-standard dimensjoner og spesielle høytemperaturforhold

▶  Ingeniør på stedet for å veilede løfting, igangkjøring av last og fjerning av låsetapp

▶  12 måneders full enhetsgaranti; gratis erstatning for lastavvik eller komponentdefekter innenfor garantien

▶  Langsiktig reservedelslager og 24-timers teknisk støtte på nettet

Utfyllende FAQ

Spørsmål: Kan denne støtten brukes på lang sikt for overopphetede damprørledninger?

A: Velg varianten Steam Pipe Variable Spring Support med Cr-V legeringsfjærer og rustfritt stålbelagt platehus. Testing bekrefter null ytelsesforringelse under kontinuerlig 550 ℃ drift, og produktet har hatt langsiktig service i flere 1000 MW kraftgenererende enheter.

Spørsmål: Hvilke akseptdokumenter leveres med hvert sett?

A: Hvert enhetssett inkluderer testsertifikater for råmaterialefabrikker, testark for fjærbelastning, sveisinspeksjonsrapporter og produktsertifikater om samsvar. Ny inspeksjon av tredjepartsorganisasjoner støttes.

Spørsmål: Kan dette produktet direkte erstatte gamle fjærstøtter under ettermontering av eksisterende rørledninger?

A: Dimensjoner følger enhetlige nasjonale standardspesifikasjoner; montering av løftepunkter og skruestangstørrelser er utskiftbare. Direkte utskifting er mulig etter å ha verifisert last- og avbøyningsparametere, uten omfattende modifikasjoner av sivil fundament.
