Industriell fjærhenger

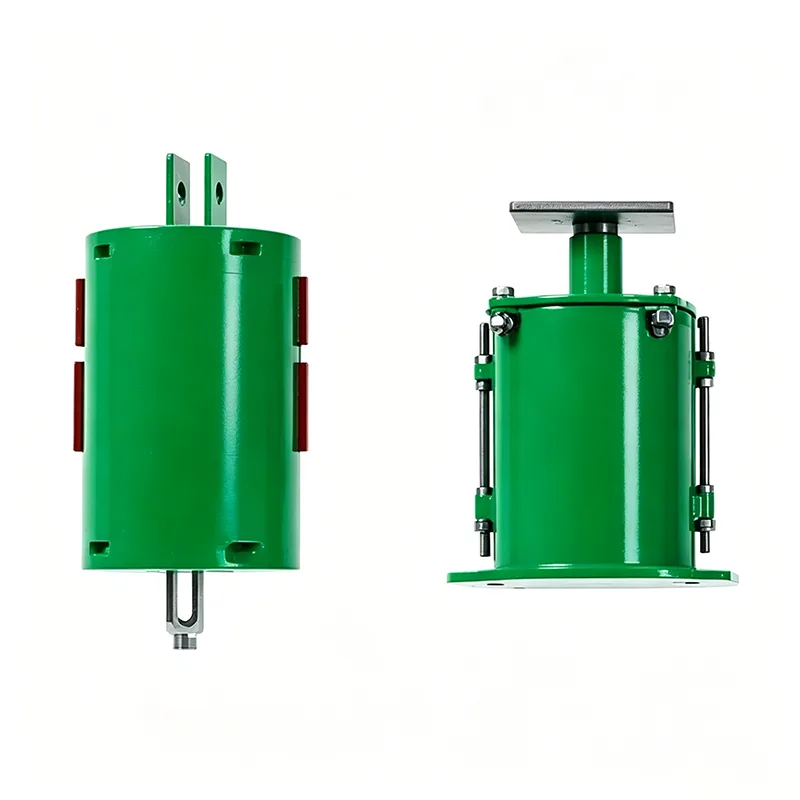

Industrial Spring Hanger er en dedikert støtteenhet for industrielle rørsystemer. Den er designet for å tåle egenvekten til rørledninger, kompensere for forskyvning forårsaket av termisk ekspansjon og sammentrekning, og isolere mekanisk vibrasjon. Siden 2012 har Yangzhou Tianshun Piping fokusert på FoU og produksjon av slike produkter. I løpet av de siste 14 årene har vi produsert mer enn 500 000 sett, som er bredt tatt i bruk i høystandard industrielle prosjekter over hele verden. Våre produkter er produsert i strengt samsvar med internasjonale standarder, og leverer både standard og tilpassede løsninger for å passe ulike arbeidsforhold.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Arbeidsprinsipp

Ved å utnytte de elastiske egenskapene til fjærer opprettholder Industrial Spring Hanger en konstant støttekraft når rørledninger produserer vertikal forskyvning. Når rørledninger utvider seg eller trekker seg sammen på grunn av temperaturendringer, strekker fjærene seg og komprimeres tilsvarende. Dette sikrer at rørledningsbelastninger blir jevnt overført til bygningskonstruksjoner, og forhindrer rørbrudd og utstyrsskader som følge av spenningskonsentrasjon forårsaket av stive begrensninger. I mellomtiden absorberer den dempende effekten av fjærer effektivt vibrasjoner generert av pumper, kompressorer og annet utstyr, og reduserer støyoverføring.

Produktets tekniske spesifikasjoner

Kjernefunksjoner

▶  Høy lastnøyaktighet: Hver enhet er lastkalibrert før levering, med lastfeilen kontrollert innenfor ±5 %.

▶  Utmerket tretthetsmotstand: Alle fjærer har bestått 100 000-syklus tretthetstester uten permanent deformasjon eller brudd.

▶  Høy sikkerhetsfaktor: Designsikkerhetsfaktoren er ikke mindre enn 1,5, noe som sikrer pålitelig ytelse under ekstreme arbeidsforhold.

▶  Overlegen anti-korrosjonsytelse: Ferdig med varmgalvanisering eller epoksysinkrikt belegg, egnet for korrosive miljøer som kystområder og kjemiske anlegg.

▶  Visuell overvåking: Utstyrt med tydelige forskyvningsvekter for enkel installasjon og driftsinspeksjon på stedet.

Ytelsessammenligning

Applikasjonsscenarier

Industrial Spring Hanger kan brukes på alle industrielle rørsystemer som er utsatt for temperatursvingninger og vibrasjoner. Den fungerer eksepsjonelt bra i følgende scenarier:

▶  Høytemperatur- og høytrykksprosessrørledninger for petroleumsraffineringsenheter

▶  Hoveddamprørledninger og fødevannsrørledninger til kraftverk

▶  Kryogeniske rørledninger ved LNG-mottaksterminaler og gassifiseringsanlegg

▶  Rørledninger som transporterer etsende medier i kjemiske og farmasøytiske fabrikker

▶  Hovedrørledninger til sentralvarmenett i byer

▶  Gass- og oksygenrørledninger i jern- og stålmetallurgiske anlegg

Kvalitetssikringssystem

Vi har etablert et komplett kvalitetskontrollsystem for full prosess som dekker innkommende inspeksjon av råvarer til levering av ferdig produkt.

1. Inspeksjon av innkommende råmateriale: Hvert parti med stål leveres med originale materialsertifikater, og testet via spektralanalyse og mekaniske egenskapsundersøkelser.

2.Fjærproduksjonskontroll: Fjærer produseres av CNC kveilmaskiner. Hver fjær gjennomgår belastningstesting og permanent kompresjonsdeformasjonstest.

3.Sveisekvalitetskontroll: Alle sveiseprosedyrer utføres av sertifiserte sveisere, etterfulgt av ikke-destruktiv testing.

4. Inspeksjon av ferdig produktlevering: Hver enhet er gjenstand for lastkalibrering og visuell inspeksjon, med komplette kvalitetssertifiseringsdokumenter.

Vårt produksjonsstyringssystem har bestått ISO 9001:2015-sertifisering, og alle produkter overholder internasjonale standarder, inkludert CE og API.

Støttetjenester

▶  Gratis teknisk utvalgstjeneste: Vi tilbyr profesjonelt utvalg av henger og beregninger basert på rørledningsparametere og faktiske arbeidsforhold.

▶  Tilpasset design: Ikke-standard design for spesiell belastning, forskyvning eller begrenset installasjonsplass.

▶  Teknisk støtte på stedet: Profesjonelle ingeniører kan sendes ut for å veilede installasjon og igangkjøring på stedet.

▶  Langsiktig reservedelsforsyning: Vi har et velutstyrt reservedelslager for å levere rask støtte for reservedelsbehov.

For flere tekniske parametere eller tilpassede løsninger for Industrial Spring Hanger, vennligst kontakt vårt salgsteam for å få detaljerte dokumenter.
