Rørledningssystemer i energiindustrien opererer under komplekse arbeidsforhold, generelt preget av høy temperatur og høyt trykk, brennbare og eksplosive medier og lange kontinuerlige driftsperioder. Svikt i rørledningsstøtter kan føre til rørbrudd, medielekkasje og til og med store sikkerhetsulykker.
Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.
Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.
Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

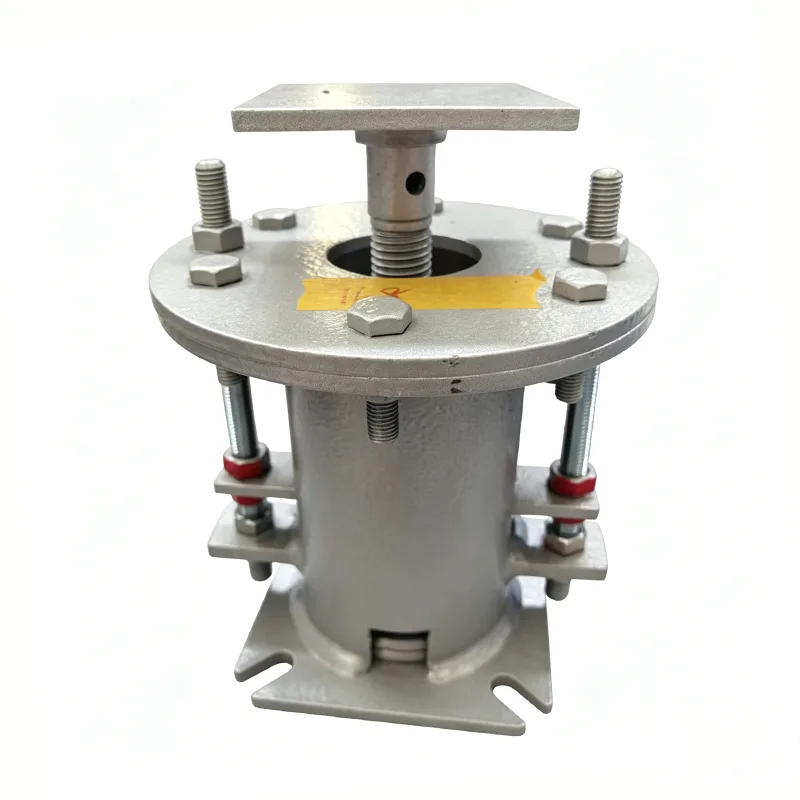

Energy Industry Variable Spring Support er en dedikert elastisk rørledningsstøtteanordning designet spesielt for energiindustrien. Den opprettholder stabil ytelse under ekstreme arbeidsforhold og sikrer sikker og pålitelig drift av energianlegg.
Energy Industry Variable Spring Support absorberer termisk forskyvning av rørledninger forårsaket av temperaturendringer gjennom elastisk deformasjon av fjærer, mens den bærer rørledningens egenvekt og ekstra belastninger.
Med 14 års erfaring med å betjene rørledningsstøttesystemer i energiindustrien, har Yangzhou Tianshun Pipeline med suksess brukt sine produkter til mer enn 300 energiprosjekter over hele verden, inkludert kritisk infrastruktur som termiske kraftverk, kjernekraftverk, LNG-terminaler og langdistanse naturgassrørledninger.
| Variabel fjærhenger spesifikasjonstabell | Eksempel |
| Opphengstype / konfigurasjon | Type A, B, C, D, E, F, G |
| Spring Størrelse / Nr. | Nr. 0 - Nr. 22 |
| Reiseområde | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Driftsbelastning | 0,2 kN - 400 kN |
| Installert belastning (kald belastning) | kN / kgf |
| Driftsbelastning (varm belastning) | kN / kgf |
| Bevegelsesretning | Oppover / Nedover |
| Variasjon (%) | ≤ 25 % (standard) |
| Overflatebehandling | Varmgalv/ Malt |
| Husmateriale | Karbonstål (Q235/Q355) |
▶ Høy pålitelig design: Alle kritiske komponenter har redundant design med en sikkerhetsfaktor på ikke mindre enn 1,6 ganger.
▶ Bred temperaturtilpasningsevne: Fungerer normalt i ekstreme temperaturmiljøer fra -196℃ til +600℃.
▶ Utmerket tretthetsmotstand: Fjærer har passert 150 000 tretthetssykluser for å møte de langsiktige kravene til kontinuerlig drift av energianlegg.
▶ Høy lastnøyaktighet: Utsatt for tre lastkalibreringer før forsendelse, med feilkontrollert innenfor ±5 %.
▶ Anti-løsende og anti-seismisk struktur: Har dobbel anti-løsende design, i stand til å motstå jordskjelv med styrke 8 og utstyrsvibrasjoner.
▶ Justerbarhet på nettet: Utstyrt med en dedikert justeringsmekanisme for finjustering av lasten uten avstengning.
|
Sammenligningselement |
Variabel fjærstøtte for generell bruk |
Energiindustri variabel fjærstøtte |
|
Design sikkerhetsfaktor |
1,2-1,4 ganger |
≥1,6 ganger |
|
Driftstemperaturområde |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Tretthetsliv |
50 000-100 000 sykluser |
≥150 000 sykluser |
|
Anti-løsende design |
Enkel mutter anti-løsning |
Doble anti-løsning + låseskiver |
|
Inspeksjonsstandard |
Prøvetaking inspeksjon |
100 % full inspeksjon + valgfri tredjeparts inspeksjon |
|
Gjeldende arbeidsforhold |
Generelle industrimiljøer |
Ekstreme forhold i energibransjen |
Energy Industry Variable Spring Support er mye brukt i rørledningssystemer til forskjellige energianlegg:
▶ Hoveddamprørledninger, matevannsrørledninger og røykgass-/luftkanaler i termiske kraftverk
▶ Konvensjonelle øy- og kjernefysiske hjelperørledningssystemer i kjernekraftverk
▶ Kryogene rørledninger i LNG-terminaler og gassifiseringsstasjoner
▶ Stasjoner og ventilkamre for langdistanse naturgassrørledninger
▶ Hydraulikk- og smøreoljerørledninger i vindparker
▶ Rørledninger for varmeoverføringsolje i solvarmekraftverk
Vi har etablert en streng spesiell kvalitetskontrollprosess for energiprodukter for å sikre at hver energiindustris variabel fjærstøtte oppfyller de høyeste industristandardene:
▶ Inspeksjon av råmateriale: Hvert stålparti er ledsaget av det originale materialsertifikatet og gjennomgår spektralanalyse og testing av mekaniske egenskaper.
▶ Fjærproduksjonskontroll: Produsert ved hjelp av CNC-fjærspiralmaskiner, gjennomgår hver fjær tre fullstendige kompresjonstester.
▶ Sveisekvalitetskontroll: Alle sveiseprosesser utføres av sertifiserte sveisere og er underlagt 100 % ikke-destruktiv testing (NDT).
▶ ytelsestesting av ferdig produkt: Hver enhet gjennomgår full-slags belastningstesting og forskyvningskalibrering.
▶ Endelig inspeksjon før forsendelse: Fullstendige kvalitetssertifiseringsdokumenter utstedes, inkludert materialrapporter, testrapporter og samsvarssertifikater.
Vårt kvalitetsstyringssystem er sertifisert til ISO 9001:2015, og alle produkter overholder internasjonale standarder inkludert CE, API og ASME.
▶ Gratis rørledningsspenningsanalyse og beregning av valg av støtte/henger
▶ Tilpassede designtjenester for spesifikke energiprosjekter
▶ Installasjonsveiledning og igangkjøringstjenester på stedet
▶ Vanlige inspeksjons- og vedlikeholdstjenester
▶ Nødreservedeler med 24-timers kunderespons
For mer detaljert informasjon om Energy Industry Variable Spring Support eller teknisk utvalg for ditt prosjekt, vennligst kontakt vårt profesjonelle salgsteam.
