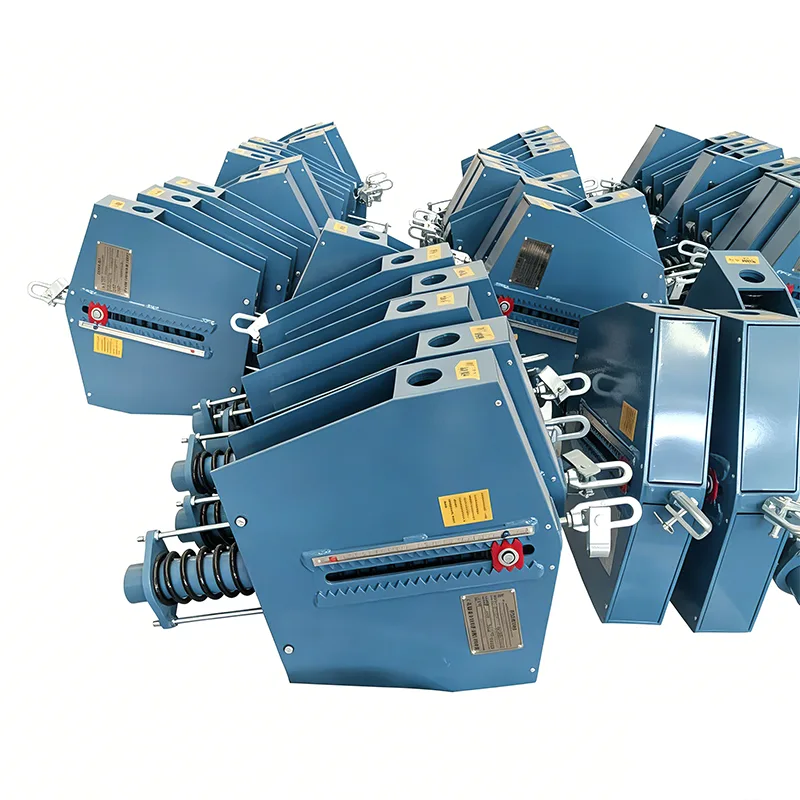

Steam Pipe Constant Spring Support

Damprørledninger genererer betydelig termisk forskyvning under drift og er svært følsomme for lastvariasjoner. Når rørledningens temperatur stiger fra omgivelsestemperatur til driftstemperatur, vil det oppstå vertikal forskyvning fra flere centimeter til titalls centimeter. Hvis konvensjonelle støtteanordninger tas i bruk, vil belastningen svinge drastisk sammen med forskyvning, noe som resulterer i rørspenningskonsentrasjon, skade på utstyrsforbindelser og til og med rørbrudd. Steam Pipe Constant Spring Support er en dedikert støtteenhet utviklet for å løse slike problemer. Den leverer nesten konstant støttekraft gjennom hele forskyvningsreisen, og sikrer sikker og pålitelig drift av damprørsystemer.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Arbeidsprinsipp og strukturell sammensetning

Designet basert på prinsippet om momentbalanse, konverterer Steam Pipe Constant Spring Support den elastiske kraften til fjærene til jevn støttekraft via en koblingsmekanisme. Når rørledningen beveger seg vertikalt, kompenseres fjærdeformasjon av koblingssystemet for å opprettholde en stabil utgangskraft, med lastvariasjonsraten kontrollert innenfor 5 %.

Standardprodukter består av følgende kjernekomponenter:

▶  Fjærmontering: Laget av høyfast legert fjærstål og utsatt for flere varmebehandlingsprosesser.

▶  Momentbalansemekanisme: Nøyaktig maskinert kobling og kammontering.

▶  Lastjusteringsenhet: Muliggjør nøyaktig justering av utgangsbelastningen på stedet.

▶  Forskyvningsindikator: Viser tydelig den faktiske forskyvningen av rørledninger.

▶  Hus og koblingsenheter: Laget av premium karbonstål med anti-korrosjon overflatebehandling.

Produktets tekniske spesifikasjoner

Kjerne tekniske funksjoner

▶  Utmerket ytelse med konstant kraft: Lastvariasjonsrate ≤ 5 % over hele slaget, overskrider kravene i nasjonale standarder.

▶  Stor forskyvningsområde: Maksimal forskyvning når opptil 400 mm, perfekt egnet for damprørledninger med stor diameter og høy temperatur.

▶  Omfattende lastdekning: En komplett serie med lastklassifiseringer fra 0,5 kN til 500 kN er tilgjengelig.

▶  Kompakt struktur: Ved å ta i bruk optimert romlig design, er det totale volumet 20 % mindre enn tradisjonelle konstantfjærstøtter.

▶  Enkel installasjon: Forhåndsinnstilt til spesifisert belastning før levering, krever kun enkel montering for igangkjøring på stedet.

▶  Høy sikkerhet og pålitelighet: Utstyrt med overbelastningsbeskyttelse og bevegelsesbegrensningsenheter for å forhindre utilsiktet skade.

Ytelsessammenligning med variable fjærstøtter

Standard tekniske parametere

Typiske applikasjonsscenarier

Steam Pipe Constant Spring Support brukes hovedsakelig på damprørsystemer med stor termisk forskyvning og strenge krav til laststabilitet:

▶  Hoveddamprørledninger og gjenoppvarmingsdamprørledninger til termiske kraftverk

▶  Damprørsystemer i den konvensjonelle øya med kjernekraftverk

▶  Høytemperatur-dampoverføringsrørledninger i petroleumsraffinerier

▶  Dampkraftrørledninger i jern- og stålverk

▶  Høytemperatur varmtvanns- og dampledninger for sentralvarme i byer

▶  Dampvarmerørsystemer i kjemiske anlegg

For de ovennevnte applikasjonene kan variabel fjærstøtte for rørledninger ikke lenger oppfylle driftskravene når rørledningens forskyvning overstiger 100 mm eller streng kontroll over lastvariasjonen er nødvendig. I slike tilfeller er konstante fjærstøtter obligatoriske for å garantere systemsikkerheten.

Produksjon og kvalitetskontroll

Yangzhou Tianshun Piping kan skryte av 14 års yrkeserfaring i å produsere konstante fjærstøtter, utstyrt med komplette produksjonsanlegg og presisjonstestingsinstrumenter. Vi har implementert et strengt komplett kvalitetskontrollsystem for å sikre at alle produkter er i samsvar med internasjonale standarder:

1. Inspeksjon av innkommende råmateriale: Alle stålmaterialer er ledsaget av originale materialsertifikater, og gjennomgår spektralanalyse og mekanisk egenskapstesting.

2. Presisjonsmaskinering: Nøkkelkomponenter behandles av CNC-maskineringssentre for å garantere høy dimensjonsnøyaktighet.

3. Fjærytelsestest: Hver fjær består 100 000-syklus tretthetstester og belastningskalibrering.

4. Samlet ytelsestest: Hver ferdig enhet gjennomgår konstant krafttesting med full slag før levering.

5.Tredjepartsverifisering: Testrapporter utstedt av SGS, BV, TUV og andre autoritative tredjepartsorganisasjoner er tilgjengelige på forespørsel.

Vårt kvalitetsstyringssystem er sertifisert i henhold til ISO 9001:2015, og alle produkter er i samsvar med internasjonale standarder, inkludert CE og API.

Utvalgsretningslinjer og støttetjenester

Rørstøtter skal velges i henhold til rørledningsforskyvning og lastfølsomhet:Velg Variable Spring Support for Pipeline hvis den vertikale rørledningens forskyvning er mindre enn 100mm og systemet ikke er følsomt for lastsvingninger.Velg Constant Spring Support når forskyvningen overstiger 100mm eller rørledningen har høy følsomhet for lastvariasjoner.

Vi tilbyr et komplett utvalg av profesjonelle støttetjenester:

▶  Gratis rørspenningsanalyse og beregning av valg av oppheng og støtte

▶  Design og produksjon av ikke-standard konstante fjærstøtter

▶  Installasjonsveiledning og igangkjøringstjeneste på stedet

▶  12 måneders garanti, med gratis reparasjon eller erstatning for defekte produkter innenfor garantiperioden

▶  Langsiktig reservedelsforsyning og kontinuerlig teknisk støtte
