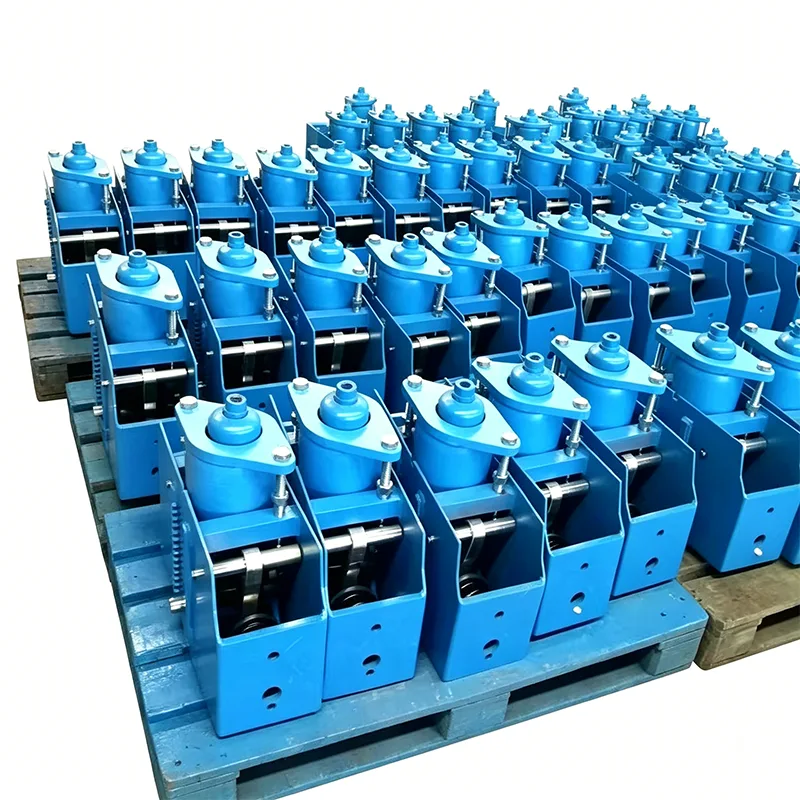

Stående konstant fjærstøtte

Yangzhou Tianshun Pipeline Technology Co., Ltd., grunnlagt i 2012, har fokusert på produksjon av rørledningsstøtteprodukter i 14 år, med produkter som betjener mer enn 40 land rundt om i verden. Stående konstant fjærstøtte er et produkt spesialdesignet for arbeidsforhold der det ikke er løfteplass over rørledningen og bunnstøtte er nødvendig. Den er plassert på stålbjelker, betongfundamenter eller støtteplattformer gjennom basen, og gir konstant oppover støttekraft for rørledninger, og løser perfekt problemet med kompensasjon for rørledningsforskyvning i scenarier med begrenset plass.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Hvorfor velge stående type? Løsning for scenarier med begrenset plass

I praktisk prosjektering kan mange rørledninger ikke ta i bruk toppopphengsløsninger og må bruke bunnstøtte:

▶  Rørledninger i bunnen i rørgallerier: Ingen stålkonstruksjonsbjelker tilgjengelig for oppheng over rørledningene i det laveste laget

▶  Rørledninger på toppen av utstyret: Rørledninger rett over utstyret, ingen løftepunkter ovenfor

▶  Rørledninger i betonggrøfter: Rørledninger i rørgrøfter med smal topprom

▶  Rørledninger med stor diameter: Rørledninger over DN800, for lange opphengsstenger er utsatt for ustabilitet

▶  Vibrasjonsfølsomme rørledninger: Pumpeinnløps- og utløpsrørledninger, bunnstøtte har bedre stabilitet enn oppheng

▶  Retrofit-prosjekter: Eksisterende stålkonstruksjoner kan ikke legge til nye løftepunkter, kun støtte fra fundament er tilgjengelig

I disse scenariene er Standing Constant Spring Support den eneste mulige løsningen for konstant kraftstøtte.

Produktets tekniske spesifikasjoner

Omfattende sammenligning: Stående type vs suspensjonstype

Produktstruktur og kjernefunksjoner

Stående konstant fjærstøtte vedtar en vertikal boksstruktur, hovedsakelig sammensatt av følgende deler:

Bunnplate: Bred bunnplate for å spre belastning og sikre stabilitet

Fjærboks: Innebygd konstantkraftfjærmekanisme, vertikalt plassert

Støttetoppplate: Kobles til rørledningsstøtte, høyden kan finjusteres

Forskyvningsindikator: Visualisert på siden for enkel observasjon

Låseanordning: Låser fjæren under transport og installasjon

Kjernefunksjoner

Design med ultralav høyde

Vertikalt fjærarrangement, totalhøyde 40 % lavere enn fjæringstype med samme spesifikasjon

Egnet for rom med begrenset gulvhøyde som rørgrøfter og utstyrsrom

Kortere spesifikasjoner kan tilpasses for spesielle arbeidsforhold

Utmerket stabilitet

Grunnflate 3 ganger større enn fjæringstype, lavt tyngdepunkt

Ikke lett å velte under rørledningens horisontale skyvekraft

Ingen problemer med å svinge opphengsstangen under vibrasjonsarbeidsforhold

Praktisk installasjon og vedlikehold

Bakkeinstallasjon, ingen drift i stor høyde nødvendig

Plasser direkte på fundamentet, fiks etter utjevning

Justeringsbolt på toppen, kan betjenes mens du står på bakken

Ingen grunn til å demontere rørledninger for vedlikehold og utskifting, trekk ut fjærenheten direkte

Sterk forskyvningstilpasningsevne

Spesielt egnet for arbeidsforhold med oppover termisk forskyvning av rørledninger

Kan også tilpasses forskyvning nedover, bare installer omvendt

Sideforskyvning påvirker ikke konstant kraftytelse

Typisk applikasjonsscenarioanalyse

Installasjons- og idriftsettelsesveiledning på stedet (Basert på 14 års ingeniørerfaring)

Inspeksjon før installasjon

1. Sjekk om produktmodellen stemmer overens med designtegningene

2. Sjekk om låseanordningen er intakt og om det er løshet under transport

3. Sjekk underlagets flathet, korrigering er nødvendig hvis deformasjonen overstiger 2 mm

Installasjonstrinn

1.Fundamentutjevning: Nivåfeil på støttefundamentoverflaten ≤2mm/m

2. Plassering og fiksering: Plasser stående konstant fjærstøtte på plass, sveis eller fest basen til fundamentet

3.Rørledningstilkobling: Koble til rørledningsstøtte med brakett toppplate, reserve forskyvning i kald tilstand

4. Belastningsinnstilling: Juster toppbolten i henhold til designkravene, juster indikatorplaten med kald tilstandsposisjon

5.Lås opp: Fjern transportlåseboltene etter installasjon

6.Inspeksjon og bekreftelse: Bekreft at indikatoren kan bevege seg fritt uten å sette seg fast

Vanlig problemhåndtering

Kvalitetskontroll og verifikasjon

Råvarekontroll

Alle stålmaterialer fra vanlige stålverk med materialsertifikater

100 % hardhetstesting for fjærstål, ukvalifiserte materialer avvist

Sveisematerialer tørket i henhold til spesifikasjoner, matchende basemetallstyrke

Produksjonsprosesskontroll

CNC-skjæring og blanking, dimensjonsnøyaktighet ±1 mm

Sveising tar i bruk CO2-gassskjermet sveising, sveisere har sertifikater

Vårvarmebehandling vedtar vakuumovn, hardhetsensartethet ±HRC2

Tre full-takts prøvekjøringer etter komplett maskinmontering

Fabrikkkontroll

Hver stående konstant fjærstøtte fullfører følgende før levering:

Utseende- og dimensjonsinspeksjon

Full slaglasttest, noter 10 målepunkter

Konstansberegning, sørg for ≤±5 %

Funksjonstest av låseanordning

Kalibrering av forskyvningsindikator

Deteksjon av anti-korrosjonsbeleggtykkelse

Service og support

▶  Utvalgsstøtte: Gi installasjonsplassverifisering for å bekrefte gjennomførbarheten av stående løsning

▶  Tilpasset tjeneste: Tilpasset spesialhøyde og spesiell basestørrelse i henhold til plass på stedet

▶  Installasjonsveiledning: Gi detaljert installasjonshåndbok, veiledning på stedet tilgjengelig for større prosjekter

▶  Leveringssyklus: 7–10 dager for konvensjonelle modeller, 15–20 dager for tilpassede produkter

▶  Kvalitetsgaranti: 2 års produktgaranti, livstids teknisk støtte

▶  Levering av reservedeler: Vanlige modellfjærenheter på lager, levert innen 48 timer

Stående konstant fjærstøtte er en pålitelig løsning for rørledningsstøtte med konstant kraft under arbeidsforhold med begrenset plass. I løpet av de siste 14 årene har vi løst problemet med at suspensjonsløsninger ikke kan implementeres for hundrevis av prosjekter over hele verden, og produktene våre har fungert stabilt og anerkjent av kundene enstemmig.
