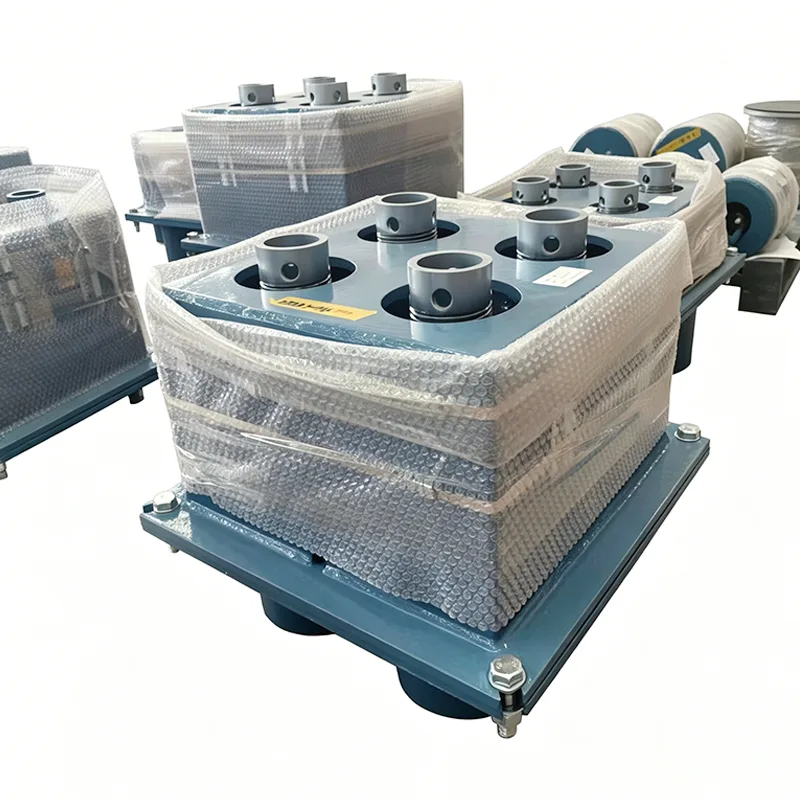

Refinery Spring Support

Prosessrørledningssystemene til raffinerier står vanligvis overfor ekstreme arbeidsforholdsutfordringer: høy temperatur og høyt trykk, brennbare og eksplosive medier med sterkt etsende stoffer. Under oppstart av enheten, avstengning og daglig drift, hvis den enorme forskyvningen av rørledninger forårsaket av termisk ekspansjon og sammentrekning ikke kan løses med rimelighet, vil det lett føre til flenslekkasje og til og med utstyrsskade. Støttet av 14 år med teknisk akkumulering i rørledningsstøttefeltet, har Yangzhou Tianshun Pipeline Technology Co., Ltd. spesialutviklet Refinery Spring Support for raffineringsenheter. Gjennom en presis elastisk kompensasjonsmekanisme absorberer dette produktet effektivt den termiske forskyvningen av rørledningssystemer, kontrollerer ytterligere spenninger innenfor et sikkert område, og sikrer langsiktig og lekkasjefri drift av raffineringsenheter.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Kjerneteknologi og parametermatrise

Vår Refinery Spring Support retter seg mot de komplekse og mangfoldige rørledningsoppsettene til raffinerier, og tilbyr svært tilpassede mekaniske løsninger. Dens kjerne tekniske parametere er som følger:

Teknisk tilpasningsevne og drift og vedlikehold på stedet

Raffinerier har vanligvis egenskapene til kompakt plass og tette rørledninger. Da vi designet Refinery Spring Support, kombinerte vi de praktiske smertepunktene ved raffineringsteknikk:

Kompakt og modulær design: Gir flere installasjonstyper, inkludert oppheng (Type A/B/C) og støtte (Type D/E/F), med kompakt struktur, som perfekt kan tilpasse seg smale rørgallerier og redusere byggevansker på stedet.

Visuell tilstandsovervåking: Utstyrt med høypresisjons forskyvningsindikatorplater og lastskalaer, kan drifts- og vedlikeholdspersonell på stedet intuitivt bedømme om rørledningen er i den utformede arbeidsposisjonen uten å demontere skallet, noe som letter forebyggende inspeksjon uten avstengning.

Låsing i kald tilstand og rask innstilling: Forkompresjonslåsing utføres strengt i henhold til spenningsberegningsrapporten for rørledningssystemet før levering. Under installasjon på stedet er det bare nødvendig med enkel finjustering av tråder og rotfeste for å nå den beregnede spenningstilstanden, noe som forkorter enhetens vedlikeholds- og konstruksjonssyklus betydelig.

Streng kvalitetskontroll og produksjonsstandarder

Raffineringsenheter har ekstreme krav til sikkerhet. Som en sentral forsvarslinje for rørledningssystemsikkerhet følger hele produksjonsprosessen til Refinery Spring Support strenge kvalitetskontrollstandarder:

Ikke-destruktiv testing og mekanisk testing: Alle bærende sveiser og nøkkelbelastningskomponenter gjennomgår utseendeinspeksjon og ikke-destruktiv testing (radiografisk/ultralydtesting) i henhold til relevante nasjonale standarder for å sikre idiotsikker strukturell styrke.

Verifisering av utmattelseslevetid: Fjærkomponenter gjennomgår strenge utmattingstester og varmebehandlingsprosesser for å sikre at ingen plastisk deformasjon eller brudd oppstår under hundretusenvis av termiske vekslende sykluser.

Fabrikklåsing og beskyttelse: Hver enhet er utstyrt med en posisjoneringsstift før levering, som låser spaken eller fjæren i kald arbeidsstilling for å forhindre irreversibel skade på fjæren forårsaket av utilsiktet forskyvning under transport og heising.

Hvorfor velge Tianshun's Refinery Spring Support?

Rik erfaring med raffineringsprosjekter: Produktene har fungert stabilt i raffinerier, etylencracking og finkjemikalier i mer enn 40 land rundt om i verden, og har motstått praktiske tester av ekstremt klima og komplekse arbeidsforhold.

Full-prosess ingeniørstøtte: Gi full-prosess tekniske tjenester fra rørledningsspenningsanalyse (CAESAR II-simulering), typevalgsberegning til installasjonsveiledning på stedet, for å sikre at hver støtte nøyaktig samsvarer med arbeidsforholdene.

Pålitelig forsyningskjedelevering: Ved å stole på automatiserte produksjonslinjer og komplett testutstyr ved vår Jiangsu-base sikrer vi levering av materialer i tide og av høy kvalitet til storskala raffineringsprosjekter.

Full livssyklusstøtte: Etabler eksklusive prosjektfiler, gi tilstandsvurdering, tilbakestilling av last og utskiftingsveiledning under nedstengningsvedlikehold, som effektivt reduserer drifts- og vedlikeholdsrisikoen til raffinerier.
