Når industrirør må tåle termisk ekspansjon mens de motstår plutselige sjokkbelastninger,TianshungirHydrauliske Snubbere for rørsikringdesignet for å bidra til å opprettholde systemstabilitet under krevende driftsforhold. Disse hastighetsfølsomme enhetene tillater gradvis rørbevegelse under normal drift og gir dynamisk tilbakeholdenhet når rask forskyvning truer rørets integritet.
Hydrauliske dempere er essensielle dynamiske sperreinnretninger i kraftverk, petrokjemiske anlegg, raffinerier og andre industrielle installasjoner der rørsystemer møter seismiske krefter, vannslag, trykktransienter og utstyrsrelaterte forstyrrelser. I motsetning til konvensjonelle stive begrensninger, tilpasser de langsomme termiske bevegelser mens de motstår plutselig forskyvning i høy hastighet. Denne artikkelen forklarer deres driftsprinsipper, nøkkelkomponenter, tekniske hensyn, applikasjoner og vedlikeholdskrav. Den skisserer også hvordan man velger egnet utstyr for spesifikke rørsikringsprosjekter og hvordan Tianshun kan støtte industrielle rørkrav.
Hydrauliske dempere er spesialiserte mekanisk-hydrauliske enheter som begrenser rask bevegelse i rørsystemer samtidig som den tillater relativt ubegrenset bevegelse ved lave hastigheter. De er spesielt verdifulle i installasjoner der rør utvider seg, trekker seg sammen eller forskyves under normale driftssykluser, men må forbli kontrollert under uventede dynamiske hendelser.
En typisk hydraulisk snubber inneholder en sylinder, stempel, stempelstang, hydraulisk væske, intern strømningskontrollmekanisme, tetninger og endeforbindelser. Når et rør beveger seg sakte på grunn av temperaturendringer, strømmer hydraulikkvæske gjennom kalibrerte passasjer, slik at stempelet kan bevege seg. Når bevegelsen overskrider enhetens spesifiserte aktiveringshastighet, øker den hydrauliske motstanden betraktelig, og hjelper til med å holde røret tilbake.
Hydrauliske dempere fungerer vanligvis sammen med bærende støtter i stedet for å erstatte dem. Fjærhengere, rørsko og andre støtter bærer rørvekt og tillater normal bevegelse, mens dempere gir tilbakeholdenhet mot spesifiserte dynamiske belastninger.
For prosjektspesifikke detaljer, se produktinformasjonen om Tianshun's Hydraulic Snubbers for Pipe Restraint.
Driftsprinsippet er avhengig av forholdet mellom stempelhastighet og hydraulisk motstand. Enheten reagerer forskjellig på gradvis forskyvning og plutselige bevegelser, og hjelper rørsystemer med å forbli fleksible under ordinær drift uten å ofre dynamisk tilbakeholdenhet.
Industrielle rør opplever dimensjonsendringer når driftstemperaturene stiger og faller. Under tilstrekkelig langsom bevegelse lar snubberen stempelet bevege seg gjennom sylinderen med begrenset motstand. Dette bidrar til å forhindre unødvendig begrensning av termisk ekspansjon og sammentrekning.
Under en seismisk hendelse, vannhammer, turbintur eller lignende transient, kan rørhastigheten stige raskt. Snubberens interne hydrauliske mekanisme begrenser væskestrømmen når de spesifiserte aktiveringsforholdene er nådd.
Økende hydraulisk motstand gjør ytterligere stempelbevegelse betydelig vanskeligere. Enheten overfører deretter den resulterende sperrekraften gjennom monteringsforbindelsene til støttestrukturen, og bidrar til å begrense overdreven rørforskyvning.
Når transienten avtar, kan mekanismen gå tilbake til sin normale bevegelsestillaterte oppførsel, avhengig av designet. Riktig dimensjonering, installasjon og vedlikehold er viktig for å sikre at snubberen reagerer etter hensikten gjennom hele levetiden.
Riktig spesifiserte hydrauliske snubbere gir flere tekniske fordeler for industrielle rørsystemer.
En viktig begrensning er at hydrauliske dempere ikke er universelle løsninger for alle vibrasjonsproblemer. Deres egnethet avhenger av bevegelsesegenskapene, frekvensområdet, belastningstilfellene og ytelseskravene til rørsystemet. Høyfrekvent vibrasjon med lav amplitude kan kreve en annen eller komplementær vibrasjonskontrolltilnærming.
Hydrauliske snubbere vurderes ofte for kritiske rørnettverk der plutselig forskyvning kan påvirke driftskontinuitet, utstyrsintegritet eller anleggssikkerhet.
Hoveddampledninger, matevannsrør og andre høyenergikretser kan oppleve dynamiske belastninger under utstyrsturer, trykktransienter eller seismiske hendelser. Snubbere hjelper til med å begrense bevegelse når designforholdene krever det.
Prosessrør koblet til pumper, kompressorer, ovner og trykkutstyr kan bli utsatt for raske endringer i driftsforholdene. Riktig konstruerte begrensninger kan bidra til å kontrollere forbigående belastninger og beskytte sårbare forbindelser.
Sikkerhetsrelaterte rørsystemer kan kreve nøye dokumentert sikringsytelse, miljøkvalifisering og seismisk evaluering. Utvelgelsen må følge gjeldende prosjektkoder og kvalifikasjonskrav i stedet for å stole på generelle produktbeskrivelser alene.
Gassbehandling, flytende naturgassanlegg og høytrykksoverføringsledninger kan kreve spesialiserte støttearrangementer for å imøtekomme driftsbevegelser samtidig som spesifiserte dynamiske hendelser kontrolleres.
Ekspansjonsfuger av metallbelg og lignende komponenter kan være følsomme for overdreven forskyvning eller ekstern belastning. Riktig plasserte dempere kan bidra til å begrense bevegelsen under definerte forbigående forhold, forutsatt at det komplette sikringsarrangementet er konstruert for ledd- og rørbelastninger.
Hydraulisk snubberytelse avhenger av flere sammenkoblede designparametere. Tabellen nedenfor oppsummerer representative verdier publisert i Tianshuns produktinformasjon. Faktiske krav må bekreftes for den spesifikke modellen og prosjektet.
| Parameter | Representativt område eller alternativ | Tekniske hensyn |
|---|---|---|
| Lastekapasitet | Omtrent 5 kN til 500 kN og over for tilpassede enheter | Må romme beregnede spennkrefter og spesifiserte lasttilfeller. |
| Standard slag | 100, 150, 200, 300 og 500 mm | Må dekke forventet termisk forskyvning og installasjonstoleranser. |
| Aktiveringshastighet | Typisk 5–50 mm/s, med forbehold om spesifikasjoner | Må skille normal rørbevegelse fra de dynamiske forholdene som krever tilbakeholdenhet. |
| Standard driftstemperatur | Omtrent -40°C til +120°C | Kontroller at væske, tetninger og materialer er egnet ved faktiske driftstemperaturer. |
| Sylindermateriale | Alternativer for karbonstål eller legert stål | Valget avhenger av belastninger, miljø og prosjektspesifikasjoner. |

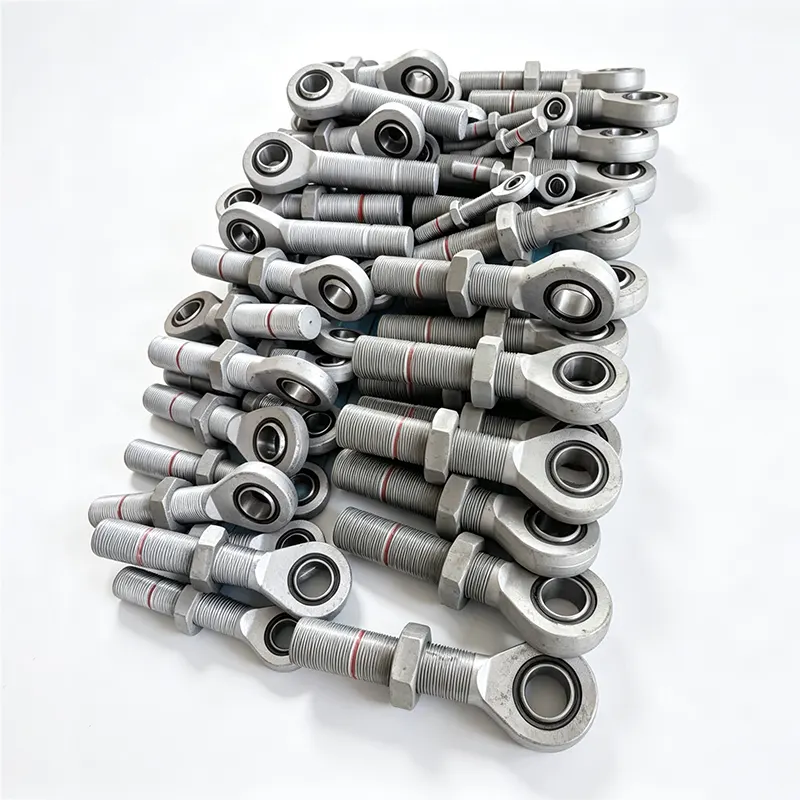

| Avslutt tilkoblinger | Stangøye, gaffel, kuleledd og gjengede alternativer | Må samsvare med konstruksjonsfestet og tillatt bevegelsesretning. |
| Testing | Funksjons-, trykk- og lekkasjetesting som spesifisert | Bekreft inspeksjonsposter og nødvendig dokumentasjon før aksept. |
Disse verdiene er veiledende produktinformasjon, ikke en erstatning for et godkjent datablad eller prosjektspesifikk beregning. For kjernefysiske, høytemperatur- eller andre kritiske tjenester, bekreft gjeldende kvalifikasjonskrav direkte med produsenten.
Å velge en hydraulisk snubber krever koordinering mellom rørspenningsanalyse, støttedesign, utstyrsgrensesnitt og forholdene på stedet. Innkjøp basert på nominell rørdiameter alene er ikke tilstrekkelig.
Bestem om begrensningen må adressere seismisk belastning, vannslag, sikkerhetsventilutladning, utstyrsturer, vindindusert bevegelse eller en annen transient. Det styrende lasttilfellet etablerer den nødvendige sikringsytelsen.
Bruk den godkjente rørspenningsanalysen for å fastslå de nødvendige kreftene i strekk og kompresjon. Kontroller dempningsklassifiseringen, festestyrken, konstruksjonsstål, sveiser og tilkoblede rørkomponenter som en del av hele lastbanen.
Etabler forventet varme-til-kald termisk vandring, installasjonsposisjon og mulig forskyvning under gjeldende driftsforhold. Tilstrekkelig slaglengde bidrar til å forhindre uønsket kontakt ved slutten av bevegelsen og forstyrrelse av normal rørbevegelse.
Aktiveringshastigheten må være egnet for det forventede området for normal bevegelse og de dynamiske hendelsene som krever tilbakeholdenhet. Feil kalibrering kan resultere i uønsket motstand under rutinemessig drift eller utilstrekkelig respons under en forbigående.
Gjennomgå omgivelses- og rørtemperaturer, korrosjonseksponering, fuktighet, væskekompatibilitet og eventuelle spesielle miljøkrav. Spesialiserte applikasjoner kan trenge forbedrede materialer, tetninger, beskyttende belegg eller kvalifikasjonstesting.
Identifiser de styrende designkodene og prosjektspesifikasjonene. Avhengig av applikasjonen kan disse inkludere relevante krav fra ASME B31.1, ASME B31.3, MSS-standarder eller kjernefysiske tjenesters spesifikasjoner. Bekreft de nøyaktige utgavene, anvendeligheten og det nødvendige kvalifikasjonsomfanget med den ansvarlige ingeniøren.
For ytterligere informasjon om komplementært støtteutstyr, utforsk Tianshuns konstante fjærstøtter og se hvordan de valgte komponentene kan fungere sammen i et koordinert rørstøttesystem.
Selv en korrekt valgt hydraulisk snubber kan yte dårlig hvis den installeres feil eller vedlikeholdes utilstrekkelig. Installasjon og inspeksjon skal følge produsentens anvisninger og godkjent prosjektdokumentasjon.
Inspeksjon bør vurdere hydraulikkvæskelekkasje, korrosjon, stempelstangskade, løse koblinger, skadede tetninger, unormal forskyvning og tegn på mekanisk interferens. Enhver uvanlig tilstand bør vurderes i forhold til produsentens serviceinstruksjoner.
Inspeksjonsintervaller og overhalingsplaner må gjenspeile utstyrsmanualen, driftsmiljøet, hendelseshistorikken og prosjektkravene. Tianshuns publiserte veiledning indikerer inspeksjoner med intervaller på omtrent tre til fem år og mulig overhaling rundt ti år under normale serviceforhold; disse bør behandles som generell veiledning i stedet for universelle krav. Sikkerhetskritiske applikasjoner kan kreve en annen tidsplan.
Etter en betydelig seismisk hendelse eller annen designbasert transient, inspiser sikringssystemet i henhold til gjeldende prosedyrer på stedet før det berørte utstyret settes tilbake til drift.
Deres primære formål er å tillate sakte rørbevegelser under normale driftsforhold mens de begrenser rask forskyvning forårsaket av spesifiserte dynamiske hendelser. Dette hjelper til med å kontrollere laster som overføres til rør, tilkoblet utstyr og bærende strukturer.
En fjærhenger støtter rørvekten samtidig som den tar imot termiske bevegelser. En hydraulisk snubber gir først og fremst dynamisk tilbakeholdenhet og erstatter generelt ikke den bærende funksjonen til en støtte. Begge kan brukes i samme rørsystem for forskjellige tekniske formål.
Start med den godkjente rørspenningsanalysen og identifiser de styrende dynamiske belastningstilfellene. Valget må ta hensyn til spennkrefter, strekk- og kompresjonskapasitet, slaglengde, monteringsbelastninger og styrken til det komplette festesystemet.
Mange hydrauliske snubbere støtter horisontal, vertikal eller skrå installasjon, men den tillatte orienteringen avhenger av designet. Bekreft produsentens instruksjoner, monteringskonfigurasjon og eventuelle prosjektspesifikke begrensninger før installasjon.
Ja. Inspeksjon bør dekke lekkasje, korrosjon, stangtilstand, koblinger og funksjonell ytelse som aktuelt. Inspeksjons- og overhalingsplanen bør følge produsentens veiledning og driftskravene til installasjonen.
Nei. De er først og fremst ment å begrense raske bevegelser og spesifiserte transiente belastninger. Kontinuerlig lav-amplitude, høyfrekvent vibrasjon kan kreve ytterligere analyser og andre vibrasjonskontrolltiltak.
Angi nødvendig lastekapasitet, slaglengde, drifts- og omgivelsestemperaturer, aktiveringshastighet, monteringsorientering, endeforbindelser, rørspenning eller støttetegninger, miljøforhold og gjeldende prosjektstandarder. Disse detaljene hjelper produsenten med å vurdere riktig konfigurasjon.
Hydrauliske dempere for rørsikring spiller en viktig rolle i industrielle rørsystemer som må tilpasses rutinemessig termisk bevegelse samtidig som den motstår plutselige dynamiske krefter. Riktig valg avhenger av beregnede belastninger, slagkrav, aktiveringsegenskaper, installasjonsdetaljer, materialkompatibilitet og gjeldende design- og kvalifikasjonsstandarder. Integrering av snubbere med passende rørstøtter og ekspansjonskomponenter bidrar til å skape et koordinert sikringssystem i stedet for å stole på en enkelt enhet for å løse alle bevegelsesproblemer.
Tianshun støtter industrielle rørprosjekter med hydrauliske snubberløsninger og relaterte rørledningsstøtteprodukter. Hvis du planlegger en ny installasjon, oppgraderer et eksisterende sikringssystem, eller kjøper spesialtilpasset utstyr for krevende driftsforhold, forberede dine tekniske krav ogkontakt ossfor å diskutere passende konfigurasjoner, tekniske hensyn og prosjektspesifikke tilbudsalternativer.
