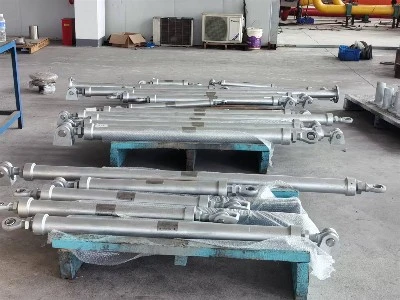

Svaiende struts

Yangzhou Tianshun designer og produserer svingstag for kraftproduksjon, petrokjemi, HVAC, skipsbygging og kjernefysiske applikasjoner. Siden 2012 har fabrikken vår i Jiangsu, Kina – 35 000 m² med over 100 kvalifiserte ansatte – levert rørsikringsenheter til prosjekter i mer enn 45 land. Hvert svingstag er bygget under et ISO 9001:2015-sertifisert kvalitetssystem og sendes med nødvendig test- og materialdokumentasjon.

En svajestiver begrenser sideveis bevegelse av et rør uten å begrense termisk ekspansjon i aksial retning. Ved normal drift aksepterer den langsom termisk forskyvning langs rørløpet. Når en sidekraft oppstår - fra vind, seismisk akselerasjon, vannslag, vibrasjon av roterende utstyr eller bølgebevegelse på en marin plattform - fungerer staget som et stivt element, holder røret på plass og overfører lasten til bygningskonstruksjonen eller stålstativet. Dette beskytter rørsveiser, flenser og tilkoblet utstyr mot utmattingsskader og slag.

Fordi staget kan stilles inn i alle vinkler, fungerer det på tvers av vertikale, horisontale og skrånende installasjoner. Justerbarheten av lengden gjør at anleggsteamet kan tilpasse den til det bygde gapet mellom rørfestet og det strukturelle forankringspunktet, og absorberer toleranser som tegninger ikke alltid kan forutsi.

Konstruksjon og nøkkelfunksjoner

Høyfast stålkropp

Støtterøret, endebeslagene og maskinvaren er laget av karbonstål eller lavlegert stål valgt for belastningen og temperaturen som er spesifisert. Standard materialsertifikater følger med hver batch, som bekrefter mekaniske egenskaper og kjemisk sammensetning. For korrosive eller marine miljøer er rustfrie stålkvaliteter tilgjengelige.

Justerbar lengde for feltnøyaktighet

En teleskopisk eller gjenget justeringsmekanisme gjør at staget kan stilles inn til nøyaktig installert lengde på stedet. Typiske justeringsmuligheter er ±25 mm, ±50 mm og ±100 mm. Denne justerbarheten betyr at staget kan installeres uten skjæring eller sveising, og det kompenserer for mindre feiljustering mellom rørskoen og strukturen.

Flere endetilkoblingsalternativer

For å passe til forskjellige rørfester og strukturelle grensesnittarrangementer, kan staget leveres med kuleledd, gaffelender eller gjengede stangforbindelser. Kuleledd tillater vinkelrotasjon og forhindrer at bøyemomenter innføres i stagrøret. Gaffelender gir en enkel pinneforbindelse for enkle installasjoner. Vi leverer slutttypen som samsvarer med prosjektstandarddetaljen.

Korrosjonsbeskyttelse for lang levetid

Standard overflatebehandling er varmgalvanisering, som gir jevn dekning i og utenfor røret. For økt beskyttelse tilbyr vi høybyggende epoksybelegg, fusjonsbundet epoksy (FBE) og trelags polyetylen (3PE) systemer. Valg av belegg avtales basert på stedets atmosfæriske forhold og driftstemperatur.

Overholdelse av internasjonale standarder

Svai-stag er designet og produsert i samsvar med ASME B31.1 og B31.3 for prosess- og kraftrør, MSS SP-58 for rørstøtter og GB/T-standarder. Når prosjektspesifikasjonen krever alternative koder, gjennomgår vi den tekniske kompatibiliteten og leverer til gjeldende standard.

Tekniske spesifikasjoner

Lasteevner over 480 kN og ikke-standard reiser håndteres som spesialbestillinger. Vårt ingeniørteam verifiserer designet for det gitte lasttilfellet og gir godkjenningstegninger før produksjon.

Valgfritt tilbehør

For å matche spesifikke installasjons- og ytelseskrav, kan følgende tilbehør inkluderes:

Dynamiske begrensninger som legger til en hastighetsfølsom låsefunksjon for sporadiske impulsbelastninger

Fjærvibrasjonsisolatorer kombinert med stag for å dempe høyfrekvente vibrasjoner i smårørsrør

Stive koblingsstenger for bruksområder hvor det ikke er nødvendig med lengdejustering og en enkel stag foretrekkes

Oppgraderte anti-korrosjonsbelegg som FBE og 3PE for nedgravd eller undervannsservice

Dette tilbehøret er integrert på fabrikken, og hele enheten testes som en enkelt enhet før forsendelse.

Kvalitetskontroll og dokumentasjon

Hvert svingestag blir dimensjonskontrollert og, når det er aktuelt, lasttestet for å bekrefte spesifisert kapasitet. For dynamiske eller seismiske applikasjoner gir vi testsertifikater og materialsporbarhet til varmenummeret. Sveiser undersøkes av kvalifisert personell ved bruk av visuell og, der nødvendig, penetrerende testing.

Våre ISO 9001 sertifiserte prosedyrer kontrollerer hele prosessen, fra mottak av inspeksjon av stål og beleggmaterialer til sluttmontering og pakking. Mer enn 70 % av bestillingene våre kommer fra gjentatte kunder som stoler på ytelsen til våre rørbegrensninger prosjekt etter prosjekt.

Hvor svingstag er montert

Kraftproduksjon

Hoveddamp- og matevannsledninger i termiske og kjernefysiske anlegg er avhengige av svingstag for å begrense sidebevegelser under dampslag og seismiske hendelser uten å begrense aksial termisk vekst.

Petrokjemiske og raffinerianlegg

Rørstativ i prosessenheter er utstyrt med svaie-stag for å begrense svai fra vind, eksplosjon og to-fase strømningsvibrasjoner. Justerbar lengde gjør dem praktiske for ettermontering i eksisterende overfylte stativer.

VVS og høyhus

Stigerør for kjølt vann, vannledninger for kondensatorer og rørstabler i høye bygninger bruker svaiende stag for å kontrollere sidebevegelser indusert av termisk sykling og bygningssving. Den galvaniserte finishen passer til utsatte steder innendørs og utendørs.

Skipsbygging og marine plattformer

Rørledninger på fartøyer og offshoreplattformer møter konstant bevegelse fra bølger og maskineri. Svaistivere med kropper i rustfritt stål og høykorrosjonsbelegg opprettholder innretting og beskytter rørskjøter mot tretthet i disse aggressive miljøene.

Atomanlegg

Sikkerhetsrelaterte rørsystemer bruker svaie-stag designet for den prosjektspesifikke kjernefysiske kodekofferten, med fullstendig materiale og testdokumentasjonspakker.

Ofte stilte spørsmål

Hvordan er en svaie stag forskjellig fra en stiv stag eller en snubber?

En stiv stag låser all bevegelse, inkludert termisk ekspansjon, som kan overbelaste røret. En hydraulisk snubber tillater langsom termisk bevegelse og låser kun under rask dynamisk bevegelse. En svajestiver gir stiv sideveis tilbakeholdenhet i ett plan samtidig som den tillater aksial termisk forskyvning, noe som gjør den egnet for bruksområder hvor retningen for termisk vekst er kjent og sidebelastningen er forutsigbar.

Hvilken temperaturgrense gjelder for standard karbonstål-stag?

Standard stivere i karbonstål med varmgalvanisert finish kan fungere opp til ca. 350 °C. For høyere temperaturer opp til 550 °C bruker vi legert stål og høytemperaturbelegg eller lar kroppen være ubestrøket. Endekoblingskomponentene er også valgt for å passe den forhøyede temperaturen. Vi anbefaler å dele din faktiske røroverflatetemperatur under forespørselen slik at riktig materiale velges.

Kan svaiestangen installeres i hvilken som helst retning?

Ja. Stativet kan monteres vertikalt, horisontalt eller i vinkel. Kuleleddets endeforbindelser tilpasser seg vinkelfeil, og den justerbare lengden tar opp plasstoleranser i enhver orientering. Det eneste kravet er at konstruksjonen i begge ender kan bære den angitte lasten.

Er tilpasning tilgjengelig utover de oppførte områdene?

Vi leverer regelmessig svajestiver med last over 480 kN, ikke-standard justeringsveier og spesielle endebeslag. Tilpassede bestillinger håndteres med godkjenningstegninger og designberegninger før produksjonen starter.

Hvilken dokumentasjon følger med en forsendelse?

Hver bestilling inkluderer materialtestsertifikater, dimensjonsrapporter, samsvar med overflatebehandling, og når det er nødvendig, funksjonelle testposter. For kjernefysiske eller sikkerhetskritiske applikasjoner tilbyr vi full sporbarhet og samsvarsdokumentasjon som spesifisert i innkjøpsordren.

Hva er typiske ledetider?

Standard svingstag med vanlige spesifikasjoner kan produseres på fire til fem uker. Større belastninger, legert stål og spesielle belegg kan forlenge tidsplanen. Vi bekrefter den nøyaktige leveringsdatoen på tilbudstidspunktet og opprettholder transparent produksjonsplanlegging hele veien.

Jobber med Tianshun

Når du kontakter oss angående et krav om svaie, svarer en dedikert kontoansvarlig med kunnskap om produktteknikk innen 24 timer. Teamet vårt vurderer lastdata, driftstemperatur, rørstørrelse og endetilkoblingspreferanser for å foreslå en konfigurasjon som passer både designet og stedet. Tilpassede lengder, spesialbelegg og dokumentasjonspakker er en del av vår daglige forsyning, ikke unntak.

Etter levering forblir vi tilgjengelige for installasjonsråd og støtte etter installasjon. Den langsiktige tilliten til våre kunder, som gjenspeiles i gjentatte forretninger over 70 %, bekrefter at våre svajefjær fungerer som forventet gjennom mange års tjeneste.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

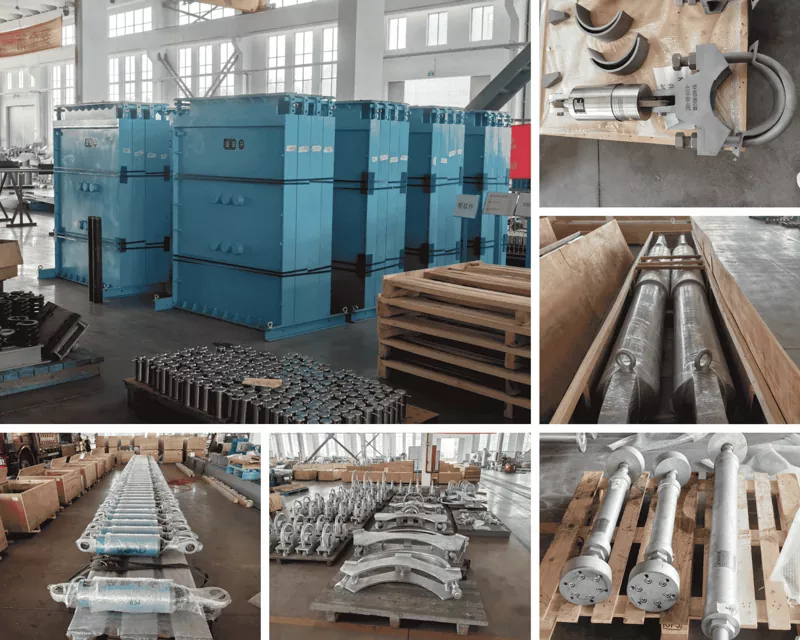

35 000 m² anlegg, Jiangsu, Kina – eksporterer til over 45 land.

Svaiende stag som holder røret sideveis mens det lar det puste aksialt.
