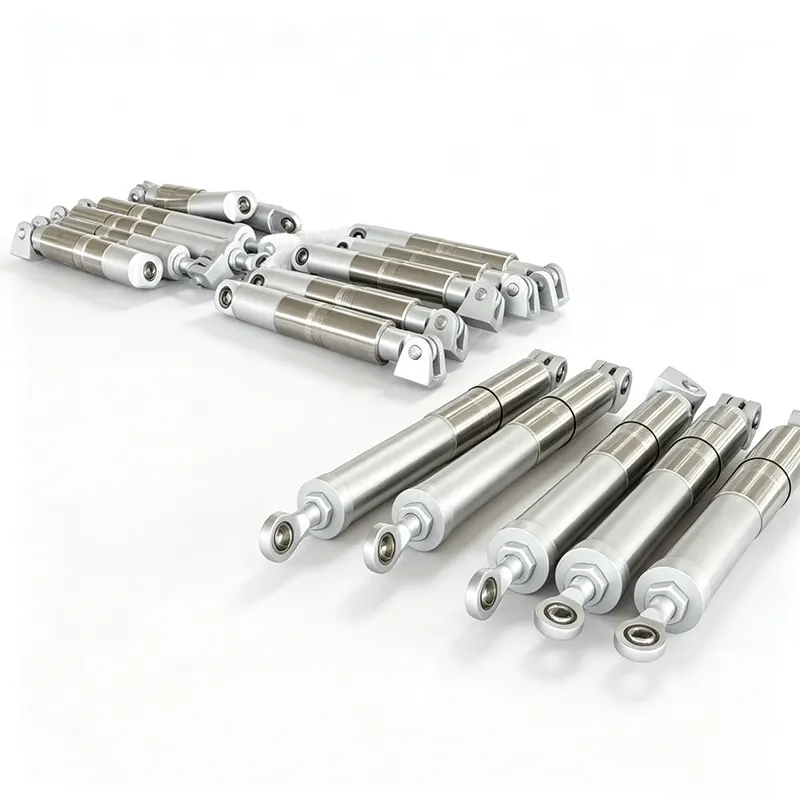

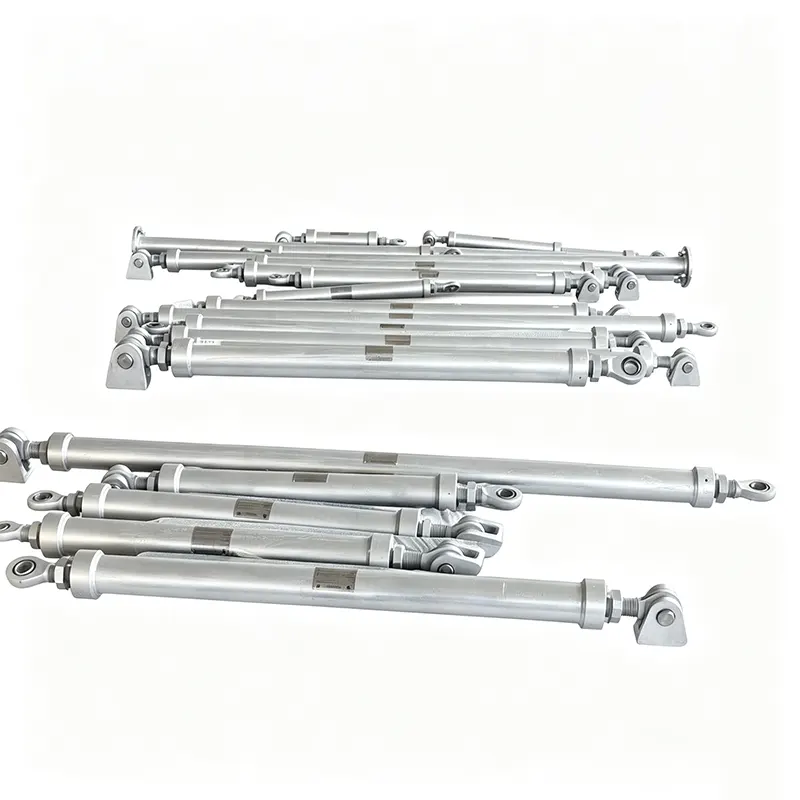

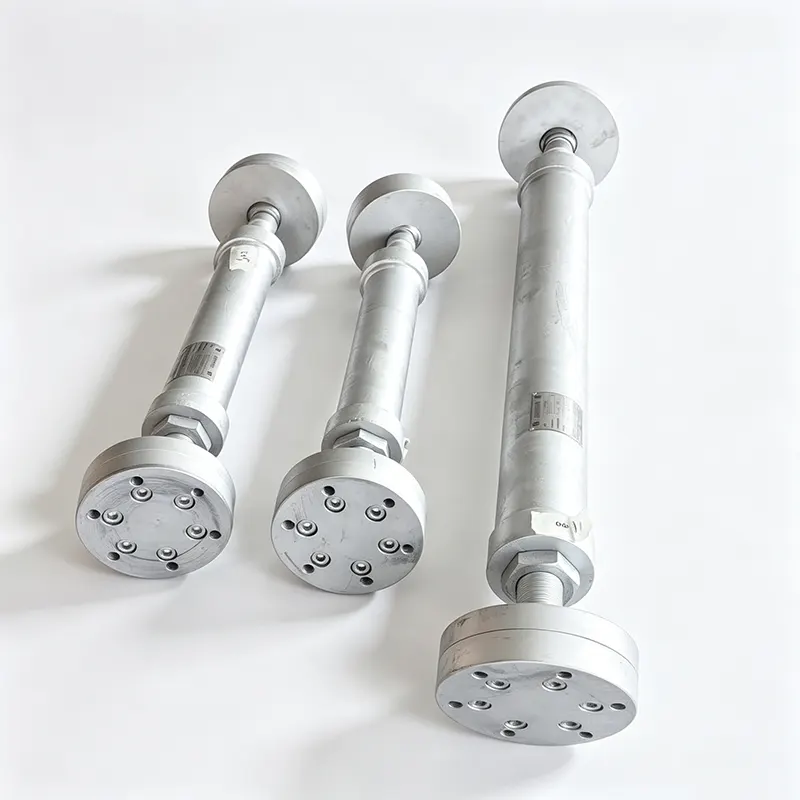

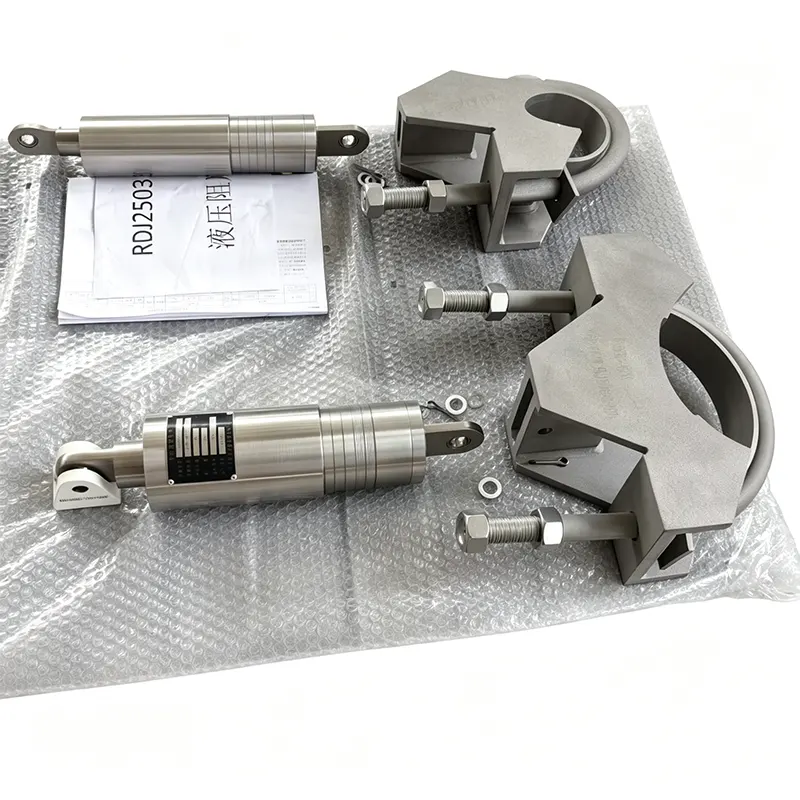

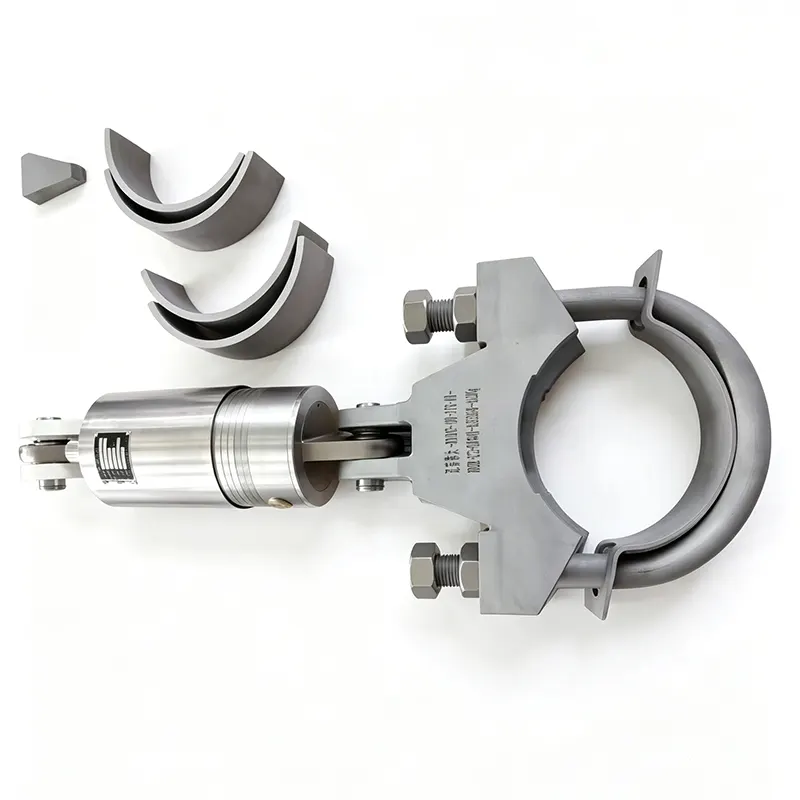

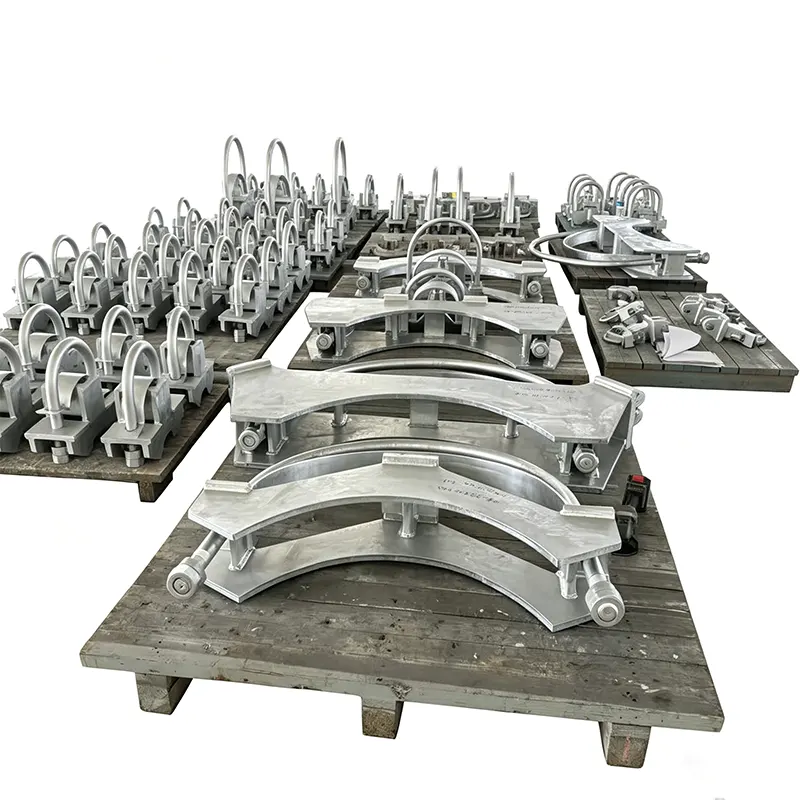

Hydrauliske Snubbere for rørsikring

Yangzhou Tianshun har levert hydrauliske snubbere til kraftproduksjon, petrokjemiske og kjernefysiske anlegg siden 2012. Våre YZN-serie snubbere opererer i mer enn 45 land, støttet av en 35 000 m² fabrikk, over 100 dyktige medarbeidere og et kvalitetssystem sertifisert i henhold til ISO 9001:201.

Hvordan en hydraulisk snubber beskytter rørene

En hydraulisk snubber er en hastighetsfølsom sperre. Under normale driftsforhold fører termisk ekspansjon og sammentrekning til at røret beveger seg sakte. Hydrauliske Snubbers for Pipe Restraint følger denne bevegelsen med praktisk talt ingen motstand, og fungerer omtrent som en frittglidende støtte. Når røret gjennomgår en plutselig akselerasjon - fra vannslag, en sikkerhetsventilutladning, seismisk aktivitet eller en pumpetur - stenger den interne ventilen i løpet av en brøkdel av et sekund. I det øyeblikket blir snubberen et nesten stivt stag, som overfører den dynamiske belastningen til bygningskonstruksjonen eller forankringspunktet og forhindrer rørforskyvning som ellers kan forårsake støtskader, overbelastning eller utmattingssvikt.

Det kritiske skillet er hastighetsterskelen. Langsomme bevegelser passerer ubegrenset. Raske bevegelser er låst ute. Dette gjør at et rørsystem kan opprettholde sin fleksibilitet for vedvarende termiske sykluser mens det bare mottar øyeblikkelig tilbakeholdenhet når det er nødvendig.

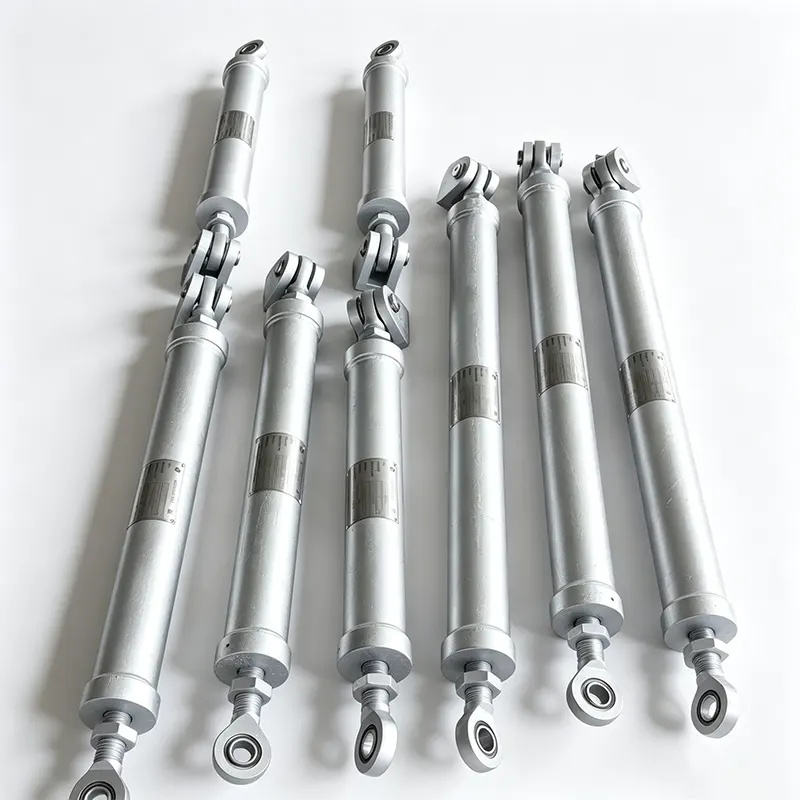

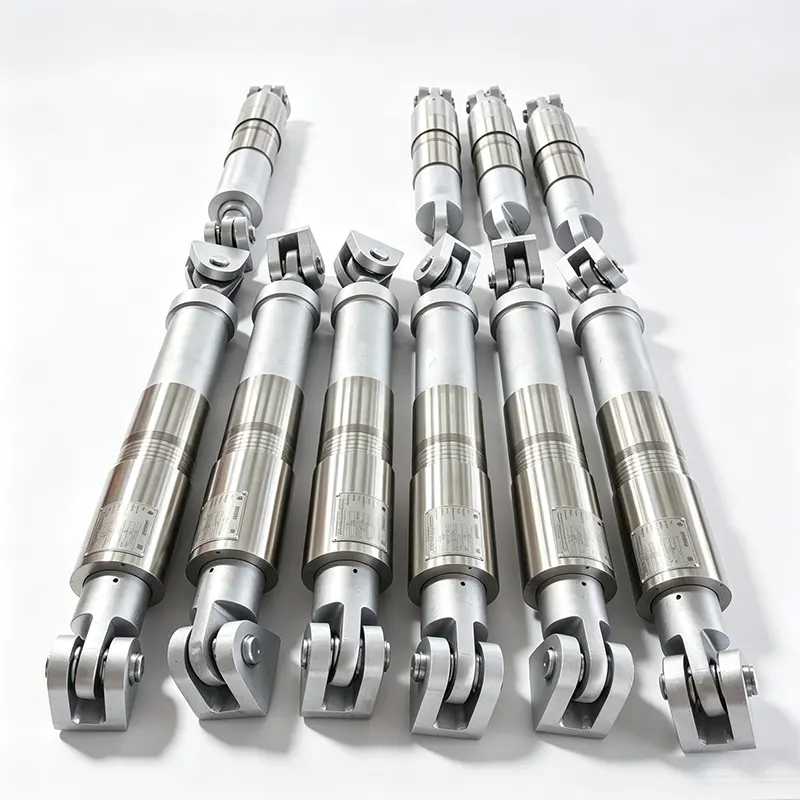

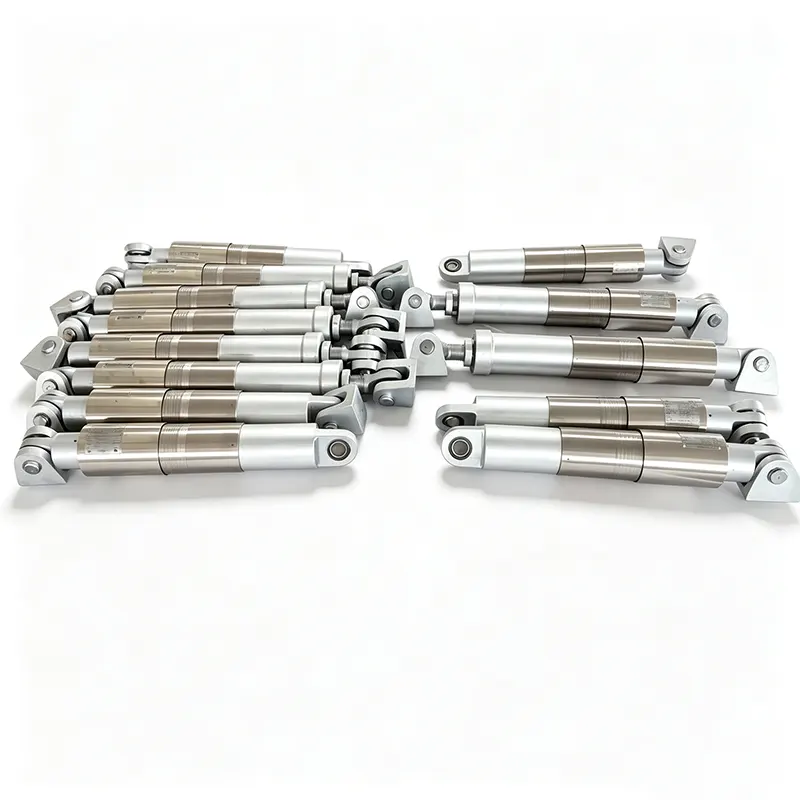

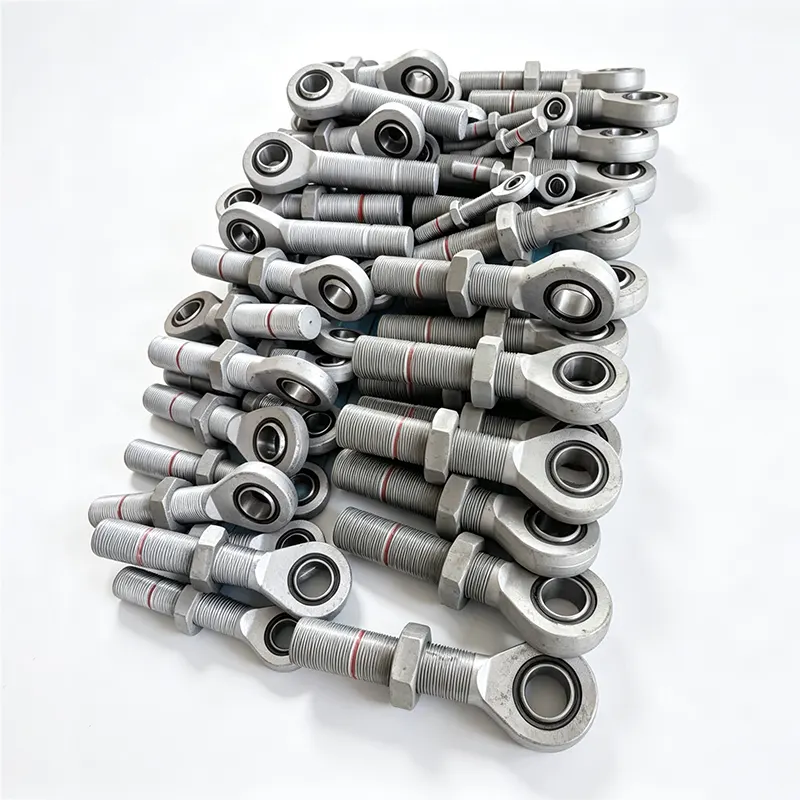

YZN-seriens design og funksjoner

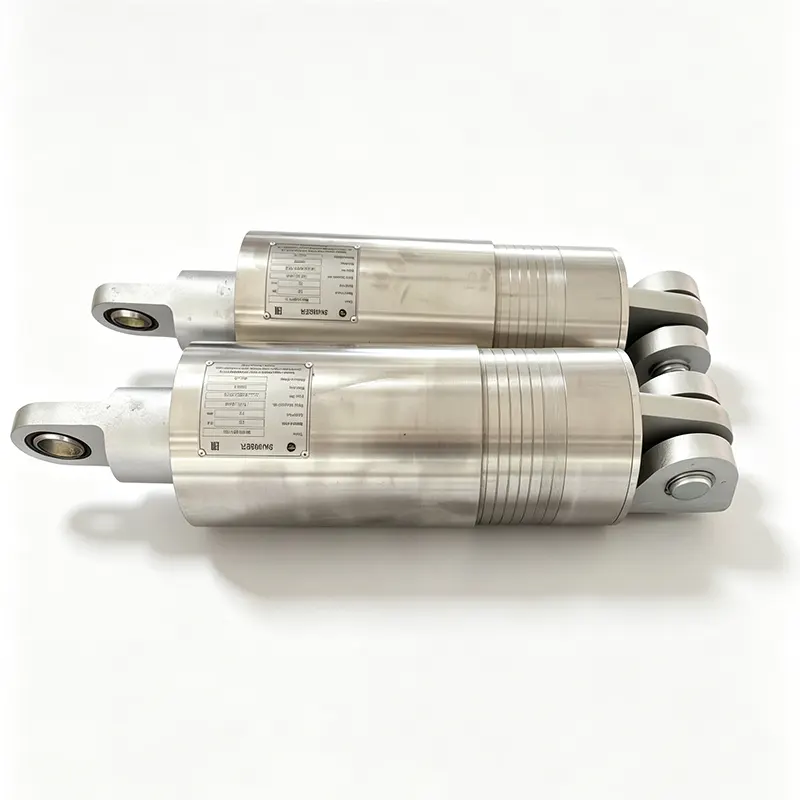

Synlig posisjonsindikator

En tydelig mekanisk indikator på snubberkroppen viser tilgjengelig slagområde i begge retninger. Vedlikeholdsteam kan verifisere med et øyeblikk om enheten fungerer innenfor dens designreise eller krever justering, uten å koble fra enheten.

Kompakt og symmetrisk konstruksjon

Den symmetriske layouten forenkler monteringsorienteringen og reduserer sannsynligheten for feil montering. Den kompakte konvolutten passer inn i trange rørstativ og tette områder der større fjærer eller stive stag ikke kan plasseres.

Lav friksjon og kort låsetid

Intern friksjon minimeres gjennom presisjonsmaskinering og valg av tetninger. Den dynamiske responstiden, intervallet fra begynnelsen av rask bevegelse til full låsing, holdes ekstremt kort. Dette sikrer at røret opplever ubetydelig forskyvning før snubberen griper inn, noe som er kritisk for å beskytte sensitivt utstyr som turbinkoblinger og trykkbeholderdyser.

Høy låsekraft evne

Når de er låst, kan de hydrauliske snubberne for rørsikring tåle betydelige strekk- og trykkbelastninger uten å gi etter. Dempingskraften som genereres under dynamisk respons er proporsjonal med hastighetsinngangen og kan spesifiseres opp til den nødvendige designbelastningen, i samsvar med kravene til rørspenningsanalyse.

Forseglings- og mediekompatibilitet

Tetninger er valgt for langsiktig kompatibilitet med hydraulikkvæsken og med det eksterne anleggsmiljøet. Det flytende mediet, typisk en høystabil silikonolje, opprettholder konsistent viskositet over hele driftstemperaturområdet. Tetningsmaterialer motstår aldring og lekkasje, og bidrar til en lang vedlikeholdsfri levetid.

Teknisk omfang

Alle verdier er tilpasset det spesifikke rørbelastningstilfellet og prosjektkravene. Ikke-standard slag, belastningsklasser og tilkoblingstyper er produsert mot kundens tegninger.

Kvalitetskontroll og testing

Hver YZN hydrauliske snubber gjennomgår funksjonell aksepttesting før forsendelse. En dedikert testbenk bruker sakte sykling for å bekrefte fri bevegelse, og simulerer deretter rask forskyvning for å bekrefte låsing og måle den resulterende lastekapasiteten. Trykkgrensen testes, og slagindikatordriften valideres. Testprotokoller oppbevares og kan leveres med forsendelsen.

Materialsporbarhet opprettholdes for trykkholdige deler og for hydraulikkvæsken. I kjernefysiske applikasjoner brukes de nødvendige kvalitetssikringsprogrammene, inkludert overholdelse av gjeldende seksjoner av ASME Boiler and Pressure Vessel Code Section III og ytterligere kundespesifikke krav. Vårt ISO 9001-sertifiserte system styrer alle prosedyrer, fra råvaremottak til sluttkontroll.

Over 70 % av bestillingene våre kommer fra langsiktige gjentatte kunder som stoler på den konsistente ytelsen til snubberne våre på tvers av flere prosjekter.

Hvor hydrauliske snubbere brukes til rørsikring

YZN-serien er installert i kritiske rørsystemer der en kombinasjon av termisk fleksibilitet og øyeblikkelig dynamisk tilbakeholdenhet ikke er omsettelig.

Kjernekraftverk

Hoveddamp, matevann og sikkerhetsrelatert rør. Snubbere beskytter mot seismiske hendelser og rørbruddsdynamiske effekter samtidig som de tillater store termiske bevegelser under normal drift. Fullt materiale og testdokumentasjonspakker er standard.

Termiske kraftverk

Kjelematevannsledninger, dampekstraksjonsrør og turbinomløpssystemer. Snubbere reduserer forbigående belastninger fra ventiloperasjoner og forhindrer rørpisk.

Petrokjemiske og raffineriske enheter

Prosessrør i FCCU, reformatorer og kompressorstasjoner. Snubbere håndterer to-fase strømningsinduserte vibrasjoner og sporadiske eksplosjonsbelastninger mens de tar imot termiske sykluser.

Stålverk og industrielle gasssystemer

Varmblåsingsovner og oksygenlanserør opplever raske termiske transienter og vibrasjoner. Hydrauliske dempere opprettholder røroppretting uten å begrense termisk vekst.

Pumpe- og kompressorstasjoner

Utløpsledninger utsatt for pulsering eller vannslag. Snubbere fungerer som hastighetsfølsomme begrensninger, og forhindrer belastning på flenser og støtter.

Ofte stilte spørsmål

Hvordan skiller en hydraulisk snubber seg fra en stiv stag eller en fjærstøtte?

En stiv stag låser røret på plass og forhindrer all termisk bevegelse, noe som kan føre til for stor belastning på rør og tilkoblet utstyr. En fjærstøtte bærer tyngdekraftsbelastninger, men begrenser ikke dynamiske krefter. En hydraulisk snubber bygger bro mellom begge behov: den tillater langsom termisk ekspansjon og sammentrekning fritt, og låser seg deretter i løpet av millisekunder når rørhastigheten overstiger en forhåndsinnstilt terskel. Dette gir dynamisk tilbakeholdenhet nøyaktig når det er nødvendig uten at det går på bekostning av termisk fleksibilitet.

Hva bestemmer låsehastighetsinnstillingen, og kan den justeres?

Låsehastighetsterskelen settes i henhold til den maksimale forventede termiske ekspansjonshastigheten til røret og minimumshastigheten som ville oppstå fra en dynamisk hendelse som vannslag eller seismisk sjokk. Våre ingeniører gjennomgår prosjektets rørspenningsanalyse for å etablere en verdi som holder snubberen fri under normal drift, men gir full tilbakeholdenhet under en transient. Terskelen er fabrikkinnstilt og funksjonskontrollert på testbenken; hvis driftsforholdene endres, kan innstillingen kalibreres på nytt ved vårt anlegg.

Hva slags vedlikehold trenger en hydraulisk snubber i løpet av levetiden?

Vi anbefaler periodisk funksjonstesting for å bekrefte at enheten fortsatt beveger seg uten motstand under langsom forskyvning og låses riktig under rask bevegelse. I kraft- og prosessanlegg utføres denne kontrollen vanligvis hvert 3. til 5. år, eller i henhold til anleggets vedlikeholdsprogram. Visuell inspeksjon av tetningsområdet og slagindikatoren er enkel. Skulle en enhet trenge rekondisjonering, tilbyr vi fabrikkservice inkludert væskeskifting, forseglingsbytte og resertifisering.

Tåler YZN-snubbere utendørs installasjon eller korrosive plantemiljøer?

Ja. Standardsylinderen får et korrosjonsbestandig belegg som passer for de fleste utendørs industrielle omgivelser. For kyst-, offshore- eller kjemisk aggressive atmosfærer kan vi levere sylinderen i rustfritt stål og velge stempelstangbelegg og tetningsmaterialer spesielt for disse forholdene. Vi gir gjerne råd om materialvalg basert på stedets miljø og temperaturområde.

Hvilken dokumentasjon leveres for atom- eller sikkerhetskritiske applikasjoner?

Vi leverer full materialsporbarhet for trykkholdende komponenter, sertifiserte mølletestrapporter, hydraulikkvæskesertifisering, funksjonstester og en erklæring om samsvar med gjeldende koder. Når prosjektet krever det, oppfyller dokumentasjonen ASME Seksjon III eller andre kjernefysiske standarder. Kvalitetssystemet vårt revideres jevnlig, og vi kan imøtekomme ytterligere klientrevisjoner og dokumentasjonskrav.

Teknisk støtte og service

Å velge riktig demper for en rørsikringsapplikasjon involverer lastdata, forventet termisk bevegelse og terskelen for låsehastighet. Våre ingeniører jobber med dine rørspenningsrapporter for å bekrefte riktig størrelse og innstilling. Dedikerte kontoadministratorer svarer innen 24 timer på henvendelser og gir tekniske anbefalinger uten forsinkelser.

Egendefinerte konfigurasjoner - ikke-standard slag, spesielle materialer for korrosive atmosfærer, eller dokumentasjon for kjernefysisk klasse - håndteres som rutineordre, ikke unntak. Etter levering gir vi installasjonsveiledning og vedlikeholdsråd, inkludert anbefalinger for periodisk funksjonstesting for å sikre fortsatt pålitelighet gjennom hele levetiden.
