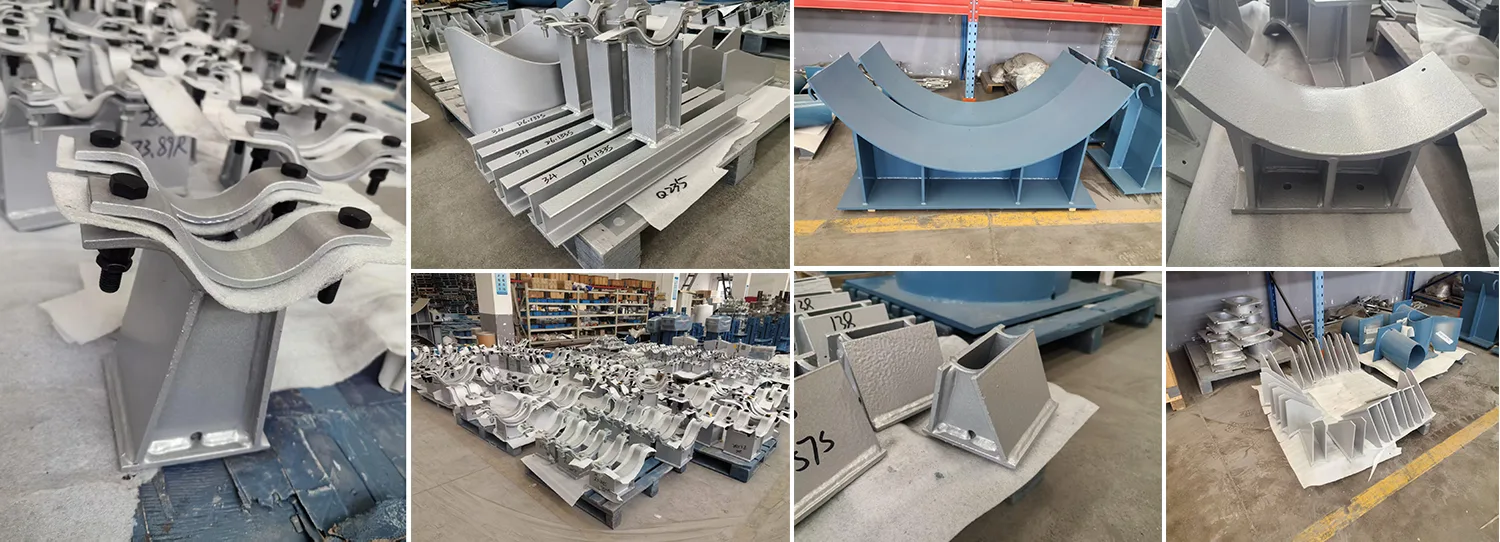

Termisk-effektive forhåndsisolerte rørstøtter for varmekonservering og rask feltinstallasjon

Hvis du noen gang har gått forbi en kjølt vannlinje på en fuktig dag og lagt merke til en våt flekk rundt rørstøtten, har du sett nøyaktig hva en forhåndsisolert rørstøtte er designet for å forhindre. PåTianshun, lager vi disse støttene for kalde linjer, kryogene rør og varme prosesslinjer der isolasjonen må holde seg kontinuerlig rett gjennom støttepunktet. I løpet av 14 år har vi sendt dem til LNG-terminaler, fjernkjøleanlegg, matforedlingsanlegg og hvor som helst andre steder hvor kald rør og omgivelsesluft møtes.

En standard rørsko eller rørstøtte fungerer fint for uisolerte ledninger, men i det øyeblikket du legger til isolasjon, skaper du et problem: støttepunktet blir en kuldebro. På en kald linje betyr det kondens, isoppbygging og til slutt korrosjon. På en varm linje er det en vei for varme å lekke rett inn i konstruksjonsstålet. En forhåndsisolert rørstøtte løser dette ved å legge inn en stiv isolasjonsblokk inne i selve støtteskoen - røret forblir isolert, lasten blir båret, og duggpunktet forblir der det hører hjemme.

Forisolerte rørstøtter er ikke bare isolasjon med en metallbrakett rundt seg. De er bærende strukturelle elementer, og de må håndtere samme vekt, bevegelse og sporadiske sjokkbelastninger som enhver rørsko. På vertikale løyper hvor linen også må absorbere termisk bevegelse, leverer vi dem ofte ved siden avfjærhengereellervariable fjærstøtter. På lange horisontale stativer fungerer de sammen med konstante fjærstøtter på kritiske festepunkter, og sørger for at det kalde røret er fullt støttet og fullstendig isolert overalt.

Standarder vi produserer etter

ANSI/MSS SP-58 – Rørstøtter og hengere

ASME B31.3 og B31.1 – Prosess- og kraftrør

EN 13480 – Metalliske industrirør (der det er aktuelt)

GB/T 17116 – Kinesisk standard for rørstøtter

Vårt fabrikkkvalitetssystem er sertifisert i henhold til ISO 9001:2015, og vi tilbyr full materialsporbarhet ved hver bestilling. For LNG og kryogene prosjekter kan vi også inkludere sertifikater for slagtest ved lav temperatur for stålkomponentene.

Vanlige spørsmål

Q1: Hvordan vet jeg hvilken isolasjonstykkelse jeg trenger?

Isolasjonstykkelsen på støtten bør samsvare med rørisolasjonstykkelsen, eller være litt mindre (men ikke mye) for å unngå å skape et gap. Hvis røret ditt har 80 mm skumglass, legger vi minst 70–80 mm isolasjon inne i skoen. Det nøyaktige antallet avhenger av kravene til varmeledningsevne og risikoen for overflatekondensering. Send oss ​​din isolasjonsspesifikasjon, så matcher vi den.

Q2: Kan pre-isolerte rørstøtter håndtere varme linjer, eller er de kun for kulde?

Både. De forhindrer varmetap på damp- og varme oljeledninger like godt som de forhindrer kondens på kalde ledninger. For høytemperaturapplikasjoner over 200°C velger vi isolasjonsmaterialer som mineralull eller kalsiumsilikat som ikke brytes ned ved høye temperaturer.

Q3: Er disse støttene feltsveisbare, eller kommer de som en komplett sammenstilling?

Våre forhåndsisolerte støtter leveres vanligvis som en komplett enhet klar til å sveises eller klemmes fast på røret. Isolasjonsblokken er forhåndsbundet inn i stålsalen, og dampsperren er fabrikkforseglet. Dette sparer en enorm mengde feltarbeid sammenlignet med å bygge opp en isolasjonsboks rundt en standard sko på stedet.

Q4: Kan du designe en glidende pre-isolert rørstøtte?

Ja. Vi limer en PTFE glideplate til undersiden av bunnplaten, eller gir en polert overflate i rustfritt stål. Dette lar røret bevege seg aksialt mens det forblir fullt isolert. Vi tilbyr også veilede versjoner med sidestopper, designet for dine krav til rørspenningsbevegelser.

Q5: Hvordan sender du disse uten å skade isolasjonen?

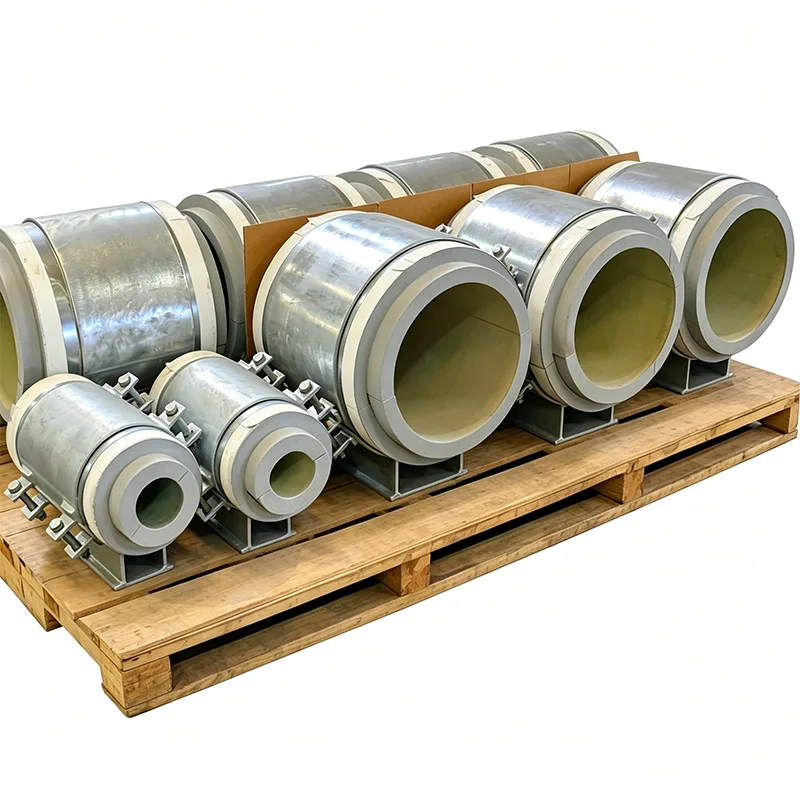

Isolasjonsblokken er forsenket inne i stålsadelen og beskyttet av bunnplaten. Vi legger også til midlertidig kantbeskyttelse og pakker hver støtte i en trekasse eller på en pall med skumpolstring rundt isolasjonen. Vi har sendt tusenvis av disse til Midtøsten og Sørøst-Asia, og kondensskadet isolasjon er ikke et problem vi ser.

Testing og kvalitetssikring

Hver pre-isolert rørstøtte går gjennom kontroller som går utover en dimensjonell inspeksjon:

Trykkfasthetsverifisering av isolasjonspartiet

Vannabsorpsjonstest for skum med lukkede celler (i henhold til ASTM C272 eller lignende)

Bindingsintegritet mellom isolasjon og stålsadel (visuell og mekanisk taptest)

Dimensjonskontroll av seteradius, flathet på sokkelen og innretting av boltehull

Kontinuitetsinspeksjon av dampsperre

Lastbærende test ved full montering for kritiske bestillinger eller prototypebestillinger

Dokumentasjonen inkluderer materialsertifikater for stål og isolasjon, et testsammendrag og en fotojournal av hver merkede støtte før pakking.

Tilpasning vi tilbyr

Pre-isolerte rørstøtter er nesten alltid tilpasset. Noen av variantene vi har produsert:

Overdimensjonerte saler for LNG-rør med stor diameter (opptil 60")

Vertikale stigerørstøtter med integrert isolasjonsblokk

Pre-isolerte støtter av ankertype for faste punkter

Brannbestandig isolasjon (mineralull eller svellende belagt skum) for brannklassifiserte soner

Sadel og maskinvare i rustfritt stål for kyst- eller offshoreinstallasjoner

Delt skalldesign for ettermontering på eksisterende strømførende linjer uten å kutte

Du trenger ikke å tilpasse isolasjonen rundt støtten vår. Vi bygger støtten rundt isolasjonen din.

Ting vi har lært av ekte installasjoner

Vurder alltid dampsperren. På kalde linjer vil fuktighet finne veien inn i isolasjonsblokken hvis tetningen ikke er perfekt, og når isolasjonen er våt, faller dens termiske ytelse fra en klippe. Vi er ekstra nøye med kanttetting, og vi anbefaler anleggsteamet å inspisere barrieren før og etter sveising.

I vertikale rør kan en pre-isolert rørstøtte trenge et annet lastoverføringsarrangement enn en horisontal. Isolasjonsblokken bærer hele vekten i kompresjon for horisontale linjer, men for vertikale linjer trenger støtten ofte en stålskjærkrage som griper gjennom isolasjonen. Dette kan vi inkludere i designet.

Hvis røret skal hydrotestes, må du vurdere at røret vil ha omgivelsestemperatur under testen og kan svette. Det er normalt, men det er også første gang mange nettstedsteam ser kondens ved støtten. Et notat i installasjonsmanualen som forklarer dette kan spare mange unødvendige spørsmål.

Ved bestilling, gi oss rørskjema, isolasjonstype og tykkelse, og designbevegelsen (hvis glidende). Disse tre datapunktene lar oss foreslå en teknisk forsvarlig design i det første sitatet, uten frem-og-tilbake.

Hvorfor Tianshun for forhåndsisolerte rørstøtter?

En pre-isolert rørstøtte sitter i skjæringspunktet mellom konstruksjonsteknikk og termisk design. Ta feil av begge deler, og støtten svikter enten mekanisk eller suger opp fuktighet og slutter å isolere. Vi har fått begge delene riktig i 14 år, og fabrikken vår i Yangzhou har satt opp produksjonslinjen for å bygge disse effektivt – fra å kutte stålsalen til å feste isolasjonen og tette dampsperren.

Over 70 % av bestillingene våre kommer fra kunder som testet oss en gang og stadig kom tilbake. Vi sender forhåndsisolerte støtter globalt, ofte sammen med våre rørstøtter, fjærhengere og konstante fjærstøtter, slik at hele rørstøttepakken kommer sammen, merket og klar for installasjon.

Hvis ditt neste prosjekt har kalde linjer, kryogeniske linjer eller isolerte varme linjer som trenger skikkelig termisk isolasjon ved støttepunktene, send oss ​​din isolasjonsspesifikasjon og rørstøtteliste. Vi utarbeider et direkte tilbud fra fabrikken med en klar leveringsplan. Som alltid er du velkommen til å besøke fabrikken vår og se hvordan vi bygger og tester disse støttene før de sendes.
