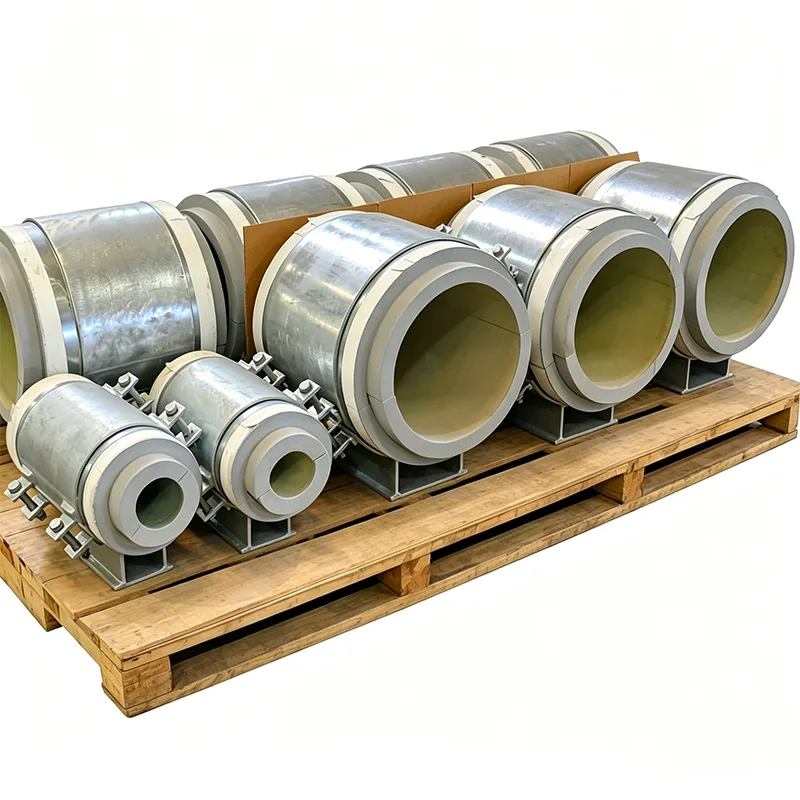

Basemonterte forhåndsisolerte rørstøtter

Feltfabrikerende isolasjon rundt rørstøtter skaper svake punkter i ethvert pre-isolert system. Yangzhou Tianshuns basemonterte forhåndsisolerte rørstøtter kommer som en enkelt fabrikkbygd enhet med en fullstendig innkapslet isolasjonsblokk, integrert dampsperre og valgfrie glideplater – skjærer arbeidskraft på stedet, eliminerer kuldebroer og øker installasjonen. Be om et tilbud, send din isolasjonsspesifikasjon, eller diskuter dine prosjektkrav.

I et forhåndsisolert rørprosjekt – fjernvarme, kjølenettverk eller industrielle varme og kalde linjer – er isolasjonssystemet bare så sterkt som det svakeste punktet. Støttestedene er vanligvis det svake punktet. Å lage isolasjon rundt en rørsko, kutte blokkmateriale til størrelse og tette dampsperren i vanskelige posisjoner tar tid, avhenger sterkt av installatørens dyktighet og er vanskelig å inspisere ordentlig når kledningen først er ferdig.

Basemonterte forhåndsisolerte rørstøtter eliminerer dette arbeidet på stedet. Den bærende isolasjonsblokken er fabrikkbundet inne i metallstøttekroppen og forseglet i en kontinuerlig kappe før den noen gang forlater anlegget vårt. Montasjen kommer på stedet som en enkelt, monteringsklar enhet: bolt den til fundamentet eller stålverket, legg røret og koble den tilstøtende rørisolasjonen direkte til støttens innebygde tetningskrage. Vi har produsert disse støttene ved vårt Yangzhou-anlegg siden 2012, for prosjekter der konsistens, hastighet og langsiktig isolasjonsytelse ikke kan diskuteres.

Hva du får i én fabrikkbygget enhet

Hver basemontert forhåndsisolert rørstøtte består av tre integrerte lag:

En stiv stålbunnplate med forhåndsborede ankerbolthull, dimensjonert etter dine strukturelle belastninger og seismiske krav.

En isolasjonsblokk med høy tetthet, valgt for driftstemperaturen, fullstendig fanget i metallkroppen. For varmetjenester opp til 140°C bruker vi vanligvis polyuretan med høy tetthet (PUR) eller polyisocyanurat (PIR). For kjølt vann og applikasjoner under null brukes cellulært glass med lukkede celler eller PIR med lavtemperaturserviceklassifisering.

En rørvugge eller sal som fordeler belastningen inn i isolasjonsblokken, mekanisk festet for å hindre rotasjon eller løfting. Vuggen er designet med en radius som passer til rørets ytre diameter og inkluderer en beskyttende foring for å forhindre skade på belegget.

Hele metallenheten er varmgalvanisert som standard, med rustfritt stål tilgjengelig for korrosive miljøer. Fordi isolasjonsblokken er bundet under kontrollerte fabrikkforhold, er trykklastbanen perfekt vinkelrett, og det er ingen luftspalter som vil tillate konvektivt varmetap eller fuktighetsvandring over tid.

Ingen termiske broer, ingen damplekkasjer

Det kjennetegn ved denne støtten er at stålbunnplaten og rørholderen aldri berører hverandre. Isolasjonsblokken bærer hele rørvekten og fungerer som et termisk brudd. På et kaldt rør betyr det at det ikke dannes frost på bunnplaten eller konstruksjonsstålet under den. På et varmt rør betyr det at ingen varme går tapt til fundamentet.

For dampsperren produserer vi støtten med en integrert metalltetningsflens rundt omkretsen. Den stedspåførte rørisolasjonskappen - enten det er en spiralviklet metallplate eller en varmekrympehylse - støter opp mot denne flensen og er forseglet med lim eller tape, og skaper en kontinuerlig, inspiserbar dampforsegling. Vi har også forhåndskåret den sekundære isolasjonen rundt støttekroppen slik at mannskapene på stedet ikke trenger å endre isolasjonssegmenter i farten.

Når bevegelse må skje på supporten

I mange pre-isolerte linjer må røret gli gjennom støtten når det utvider seg og trekker seg sammen. Vi kan integrere en glideflate med lav friksjon i den basemonterte støtten uten at det går på bekostning av isolasjonen. En polert rustfri stålplate er festet til undersiden av isolasjonsblokken, parret med en PTFE- eller grafittpute på toppen av bunnplaten. Hele glideenheten er innelukket i den forseglede støttekroppen, slik at ikke støv eller fuktighet kan nå glideflatene. Designbevegelsesområdet er beregnet for å matche rørspenningsanalysen din, med en sjenerøs sikkerhetsmargin.

Dokumentasjon som samsvarer med kvaliteten på produktet

Hver forhåndsisolert støtteordre fra Tianshun inkluderer:

EN 10204 Type 3.1 materialsertifikater for alt konstruksjonsstål og bolter.

Datablad for isolasjonsmateriale som viser termisk ledningsevne, trykkstyrke og vanndamppermeabilitet ved designtemperaturen.

Dimensjonelle inspeksjonsrapporter som bekrefter blokktykkelse, bunnplatedimensjoner og den totale høyden og innrettingen av enheten.

Fabrikkproduksjonsregistreringer som viser miljøforhold under liming og herding, som er kritiske for langsiktig vedheftsintegritet.

Typiske applikasjoner

Fjernvarme- og kjølenettverk, hvor preisolerte sammenbundne rørsystemer er standard

Nedgravde og overjordiske forhåndsisolerte rørstativ i industrianlegg

LNG og kryogene rør hvor en fabrikkforseglet dampsperre reduserer idriftsettelsesforsinkelser betydelig

Mat- og farmasøytiske fasiliteter som krever hygieniske, rengjørbare støtteoverflater

Ethvert prosjekt der reduksjon av isolasjonsarbeid på stedet er en målbar kostnad og tidsplanfordel

Hvorfor velge Tianshun for forhåndsisolerte støtter?

Vi behandler ikke isolasjonen som en ettertanke, og vi stapper ikke bare en kloss inn i en standardsko. Vårt interne ingeniørteam tar dine rørstørrelser, isolasjonsspesifikasjoner og strukturelle belastninger, og konfigurerer hver støtte slik at isolasjonsblokken fungerer innenfor sin tillatte trykkspenning, dampsperren kan utføres av mannskapet på stedet uten improvisasjon, og bunnplaten matcher ditt sivile eller strukturelle stålarrangement. Denne design-første tilnærmingen, kombinert med vår 14 års erfaring og en repetisjonsrate på over 70 %, sikrer at du får en støtte som holder varmen der den hører hjemme og kondensen ute.

FAQ

Spørsmål: Kan isolasjonsblokken byttes ut hvis den er skadet?

A: Det er bundet og innkapslet, noe som gjør feltutskifting upraktisk. Vi anbefaler å bestille en reserveenhet for kritiske steder. Den robuste stålkroppen minimerer risikoen for skade under håndtering.

Spørsmål: Hvilket temperaturområde dekker disse støttene?

A: Fra -196°C til +140°C for standard PIR/celleglasskombinasjoner. For høyere temperaturer kan kalsiumsilikatblokker brukes.

Spørsmål: Trenger jeg å gi min egen skyveplate?

A: Nei. Vi kan integrere glideplaten under fabrikasjon, og glideoverflaten forblir forseglet inne i støttekroppen.

Spørsmål: Hvordan forsegler jeg rørisolasjonen til støtten din?

A: Vi tilbyr en metallforseglingskrage rundt hele støtten. Plasseringsteamet ditt trykker ganske enkelt rørisolasjonskappen opp til denne kragen og forsegler den med standard teip eller mastikk.

Spørsmål: Hvilke standarder gjelder?

A: Stålproduksjon til MSS SP-58/69. Isolasjonsblokker oppfyller EN 14305 (cellulært glass) eller EN 13165 (PUR/PIR). Vi kan også møte spesifikke prosjektkoder som EN 253 for fjernvarmerør.
