Fjærhengerstøttespiller en kritisk rolle i å kontrollere rørvekt, termisk bevegelse og vibrasjon i krevende industrielle rørsystemer. Tianshun leverer konstruerte fjærhengerløsninger med belastningsklasser fra 10 N til 100 000 N og forskyvningsevne opptil 200 mm, og støtter applikasjoner på tvers av kraft-, petrokjemi-, LNG-, raffineri-, oppvarmings-, farmasøytiske og matforedlingsanlegg.
En riktig valgt fjærhengerstøtte gjør at et rørsystem kan bevege seg trygt når driftstemperaturen endres, samtidig som kontrollert vertikal støtte opprettholdes. I motsetning til stive kleshengere, kan fjærbaserte systemer imøtekomme termisk ekspansjon og sammentrekning, fordele belastninger mer effektivt og bidra til å redusere stress som overføres til rør og tilkoblet utstyr. Tianshun produserer fjærhengersammenstillinger ved hjelp av fjærstål som 60Si2MnA og 50CrVA, med alternativer for karbonstålhus, beskyttende belegg, tilpassede tilkoblinger og prosjektspesifikke krav til belastning og forskyvning. Å forstå strukturen, arbeidsprinsippet, spesifikasjonene, testkravene og bruksforholdene er avgjørende når du velger en støtte for en industriell rørledning.
Innholdsfortegnelse
Hvordan fungerer en fjærhengerstøtte?
Hva er de viktigste ytelsesfordelene?
Hvilke tekniske parametere bør ingeniører sjekke?
Hvor brukes fjærhengerstøtter?
Variabel vs. konstant fjærstøtte
Hvordan testes fjærhengerstøtter?
Hvordan bør du velge riktig støtte?
Få en tilpasset vårhengerløsning

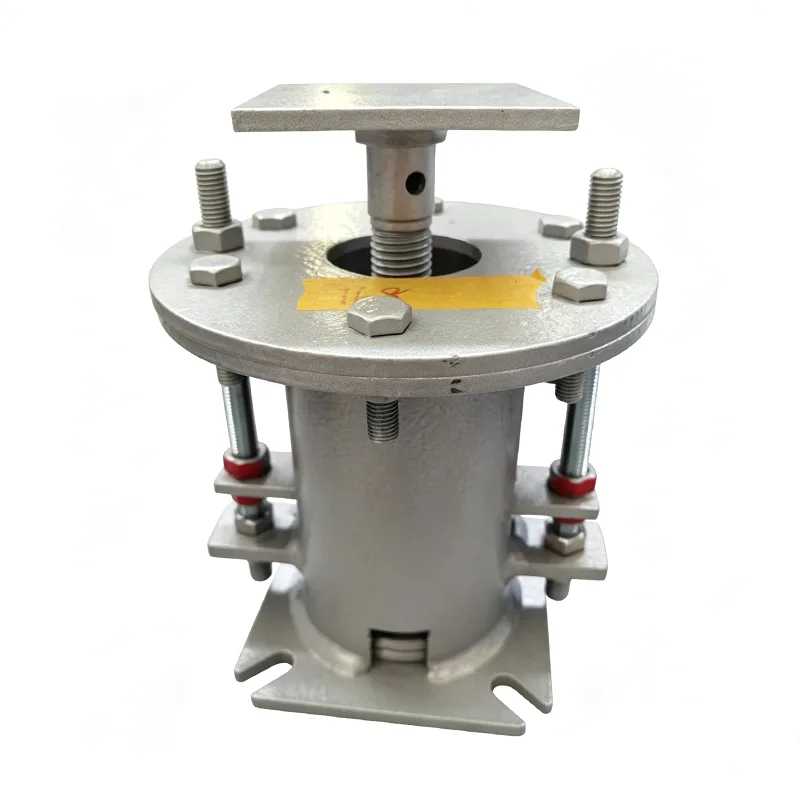

Hva er en fjærhengerstøtte?
En fjærhengerstøtte er en mekanisk rørstøtte designet for å bære vekten av en rørledning samtidig som den tillater kontrollert vertikal bevegelse. Den bruker den elastiske oppførselen til en fjær for å imøtekomme bevegelse generert av temperaturendringer, driftsbelastninger og andre driftsforhold.
Når et prosessrør varmes opp, kan det utvide seg og bevege seg fra sin kalde posisjon. Når det avkjøles, trekker røret seg sammen. En stiv støtte kan begrense denne bevegelsen og potensielt skape ekstra rørspenning. En riktig konstruert fjærhenger gir støttekraft samtidig som den lar røret bevege seg innenfor det utformede reiseområdet.
Dette gjør fjærbaserte støtter spesielt nyttige for dampledninger, prosessrør med høy temperatur, kraftproduksjonssystemer, petrokjemiske anlegg, raffinerier og andre installasjoner der termisk forskyvning må vurderes under rørspenningsdesign.
For prosjektingeniører bør støtten ikke velges bare etter nominell rørstørrelse. Driftsbelastning, varme og kalde belastninger, forventet bevegelse, installasjonsretning, temperatur, tilkoblingsdimensjoner og gjeldende designstandarder må alle evalueres.
Hvordan fungerer en fjærhengerstøtte?
Det grunnleggende driftsprinsippet er enkelt: fjærenheten genererer en kontrollert støttekraft samtidig som den tillater vertikal forskyvning av røret.
- Rørbelastningen overføres:Hengeren overfører en del av rørets vekt og driftsbelastning til bærekonstruksjonen.
- Temperaturendringer forårsaker bevegelse:Når rørledningen varmes opp eller avkjøles, forårsaker termisk ekspansjon eller sammentrekning vertikal bevegelse.
- Våren svarer:Fjæren komprimerer eller strekker seg i henhold til bevegelsens retning og størrelse.
- Bevegelsen forblir kontrollert:Støtten tillater designet forskyvning i stedet for å tvinge røret inn i en fast posisjon.
- Lasten er fordelt:Riktig støttevalg bidrar til å forhindre overdreven lokalisert belastning ved rørstøtter og tilkoblet utstyr.
I praktisk rørdesign fungerer fjærhengeren som en del av et større støttesystem. Rørsko, stive støtter, føringer, ankere og andre komponenter kan brukes sammen i henhold til rørspenningsanalysen og prosjektkravene.
Hva er hovedkomponentene?
Påliteligheten til en fjærhenger avhenger av samspillet mellom fjærenheten, huset, justeringsmekanismen og tilkoblingsutstyret. En typisk konfigurasjon inkluderer følgende komponenter:
| Komponent | Primær funksjon | Typisk materiale eller funksjon |
|---|---|---|
| Vårsamling | Gir kontrollert støttekraft og rommer bevegelse | 60Si2MnA eller 50CrVA fjærstål |
| Bolig | Beskytter og posisjonerer fjærenheten | Q235B eller Q345B karbonstål |
| Justeringsskrue | Tillater last- og høydejustering under installasjon | Prosjektspesifikk stålkonstruksjon |
| Hengerstang og tilbehør | Kobler støtten til rørledningen og strukturen | Valgt i henhold til prosjektkrav |
| Forskyvningsindikator | Viser den faktiske bevegelsesposisjonen | Tydelig synlig kalibrert indikasjon |
Tilkoblingsdimensjoner og tilbehør kan tilpasses når standardkonfigurasjoner ikke samsvarer med installasjonsbetingelsene. Dette er spesielt viktig for ettermonteringsprosjekter eller komplekse rørstativ der tilgjengelig installasjonsplass er begrenset.
Hva er de viktigste ytelsesfordelene?
Termisk bevegelseskompensasjon
Den primære fordelen er muligheten til å imøtekomme vertikale rørbevegelser forårsaket av temperaturendringer. Tianshuns standard fjærhengerdesign kan gi nominelle forskyvningsalternativer på 50, 80, 120, 150 og 200 mm, avhengig av den valgte konfigurasjonen.
Kontrollert laststøtte
Industrielle rørledninger kan bli betydelig tyngre under drift på grunn av prosessvæsker, isolasjon og endrede driftsforhold. En korrekt spesifisert fjærenhet bidrar til å opprettholde kontrollert støtte gjennom hele driftssyklusen.
Redusert vibrasjonsoverføring
Fjærstøttede arrangementer kan bidra til å redusere den direkte overføringen av rørvibrasjoner til konstruksjonselementer. Dette kan være verdifullt rundt roterende utstyr, dampsystemer, prosessutstyr og andre installasjoner hvor vibrasjonskontroll er viktig.
Installasjonsfleksibilitet
Justeringsmekanismer lar installatører finjustere støtteposisjon og last under installasjonen. Dette kan forenkle feltinnretting sammenlignet med et helt stivt støttearrangement.
Tilpasningsevne til ulike prosjekter
Fjærhengersammenstillinger kan utformes rundt forskjellige belastninger, reisekrav, materialer, tilkoblingstyper og miljøforhold. Tianshun tilbyr også skreddersydde løsninger for spesielle krav til belastning, forskyvning, temperatur og tilkobling.
Hvilke tekniske parametere bør ingeniører sjekke?
Før du bestiller en fjærhenger, bør ingeniører etablere de faktiske driftsforholdene i stedet for å velge en enhet kun i henhold til rørdiameteren. Følgende spesifikasjoner er spesielt viktige:
| Parameter | Tianshun referanseområde | Hvorfor det betyr noe |
|---|---|---|
| Arbeidsbelastning | 10 N–100 000 N | Bestemmer nødvendig støttekapasitet |
| Vurdert forskyvning | 50–200 mm | Må tilpasses forventet rørbevegelse |
| Driftstemperatur | -20°C til +450°C | Påvirker material- og fjærvalg |
| Fjærmateriale | 60Si2MnA / 50CrVA | Støtter mekanisk ytelse og tretthetsytelse |
| Husmateriale | Q235B / Q345B | Gir strukturell beskyttelse og støtte |
| Overflatebehandling | Epoksy sinkrikt belegg / varmforsinking | Forbedrer korrosjonsbeskyttelsen |
| Gjeldende standarder | ANSI/HG 20644, GB/T 17116, DIN 2545 | Hjelper med å justere produktet med prosjektspesifikasjonene |
For internasjonale EPC-prosjekter kan ingeniører også spesifisere prosjektspesifikke standarder, materialsertifikater, inspeksjonskrav eller tredjepartsvitne. Disse kravene bør bekreftes før produksjonen starter.
Hvor brukes fjærhengerstøtter?
Fjærstøtter er egnet for industrirør hvor laststøtte må eksistere samtidig med kontrollert termisk bevegelse. Vanlige applikasjoner inkluderer:
- Termisk kraftverk damp- og vannrør
- Kjernekraftverks hjelperørsystemer
- Petrokjemisk prosessrørledninger
- Oljeraffineriovn og kolonnerør
- LNG- og LPG-terminalrørledninger
- Urbane sentralvarmenettverk
- Farmasøytisk prosessrør
- Sanitærrør for matforedling
- Høytemperatur- og høytrykksdampledninger
For kjemiske og petrokjemiske anlegg kan overflatebeskyttelse og materialvalg være spesielt viktig fordi underlaget kan utsettes for fuktighet, korrosive atmosfærer eller krevende driftstemperaturer.

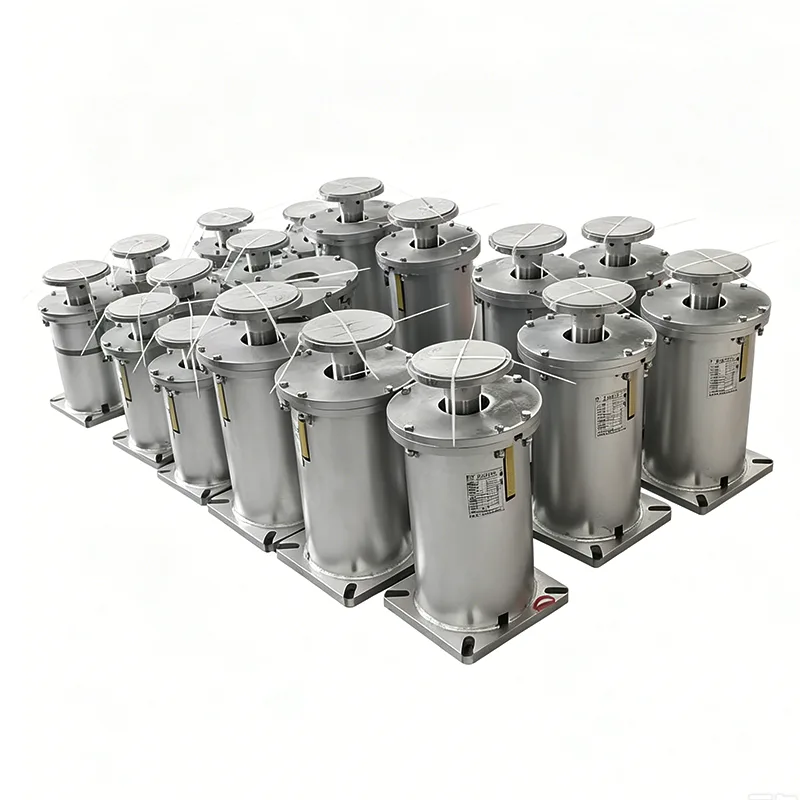

Variabel vs. konstant fjærstøtte: Hva er forskjellen?
En av de viktigste avgjørelsene i design av rørledningsstøtte er om applikasjonen krever en variabel eller konstant fjærkonfigurasjon.
| Sammenligning | Variabel fjærstøtte | Konstant fjærstøtte |
|---|---|---|
| Støttestyrke | Forandres når fjæren beveger seg | Designet for å holde seg tilnærmet konstant |
| Typisk bruk | Moderat termisk bevegelse | Stor bevegelse eller strenge krav til lastendring |
| Designhensyn | Tillatt belastningsvariasjon | Belastningskonstans under hele reisen |
| Typisk applikasjon | Generell prosess- og verktøyrør | Hoveddamp og følsomt utstyrsforbindelser |
En variabel fjærstøtte kan være hensiktsmessig der endringen i støttekraft forblir akseptabel innenfor rørspenningskonstruksjonen. Et konstant fjærarrangement kan vurderes der tilkoblet utstyr har tettere tillatte lastendringer eller hvor det forventes betydelig vertikal vandring.
Riktig valg bør være basert på prosjektets rørspenningsanalyse, varme og kalde belastningsforhold, bevegelsesretning og utstyrsdysebegrensninger.
Hvordan testes fjærhengerstøtter?
Kvalitetssikring er spesielt viktig fordi en fjærhenger er en bærende komponent. Testing bør verifisere ikke bare ytre dimensjoner, men også materialtilstand, fjærytelse, belastningsadferd og beskyttende belegg.
Typiske inspeksjons- og testaktiviteter inkluderer:
- Visuell og dimensjonell inspeksjon
- Positiv Material Identification (PMI), der det er nødvendig
- Hardhetstesting
- Magnetisk partikkeltesting eller væskepenetranttesting der det er aktuelt
- Fjærbelastningstesting
- Verifisering av last-forskyvningskurve
- Inspeksjon av beleggtykkelse
- Avsluttende monteringskontroll
Fabrikktestrapporter og materialtestrapporter kan leveres for gjeldende bestillinger. For prosjekter som krever ytterligere verifisering, kan tredjepartsinspeksjon, bevitnet testing, materialtesting, sveise-NDT eller inspeksjon før forsendelse også arrangeres i henhold til kontraktskrav.
Hvordan bør du velge riktig fjærhengerstøtte?
Riktig valg starter med tekniske data. En nyttig spesifikasjonspakke bør inneholde følgende informasjon:
- Rørstørrelse og konfigurasjon
- Drifts- og installerte laster
- Varme og kalde belastningsforhold
- Forventet vertikal forskyvning
- Bevegelsesretning
- Drifts- og designtemperatur
- Nødvendig monteringsarrangement
- Tilkoblingsdimensjoner
- Krav til material og belegg
- Gjeldende design- og inspeksjonsstandarder
For komplekse systemer kan det å gi rørspenningen isometrisk eller relevant støtteplan forbedre nøyaktigheten av opphengsvalget betydelig. Ingeniører kan deretter vurdere om en variabel fjær, konstant fjær eller et annet støttearrangement er passende.
Når standarddimensjoner er uegnet, kan skreddersydde fjærhengerløsninger inkludere spesielle belastningskapasiteter, ikke-standardiserte koblinger, tilpassede installasjonsdimensjoner, korrosjonsbestandige materialer og design for miljøer med høy eller lav temperatur.
Ofte stilte spørsmål om støtte for fjærhenger
1. Hva er hovedformålet med en fjærhengerstøtte?
Hovedformålet er å støtte rørledningsbelastninger og samtidig tillate kontrollert vertikal bevegelse forårsaket av termisk ekspansjon og sammentrekning. Det kan også bidra til å redusere vibrasjonsoverføring og opprettholde en mer stabil støttetilstand under drift.
2. Hvilket belastningsområde kan Tianshun fjærhengerstøtter håndtere?
Det refererte standardproduktutvalget dekker arbeidsbelastninger fra 10 N til 100 000 N. Faktisk valg avhenger av rørets driftsforhold, belastningskrav, vandring og prosjektdesigndata.
3. Hvor mye forskyvning kan fjærhengeren ta?
Standard forskyvningsalternativer inkluderer 50 mm, 80 mm, 120 mm, 150 mm og 200 mm. Tilpassede reisekrav kan evalueres i henhold til den faktiske rørbevegelsen.
4. Hvilke materialer brukes vanligvis til fjærmonteringen?
Vanlige fjærmaterialer inkluderer 60Si2MnA og 50CrVA. Husmaterialer kan inkludere Q235B og Q345B karbonstål, mens overflatebehandling kan bruke epoksy sinkrike belegg eller varmgalvanisering.
5. Når bør en konstant fjærstøtte vurderes?
En konstant fjærstøtte kan vurderes når rørledningen opplever betydelig vertikal bevegelse eller når tilkoblet utstyr krever støttekraft for å forbli tilnærmet konstant gjennom hele den utformede bevegelsen. Endelig valg bør følge rørspenningsanalyse og prosjektkrav.
6. Kan fjærhengerstøtter tilpasses?
Ja. Tilpasning kan dekke krav til last og forskyvning, materialvalg, koblingstyper, installasjonsdimensjoner, miljøforhold og andre prosjektspesifikke krav.
Få en tilpasset vårhengerløsning
Et pålitelig fjærstøttesystem starter med nøyaktige tekniske data, passende materialvalg, kontrollert produksjon og dokumentert testing. Tianshun kombinerer erfaring med produksjon av fjærstøtte med tilpassede ingeniørtjenester for industrielle rørapplikasjoner. Hvis du planlegger et kraft-, petrokjemi-, raffineri-, LNG-, oppvarmings-, farmasøytisk eller annet rørprosjekt, del kravene til belastning, forskyvning, temperatur, tilkobling og mengde med ingeniørteamet. Lær mer om Tianshun Spring Hanger Support ellerkontakt ossfor en prosjektspesifikk anbefaling og tilbud.
