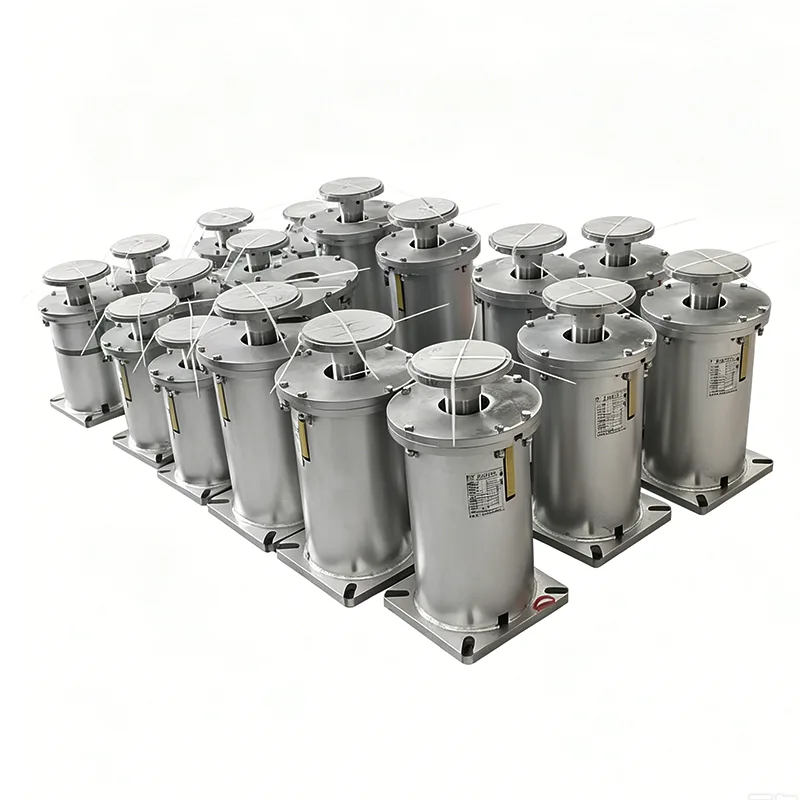

Variabel fjærstøtte for rørledninger en viktig komponent for industrielle rørsystemer som opplever vertikale bevegelser forårsaket av termisk ekspansjon, sammentrekning, vibrasjon eller endrede driftsforhold.Tianshunproduserer standardiserte og tilpassede fjærstøtteløsninger designet for å balansere rørledningsbelastninger, imøtekomme kontrollert forskyvning og bidra til å beskytte tilkoblet utstyr i krevende bruksområder som kraftverk, petrokjemiske anlegg, olje- og gasssystemer og vannbehandlingsprosjekter.
Et riktig konstruert rørstøttesystem må gjøre mer enn å bære den statiske vekten til en rørledning. Industrielle rør kan bevege seg etter hvert som temperaturer og driftsforhold endres, og skaper ytterligere krefter ved støtter, utstyrsdyser, ventiler, flenser og strukturelle forbindelser. En variabel fjærstøtte for rørledningen bruker de elastiske egenskapene til en fjær for å gi kontinuerlig støtte samtidig som den tillater kontrollert vertikal bevegelse. Denne artikkelen forklarer dets arbeidsprinsipp, nøkkelkomponenter, tekniske spesifikasjoner, applikasjoner, utvalgsfaktorer og produksjonshensyn, og hjelper ingeniører og industrielle kjøpere å forstå når variabel fjærstøtte er en passende løsning.
Innholdsfortegnelse
- Hva er en variabel fjærstøtte for rørledningen?
- Hvorfor er det nødvendig med variabel fjærstøtte?
- Hvordan fungerer en variabel fjærstøtte?
- Hva er de viktigste tekniske spesifikasjonene?
- Hva er hovedkomponentene?
- Hva er de viktigste fordelene?
- Hvor brukes variabel fjærstøtte?
- Hvordan bør du velge riktig fjærstøtte?
- Hvorfor er produksjonskvalitet viktig?
- Hvordan er det sammenlignet med andre rørstøtter?
- Ofte stilte spørsmål
- Konklusjon
Hva er en variabel fjærstøtte for rørledningen?
En variabel fjærstøtte for rørledningen er en elastisk mekanisk støtte designet for å bære vekten av rørene samtidig som den tåler vertikal forskyvning. I stedet for å begrense rørledningens bevegelse fullstendig, bruker den en fjærmekanisme for å gi en støttekraft som endres i henhold til fjæravbøyningen.
Denne utformingen er spesielt nyttig for industrielle rørledninger utsatt for temperatursvingninger. For eksempel kan en damprørledning bevege seg vertikalt når den varmes opp under drift og trekker seg sammen etter avstengning. En stiv støtte kan begrense denne bevegelsen og overføre uønskede krefter til rørsystemet. En variabel fjærstøtte gir kontrollert fleksibilitet samtidig som den fortsetter å bære den nødvendige lasten.
Tianshun har produsert rørledningsstøtteprodukter siden 2012 og rapporterer å levere mer enn 800 000 sett til industrielle prosjekter over hele verden. Dens variable fjærstøtteserie inkluderer flere konfigurasjoner, lastekapasiteter, reisemuligheter og tilpassede løsninger for ulike tekniske krav.
Hvorfor er det nødvendig med variabel fjærstøtte?
Rørledningsteknikk innebærer en balanse mellom strukturell støtte og kontrollert bevegelse. En rørledning må forbli tilstrekkelig støttet uten å skape for stor sekundær spenning når dens posisjon endres under drift.
- Termisk bevegelse:Tillater kontrollert vertikal forskyvning forårsaket av oppvarming og kjøling.
- Lastfordeling:Opprettholder kontinuerlig støtte for rør og tilhørende komponenter.
- Stressmestring:Bidrar til å redusere overdreven krefter som overføres til tilkoblet utstyr.
- Vibrasjonskontroll:Gir en elastisk støttemekanisme for drift av rørsystemer.
- Utstyrsbeskyttelse:Bidrar til å redusere uønsket belastning rundt følsomme dyser, flenser og koblinger.
- Teknisk fleksibilitet:Ulike konfigurasjoner kan velges i henhold til installasjonsforholdene.
Riktig valg bør være basert på faktiske tekniske parametere i stedet for rørdiameter alene. Rørledningsvekt, driftstemperatur, vertikal forskyvning, installasjonsposisjon og tilgjengelig strukturell plass påvirker valg av støtte.
Hvordan fungerer en variabel fjærstøtte?
Det grunnleggende driftsprinsippet er basert på den elastiske oppførselen til en fjær. Når rørledningen beveger seg vertikalt, bøyer fjæren seg og dens støttekraft endres tilsvarende. Dette gjør at støtten kan følge rørledningens bevegelse mens den fortsetter å bære lasten.
Når en støttet rørledning beveger seg nedover, komprimeres fjæren ytterligere og dens støttekraft øker. Når rørledningen beveger seg oppover, avtar fjærkompresjonen og støttekraften avtar. Den resulterende lastvariasjonen kontrolleres innenfor det beregnede driftsområdet.
Denne egenskapen gjør variable fjærstøtter egnet for systemer der det forventes vertikal termisk bevegelse, men en viss belastningsvariasjon er akseptabel. For applikasjoner som krever ekstremt lav støttekraftvariasjon over et stort reiseområde, kan ingeniører i stedet vurdere en konstant fjærstøtte.
Hva er de viktigste tekniske spesifikasjonene?
Tekniske spesifikasjoner bør tilpasses den faktiske rørdesignen. Tianshun tilbyr flere konfigurasjoner beregnet på å dekke ulike industrielle driftsforhold.
| Spesifikasjon | Typisk rekkevidde eller alternativ | Ingeniørformål |
|---|---|---|
| Støttekonfigurasjon | Type A, B, C, D, E, F, G | Gir installasjonsfleksibilitet |
| Fjærstørrelse | nr. 0–Nei. 22 | Matcher ulike belastningskrav |
| Reiseområde | 30, 60, 90, 120, 180 mm | Tillater ulike vertikale bevegelser |
| Driftsbelastning | 0,2–400 kN | Støtter forskjellige rørledningsbelastninger |
| Bevegelsesretning | Oppover / Nedover | Tilsvarer forventet termisk forskyvning |
| Lastvariasjon | ≤25 % standard | Kontrollerer støttekraftvariasjon |
| Husmateriale | Karbonstål Q235/Q355 | Gir strukturell styrke |
| Overflatebehandling | Varmgalvanisert / malt | Forbedrer miljømessig holdbarhet |
Fordi driftsforholdene varierer fra prosjekt til prosjekt, bør disse verdiene behandles som utvalgsreferanser i stedet for som en erstatning for prosjektspesifikke tekniske beregninger.
Hva er hovedkomponentene?
En variabel fjærstøtte kombinerer normalt flere mekaniske komponenter til en kontrollert støtteenhet. Hver del bidrar til pålitelig drift og installasjon.
- Spiralfjær:Det primære elastiske elementet som genererer støttekraften.
- Øvre og nedre koblingsplater:Koble støtten til rørledningsenheten og strukturelle elementer.
- Lastindikator:Gir informasjon om fjærposisjon, belastning eller forskyvning.
- Låseenhet:Hjelper med å sikre fjæren under transport, installasjon og igangkjøring.
- Beskyttende hus:Bidrar til å beskytte fjærmekanismen mot støv, regnvann og miljøforurensninger.
For krevende industriprosjekter bør komponentvalg vurdere driftstemperatur, korrosjonseksponering, belastningsforhold, vedlikeholdskrav og installasjonsmiljø.
Hva er de viktigste fordelene?
Den største fordelen med en variabel fjærstøtte for rørledninger er dens evne til å kombinere laststøtte med kontrollert vertikal bevegelse. Dette gjør det til et praktisk valg for mange termisk aktive rørsystemer.
- Kontrollert termisk forskyvning:Fjærmekanismen følger vertikal rørbevegelse uten å begrense rørledningen fullstendig.
- Forutsigbar lastvariasjon:Støttekraften endres i henhold til fjæravbøyning innenfor det beregnede området.
- Bredt utvalg av spesifikasjoner:Ulike fjærstørrelser og vandringsområder gjør at ingeniører kan tilpasse støttekapasiteten til prosjektkravene.
- Fleksibel installasjon:Flere støttekonfigurasjoner kan romme forskjellige strukturelle arrangementer.
- Vedlikeholdsvennlighet:Modulære komponenter kan forenkle inspeksjon, utskifting og service.
- Tilpasning:Spesielle krav til last, forskyvning, material eller dimensjoner kan vurderes for ikke-standardprosjekter.
Hvor brukes variabel fjærstøtte?
Variable fjærstøtter er vanligvis vurdert for industrielle rørsystemer der vertikale bevegelser oppstår under normal drift. Typiske bruksområder inkluderer:
- Damp- og matevannsrørledninger i termiske kraftverk
- Kondensat og hjelperørsystemer
- Petrokjemisk prosessrørledninger
- Tilkoblingsrørledninger for varmeveksler
- Transportsystemer for olje og gass
- Naturgass kompressorstasjoner og ventilkamre
- Sentralvarmenett
- Renseanlegg for vann og avløp
- Ombord og offshore rørsystemer
For eksempel, i en høytemperatur prosesslinje, kan gjentatt oppvarming og avkjøling føre til at rørhøyden endres. Riktig valgte fjærstøtter kan tilpasse seg denne bevegelsen mens de opprettholder støtte for rørledningen gjennom hele driftssyklusen.
Hvordan bør du velge riktig fjærstøtte?
Riktig valg starter med nøyaktige prosjektdata. Å kjøpe en fjærstøtte basert kun på nominell rørstørrelse kan resultere i en uegnet belastningskapasitet eller vandringsområde.
Ingeniører og kjøpere bør forberede følgende informasjon før de ber om et tilbud:
- Driftsbelastning for rørledningen
- Installert eller kald last
- Drift eller varm belastning
- Forventet vertikal forskyvning
- Bevegelsesretning
- Driftstemperatur
- Vekt av rørledning og isolasjon
- Installasjonssted og ledig plass
- Nødvendig materiale og overflatebehandling
- Gjeldende prosjektstandarder og dokumentasjon
Ved å gi fullstendig informasjon kan en profesjonell leverandør av variabel fjærstøtte anbefale en passende konfigurasjon og unngå unødvendig redesign under installasjonen.
Hvorfor er produksjonskvalitet viktig?
Fjærstøtteytelse avhenger sterkt av fjærnøyaktighet, materialkvalitet, dimensjonskonsistens, belastningskalibrering og monteringskvalitet. Produksjonskontroller er derfor viktige når støtten blir en del av et kritisk industrielt rørsystem.
Tianshun opplyser at produksjonsprosessen inkluderer råvareinspeksjon, CNC-fjærproduksjon, fjærytelsestesting, dimensjonell inspeksjon av ferdige produkter, lastkalibrering og inspeksjon før levering. Kvalitetsstyringssystemet er ISO 9001:2015-sertifisert, mens selskapet oppgir at produktene overholder internasjonale standarder, inkludert CE- og API-krav.
For store industrielle bestillinger bør kjøpere også vurdere om produsenten kan gi passende inspeksjonsposter, lastedata, materialdokumentasjon, dimensjonsinformasjon og teknisk støtte. Disse dokumentene kan gjøre installasjon, igangkjøring og fremtidig vedlikehold mer sporbare.
Hvordan er det sammenlignet med andre rørstøtter?
Variable fjærstøtter er ikke ment å erstatte alle typer rørstøtter. Den hensiktsmessige løsningen avhenger av mengden rørledningsbevegelse og akseptabel støttekraftvariasjon.
| Sammenligningsfaktor | Variabel fjærstøtte | Stiv rørstøtte | Konstant fjærstøtte |
|---|---|---|---|
| Vertikal bevegelse | Tillater kontrollert bevegelse | Begrenser generelt bevegelse | Tillater større bevegelse |
| Lastvariasjon | Moderat | Kan endres kraftig med sikkerhetsforhold | Veldig lavt |
| Typisk applikasjon | Generell termisk forskyvning | Minimal forskyvning | Stor forskyvning eller følsomme systemer |
| Strukturell kompleksitet | Medium | Lav | Høyere |
| Kostnadsnivå | Medium | Generelt lavere | Generelt høyere |
Nøkkelforskjellen er forholdet mellom bevegelse og støttekraft. En variabel fjærstøtte gjør at støttekraften endres innenfor et definert område, mens en konstant fjærstøtte er utformet for å opprettholde en mye mer konsistent støttekraft over hele bevegelsesområdet.
Ofte stilte spørsmål
Hva er hovedfunksjonen til en variabel fjærstøtte for rørledning?
Hovedfunksjonen er å støtte rørledningsbelastninger samtidig som den tillater kontrollert vertikal bevegelse forårsaket av termisk ekspansjon, sammentrekning, vibrasjon eller endrede driftsforhold.
Når bør en variabel fjærstøtte brukes i stedet for en stiv støtte?
En variabel fjærstøtte bør vurderes når rørledningen må bevege seg vertikalt under drift. En stiv støtte er generelt mer hensiktsmessig der bevegelsen er minimal og tilbakeholdenhet er akseptabel.
Hva er forskjellen mellom variable og konstante fjærstøtter?
En variabel fjærstøtte endrer støttekraften når fjæren bøyer seg. En konstant fjærstøtte er utformet for å opprettholde en nesten konstant støttekraft gjennom det spesifiserte reiseområdet, noe som gjør den nyttig for applikasjoner der lastvariasjonene må minimeres.
Hvilken informasjon kreves ved bestilling av variabel fjærstøtte?
Viktig informasjon inkluderer vanligvis driftslast, kald last, varm last, vertikal forskyvning, bevegelsesretning, driftstemperatur, installasjonsforhold, tilgjengelig plass, materialkrav og gjeldende tekniske standarder.
Kan Tianshun tilby skreddersydde fjærstøtteløsninger?
Ja. Tianshun leverer standardiserte produkter samt tilpassede løsninger for spesielle lastekapasiteter, reisekrav, dimensjoner, installasjonsbegrensninger, materialer og krav til overflatebehandling.
Konklusjon
A riktig valgtVariabel fjærstøtte for rørledningkan gi en praktisk balanse mellom rørledningsbelastningsstøtte og kontrollert termisk bevegelse. Ved å tillate vertikal forskyvning og samtidig opprettholde forutsigbar støttekraft, kan den hjelpe til med å håndtere rørbelastninger og beskytte tilkoblet utstyr i kraftproduksjon, petrokjemi, olje og gass, vannbehandling og andre industrielle applikasjoner. Den mest passende modellen bør alltid velges i henhold til faktisk belastning, forskyvning, temperatur, installasjon og strukturelle krav. Med standardiserte konfigurasjoner, tilpasningsmuligheter, kvalitetskontrollprosedyrer og teknisk støtte, kan Tianshun tilby fjærstøtteløsninger for et bredt spekter av industrielle rørprosjekter. Hvis du planlegger et nytt rørledningssystem, erstatter eksisterende støtter eller vurderer en tilpasset fjærstøtteløsning,kontakt ossmed dine tekniske krav for å diskutere riktig produktkonfigurasjon og tilbud.
