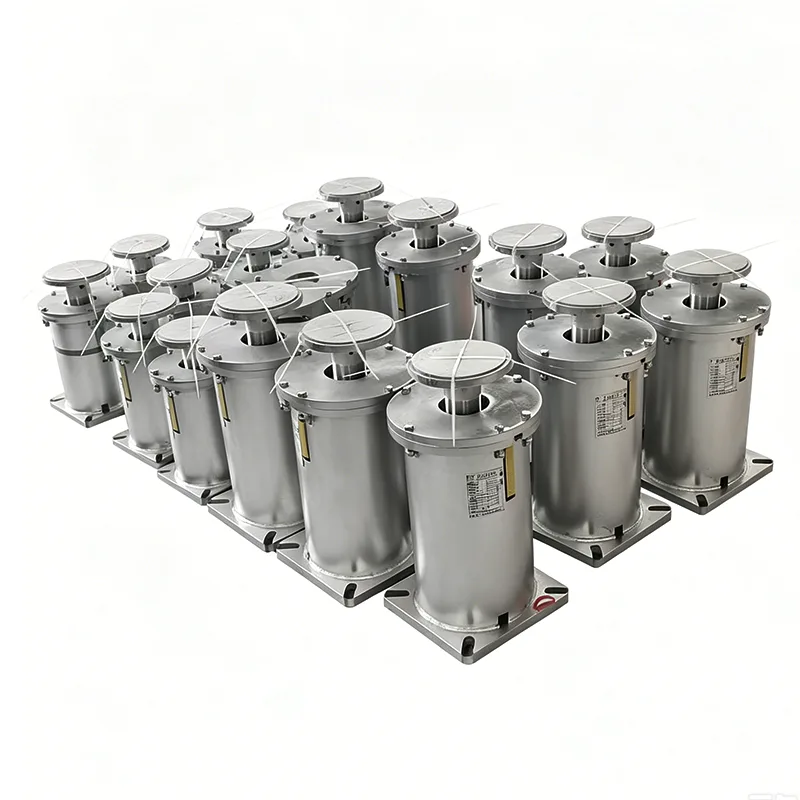

Variabel fjærstøtte for rørledning

Variable Spring Support for Pipeline er en dedikert elastisk støtteanordning konstruert for å tåle vertikal forskyvning av rørledninger. Den leverer justerbar støttekraft innenfor det tillatte forskyvningsområdet ved å utnytte den iboende stivheten til fjærer. Når rørledninger beveger seg opp og ned på grunn av temperatursvingninger, middelstrøm eller utstyrsvibrasjoner, regulerer støtten automatisk lagerkraften, og forhindrer effektivt rørspenningskonsentrasjon og skade på utstyrsforbindelser.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Yangzhou Tianshun Piping har vært engasjert i produksjonen av dette produktet siden 2012. Til nå har vi levert over 800 000 sett til mer enn 300 industriprosjekter over hele verden, og produktets ytelse har blitt fullstendig validert av langsiktig drift på stedet.

Produktets tekniske spesifikasjoner

Designprinsipp og strukturell sammensetning

Designet i samsvar med Hookes lov, er avbøyningen av fjæren direkte proporsjonal med den påførte belastningen. Når rørledningen beveger seg oppover, avtar fjærkompresjonen og støttekraften reduseres tilsvarende. Når rørledningen beveger seg nedover, øker fjærkompresjonen, noe som fører til en høyere støttekraft. Denne funksjonen gjør det mulig for støtten å tilpasse seg dynamiske endringer i driftsrørledninger og opprettholde spenningsbalansen i hele rørsystemet.

Standardprodukter består av følgende nøkkelkomponenter:

▶  Sylindrisk spiralfjær: Laget av legert fjærstål og gjenstand for streng varmebehandling og stabiliseringsbehandling.

▶  Øvre og nedre koblingsplater: Brukes til å koble sammen rørledninger og bygningskonstruksjoner, med fleksible installasjonsmoduser som kan tilpasses forholdene på stedet.

▶  Belastningsindikatorplate: Viser fjærbelastning og rørledningsforskyvning i sanntid.

▶  Låseanordning: Sikrer fjærposisjonen etter installasjon og igangkjøring for å unngå deformasjon under transport og montering på stedet.

▶  Beskyttende hus: Blokkerer støv, regnvann og etsende medier fra å komme inn, for å forlenge levetiden til fjæren.

Viktige tekniske funksjoner

▶  Kontrollerbar lastvariasjonsrate: Designlastvariasjonsraten holdes innenfor 25 %, noe som sikrer jevn kraftfordeling over rørsystemet.

▶  Bredt utvalg av spesifikasjoner: Utstyrt med 12 belastningsklasser og 5 forskyvningsstørrelser, som dekker kravene til de fleste industrielle rørapplikasjoner.

▶  Kalibrering av forhåndsbelastning: Forhåndsjustert til spesifisert belastning i henhold til kundekrav før levering, klar til direkte bruk etter installasjon på stedet.

▶  Anti-løsende struktur: Alle koblingsdeler er utstyrt med låsemuttere og låseskiver for å hindre at de løsner under drift.

▶  Modulær konstruksjon: Hovedkomponenter kan byttes ut for enkelt vedlikehold og utskifting på stedet.

▶  Sterk miljøtilpasningsevne: Matchende materialer og overflatebehandlinger kan velges for å passe ulike arbeidsforhold.

Ytelsessammenligning med andre rørstøtter

Typiske applikasjonsscenarier

Variabel fjærstøtte for rørledning er mye brukt i forskjellige industrielle rørsystemer som er utsatt for temperaturendringer, spesielt ideell for følgende applikasjoner:

▶  Damprørledninger, matevannsrørledninger og kondensatrørledninger i termiske kraftverk

▶  Behandle rørledninger og koblingsrørledninger til varmevekslerutstyr i petrokjemiske anlegg

▶  Kompressorstasjoner og ventilkamre for langdistanse naturgassrørledninger

▶  Hoved- og grenrørledninger til sentralvarmenett i byer

▶  Slamtransporterende rørledninger i avløpsrenseanlegg

▶  Rørsystemer på skip og offshoreplattformer

Produksjon og kvalitetskontroll i hele prosessen

Vi eier moderne produksjonslinjer for variable fjærstøtter, utstyrt med profesjonelle fasiliteter, inkludert CNC fjærkveilingsmaskiner, fjærtestmaskiner, spektrometre og ikke-destruktive testinstrumenter. Alle produktene er produsert under strenge kvalitetskontrollprosedyrer:

1. Inspeksjon av innkommende råmateriale: Kjemisk sammensetningsanalyse og mekaniske egenskapstester utføres for hvert parti stål; ukvalifiserte materialer avvises strengt.

2.Spring Manufacturing Control: Fjærer er kveilet av CNC-utstyr for å garantere nøyaktige dimensjoner og presisjon.

3. Vårytelsestesting: Hver fjær gjennomgår 3 komplette kompresjonstester og belastningstester for å sikre stabil ytelse.

4. Inspeksjon av ferdig montasje: Dimensjonskontroll, lastkalibrering og visuell inspeksjon utføres for sammensatte produkter.

5. Endelig inspeksjon før levering: Prøveinspeksjon er implementert i samsvar med nasjonale standarder, og kun kvalifiserte produkter er tillatt for levering.

Vårt kvalitetsstyringssystem har oppnådd ISO 9001:2015-sertifisering, og alle produkter overholder internasjonale standarder som CE og API.

Utvalgsguide og støttetjenester

Vi gir profesjonell valgveiledning for å hjelpe kundene med å velge de best egnede produktene. Bare gi oss rørledningsparametere, driftstemperatur, forskyvning, installasjonsplass og annen relevant informasjon, så vil ingeniørene våre beregne og anbefale den optimale modellen og spesifikasjonen av Variable Spring Support for Pipeline.

Vi tilbyr også et komplett utvalg av støttetjenester som følger:

▶  Ikke-standard tilpasning: Spesialdesignede og produserte produkter for spesiell belastning, forskyvning eller begrenset installasjonsplass.

▶  Teknisk service på stedet: Profesjonelle ingeniører kan sendes ut for å veilede installasjon og igangkjøring på stedet.

▶  Garantiservice: Alle produkter leveres med 12 måneders garanti. Defekte produkter vil bli reparert eller erstattet gratis innen garantiperioden.

▶  Langsiktig reservedelsforsyning: Et komplett reservedelslager opprettholdes for å gi rask respons på kundenes reservedelsbehov.

Ta kontakt med salgsteamet vårt for ytterligere detaljer og tilbud om Variable Spring Support for Pipeline.
