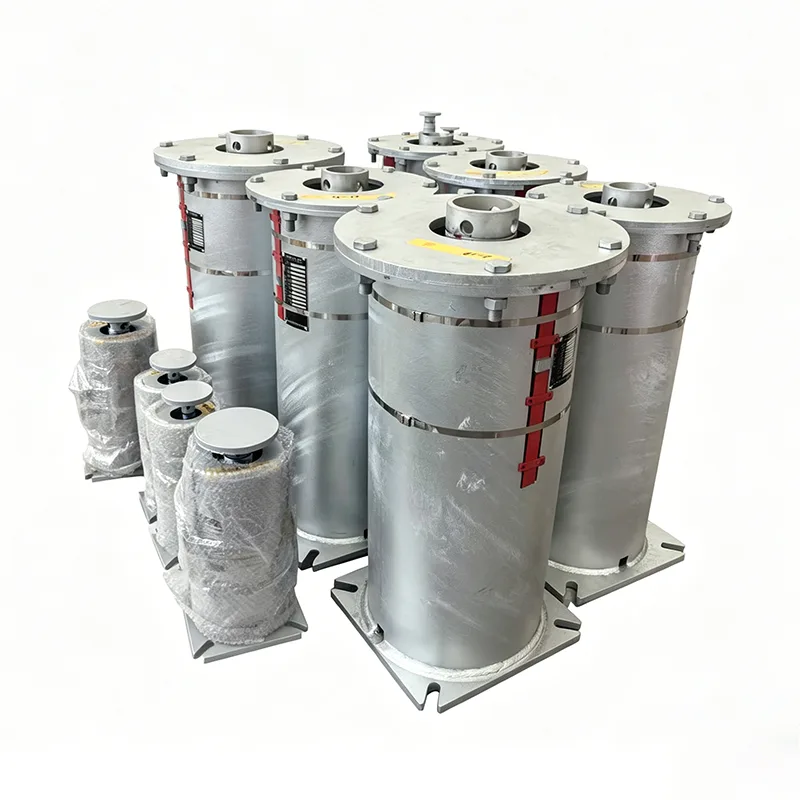

Termisk kraftverk Variabel fjærstøtte

I de komplekse rørledningssystemene for damp-vann, røykgass og luft og pulverisert kull i termiske kraftverk, er termisk forskyvning av rørledninger forårsaket av drastiske temperaturendringer en kjernefare som truer systemsikkerheten. Støttet av 14 år med teknisk akkumulering i rørledningsstøttefeltet, har Yangzhou Tianshun Pipeline Technology Co., Ltd. spesialutviklet Thermal Power Plant Variable Spring Support for termiske arbeidsforhold. Designet basert på prinsippet om momentlikevekt, gir dette produktet kontinuerlig elastisk støttekraft når vertikal termisk forskyvning oppstår i rørledninger, effektivt absorberer og kompenserer for forskyvningsspenning, hindrer rørledninger og tilkoblet utstyr fra å bli skadet av ytterligere påkjenninger, og sikrer langsiktig sikker drift av kraftverk.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Produktets tekniske spesifikasjoner

Variabel fjærhenger spesifikasjonstabell	Eksempel

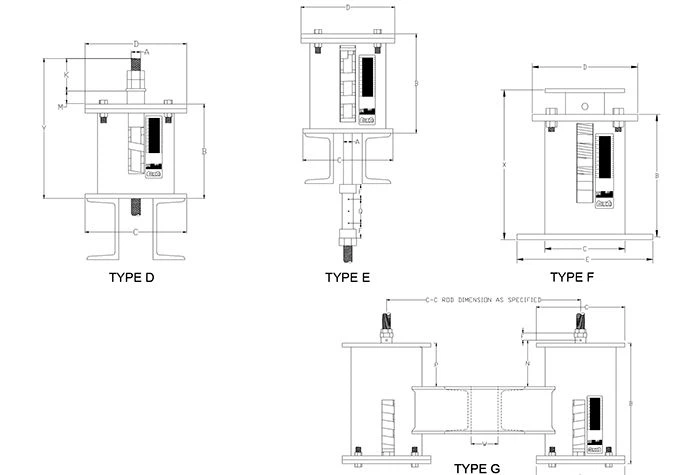

Opphengstype / konfigurasjon	Type A, B, C, D, E, F, G
Fjær Størrelse / Nr.	Nr. 0 - Nr. 22
Reiseområde	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftsbelastning	0,2 kN - 400 kN
Installert belastning (kald belastning)	kN / kgf
Driftsbelastning (varm belastning)	kN / kgf
Bevegelsesretning	Oppover / Nedover
Variabilitet (%)	≤ 25 % (standard)
Overflatebehandling	Varmgalv/ Malt
Husmateriale	Karbonstål (Q235/Q355)

Ingeniørapplikasjon og verdi

Rørledningssystemer i termiske kraftverk har ekstremt høye krav til påliteligheten til bærende deler. Ved utformingen av varmekraftverkets variable fjærstøtte har vi tatt hensyn til praktiske tekniske smertepunkter:

Eliminering av ekstra spenning: Innenfor det spesifiserte last-forskyvningsområdet opprettholder fjærmomentet og lastmomentet alltid dynamisk balanse, og unngår rørledningsdeformasjon eller skjøtelekkasje forårsaket av termisk ekspansjon og kald sammentrekning.

Nøyaktig kaldtilstandsinnstilling: Produsenten utfører forhåndskomprimeringsinnstilling strengt i henhold til installasjonsbelastningen gitt av brukeren, og fikserer indikatorplaten i den teoretiske kaldtilstandsarbeidsposisjonen gjennom posisjoneringsblokker, og sikrer at fjæren er midlertidig i en stiv tilstand under installasjon på stedet og unngår utilsiktet stress under konstruksjon.

Intuitiv drift og vedlikeholdsovervåking: Utformingen av den eksterne forskyvningsindikatorplaten lar drifts- og vedlikeholdspersonell intuitivt sjekke om forskyvningen av fjærstøtten under arbeidsbelastning stemmer overens med designet etter at rørledningen er satt i normal drift, noe som letter forebyggende vedlikehold.

Streng kvalitetskontroll og installasjonsspesifikasjoner

Hvert produkt gjennomgår omfattende intern testing før forsendelse

In-house testdeksler

Dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing (der det er aktuelt), fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres.

Merk: Intern testing er ikke ILAC-akkreditert tredjepartstesting

Tredjeparts bevitnet testing eller laboratorietesting er tilgjengelig som en valgfri, separat tilbudt tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Kjemisk sammensetningsanalyse, strekktesting, Charpy lavtemperatur slagtesting og hardhetstesting.

2. Sveis NDT

Magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT).

3. Testing av fjærbelastningsytelse

Inkludert last-forskyvningskurver.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Våre fordeler

Benchmarked mot LISEGA International Pipe Support System

Vår produktbelastningsnøyaktighet, teststandarder og dokumentasjonssystemer er benchmarked mot LISEGAs internasjonale rørstøttesystem.

Hva skiller oss fra

I motsetning til standard innenlandske produsenter som kun leverer selve produktet, tilbyr vi en last-forskyvningskurve med hver fjærenhet. Vi legger også til rette for tredjeparts SGS-testing og bevitnede inspeksjoner, og støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Hvorfor velge Tianshuns varmekraftverk med variabel fjærstøtte?

Rik erfaring innen termiske kraftprosjekter: Produktene er mye brukt i damp-vannrørledninger og opphengssystemer for kjeleutstyr til termiske kraftverk i inn- og utland, og har motstått testene av flere oppstarts- og avstengningssykluser.

Tilpasset ingeniørstøtte: Vi tilbyr full-prosess tekniske tjenester fra beregning av rørledningsspenning, typevalg og matching til installasjonsveiledning på stedet, og sikrer at hver støtte nøyaktig samsvarer med arbeidsforholdene.

Stabil leveringskjedelevering: Ved å stole på automatiserte produksjonslinjer og komplett testutstyr ved vår Jiangsu-base, sikrer vi levering av materialer i tide og av høy kvalitet for store batch-termiske kraftprosjekter.

Full livssyklusstøtte: Vi etablerer eksklusive prosjektfiler og gir tilstandsvurdering og utskiftingsveiledning under nedstengningsvedlikehold, noe som reduserer drifts- og vedlikeholdsrisikoen til kraftverk.
