Presisjonskonstante fjærstøtter for rørledning med store forskyvninger med jevn belastning

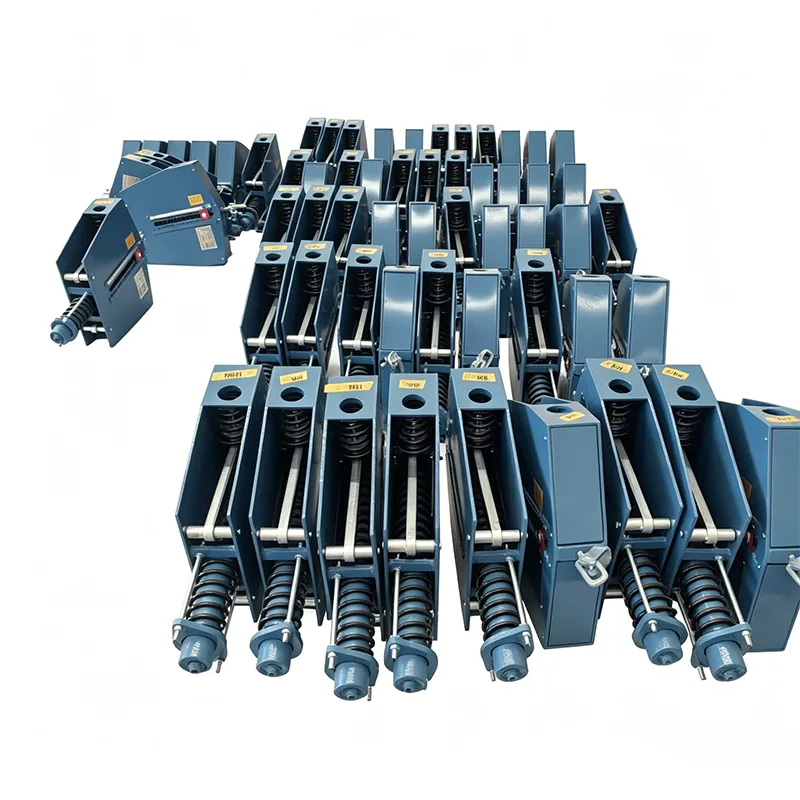

Noen linjer tilgir litt. Et kjølevannshode kan håndtere en 20 % endring i støttekraften uten at noen merker det. Men så er det linjer som ikke tilgir noe - innløpsrør til dampturbiner, reaktordyser, kompressorsugledninger, høyenergikjeleledninger. På disse kan selv en liten endring i vertikal kraft sette en flens ut av justering eller overbelaste en dyse. Det er da du går fra en variabel fjærstøtte til en konstant fjærstøtte. PåTianshun, vi har bygget konstante fjærstøtter i 14 år, og vi har lært at hvert prosjekt har minst en håndfull lokasjoner der disse ikke er omsettelige.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Mekanismen inne i en konstant fjærstøtte er designet for å levere en nesten flat støttekraft over hele bevegelsesområdet. Når røret beveger seg opp eller ned - noen ganger 200 mm, noen ganger mer - forblir belastningen på støttepunktet innenfor et stramt bånd, typisk ±5 % eller bedre. Dette oppnås gjennom et spak- og fjærspiralarrangement, ofte med en klokkesveiv eller en kammekanisme, avhengig av designserien. Vi produserer både horisontale og vertikale rammetyper, og vi kan matche monterings- og dimensjonskonvolutten for å passe til dine eksisterende rørstøttetegninger.

Hvor konstant fjærstøtter passer inn i et støttesystem

En konstant fjærstøtte fungerer aldri alene. På en høytemperatur dampledning, for eksempel, vil du vanligvis se den konstante fjærenheten fungere sammen medpipe skosom sprer belastningen ogrørstøttersom håndterer sidesikringen. På luftledninger er den samme konstante fjærmekanismen ofte innebygd i enfjærhengerkonfigurasjon — fjæren sitter i et toppmontert hus, og en fallstang kobles til røret under. Når ledningen krever termisk isolasjon til støttepunktet, vil vi ofte parre konstantfjæren med en forhåndsisolert rørstøtte for å holde isolasjonen kontinuerlig og forhindre varmetap eller kondens ved klemmen. Selv om fjæren i seg selv er den høyspesifiserte komponenten, fungerer hele systemet bare hvis de tilstøtende støttene er utformet riktig.

Produktets tekniske spesifikasjoner

Standarder vi følger

ANSI/MSS SP-58 og SP-69 for design og produksjon

ASME B31.3 for prosessrørapplikasjoner

GB/T 17116

Også produsert etter DIN, JIS eller klientspesifikke datablad

Vårt fabrikkkvalitetssystem er ISO 9001:2015-sertifisert. Tredjepartsinspeksjon til ASME-, API- eller PED-krav er tilgjengelig.

Spørsmål kunder stiller

Q1: Hvordan vet jeg om jeg virkelig trenger en konstant fjærstøtte, eller om en variabel en vil gjøre det?

Sjekk din rørspenningsrapport. Hvis den tillatte lastvariasjonen på det støttepunktet er under 6-8 % av den varme lasten, er du i konstant fjærterritorium. Hvis dysebelastningsgrensen på det tilkoblede utstyret er veldig stramt, samme ting. Hvis du er i tvil, send oss ​​den isometriske belastningen, så hjelper vi deg med å bestemme deg – uten kostnad.

Q2: Kan du matche dimensjonene til en eksisterende konstant fjærstøtte vi erstatter?

Ja, vi reverserer regelmessig og bygger erstatninger for aldrende enheter. Send oss ​​de gamle navneskiltdataene, de totale dimensjonene og kravene til last og reise. Vi skal lage en ny enhet som passer til samme boltmønster og tilkoblingshøyder.

Q3: Hva er den største konstante fjærstøtten du har bygget?

Vi har levert enheter med en lastekapasitet på over 40 tonn og en rekkevidde på 350 mm. Disse var for tungveggede hoveddamprør i et kraftverk. Vi kan gå større om nødvendig, men på et visst tidspunkt er det fornuftig å diskutere om flere mindre enheter eller en annen støtteordning vil være mer praktisk.

Q4: Hvordan tester du en konstant fjærstøtte før frakt?

Vi monterer enheten på en testramme, setter den til spesifisert belastning og sykler den gjennom hele bevegelsen flere ganger mens vi registrerer belastningen i flere posisjoner. Lastvariasjonen må falle innenfor det garanterte toleransebåndet, typisk ±5 %. Vi plotter den faktiske last-avbøyningskurven og inkluderer den i testrapporten. Reisevekten er kalibrert og låsepinnene er installert for transport.

Q5: Kan du bygge dem i rustfritt stål for offshore eller korrosive miljøer?

Ja. Vi har bygget komplette konstantfjærstøtter i 304 og 316 rustfritt stål for offshore-plattformer og kyst-LNG-terminaler. Vi tilbyr også spesielle malingssystemer – offshore marine malinger, høytemperatur sinkrike primere – avhengig av installasjonsmiljøet.

Q6: Hva er ledetiden for en konstant fjærstøtteordre?

Tilpassede konstantfjærmonteringer sendes vanligvis innen 35–45 dager fra ordrebekreftelse. Hvis du har flere enheter med identiske designparametere, kan vi batchprodusere og forkorte tidsplanen. Nødutskiftninger for en enkelt defekt enhet kan noen ganger fremskyndes til 20–25 dager – snakk med oss ​​om tidslinjen din.

Testing og dokumentasjon

Konstante fjærstøtter forlater fabrikken vår med en dokumentasjonspakke som inkluderer:

Lasttestrapport med faktisk last-avbøyningskurve

Dimensjonell inspeksjonsrapport

Materialsertifikater (EN 10204 3.1)

Kvalifikasjonsposter for sveiseprosedyrer (hvis aktuelt)

Installasjons- og vedlikeholdsinstruksjoner

Bilder av den ferdige enheten med serienummer synlig

Vi kan også arrangere uavhengig tredjeparts inspeksjon under testing. SGS, BV og TÜV har alle vært vitne til tester i vårt Yangzhou-anlegg.

Tilpasning vi håndterer

Ingen to konstante fjærapplikasjoner er helt like. Gjennom årene har vi tilpasset:

Rammeorientering (gulvmontert, veggmontert, takhengt, omvendt)

Ikke-standard kjørelengder og lastetrinn

Dobbelfjærdesign for svært tung belastning i en kompakt ramme

Innebygd hydraulisk demping for seismiske eller høyvibrerende steder

Posisjonsindikering med mulighet for fjernavlesning

Høytemperaturfjærer for dampledninger som opererer over 450°C

Du sørger for rørbelastningene og de romlige begrensningene, og vi vil konstruere en konstant fjærstøtte som bolter seg rett inn.

Notater fra den virkelige verden fra ingeniørteamet vårt

Noen praktiske punkter vi har lært fra prosjekter over hele verden:

Når du spesifiserer en konstant fjærstøtte, kontroller også støttestålet. En konstant fjærenhet i seg selv kan være tung - noen ganger over ett tonn - og den strukturelle bjelken den sitter på må håndtere det pluss rørbelastningen.

Angi alltid låsepinner for frakt. Uten dem kan fjæren bevege seg under transport og skalaen kan skifte. Pinnene våre er malt knallrøde slik at mannskapet på stedet ikke kan gå glipp av dem under installasjonen.

Hvis enheten skal installeres utendørs i støvete eller sandholdige omgivelser, bør du vurdere forseglede dreiebøssinger eller smørenipler. Smuss i spakmekanismen er en av de få tingene som kan føre til at en konstant fjær henger seg opp.

På erstatningsjobber, verifiser eksisterende reiseretning og tilgjengelig plass før vi produserer. Vi har sett tilfeller der den originale enheten ble stappet inn i et tett hjørne, og den nye trengte en litt annen ramme for å passe.

Hvorfor Tianshun for Constant Spring Supports?

Konstante fjærstøtter er høypresisjonsenden av rørstøtteverdenen. Du har ikke råd til å ha en som underpresterer, fordi det tilkoblede utstyret vanligvis er det dyreste på tomten. Vi bygger disse enhetene med den forståelse at noen kommer til å sette dem i drift klokken 03.00 under oppstart av anlegget, og de må jobbe første gang.

Våre konstante fjærstøtter kjører i dag i kraftblokker med kombinert syklus, råoljeenheter i raffinerier, kjøleledninger for etylenknekker og LNG-kaldboksrør. Hver av dem ble produsert i vår egen Yangzhou-fabrikk, lasttestet av teamet vårt og sendt med full dokumentasjon. Vi pakker ikke om andres produkter – vi lager dem selv.

Hvis prosjektet ditt inkluderer konstante fjærstøtter, fjærhengere eller forhåndsisolerte rørsko, send oss ​​din støtteliste eller belastningsdata. Vi utarbeider et tilbud direkte fra fabrikken, komplett med et utvalgsdatablad og leveringsplan. Du er også velkommen til å besøke vår produksjonslinje og se hvordan vi bygger og tester disse enhetene før de forlater butikken.
