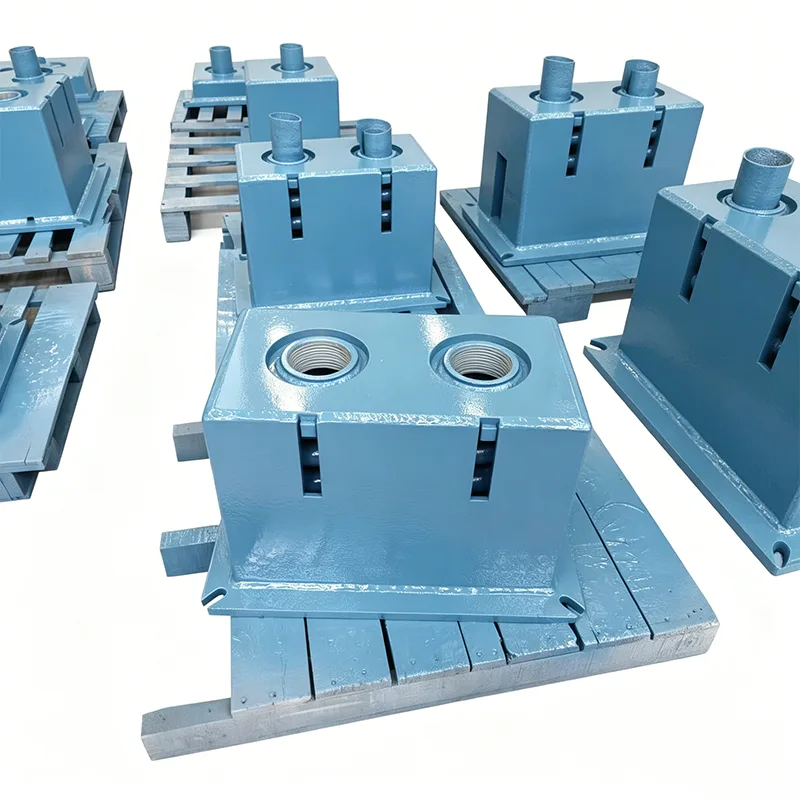

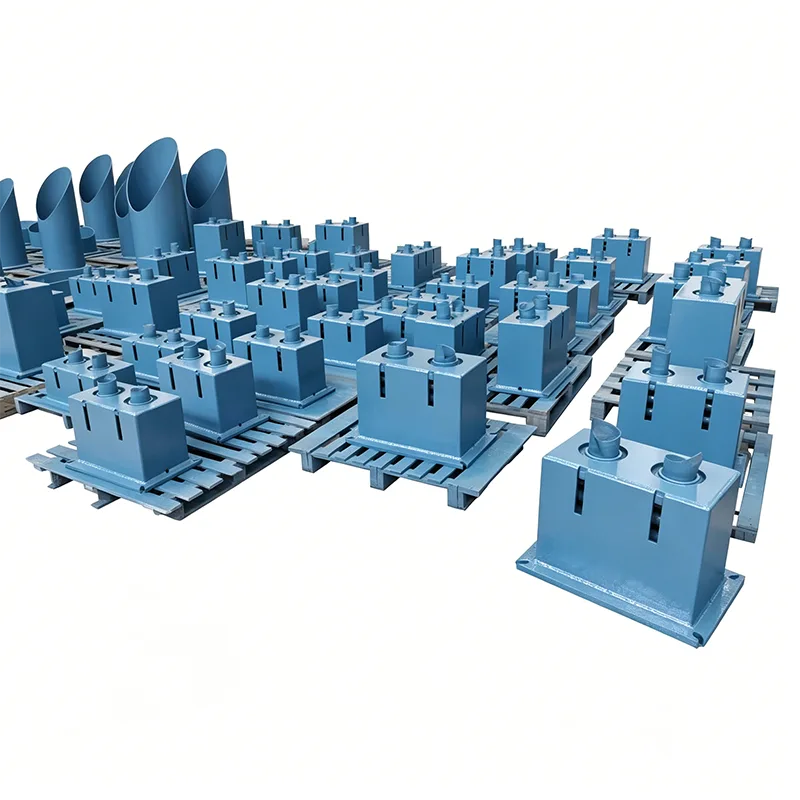

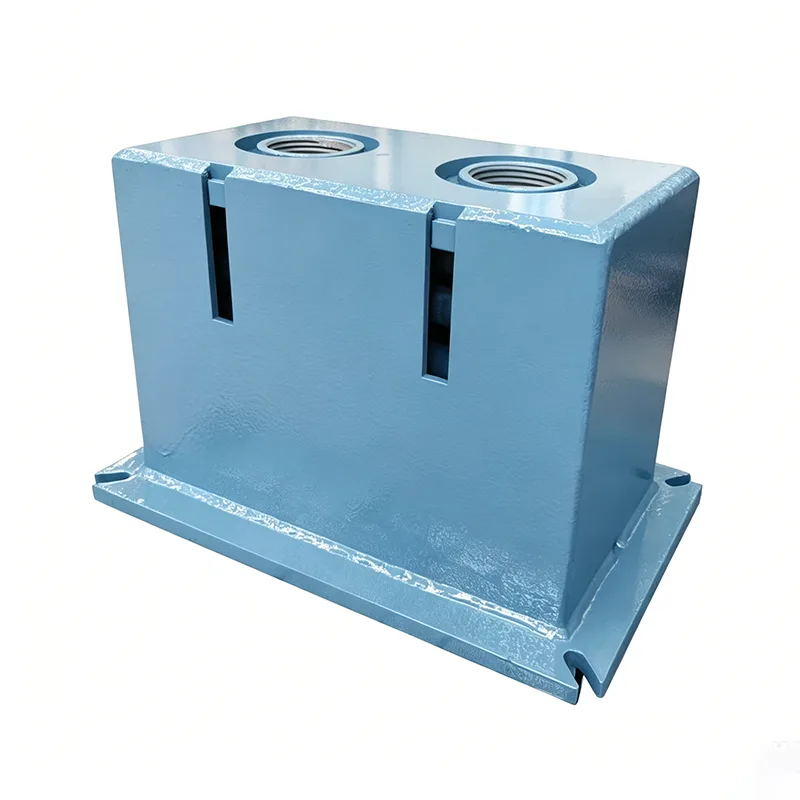

Big Ton Spring Supports

Yangzhou Tianshun Pipeline Technology Co., Ltd. ble grunnlagt i 2012 og har omfattende FoU- og produksjonsekspertise innen kraftige rørledningsstøtteløsninger. Våre Big Ton Spring Supports er en tilpasset produktlinje utviklet for ekstremt høye belastningsforhold, og bryter belastningsgrensen til konvensjonelle fjærhengere. Designet eksklusivt for ekstreme scenarier med enkelt løftepunkter som overstiger 100 tonn, har de blitt distribuert med suksess i flere nasjonalt nivå viktige energiprosjekter.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Hva er tunge arbeidsforhold? Industriens smertepunkter

I storskala energi- og petrokjemiske prosjekter inkluderer rørledninger med ekstreme belastninger:

Ultra-stor diameter tykkveggede rørledninger: DN1200+, veggtykkelse ≥50 mm, vekt per meter over 5 tonn

Store utstyrsforbindelsesrørledninger: Innløp/utløp av reaktorer, varmeovner, dampturbiner, enkelt løftepunktlast over 100 tonn

Langspennende rørstativnett: Spennvidde ≥30 meter, med massive konsentrerte belastninger

Spesiallegerte rørledninger: Dupleks stål, nikkelbaserte legeringsrørledninger, langt tyngre enn karbonstål på grunn av høy materialtetthet

Begrensninger for konvensjonelle produkter:

Maksimal belastning av standard fjærhengere overstiger vanligvis ikke 40 tonn

Vanlige strukturer deformeres og mister stabilitet over 80 tonn

Multi-gruppe parallell tilkobling klarer ikke å sikre synkronisering, noe som forårsaker eksentrisk belastning

Svært få innenlandske produsenter kan på en pålitelig måte produsere 100 tonn+ støtter

Big Ton Spring Supports er spesialbygd for å løse denne bransjeomfattende utfordringen.

Produktets tekniske spesifikasjoner

Kjerneteknologiske gjennombrudd

Multi-Spring Synchronous Parallell Technology

Sentralt symmetrisk arrangement for jevn kraftfordeling over 4–8 fjærgrupper

Individuell fjærtesting/tilpasning, stivhetsavvik ≤2 %

Patentert lastbalanseringsmekanisme garanterer 100 % synkron kompresjon

Eliminerer eksentrisk belastning i parallelle flerfjærsystemer

Ultra-høy styrke strukturelt system

Q460C høyfast stål, 80 % høyere flytegrense enn standardmaterialer

Integrert boks-type struktur, 3 ganger høyere bøye/torsjonsstivhet enn konvensjonelle design

Finite element-optimalisering eliminerer spenningskonsentrasjonspunkter

Strukturell deformasjon ≤0,5 mm under full belastning

Heavy-Duty Connection Technology med stor diameter

42CrMo legert stål pinneaksler (slukt og herdet)

Maks pinnediameter 150 mm, enkeltaksellastkapasitet over 300 tonn

Selvsmørende kobberlegeringer, friksjonskoeffisient ≤0,08

Minimerer friksjonspåvirkning, forbedrer belastningskonstansen betydelig

Høypresisjons produksjonsprosess

CNC flamme + plasma komposittskjæring for bærende plater

CNC-boring for nøkkelhull, posisjonsnøyaktighet ±0,05 mm

Avspenningsbehandling etter sveis eliminerer gjenværende stress

En-klemme maskinering på store CNC portalsentre

Flerlags sikkerhetsbeskyttelse

Dobbel beskyttelse: mekanisk grense + hydraulisk buffering

Overbelastningsalarm utløses ved 110 % nominell belastning

Redundant design: sikker drift selv om en fjærgruppe svikter

Anti-veltestruktur sikrer stabilitet under sidekrefter

Dedikert test- og verifikasjonssystem

300-tonns dedikert lasttester for 100 % fulllastvalidering

Kontinuerlig datainnsamling med full slag (10 avlesninger per sekund)

Konstansberegning i sanntid – ukvalifiserte enheter sendes aldri

Simulert utmattelsestesting bekrefter langsiktig pålitelighet

Fabrikktest- og valideringsprotokoll

Hver Big Ton Spring Support gjennomgår obligatorisk testing før levering:

Inspeksjon av innkommende materiell

Spektralanalyse for høyfast stålsammensetning

Fjærstålhardhet og metallografisk testing

Ultrasonisk feildeteksjon for interne defekter

Strekktesting av mekaniske egenskaper

Kvalitetskontroll under prosess

3-koordinat dimensjonal inspeksjon for CNC deler

100 % UT ultrasonisk sveisefeildeteksjon

100 % MT magnetisk partikkelsveiseinspeksjon

Fjærgruppe last-forskyvning kurvetilpasning

Slutttest med full belastning (kjernetrinn)

300-tonns tester trinnbelastning: 0→50%→100%→120%

Fullslagstesting med 50+ målepunkter

Verifisering av lastkonstans (må være ≤±3 %)

Kontroll av strukturell deformasjon (må være ≤0,5 mm)

Validering av synkroniseringsnøyaktighet (≤2 % gruppeavvik)

Leveringsdokumentasjon

Sertifikater for fullstendig materialkvalitet

Deteksjonsrapporter for sveisefeil

Vårens matchende testrapporter

Fulllast testkurverapporter

Finite element analyse rapporter

Produktkvalifikasjonsbevis

Typiske søknadstilfeller

Case 1: 20 millioner tonn/år raffinering og kjemisk integreringsprosjekt

Produkt: 150 tonn Big Ton konstant kraftfjærstøtte

Bruk: Hydrogeneringsreaktor utløpsrørledning

Forhold: 150 tonns last, 250 mm forskyvning, 420 ℃ høy temperatur

Resultat: 3 års stabil drift, konstanthet opprettholdt innenfor ±2,5 %

Tilfelle 2: Ultra-superkritisk 1000MW strømenhet

Produkt: 120 tonns kraftig oppheng med konstant kraft

Bruksområde: Hoveddamprørledning

Forhold: 120 tonns last, 300 mm forskyvning

Resultat: Bestått kraftverksaksept ved første forsøk, null driftsproblemer

Sak 3: LNG-terminalprosjekt

Produkt: 80 tonn lavtemperatur kraftig støtte

Bruksområde: Hovedrørledning for kjøleboks

Forhold: -162 ℃ kryogent miljø, 80 tonns belastning

Resultat: Korrekt materialvalg ved lav temperatur, ingen sprø problemer

Tilpasset prosjektserviceprosess

Teknisk konsultasjon før prosjekt

Dedikert ingeniør for å samle detaljerte arbeidstilstandsparametere

Foreløpig design med last-forskyvning matchende beregning

Verifisering av endelig element strukturell styrke/stivhet

Teknisk forslag + tilbudslevering

Design bekreftelse

Detaljerte tekniske tegninger (kontur, lasttabeller)

Bilateral bekreftelse av sentrale tekniske parametere

Utvikling av inspeksjons- og testplan (ITP).

Produksjonsstart etter signert godkjenning

Sporing av produksjonsfremdrift

Ukentlig produksjonsbildeoppdateringer

Kundevitne muligheter for viktige milepæler

Tredjeparts inspeksjonsstøtte hele veien

Teknisk avklaringssvar i sanntid

Fabrikkgodkjenning

Full-last testvitne på stedet tilgjengelig

Visning av testdata i sanntid

Fullstendig dokumentasjonsoverlevering

Profesjonell emballasje og frakt

Støtte på stedet

Teknisk personell for installasjonsveiledning

Igangkjøring og lastkalibreringshjelp

Oppfølgingsbesøk etter igangsetting

Livsvarig teknisk støtte

Big Ton Spring Supports setter den tekniske standarden for kraftig rørledningsstøtte. Vi presser industrigrenser, og leverer pålitelige løsninger med ultrahøy belastning for dine kritiske ingeniørprosjekter gjennom streng testing og dokumentert prosjekterfaring.
