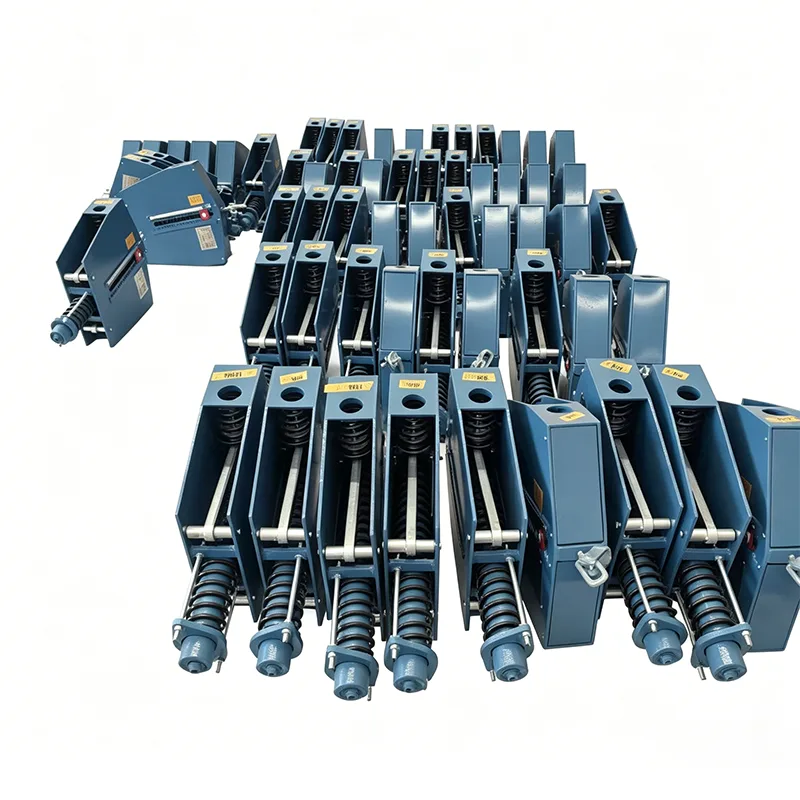

Hengende konstant fjærstøtte

På mange industriområder finnes utstyr, passasjer, ventilgrupper eller andre hindringer under rørledninger, noe som gjør gulvmonterte støtter umulige å installere. I mellomtiden opplever enkelte rørledninger med stor diameter termiske forskyvninger som overstiger 100 mm, og belastningssvingningene til vanlige variable fjærstøtter vil føre til at rørledningsspenningen overskrider tillatte grenser.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

The Hanging Constant Spring Support løser denne bransjeutfordringen perfekt. Den er installert med oppheng fra overliggende stålkonstruksjoner, og opptar ingen plass under rørledningene, samtidig som den leverer en konstant støttekraft med en fluktuasjonsrate på ≤5 % over hele slaget.

Produktets tekniske spesifikasjoner

Sammenligning mellom hengende og gulvmonterte installasjonsmetoder

De to installasjonsmetodene har sine respektive gjeldende scenarier for forskjellige stedsforhold, og hengende konstant fjærstøtter tilbyr uerstattelige fordeler i miljøer med begrenset plass:

Strukturell design optimalisert eksklusivt for opphengsforhold

Basert på den generelle konstante fjærstøttedesignen, har Hanging Constant Spring Supports gjennomgått målrettede optimaliseringer for spenningsegenskapene til opphengsinstallasjon:

▶  Smidde integrerte løftekroker: Toppløfteører bruker monolitisk smiteknologi uten sveisefeil, og oppnår en sikkerhetsfaktor på 2,5 ganger.

▶  Anti-sving-begrensende enhet: Utstyrt med tverrgående begrensende strukturer for å forhindre overdreven svingning i rørledningen under drift.

▶  Justerbar hengerstang: Standard 1–3 m justerbare hengerstenger for å tilpasses ulike installasjonshøyder.

▶  Fallbeskyttelsesdesign: Doble sikkerhetsmekanismer er installert ved alle tilkoblingspunkter for å forhindre fall i store høyder.

▶  Visuell forskyvningsindikator: Plater i stor skala er montert på siden for enkel observasjon av driftsstatus for bakkepersonell.

Full serie standard spesifikasjonsdiagram

Fem standardserier med hengende konstant fjærstøtter er tilgjengelige for å dekke de fleste industrielle brukskrav:

Alle produkter er i samsvar med GB/T 17116.2, ANSI/ASME B31.1 og API RP 551 standarder.

Målt ytelse vs. industristandarder

Nøkkelytelsesindikatorene til Hanging Constant Spring Supports overgår alle nasjonale standardkrav. Alle data kommer fra 100 % fullstendige inspeksjonsposter fra vårt CNAS-akkrediterte laboratorium:

Sporbart kvalitetskontrollsystem for hele livssyklusen

For å sikre absolutt sikkerhet for produkter installert i store høyder, tildeler vi en unik produktidentifikasjonskode til hver Hanging Constant Spring Support, noe som muliggjør full livssyklussporbarhet:

▶  Raw Material Sporbarhet: Hvert parti med stål er ledsaget av det originale Mill Test Certificate (MTC), og spektralanalyseresultater er bundet til identifikasjonskoden.

▶  Produksjonsprosessposter: Operatører og tidsstempler for alle kritiske prosesser (sveising, varmebehandling, montering) er fullstendig dokumentert.

▶  Inspeksjonsrapportarkivering: Alle inspeksjonsrapporter konverteres til elektroniske filer og kan søkes på nettet via identifikasjonskoden.

▶  Fabrikkmerking: Den unike identifikasjonskoden, produksjonsdatoen og inspektørnummeret er inngravert på produktets navneskilt.

▶  Sporing etter salg: Informasjon om produktinstallasjon og drift legges synkront inn i systemet, og gir livslang teknisk støtte.

Typiske applikasjonsscenarier og sporrekord

Hanging Constant Spring Supports har blitt brukt med suksess i over 320 industriprosjekter over hele verden, med kumulative leveranser som overstiger 180 000 enheter. Typiske scenarier inkluderer:

▶  Seksjoner i stor høyde av hoveddamp- og gjenoppvarmingsdamprørledninger i kraftverk

▶  Forhøyede prosessrørledninger i områder med petroleumsraffinerier

▶  Tank-topprørledninger i LNG-mottaksterminaler

▶  Suspenderte deler av masovns varmluftsrørledninger i stålverk

▶  Damprørledninger på tvers av elver og veier i byer

▶  Rørledninger med stor diameter i konvensjonelle øyer med kjernekraftverk

Vi kan gi kopier av tidligere prosjektkontrakter, eierakseptrapporter og operasjonsbilder på stedet som bevis på våre evner.

Eksklusiv installasjon og tekniske tjenester

Som svar på de spesielle kravene til installasjon i stor høyde for hengende støtter, tilbyr vi eksklusive tjenester:

▶  Gratis installasjonsnodedesign og lastberegning

▶  Utsending av sertifiserte driftsingeniører i stor høyde for installasjonsveiledning på stedet

▶  Levering av dedikerte installasjonsverktøy og sikkerhetsutstyr

▶ 18 måneders garantiperiode, 6 måneder lengre enn industristandarden

▶  regelmessige inspeksjonstjenester for å sikre langsiktig sikker drift av produktene

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva hvis installasjonshøyden er utilstrekkelig?

A: Vi kan tilpasse versjoner av korte hengestanger i henhold til den faktiske høyden på stedet, eller tilby topp innebygde installasjonsløsninger for å maksimere plassbesparelser ved installasjon.

Spørsmål: Hvordan justere støttebelastningen fra bakken?

A: Alle modeller er utstyrt med bakkejusterbare enheter. Finjustering av lasten kan fullføres fra bakken ved hjelp av en dedikert utvidet skiftenøkkel, noe som eliminerer behovet for operasjoner i store høyder.

Spørsmål: Hvordan beskyttes produkter under transport?

A: Vi bruker spesialtilpassede trekasser med innvendige dempingsmaterialer og festeanordninger for å forhindre deformasjon av koblingsstangmekanismen under transport. En transportlås er også inkludert for å sikre at produktene kommer til stedet i perfekt stand.
