Hvordan beskytter hydrauliske snubbere rørledninger mot seismiske og dynamiske belastninger?

Rørledninger er livslinjen til moderne industri, og transporterer olje, gass, kjemikalier og vann over store avstander. Imidlertid er de sårbare for en rekke eksterne krefter, inkludert seismiske hendelser, vindbelastninger, vannslag og trykkstøt. Disse dynamiske og seismiske belastningene kan forårsake katastrofal rørledningssvikt hvis de ikke håndteres riktig.Hydrauliske dempereer de kritiske sikkerhetsanordningene som beskytter rørledninger mot disse kreftene. En hydraulisk demper, også kjent som en støtdemper eller seismisk demper, er en mekanisk enhet som tillater langsom, kontrollert termisk bevegelse av rørledningen mens den låses stivt under raske dynamiske belastninger, og forhindrer derved overdreven forskyvning og stress. Hos Yangzhou Tianshun Pipeline Technology Co., Ltd., har fabrikken vår utviklet høyytelses hydrauliske snubbere i over 25 år, og vi har sett deres viktige rolle i å sikre kritisk infrastruktur over hele verden.

Beskyttelsesmekanismen til en hydraulisk snubber er basert på et enkelt, men svært effektivt prinsipp: hastighetsfølsom låsing. Under normale driftsforhold lar snubberen rørledningen ekspandere og trekke seg termisk sammen i en langsom hastighet, og tilpasser termisk vekst uten begrensninger. Men når en seismisk hendelse eller en plutselig dynamisk belastning oppstår, merker snubberen den raske økningen i hastighet og låser seg øyeblikkelig, og fungerer som en stiv stag som holder røret tilbake og forhindrer overdreven bevegelse. Denne raske responsen oppnås gjennom et presisjonskonstruert hydraulisk system som inkluderer et stempel, en sylinder fylt med en spesialisert silikonvæske og en sofistikert ventilmekanisme. Våre hydrauliske snubbere er designet for å svare på millisekunder, og sikrer at rørledningene er beskyttet mot de mest alvorlige seismiske og dynamiske hendelsene. I denne omfattende veiledningen vil vi fordype oss i konstruksjon, hydraulikk og materialer som gjør hydrauliske snubbere uunnværlige for rørledningssikkerhet, og vi vil gi detaljerte tekniske spesifikasjoner og bruksveiledning fra fabrikkens omfattende erfaring.

Innholdsfortegnelse

• 1. Hva er arbeidsprinsippet til en hydraulisk snubber?
• 2. Hvordan reduserer hydrauliske snubbere seismiske og dynamiske belastninger?
• 3. Hva er de viktigste tekniske spesifikasjonene til våre hydrauliske snubbere?
• 4. Hvordan kan riktig installasjon og vedlikehold sikre Snubber-ytelse?
• Ofte stilte spørsmål (FAQ)
• Konklusjon og tilpasset snubberkonsultasjon

Hva er arbeidsprinsippet til en hydraulisk snubber?

I kjernen er en Hydraulic Snubber en hastighetsfølsom energiabsorberende enhet som gir både bevegelsesfrihet for termisk ekspansjon og stiv tilbakeholdenhet under dynamiske belastninger. Enheten består av en sylinder fylt med en høyviskøs silikonvæske, et stempel med spesialdesignede åpningspassasjer og en fjærbelastet tilbakeslagsventil. Under normale langsomme termiske bevegelser beveger stempelet seg gjennom væsken med lav hastighet, slik at væsken kan strømme gjennom åpningen og tilbakeslagsventilen med minimal motstand. Denne frie bevegelsen, typisk mindre enn 100 mm/sek., gir plass til termisk ekspansjon uten å påføre rørledningen betydelige belastninger. Men når en dynamisk hendelse som et jordskjelv eller en vannhammer genererer en høyhastighetsbevegelse, blir væskestrømmen gjennom åpningen svært begrenset på grunn av trykkfallet over stempelet. Tilbakeslagsventilen lukkes, og tvinger væsken gjennom en kontrollert bypass, og skaper en dempende effekt som motstår den raske bevegelsen. Låsevirkningen er progressiv, noe som betyr at snubberen gir økende motstand når hastigheten øker, og blir effektivt en stiv stopp for hendelser med svært høy hastighet.

Viktige operasjonelle prinsipper for våreHydrauliske Snubbere:

• Hastighetsfølsom låsing:Snubberen er innstilt til å låse ved en spesifikk hastighetsterskel, typisk mellom 50 og 150 mm/sek, avhengig av bruken. Dette sikrer at den forblir ulåst for normal termisk ekspansjon, men låses umiddelbart for seismiske hendelser.
• Progressiv motstand:I motsetning til en mekanisk stopp, som gir en plutselig, stiv begrensning, tilbyr den hydrauliske demperen progressiv motstand som øker med hastigheten. Dette demper støtbelastningen, og reduserer toppkraften som overføres til rørledningen og dens støtter.
• Termisk kompensasjon:Snubberen er designet for å imøtekomme både forlengelses- og kompresjonsbevegelser, slik at rørledningen kan utvide seg og trekke seg sammen fritt innenfor sitt normale driftsområde.
• Feilsikker design:I tilfelle en hydraulisk væskelekkasje eller tetningssvikt, er snubberen designet for å låse seg automatisk, og forhindrer at rørledningen blir ubeskyttet.
• Justerbar låsefølsomhet:Mange av våre hydrauliske snubbere tillater feltjustering av låsehastigheten, noe som muliggjør finjustering for å matche de spesifikke seismiske designkriteriene for rørledningen.

Et praktisk eksempel fra et petrokjemisk anlegg i Midtøsten illustrerer arbeidsprinsippet i aksjon. Anlegget hadde en damprørledning med stor diameter som opplevde betydelig termisk ekspansjon under normal drift, med bevegelser på opptil 150 mm. Imidlertid er regionen også utsatt for mindre seismisk aktivitet. Standard rørstøtter tillot den termiske bevegelsen, men kunne ikke begrense røret under et jordskjelv. Ved å installere våre hydrauliske snubbere på strategiske steder, oppnådde anlegget fri termisk bevegelse under normale forhold, mens snubberne låste seg under seismiske hendelser, noe som begrenset rørforskyvningen til sikre nivåer. Anleggslederen rapporterte at snubberne fungerte feilfritt under et jordskjelv med styrke 5,2, og forhindret skade på rørledningssystemet.

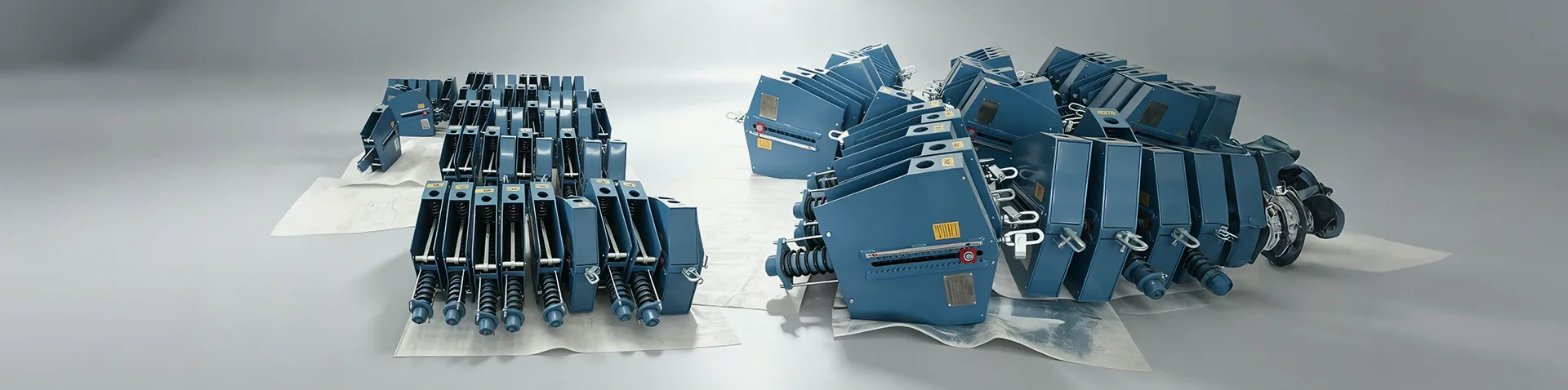

Vår fabrikk klYangzhou Tianshun Pipeline Technology Co., Ltd.produserer Hydrauliske Snubbere med en rekke låsefølsomheter og slagkapasiteter for å passe til forskjellige rørledningsstørrelser og driftsforhold. Vi bruker høyverdig rustfritt stål for fuktede deler, og vår silikonvæske er kjemisk inert og stabil over et bredt temperaturområde. Hver snubber er testet på en dynamisk testrigg for å verifisere dens låse- og dempningsegenskaper. Denne forpliktelsen til presisjonsteknikk sikrer at våre hydrauliske snubbere gir pålitelig beskyttelse for rørledninger i de mest krevende miljøene.

Hvordan reduserer hydrauliske snubbere seismiske og dynamiske belastninger?

Seismiske hendelser og dynamiske belastninger genererer komplekse krefter som virker på rørledninger i flere retninger.Hydrauliske demperetakle disse kreftene ved å gi en kombinasjon av stiv tilbakeholdenhet og energispredning. Når en seismisk bølge beveger seg gjennom bakken, får den rørledningen til å bevege seg med bakken, men fordi rørledningen er en lang, sammenhengende struktur, får dens treghet den til å henge etter bakkebevegelsen. Denne differensielle bevegelsen kan indusere bøyespenninger og aksiale belastninger som overskrider rørets designgrenser. En Hydraulisk Snubber låser seg under den seismiske hendelsen, kobler røret til støttestrukturen og forhindrer overdreven relativ bevegelse. I tillegg sprer snubberens hydrauliske demping en del av den seismiske energien som varme, og reduserer den totale belastningen på rørledningen og dens støtter.

Viktige belastningsdempende mekanismer for hydrauliske snubbere:

• Forskyvningsbegrensning:Ved å låse under høy hastighet begrenser snubberen forskyvningen av rørledningen under en seismisk hendelse, og holder den innenfor designomhyllingen til røret og dets støtter.
• Energispredning:Den hydrauliske dempingseffekten konverterer en del av den kinetiske energien fra den dynamiske belastningen til varme, og reduserer kraften som overføres til rørledningen og dens strukturelle støtter.
• Lastomfordeling:Hydrauliske snubbere er strategisk plassert langs rørledningen for å fordele den seismiske belastningen jevnt, og forhindre konsentrasjon av stress på bestemte punkter.
• Resonansforebygging:Ved å gi en dempende effekt, hjelper snubberen til å forhindre at rørledningen resonerer ved sin naturlige frekvens, noe som kan forsterke dynamiske belastninger.
• Beskyttelse mot vannslag:Den raske låsingen av snubberen under plutselige trykkstøt (vannslag) forhindrer at rørledningen beveger seg for mye, noe som reduserer risikoen for leddseparasjon eller støttefeil.

En casestudie fra et anlegg for flytende naturgass (LNG) i Sørøst-Asia demonstrerer effektiviteten til hydrauliske snubbere for å redusere seismiske belastninger. Anlegget lå i en seismisk aktiv sone og hadde et 2 km langt overjordisk rørsystem. Etter en seismisk risikovurdering installerte ingeniører over 100 Hydrauliske Snubbere på kritiske støttesteder. Under et jordskjelv på 6,2 ble snubberne låst som designet, noe som begrenset rørforskyvningen til det beregnede sikre området. Inspeksjoner etter hendelsen avdekket ingen skade på rørsystemet, og anlegget var i stand til å gjenoppta driften innen 48 timer. Anleggslederen krediterte Hydraulic Snubbers for å forhindre det som kunne ha vært en katastrofal fiasko.

Vår fabrikk produserer Hydrauliske Snubbere i en rekke konfigurasjoner, inkludert enkeltvirkende og dobbeltvirkende typer, for å passe til forskjellige lastretninger og størrelser. Vi tilbyr også snubbere med innebygd visuell posisjonsindikator som lar vedlikeholdspersonell sjekke snubberens status med et øyeblikk. Vårt ingeniørteam kan utføre en snubber-dimensjonerings- og plasseringsstudie, ved å bruke finite element-analyse (FEA) for å modellere rørledningens respons på seismiske og dynamiske belastninger. Dette sikrer at snubberne er optimalt plassert og dimensjonert for å gi den mest effektive beskyttelsen. Med våre Hydrauliske Snubbere kan rørledningsoperatører ha tillit til at deres infrastruktur er forberedt for selv de mest alvorlige seismiske og dynamiske hendelsene.

Hva er de viktigste tekniske spesifikasjonene til våre hydrauliske snubbere?

T.S. MACHINARY produserer et omfattende utvalg av Hydrauliske Snubbere for ulike rørledningsapplikasjoner. Vår produktlinje inkluderer snubbere med forskjellige lastekapasiteter, slaglengder og låsehastigheter for å passe de spesifikke kravene til kraftverk, raffinerier og industrianlegg. Alle våre Hydrauliske Snubber-produkter er produsert i henhold til ISO 9001 og oppfyller kravene til ASME B31.1, DIN EN 13480 og andre internasjonale standarder. Tabellen nedenfor oppsummerer de viktigste tekniske spesifikasjonene for våre mest populære Hydrauliske Snubber-modeller, som brukes i kritiske rørledningsbeskyttelsesapplikasjoner over hele verden. Fabrikken vår kan også produsere tilpassede snubbere for å møte spesifikke prosjektkrav, inkludert spesielle slaglengder, belastningskapasitet og miljøvernbelegg.

I tillegg til standardmodellene tilbyr fabrikken flere valgfrie funksjoner for å forbedre ytelsen og egnetheten til hydrauliske snubbere for spesifikke miljøer. Disse inkluderer: en lavtemperaturversjon med en spesialisert silikonvæske som forblir flytende ned til -40°C; en høytemperaturversjon vurdert for kontinuerlig drift ved 120°C; og en epoksybelagt versjon for korrosive miljøer, som offshoreplattformer og kjemiske anlegg. Vi tilbyr også tilpassede slaglengder for å imøtekomme spesifikke krav til termisk rørledning.

Kvalitetskontrollprosessen vår inkluderer en 100 prosent dynamisk ytelsestest på hver hydraulisk Snubber, som bekrefter at låsehastigheten, lastekapasiteten og dempingsegenskapene oppfyller de spesifiserte verdiene. Vi utfører også en trykktest på hydraulikksystemet for å sikre at det ikke er lekkasjer under driftstrykk. Hver snubber er merket med et unikt serienummer, som muliggjør full sporbarhet fra produksjon til feltinstallasjon. Vår fabrikk klYangzhou Tianshun Pipeline Technology Co., Ltd.opprettholder et omfattende lager av standard snubbere og komponenter, noe som muliggjør rask levering til alle steder. Vi tilbyr også en snubberutvalgstjeneste, der ingeniørteamet vårt hjelper deg å velge den optimale modellen og størrelsen for dine spesifikke behov for rørledningsbeskyttelse.

Hvordan kan riktig installasjon og vedlikehold sikre Snubber-ytelse?

Hydrauliske Snubbereer presisjonsenheter som krever nøye installasjon og regelmessig vedlikehold for å sikre at de fungerer som tiltenkt. Feil installasjon kan føre til at snubberen ikke kan låses under dynamiske belastninger, eller den kan låse når den ikke skal (f.eks. under langsom termisk bevegelse). Vår fabrikk klYangzhou Tianshun Pipeline Technology Co., Ltd.gir detaljerte installasjonsretningslinjer og vedlikeholdsanbefalinger for å hjelpe kundene med å maksimere påliteligheten og levetiden til sine hydrauliske snubbere. Å følge disse retningslinjene sikrer at snubberne vil gi den kritiske beskyttelsen som trengs under seismiske og dynamiske hendelser.

Viktige installasjons- og vedlikeholdspraksis for hydrauliske snubbere:

• Riktig orientering:Snubberen må installeres i riktig retning, med stempelstangen på linje med retningen til forventet bevegelse. Installering av snubberen på skrå kan forårsake sidebelastning, noe som kan skade tetningene og redusere ytelsen.
• Riktig montering:Bruk de medfølgende monteringsbrakettene og sørg for at de er sikkert festet til rørledningen og støttestrukturen. Monteringspunktene må være strukturelt tilstrekkelige til å overføre snubberens belastningskapasitet til støtten.
• Smøring og tetting:Snubberens stempelstang bør regelmessig rengjøres og smøres med den anbefalte oljen for å forhindre korrosjon og nedbrytning av tetningen. Pakningene bør inspiseres for tegn på slitasje eller lekkasje under rutinemessig vedlikehold.
• Funksjonstesting:Vi anbefaler å teste snubberens låsefunksjon årlig, ved å bruke en bærbar testenhet som simulerer en dynamisk belastning. Dette sikrer at snubberen forblir operativ og at låsehastigheten ikke har drevet ut av spesifikasjonen.
• Utskiftingsplan:Selv med riktig vedlikehold har hydrauliske snubbere en begrenset levetid. Vi anbefaler å bytte ut snubberen hvert 15.–20. år, eller tidligere hvis forseglingens integritet er kompromittert eller hvis snubberen har vært utsatt for en alvorlig seismisk hendelse.

En casestudie fra et atomkraftverk i USA illustrerer viktigheten av regelmessig vedlikehold av snubber. Under en rutineinspeksjon oppdaget vedlikeholdspersonell at flere Hydrauliske Snubbere hadde utviklet tetningslekkasjer, noe som førte til at silikonvæsken sakte lekket ut. Hvis de ikke ble adressert, ville snubberne ha hatt redusert dempningskapasitet og kanskje ikke låst ordentlig under et jordskjelv. Anlegget fulgte vår anbefalte vedlikeholdsprosedyre, skiftet ut tetningene og ladet snubberne med fersk væske. En påfølgende dynamisk test bekreftet at snubberne var fullt operative. Anleggets sikkerhetssjef bemerket at det proaktive vedlikeholdsprogrammet forhindret et potensielt sikkerhetsproblem, og snubberne var fullt funksjonelle under neste seismiske hendelse.

Fabrikken vår leverer en omfattende vedlikeholdsmanual som dekker inspeksjon, testing og prosedyrer for utskifting av tetninger. Vi tilbyr også et opplæringsprogram for vedlikeholdspersonell som dekker riktig bruk av testutstyr og tolkning av testresultater. For kunder som foretrekker en nøkkelferdig løsning, tilbyr vi en snubber-servicekontrakt som inkluderer periodisk inspeksjon, funksjonstesting og utskifting av tetninger. Denne tjenesten sikrer at dine hydrauliske snubbere forblir i optimal stand, klare til å beskytte rørledningene dine når det trengs. Ved å investere i riktig installasjon og vedlikehold kan rørledningsoperatører sikre at deres Hydrauliske Snubbere gir det høyeste nivået av beskyttelse for hele levetiden til rørledningssystemet.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hva er forskjellen mellom en hydraulisk snubber og en mekanisk stag?

Svar: En mekanisk stag gir en stiv forbindelse som ikke tillater noen termisk bevegelse, noe som kan påføre rørledningen høye termiske påkjenninger. En hydraulisk snubber, på den annen side, tillater langsom termisk bevegelse mens den låses under raske dynamiske belastninger. Dette betyr at under normal drift tar demperen opp termisk ekspansjon, noe som reduserer stress. Under seismiske eller dynamiske belastninger låser den seg og fungerer som en stiv stag. Denne doble funksjonen gjør hydrauliske dempere mer egnet for rørledninger som opplever betydelige termiske bevegelser, siden de forhindrer akkumulering av termisk stress.

Spørsmål 2: Kan en hydraulisk snubber repareres, eller må den skiftes ut når den svikter?

Svar: I mange tilfeller kan hydrauliske dempere repareres ved å skifte ut tetningene og fylle opp væsken. Men hvis det indre stempelet eller sylinderen er skadet, må snubberen skiftes ut. Fabrikken vår tilbyr en ombyggingstjeneste for de fleste av våre Hydrauliske Snubber-modeller, der vi demonterer, inspiserer, erstatter slitte deler og monterer snubberen til dens opprinnelige spesifikasjoner. Vi anbefaler at en kvalifisert tekniker evaluerer snubberen for å finne ut om reparasjon eller utskifting er det mest kostnadseffektive alternativet.

Spørsmål 3: Hvordan bestemmes låsehastigheten til en hydraulisk snubber?

Svar: Låsehastigheten bestemmes av snubberens interne ventil- og åpningsdesign, og den stilles inn under produksjon. Den velges vanligvis basert på rørledningens forventede termiske bevegelseshastighet og de seismiske designkriteriene. For de fleste bruksområder brukes en låsehastighet mellom 80 og 150 mm/sek. Vår fabrikk kan justere låsehastigheten for å møte spesifikke prosjektkrav. Vi tilbyr også snubbere med en justerbar låsehastighetsfunksjon, som tillater feltinnstilling for å matche den spesifikke bevegelsesprofilen til rørledningen.

Spørsmål 4: Er hydrauliske snubbere egnet for både innendørs og utendørs installasjoner?

Svar: Ja, hydrauliske snubbere er egnet for både innendørs og utendørs installasjoner. For utendørs installasjoner, spesielt i korrosive miljøer eller områder med høy luftfuktighet, anbefaler vi imidlertid våre snubbere med et korrosjonsbestandig belegg (epoksy eller galvanisert). For ekstremt kaldt klima tilbyr vi en lavtemperaturversjon med en spesialisert væske som forblir flytende ned til -40°C. Fabrikken vår kan gi detaljert veiledning om de mest passende materialene og beleggalternativene for ditt spesifikke installasjonsmiljø.

Spørsmål 5: Hvilke sertifiseringer har Yangzhou Tianshun Pipeline Technology Co., Ltd. for sine hydrauliske snubbere?

Svar: Våre Hydrauliske Snubbere er produsert under ISO 9001:2015 (Kvalitetsstyring) og ISO 14001:2015 (Environmental Management) sertifiseringer. Vi overholder også ASME B31.1, DIN EN 13480 og GB/T 17116.3 standarder for rørledningsstøtter. Våre produkter er testet og sertifisert av tredjepartsorganisasjoner, inkludert SGS og TÜV, og vi gir et komplett sett med testrapporter og sertifikater med hver bestilling. Fabrikken vår blir regelmessig revidert for å sikre at våre produksjonsprosesser og kvalitetskontrollsystemer oppfyller de høyeste internasjonale standarder.

Konklusjon: Beskytt rørledningene dine med høykvalitets hydrauliske snubbere

Hydrauliske snubbere er viktige enheter som gir kritisk beskyttelse for rørledninger mot seismiske og dynamiske belastninger. Ved å tillate fri termisk bevegelse under normale forhold og låsing under raske dynamiske hendelser, forhindrer de overdreven forskyvning, reduserer stress og sprer energi, og sikrer integriteten og sikkerheten til rørledningssystemet. Hos Yangzhou Tianshun Pipeline Technology Co., Ltd., har fabrikken vår utviklet høyytelses hydrauliske snubbere i flere tiår, og tilbyr et bredt spekter av modeller med ulike lastekapasiteter, slag og låsehastigheter for å passe ulike bruksområder. Vår forpliktelse til kvalitet, presisjonsteknikk og kundestøtte sikrer at snubberne våre leverer pålitelig beskyttelse for de mest kritiske infrastrukturprosjektene over hele verden.

Ønsker du å sikre ditt rørledningssystem mot seismiske og dynamiske belastninger?Kontakt Yangzhou Tianshun Pipeline Technology Co., Ltd. i dagfor en omfattende snubberkonsultasjon. Vårt ingeniørteam vil analysere rørledningens design, driftsforhold og seismiske risikoprofil for å anbefale den optimale Hydrauliske Snubber-modellen, størrelsen og plasseringen. Vi tilbyr gratis mulighetsstudier, konkurransedyktige priser og rask levering, med et komplett utvalg av installasjons- og vedlikeholdsstøtte.Be om gratis konsultasjon med hydraulisk snubber nå fra Yangzhou Tianshun Pipeline Technology Co., Ltd. og sørg for at rørledningen din er beskyttet mot det uventede.
