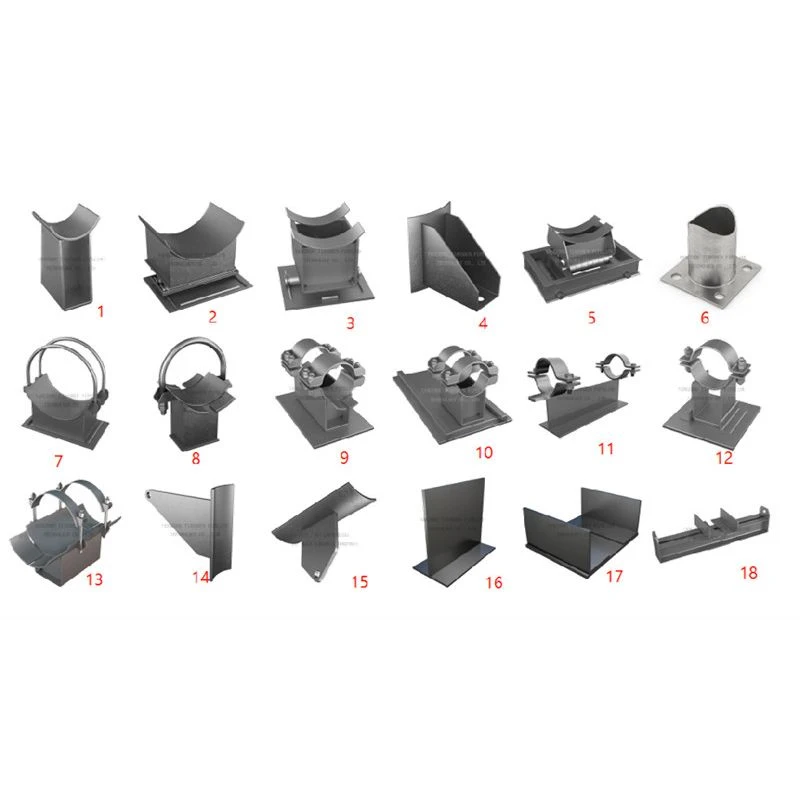

Skostøtte for isolert rør

På et isolert rør kan en standard rørsko skape flere problemer enn den løser. Hvis skoens belastningsbane skjærer gjennom isolasjonen, knuser isolasjonen over tid. Den knuste delen slipper varme inn eller ut, danner kondens på kalde overflater og blir et utgangspunkt for korrosjon under isolasjon. Løsningen er ikke komplisert - en riktig utformet skostøtte for isolert rør skiller den bærende funksjonen fra den termiske funksjonen - men det krever nøye ingeniørarbeid for å få detaljene riktig.

Hos Yangzhou Tianshun har vi designet og produsert isolerte rørsko for prosjekter på fem kontinenter siden 2012. Vi har levert dem til fjernkjølingsnettverk der hver watt med varmeøkning er viktig, for dampledninger der en bare metallsko ville sløse med energi og skape en brannfare, og for LNG-anlegg der en kald flekk kan bygge opp skader på et kjølepunkt. I hvert tilfelle er kravet det samme: bære rørets vekt pålitelig mens du holder isolasjonen kontinuerlig og dampsperren forseglet.

Hvordan en isolert rørsko faktisk fungerer

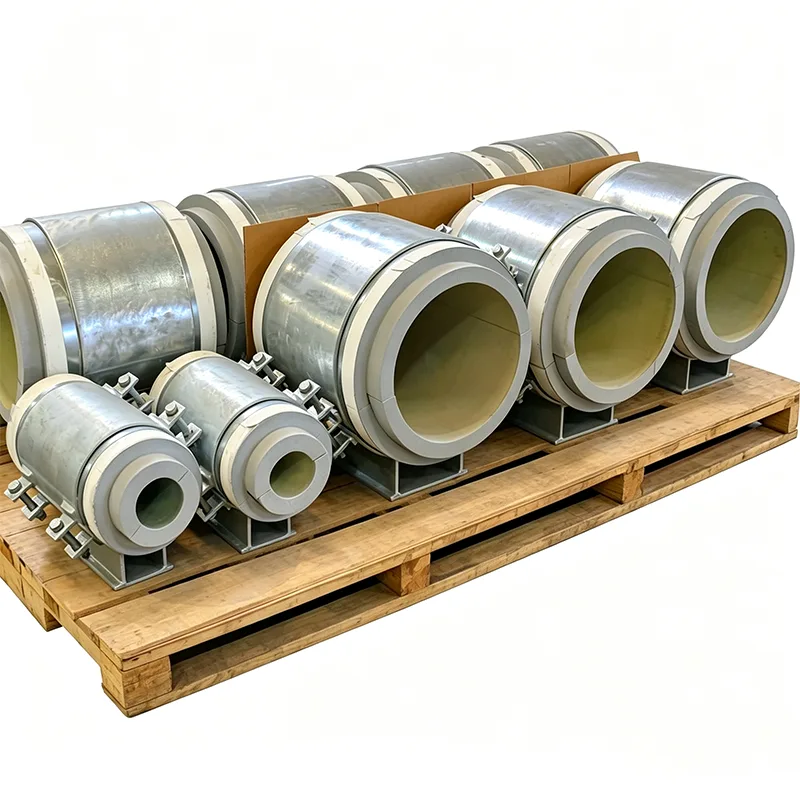

Kjerneideen er enkel - en stiv, bærende isolasjonsblokk sitter mellom røret og metallstøtteholderen. Røret hviler på isolasjonen, isolasjonen sitter i skoen, og metallskoen overfører belastningen til strukturen. Men å få den blokken til å overleve årevis med rørbevegelser og termisk sykling uten å sprekke, forskyve seg eller miste sin isolasjonsevne krever følgende:

Blokkmaterialet er valgt for temperaturområdet. For kjølt vann og kalde tjenester ned til ca. -50°C bruker vi vanligvis polyisocyanurat med høy tetthet (PIR) eller cellulært glass. For damp- og varmeoljeledninger opp til 400°C og høyere bruker vi kalsiumsilikat eller perlittbaserte materialer. Nøkkelegenskapen er trykkstyrken ved designtemperaturen - det som holder seg ved romtemperatur kan myke opp ved 200 °C.

Isolasjonsblokken er fullstendig innkapslet. En metallholdering eller en sveiset skosidevegg omgir blokken på alle sider, og hindrer den i å gå ut under sideveis rørbevegelser eller vibrasjoner. Blokken sitter på en stålbunnplate med en kontinuerlig sveis, så det er ingen direkte metall-til-rør-bane for varme å omgå isolasjonen.

Dampsperrebanen er designet for å være uavbrutt. På kalde rør er fuktinntrenging fienden. Vi sørger for at skodesignet gjør at den påførte dampsperren på rørisolasjonen kan tettes kontinuerlig på skoens isolasjonsblokk eller metallkappe, uten hull som lar fuktig luft nå den kalde overflaten.

Designfleksibilitet som samsvarer med virkelige nettstedsforhold

Vi behandler ikke isolerte rørsko som hyllevarer fordi ingen to isolasjonsspesifikasjoner er helt like. Vi bygger hver sko for å matche:

Din rørdiameter og isolasjonstykkelse (enten det er 25 mm skumglass eller 150 mm mineralull).

Typen felt-påført isolasjonssystem — vi kan forhåndsskjære den sekundære isolasjonen for å passe rundt skokroppen og gi en kledningsprofil som forenkler etterbehandlingen på stedet.

Rørbevegelsesforholdene. Hvis røret glir, kan vi integrere en PTFE- eller grafittimpregnert glideplate på skobunnen, med lavfriksjonsoverflaten festet til en bærende plate av rustfritt stål som beskytter isolasjonsblokken mot skjærkrefter.

Spesielle krav som brannklassifisert isolasjon, anti-slitasjebelegg på metalldelene eller dreneringshull for å hindre at vann samler seg i utendørs installasjoner.

Hva du får med hver forsendelse

En Tianshun-isolert rørsko-bestilling inkluderer all dokumentasjonen din inspektør vil be om:

EN 10204 Type 3.1-sertifikater for stålkomponentene.

Datablad for isolasjonsmateriale med verdier for trykkfasthet og varmeledningsevne ved designtemperatur.

Dimensjonale inspeksjonsrapporter som bekrefter blokktykkelse, skohøyde og bunnplatedimensjoner.

Last inn testsertifikater hvis det kreves av prosjektspesifikasjonen.

Søknader

Kjølt vann og saltvannsrør i fjernkjøleanlegg og datasentre

Damp- og kondensatledninger i industrianlegg og kraftstasjoner

LNG og kryogen væskerør hvor kalde flekker absolutt må unngås

Kjøle- og kjølelager

Ethvert isolert rør som går på et rørstativ, hvor energieffektivitet og langsiktige vedlikeholdskostnader betyr noe

Hvorfor Tianshun?

Vi er en spesialiststøtteprodusent, ikke en generell rørfittingsleverandør. Når du sender oss din rørledningsliste og isolasjonsspesifikasjon, vil ingeniørteamet vårt sjekke belastningen på hver sko, bekrefte isolasjonsmaterialets kompatibilitet og flagge alle steder der standard skodimensjoner ikke passer til den tilgjengelige strukturen. Dette nivået av gransking fanger opp problemer på tegnebrettet, ikke under installasjonen. Over 70 % av virksomheten vår er gjentatt – et direkte resultat av å levere sko som fungerer nøyaktig som forventet fra den første hydrotesten til slutten av designens levetid.

FAQ

Spørsmål: Kan du matche min isolasjonstype og tykkelse nøyaktig?

A: Ja. Vi dimensjonerer skoen og den bærende blokken til din rørdiameter, isolasjonsmateriale og spesifisert tykkelse uten kompromisser.

Spørsmål: Leverer du isolasjonsblokken eller installerer jeg den på stedet?

A: Vi leverer skoen med den bærende isolasjonsblokken allerede limt og innkapslet. Den omkringliggende sekundærisolasjonen og kledningen påføres typisk på stedet, men vi kan også prefabrikere isolasjonssett.

Spørsmål: Hvordan forhindrer du at varme går gjennom metallskokroppen?

A: Isolasjonsblokken skaper et termisk brudd mellom røret og metallbasen. Skoens sidevegg kommer ikke i direkte kontakt med røret, så det er ingen kontinuerlig metallbane for varme å omgå isolasjonen.

Spørsmål: Hva om røret mitt beveger seg aksialt på grunn av termisk ekspansjon?

A: Vi kan legge til en PTFE- eller grafittglideplate til bunnen av skoen, slik at røret kan bevege seg mens isolasjonsblokken holdes stabil.

Spørsmål: Hvilke standarder overholder disse skoene?

A: Stålproduksjon følger MSS SP-58 og MSS SP-69. Isolasjonsmaterialer leveres i henhold til prosjektspesifikke ASTM- eller EN-standarder, og vi kan oppfylle kravene til CE-merking under PED der det er aktuelt.
