Kraftige fjærstøtter for industriell rørlednings termisk ekspansjon og lastbæring

Vi har laget vårstøtter klTianshuni 14 år nå. De er ikke den mest prangende delen av et rørsystem, men når et termisk kraftverk starter opp eller en LNG-linje avkjøles, er dette komponentene som i det stille gjør det tunge løftet. Over 70 % av bestillingene våre kommer fra gjentatte kunder – EPC-er, ingeniørfirmaer og anleggseiere som har prøvd resten og holder seg til oss. Våre fjærstøtter kjører i over 45 land, fra raffinerier i Midtøsten til kjemiske fabrikker i Sørøst-Asia.

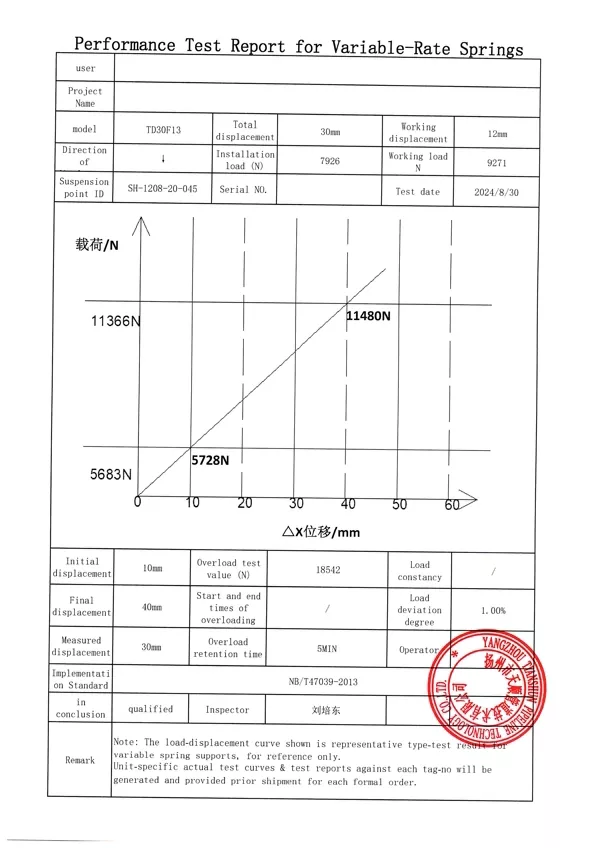

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

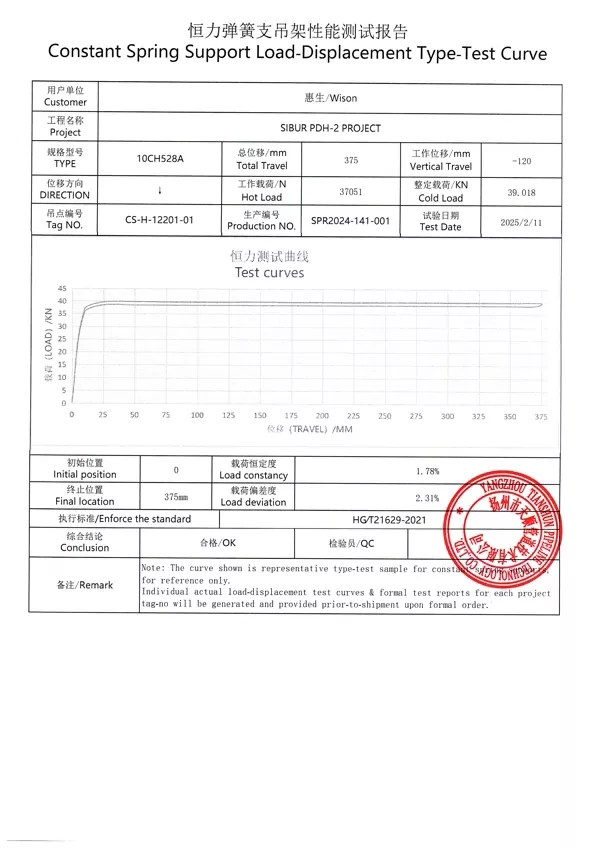

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Når du spesifiserer fjærstøtter, er den første virkelige avgjørelsen mellom to typer. Hvis rørbevegelsen er moderat og en viss belastningsvariasjon er akseptabel, davariable fjærstøttergjøre jobben godt og holde kostnadene nede. Hvis det tilkoblede utstyret - som en dampturbin eller en kompressordyse - ikke tåler mye lastendringer, må dukonstante fjærstøtter. De opprettholder en nesten flat støttekraft over hele reiseområdet. Våre ingeniører vil hjelpe deg å velge riktig type basert på stressanalysedataene dine, ikke gjetting.

Hvordan fjærstøtter fungerer i et ekte rørsystem

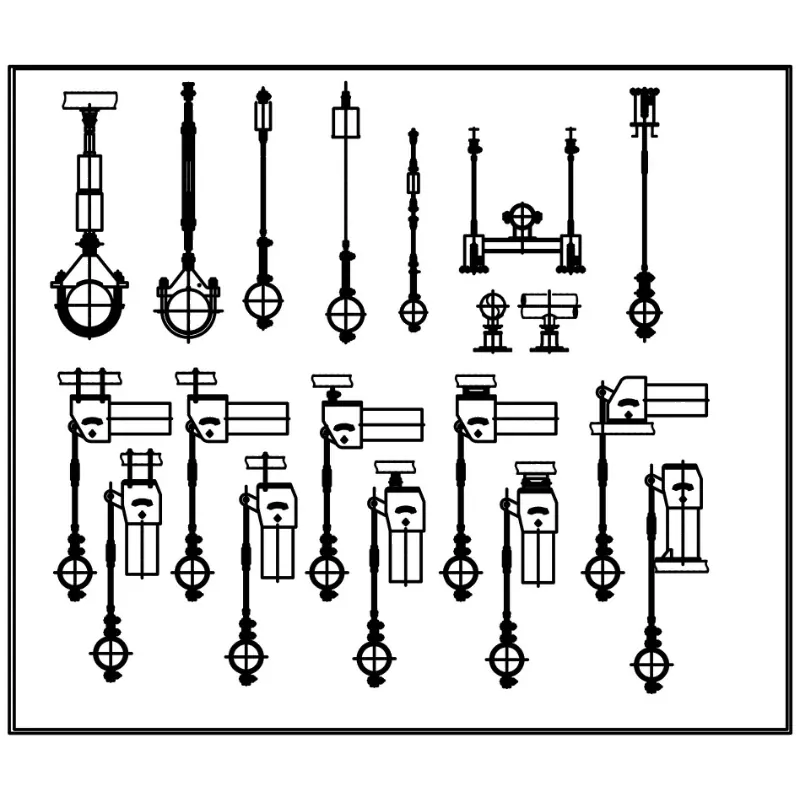

Fjærstøtter fungerer ikke isolert. De er nesten alltid en del av en større støtteordning. Et typisk oppsett inkluderer stive rørstøtter eller rørsko for å bære vekten, mens fjærenheten håndterer den vertikale termiske bevegelsen. Når du trenger å støtte en kald linje, kombinerer vi ofte fjærenheten med forhåndsisolerte rørstøtter for å forhindre kondens og isoppbygging ved støttepunktet. Mange kunder kaller disse også ved et annet navn - fjærhengere - spesielt når enheten er en toppmontert hengende type. Samme produktfamilie, bare en annen monteringsstil.

Materialer vi bruker

Vi kutter ikke hjørner på råvarer. Hver batch leveres med fabrikksertifikater, og vi deler gjerne full sporbarhet med inspeksjonsteamet ditt.

Alt materiale er hentet fra godkjente kinesiske stålverk. Hvis prosjektet ditt krever en bestemt karakter, for eksempel dupleks rustfritt eller høytemperaturlegeringer, bare gi oss beskjed.

Standarder vi følger

Vi produserer etter følgende standarder som standard, og kan tilpasse oss andre på forespørsel:

ASME B31.3 – Prosessrør

ANSI/MSS SP-58 – Rørstøtter og hengere

GB/T 17116 – Kinesisk standard for rørstøtter

Også tilgjengelig for DIN, JIS eller din prosjektspesifikke spesifikasjon

Fabrikken vår har ISO 9001:2015-sertifisering, og vi produserer full EN 10204 3.1-materialsertifisering med hver forsendelse.

Vanlige spørsmål våre kunder stiller

Q1: Variabel eller konstant – hvordan bestemmer jeg meg?

Hvis rørforskyvningen ikke er stor og en belastningsvariasjon på for eksempel 10-25 % er ok, vil en variabel fjærstøtte fungere fint og koste mindre. Når det tilkoblede utstyret har en streng tillatt dysebelastning (typisk på turbininntak, kompressorkoblinger eller reaktorrør), må du bruke en konstant fjærstøtte. Send oss ​​dine stress-isometriske data eller forskyvningsdata, så anbefaler vi den riktige modellen – uten kostnad for det.

Q2: Hvilke lastekapasiteter og reiseområder kan du levere?

For variable fjærstøtter dekker vårt standardsortiment noen få hundre kilo opp til over 20 metriske tonn per enhet. Konstante fjærstøtter kan gå langt over 30 tonn for tungveggede linjer. Vandring: typisk 0–150 mm for variable enheter, og opptil 300 mm eller mer for konstanttyper. Tilpassede reiseområder og lastinnstillinger er rutine for oss.

Q3: Hvor lang tid tar leveringen?

Lager og halvfabrikata: 20–25 dager. Fullt tilpassede bestillinger: 30–40 dager. Hvis prosjektet ditt har en stram tidsplan, snakk med salgsteamet vårt tidlig – vi kan ofte omorganisere produksjonsplasser for å overholde kritiske tidsfrister.

Q4: Hvordan pakker du disse for eksport?

Mindre enheter går inn i fumigerte trekasser. Større monteringer boltes på stålpaller eller sveisede rammer med vanntett innpakning. Vi sender regelmessig til havner i Midtøsten, Sørøst-Asia, Europa og Sør-Amerika. Vi har ikke hatt et eneste skadekrav for frakt de siste tre årene.

Q5: Kan du vise oss prosjektreferanser?

Ja. Vi har levert fjærstøtter og komplette røropphengspakker for kombikraftverk i Midtøsten, nikkelbehandlingsanlegg i Indonesia, kjemiske fabrikker i Brasil og konvensjonelle øyrør i kinesiske atomprosjekter. Kontakt oss for en referanseliste som matcher din sektor.

Testing før sending

Hver vårstøtte som forlater vår Yangzhou-fabrikk går gjennom disse kontrollene:

Visuell og dimensjonell inspeksjon

Fjærfri høyde og stivhet prøvetaking

Full-last pre-komprimering og gjenopprettingstest

Reiseskalakalibrering

Verifisering av last vs. forskyvningskurve

Vi legger ved testrapport og materialsertifikater inne i forsendelseskonvolutten. Tredjeparts vitneinspeksjon av SGS, BV eller TÜV er tilgjengelig hvis kontrakten din krever det.

Tilpasning er normen her

Omtrent halvparten av våre bestillinger starter med en kundetegning eller et sett med designbetingelser, ikke et standard delenummer. For å få et tilbud trenger du bare å fortelle oss:

Monteringstype: topphenger eller basestøtte

Varm last og kald last

Forventet rørbevegelse (opp eller ned)

Tilkoblingsdetaljer eller egen tegning

Mengde

Vi tar oss av resten - spesielle belegg, rustfri maskinvare, høytemperaturfjærmateriale, ikke-standard husstørrelser, alt sammen.

Slik vi ser det

Vårstøtter er ikke rakettvitenskap, men de må gjøres riktig. En godt bygget fjærenhet vil sitte stille i 15 eller 20 år. En dårlig dukker opp som en sprukket sveis eller en hengende linje i løpet av måneder. Hos Tianshun bygger vi disse som om vi setter dem inn i vårt eget anlegg. Det betyr ingen snarveier på materiale, ingen hoppe over tester og ingen overraskelser i siste øyeblikk ved levering.

Hvis ditt neste prosjekt krever fjærstøtter, fjærhengere, konstante fjærstøtter eller forhåndsisolerte rørsko, send oss ​​dine krav. Vi gir deg en rettferdig fabrikkpris og et teknisk forslag som faktisk gir mening. Du er også velkommen til å besøke fabrikken vår i Yangzhou - bare gi oss beskjed når.
