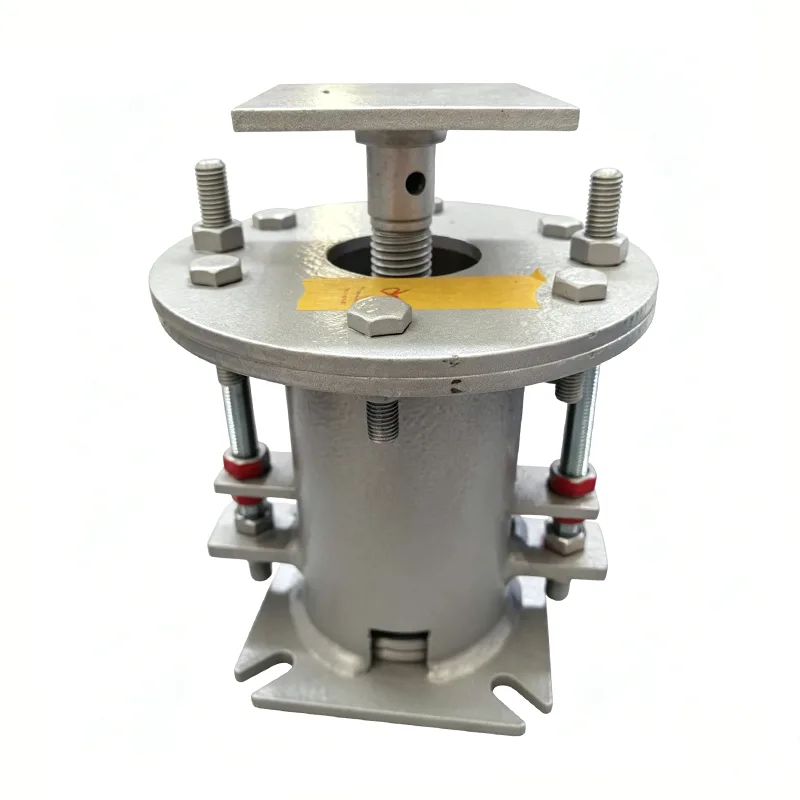

Fjærhengerstøtte

Fjærhengerstøtter er kritiske støttekomponenter i rørsystemer, designet for å bære rørvekt, absorbere termisk forskyvning og vibrasjon. Ved å stole på den elastiske deformasjonen av fjærer, kompenserer de for rørbevegelser forårsaket av temperaturendringer og begrenser overdreven vibrasjon, og sikrer sikker og stabil drift av hele rørsystemet. Våre fjærhengere, produsert av Yangzhou Tianshun Piping, er konstruert og produsert i streng overensstemmelse med internasjonale standarder for å møte kravene til rørstøtte for ulike arbeidsforhold.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Produktstruktur

Standard fjærhengerstøtter består av følgende hoveddeler:

▶  Fjærmontering: Laget av høykvalitets fjærstål, gjenstand for streng varmebehandling og belastningstesting.

▶  Hus: Karbonstål sveiset struktur med anti-korrosjon overflatebehandling.

▶  Justereskrue: Brukes til å justere belastning og høyde under installasjon.

▶  Tilkoblingstilbehør: Inkludert løfteører, opphengsstenger og muttere, tilgjengelig for valg i henhold til krav på stedet.

▶  Forskyvningsindikator: Viser tydelig den faktiske rørforskyvningen for enkel installasjon og vedlikehold.

Kjernefunksjoner

▶  Bredt belastningsområde: Belastningsklasser fra 10N til 100 000N, egnet for de fleste industrielle rørapplikasjoner.

▶  Overlegen forskyvningskompensasjon: Maksimal forskyvning opptil 200 mm, absorberer effektivt rørekspansjon og sammentrekning fra temperaturvariasjoner.

▶  Kompakt struktur: Plassbesparende design for installasjon i trange rørgallerier.

▶  Enkel installasjon og justering: Utstyrt med dedikerte justeringsenheter for finjustering av last selv under rørdrift.

▶  Lang levetid: Alle nøkkelkomponenter bruker førsteklasses materialer og består streng kvalitetsinspeksjon.

Ytelsesfordeler

Tekniske parametere

Søknadsfelt

Fjærhengerstøtter er mye brukt i industrisektorer med strenge krav til rørforskyvning og vibrasjon:

▶  Damp- og vannrørsystemer for termiske kraftverk og kjernekraftverk

▶  Prosessrør for petrokjemiske anlegg

▶  Kryogene rørledninger ved LNG- og LPG-mottaksterminaler

▶  Ovn- og kolonnerør i oljeraffinerier

▶  Rørnett for sentralvarme i byer

▶  Sanitærrør for farmasøytisk industri og næringsmiddelindustri

Produksjon og kvalitetskontroll

Vi eier avanserte produksjonslinjer og komplett testutstyr for fjærhengere. Alle produkter gjennomgår strenge kvalitetskontrollprosedyrer:

1. Inspeksjon av innkommende råstoff: Kjemisk sammensetningsanalyse og mekaniske egenskapstester for fjærstål, stålplater og andre råvarer.

2.Fjærfabrikasjon og testing: 100% lasttesting og kompresjonstester for hver vår.

3.Inspeksjon av montering: Dimensjonskontroll og lastkalibrering for ferdige sammenstillinger.

4. Pre-leverance prøvetaking inspeksjon: Tilfeldig inspeksjon i samsvar med nasjonale standarder for å garantere konsistent produktkvalitet.

Tilpasningstjenester

I tillegg til standardprodukter tilbyr vi skreddersydde løsninger basert på kundenes spesifikke krav:

▶  Tilpasset design for fjærhengere med spesielle krav til belastning og forskyvning

▶  Materialvalg for ekstreme arbeidsforhold som høy temperatur, lav temperatur og korrosive miljøer

▶  Egendefinerte ikke-standard tilkoblingstyper og installasjonsdimensjoner

▶  Støtte for rørspenningsanalyse og valg av henger
