Rørlednings ekspansjonsfuger er fleksible komponenter installert i rørsystemer for å absorbere dimensjonsendringer forårsaket av termisk ekspansjon og sammentrekning, samt å dempe vibrasjoner, redusere støy og kompensere for mindre installasjonsfeil. Uten ekspansjonsfuger ville termisk vekst i lange rørstrekninger generere enorme påkjenninger som kan skade pumper, ventiler, dyser og selve røret.Yangzhou Tianshun rørledningsteknologiproduserer tre hovedfamilier av ekspansjonsfuger - metallbelg, gummi og stoff - hver konstruert for spesifikke trykk, temperatur og medieforhold.

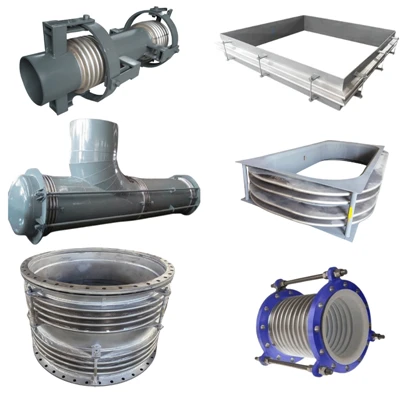

Metallekspansjonsfuger, også kalt belgekspansjonsfuger, er bygget av ett eller flere sammenviklede belgelementer i rustfritt stål kombinert med endebeslag som flenser, sveiseender eller gjengede forbindelser. De er designet for trykksatte rørsystemer og kan absorbere aksial, sideveis og vinkelbevegelse individuelt eller i kombinasjon.
Konfigurasjoner spenner fra enkle enkeltaksiale enheter til komplekse bundne, universelle, hengslede og trykkbalanserte design som inneholder trykktrykk eller begrenser bevegelse til spesifikke plan. Belger er vanligvis laget av 304, 321 eller 316L rustfritt stål, med høylegerte alternativer som Inconel eller Hastelloy tilgjengelig for korrosiv eller høy temperatur service. Trykkklassifiseringer dekker fullt vakuum til flere hundre bar, avhengig av diameter og antall belglag.
| Parameterelement | Eksempler på felles verdier |
| Nominell diameter (DN) | DN50 - DN3000(Ikke-standard dimensjoner kan produseres i henhold til tegninger.) |
| Designtrykk (PN) | PN10, PN16, PN25, PN40 |
| Design temperatur | -196°C til +800°C |
| Belgmateriale | SS304, SS316L, Inconel 625 |
| Tilkoblingstype | Flens , Sveising |
| Bevegelseskapasitet | Aksial, lateral, kantet (mm/°) |
| Tretthetsliv | 1000, 3000, 5000 sykluser |
Gummi ekspansjonsfuger tilbyr et lett, vibrasjonsdempende alternativ til metallenheter for applikasjoner med lavere trykk. Konstruert av forsterket syntetisk gummi som EPDM, NBR, neopren eller PTFE-forede varianter, absorberer de termisk bevegelse, reduserer strukturbåren støy og kompenserer for feiljustering mellom rør og utstyr. De er mye brukt i vannbehandling, HVAC, pumpestasjoner og kjemiske overføringslinjer hvor korrosjonsmotstand og støtdemping er prioritert.

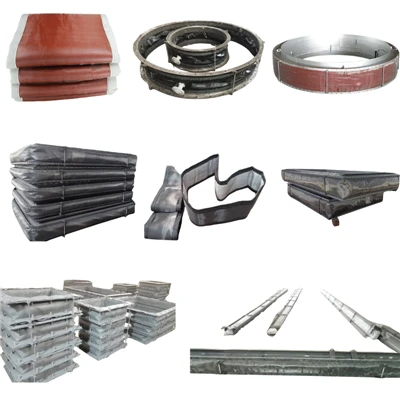

Tekstil- eller ikke-metalliske ekspansjonsfuger er først og fremst designet for lavtrykkskanaler og røykgasssystemer som opererer ved høye temperaturer. De består av flere lag med høytemperaturstoffer, isolasjon og tetningsmaterialer innrammet av metall eller stålverk. I stand til å absorbere store mengder aksial, sideveis og vinkelbevegelse med svært lav reaksjonskraft, er dukskjøter vanlige i kraftverk, avfall-til-energianlegg, sementovner og industrielle eksossystemer som opererer opp til 1000 °C og mer med passende isolasjon.
| Parametertabell | Eksempler på felles verdier |
| Servicetemperatur | 400°C-1000°C |
| Driftstrykk | ± 50 kPa (lavt trykk) |
| Medie/gasstype | Røykgass, varmluft, etsende gass |
| Stofflag | PTFE, silisium, keramisk fiber |
| Ansikt-til-ansikt-lengde | 200 mm - 500 mm (tilpassbar) |
| Rammemateriale | Karbonstål, Q235, SS304 |
Vårt ekspansjonsfugesortiment dekker nominelle diametre fra DN25 (1 tomme) opp til DN4000 (160 tommer) og større for tilpassede stoffenheter. Standard ansikt-til-ansikt-dimensjoner følger vanlige industrinormer, og tilpassede lengder, bevegelseskapasiteter og endekonfigurasjoner produseres på bestilling. Hver skjøt er hydrostatisk testet og syklustestet etter behov, med full materialsporbarhet fra spole til ferdig montering.
Alle ekspansjonsfuger er designet og produsert i henhold til internasjonale standarder inkludert EJMA, ASME B31.1, ASME B31.3, EN 14917, og GB/T 12777. Vi har også ISO 9001:2015-sertifisering og kan levere CE-merkede enheter for det europeiske markedet.
Integrasjon med rørstøttesystemer
Ekspansjonsskjøter er nesten alltid spesifisert som en del av en komplett rørfleksibilitetsanalyse, og fungerer sammen med fjærstøtter og stive rørstøtter for å kontrollere både bevegelse og belastning. På linjer med betydelig vertikal termisk vekst bærer variable fjærhengere eller konstante fjærhengere rørvekten mens ekspansjonsfugen absorberer den aksiale og sideveis forskyvningen. For systemer som er utsatt for dynamiske hendelser som vannslag eller seismisk belastning, installeres hydrauliske dempere ofte parallelt med ekspansjonsfuger for å begrense plutselige bevegelser og samtidig tillate gradvis termisk forskyvning.
Hele produktporteføljen vår inkluderer også rørskostøtter, forhåndsisolerte rørstøtter for kryogene og høytemperaturlinjer, og et komplett utvalg av fjærhengere og støtter – slik at kunder kan hente ekspansjonsfuger og tilhørende støtteutstyr fra én enkelt produsent.
Ekspansjonsfuger er spesifisert på tvers av praktisk talt alle sektorer av prosessindustrien: kraftproduksjon (termisk, kjernefysisk, fornybar), olje og gass (raffinerier, rørledninger, LNG-terminaler), vann- og avløpsvannbehandling, petrokjemiske og farmasøytiske anlegg, gruve- og mineralforedling, mat- og drikkeproduksjon, fjernvarme og bygnings-HVAC-systemer.
Hver ekspansjonsfuge gjennomgår trykktesting og dimensjonal inspeksjon før forsendelse fra vårt 35 000 m² produksjonsanlegg i Jiangsu, Kina. Vårt ingeniørteam støtter kunder med bevegelsesberegninger, veiledning for materialvalg og tilpassede designvurderinger. Standard ledetider går fra to til fire uker avhengig av størrelse og kompleksitet, og hastebestillinger kan imøtekommes etter forhåndsavtale. Med mer enn 14 års erfaring med å levere rørledningskomponenter til over 45 land, betjener vi EPC-entreprenører, ingeniørfirmaer og sluttbrukere over hele verden.
Hvilken type ekspansjonsfuge bør jeg velge - metall, gummi eller stoff?
Velg basert på trykk, temperatur og media. Metallbelgskjøter håndterer høyt trykk og et bredt temperaturområde og er standard for prosessrør. Gummiskjøter utmerker seg ved vibrasjonsdemping og korrosjonsbestandighet i vann og mild kjemisk bruk. Stoffskjøter brukes til kanalsystemer med stor diameter, lavtrykk og høy temperatur, som røykgass- og eksosanlegg.
Hvilke bevegelser kan et ekspansjonsledd absorbere?
Avhengig av design kan ekspansjonsfuger absorbere aksial (kompresjon/forlengelse), lateral (vinkelrett offset) og vinkel (rotasjon) bevegelse, enten individuelt eller i kombinasjon. Enkeltbelgenheter håndterer primært aksial bevegelse, mens universal-, hengslet- og kardandesign brukes for side- og vinkelforskyvning.
Trenger jeg fjærstøtter når jeg installerer en ekspansjonsfuge?
I de fleste tilfeller, ja. Ekspansjonsfuger absorberer termisk bevegelse, men er ikke konstruert for å bære rørvekt. Variable fjærhengere eller konstante fjærhengere støtter egenlasten til røret og innholdet samtidig som ekspansjonsfugen kan bevege seg fritt. Riktig valg av støtte er en del av en fullstendig rørspenningsanalyse.
Hvilke standarder følger ekspansjonsfugene dine?
Våre metallekspansjonsfuger er utformet i henhold til EJMA-standarder og samsvarer med ASME B31.1, ASME B31.3, EN 14917 og GB/T 12777. Gummi- og stoffenheter følger gjeldende ISO-, EN- og ASTM-standarder. CE-merking og tredjepartsinspeksjon er tilgjengelig på forespørsel.
Hva er den typiske levetiden til en ekspansjonsfuge?
Levetiden avhenger av temperatur, trykk, bevegelsessykluser, mediakorrosjon og installasjonskvalitet. En riktig dimensjonert og installert metallbelgskjøt varer vanligvis 10 til 20 år ved normal industriell bruk. Gummi- og stoffskjøter har generelt kortere levetid og regnes som utskiftbare sliteartikler. Vi kan gi utmattingssyklusdata for spesifikke belgdesign på forespørsel.
