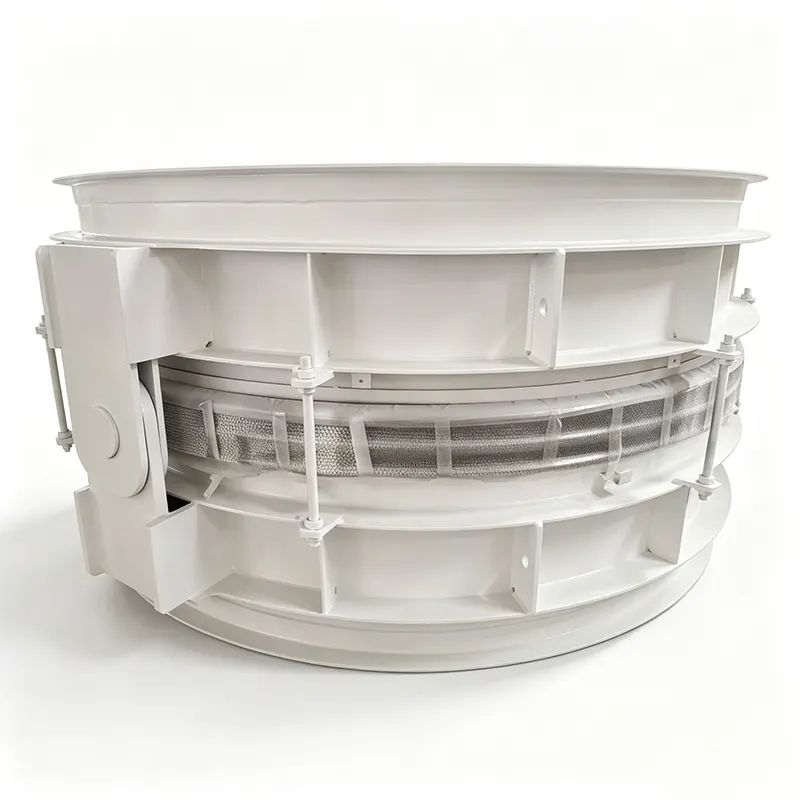

Metallbelg ekspansjonsledd

Yangzhou Tianshun har produsert metallbelg ekspansjonsledd siden 2012. Med 14 års fokusert erfaring og en 35 000 m² fabrikk bemannet av over 100 kvalifisert personell, leverer vi standard og fullt tilpasset design til mer enn 45 land. Ekspansjonsskjøtene våre er bygget i henhold til EJMA-standarder og støttes av materialsporbarhet, 100 % ikke-destruktiv testing og hydrostatisk bevistesting på hver enhet.

Hvorfor pålitelighet går inn i designet, ikke bare brosjyren

Utmattelseslevetid beregnet, ikke antatt

Syklusens levetid bestemmes i henhold til EJMA-retningslinjene for den faktiske driftsomfanget – som dekker aksiale, laterale og vinkelbevegelser samtidig. Standarddesign er verifisert for 1000, 3000 eller 5000 hele sykluser, noe som sikrer at skjøten fungerer som forutsagt på tvers av termiske sykluser, ikke bare på papir.

Materiell integritet støttet av papirarbeid

Hver varme av belgmateriale – SS304, SS316L, SS321, Inconel 625 eller Hastelloy – leveres med fulle møllesertifikater og sporbarhetsregistreringer. For korrosive tjenester som FCCU-katalysatorlinjer eller kjemisk overføring, anbefaler vi og lagerfører høy-nikkel-legeringer som motstår kloridspenningskorrosjon.

Flerlagskonstruksjon med innebygd kontrollampe

Der trykk eller sikkerhet krever det, bruker vi flerlags belg fremfor enkeltlags. Den lagdelte strukturen tilfører styrke, opprettholder fleksibilitet og introduserer en sikkerhetsredundans: Skulle det indre laget noen gang perforere, holder det ytre laget trykket midlertidig mens lekkasjen oppdages gjennom kontrollhullet - forutsigbart vedlikehold i stedet for uplanlagt avstengning.

Sveiser som går gjennom 100 % NDT

Belg langsgående og periferiske sømmer, samt festesveiser, gjennomgår 100 % radiografisk (RT) eller penetrant (PT) undersøkelse. Våre interne sveisere har kvalifiserte prosedyrer, og før sending blir hver enhet hydrostatisk testet ved 1,5 ganger designtrykk. Ingen prøvetaking – hvert ledd forlater fabrikken med sin egen testrapport.

Stabilitet mot slingring og resonans

Søylesvirring og knekking i planet forhindres gjennom riktig beregnet rotmiddel-kvadrattrykkspenning og påviste anti-squirmegenskaper. Innvendig reduserer flytforinger turbulens, erosjon og strømningsindusert vibrasjon; utvendige deksler eller strekkstenger er designet for å beskytte belgelementet og styrebevegelsen - ikke bare lagt til som standard tilbehør, men dimensjonert for den spesifikke tjenesten.

Teknisk omfang

Typer tilpasset rørbelastninger, ikke bare katalogkoder

Aksiale belgekspansjonsledd – for termisk ekspansjon i rett løp der ankere og føringer håndterer trykktrykk.

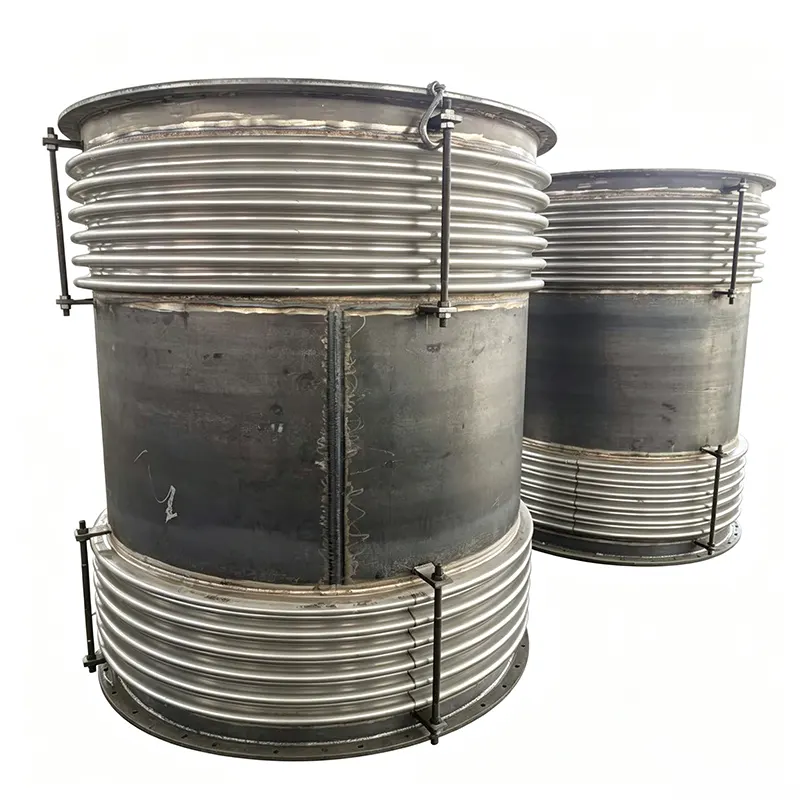

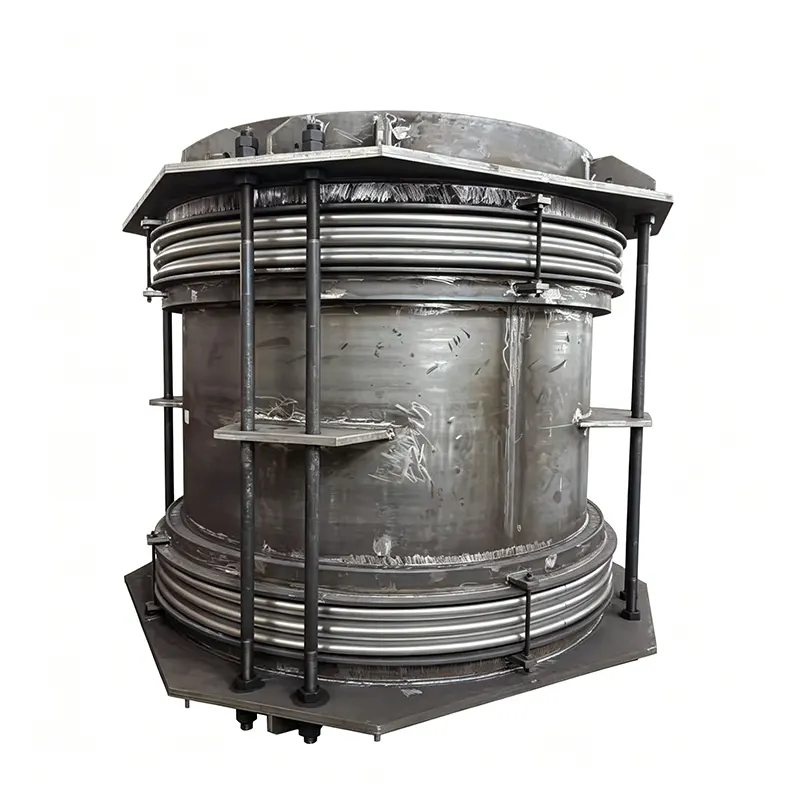

Universelle ekspansjonsledd (bundet) - absorberer store side- og vinkelbevegelser med strekkstenger som tar trykket; mye brukt i pumperom over hele Sørøst-Asia for å beskytte pumpehus.

Hengslede belgskjøter – begrenser bevegelsen til et enkelt vinkelplan, ideelt for å absorbere ekspansjon i et z-formet rørben og samtidig begrense trykkkraften.

Kardanekspansjonsledd – tillater vinkelbevegelse i flere plan, ofte sammenkoblet i sett for å absorbere komplekse rørsystembevegelser.

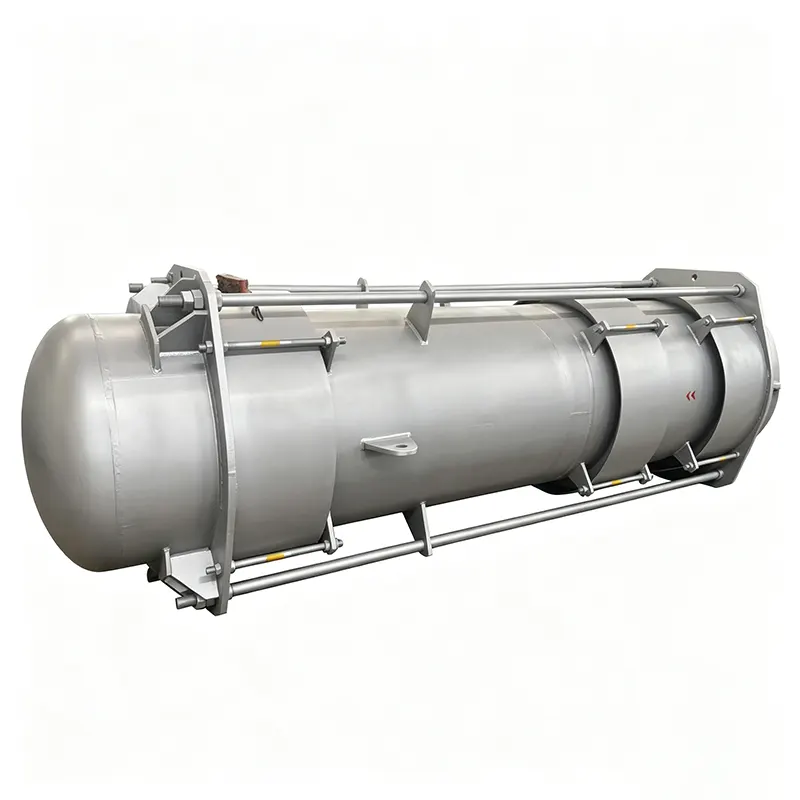

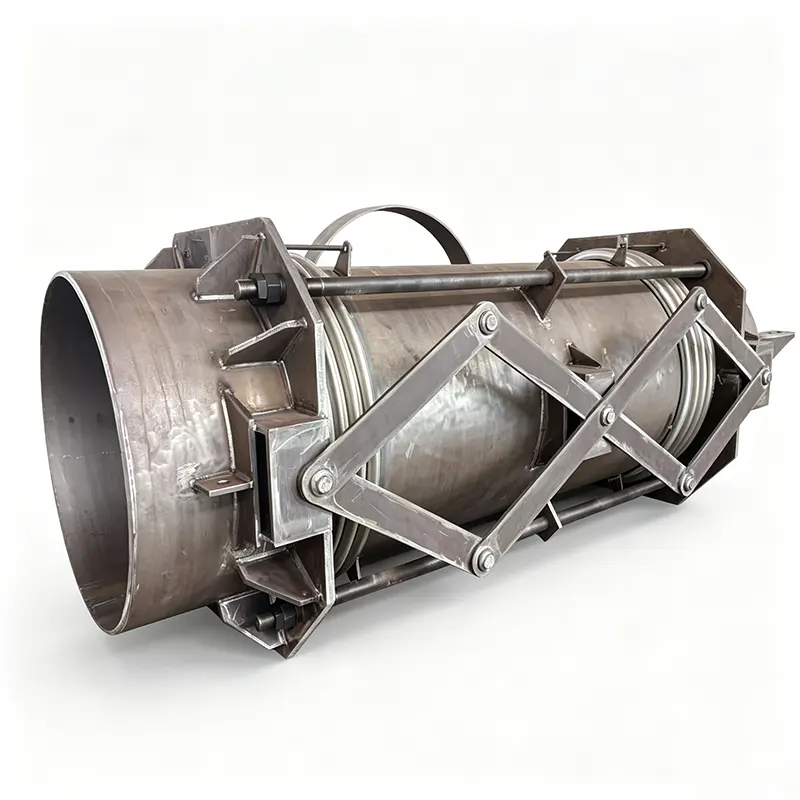

Trykkbalanserte ekspansjonsfuger – eliminer trykkkraft på tilkoblet utstyr som turbiner og varmevekslere, kritisk der belgkraft ikke kan overføres til ankre.

Utvendig trykkbelg – brukes der stor aksial kompresjon er nødvendig, eller hvor belgen må beskyttes mot ytre skader og turbulent strømning.

Hver type er konfigurert med riktig indre hylse, utvendig deksel og veiledningsanbefalinger for applikasjonen – sendes ikke som en bar belg med mindre det er eksplisitt forespurt.

Hvor de jobber, og hvordan materialvalg følger prosessen

Kraftproduksjon – turbineksos, kjele kullpulverkanaler, fjernvarmesirkulasjonsledninger. Store diametre, høye temperaturer, kombinerte bevegelser. Inconel 625 eller SS321 er typisk for temperatur- og utmattelsesmotstand.

Raffinerier og petrokjemiske anlegg – FCCU, varmevekslertog, oljeoverføringsrør. Korrosjonsbestandige legeringer som Inconel 625 eller Hastelloy velges basert på svovelinnhold, klorider og driftstemperatur.

Fjernvarme og HVAC – dampledninger, kjølevannskretser. Vekt på bevist levetid for aksial syklus; karbonstål og SS304-belger med utvendig beskyttende belegg er vanlig.

Stålfabrikker og metallurgiske prosesser – varmeblåseovner, kokssystemer, støvavsugskanaler. Når driftstemperaturer overstiger 800 °C, gir vi råd om en metallbelg med innvendig foring kan konstrueres, eller om alternativ kompensasjon som ildfast forede rektangulære enheter er mer hensiktsmessig. Ærlig teknisk veiledning, ikke et tvangssalg.

Vannbehandling og pumpestasjoner – pumpeutslipp vibrasjonsisolering, langdistanse vannoverføring. Sammenknyttede ekspansjonsfuger begrenser trykkkraften og forhindrer at den overføres til pumpeflenser og betongtrykkblokker.

Sertifiseringer og gjentatte bevis

Vårt kvalitetssystem er sertifisert i henhold til ISO 9001:2015. Produktene oppfyller kravene til CE-merking der det er aktuelt, og design kan verifiseres til ASME- eller API-standarder når de er spesifisert. Det beste beviset er imidlertid gjenganger: over 70 % av bestillingene våre kommer fra langsiktige partnere som bestiller på nytt fordi produktytelsen samsvarer med databladene.

Hvordan det ser ut å jobbe med Tianshun

Du forholder deg til en dedikert kontoansvarlig som forstår produktet teknisk, ikke bare kommersielt.

Forespørsler mottar et reelt svar innen 24 timer, inkludert foreløpige utvalgsråd hvis du deler grunnleggende driftsdata.

Ingeniørteamet gir materialanbefalinger, bevegelsesberegninger og installasjonsveiledning.

Tilpassede design – fra ikke-standard diametre til eksotiske materialkombinasjoner – håndteres rutinemessig, ikke som unntak.

Produksjonsplanlegging er gjennomsiktig; rettidig utsendelse er normen.

Ettersalgsstøtte inkluderer installasjonstilsyn og vedlikeholdskonsultasjon for skjøtens levetid.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² anlegg, Jiangsu, Kina – frakt til over 45 land.

Vi selger ikke bare ekspansjonsfuger. Vi sørger for at de fungerer riktig i systemet ditt.
