Som en erfaren rørledningsstøtteprodusent,TianshungirPre-isolert rørglidestøtteløsninger designet for å imøtekomme termiske bevegelser og samtidig opprettholde isolasjonskontinuitet. Disse integrerte sammenstillingene hjelper industriprosjekter med å redusere varmebroer, forenkle installasjonen og forbedre påliteligheten til isolerte rørsystemer.
En forhåndsisolert rørglidestøtte kombinerer bærende isolasjon med et glidegrensesnitt med lav friksjon, slik at rørledningene kan utvide seg og trekke seg sammen uten at det går på bekostning av termisk beskyttelse. I motsetning til konvensjonelle støtter som krever at isolasjon kuttes og rekonstrueres på stedet, bidrar en integrert design til å opprettholde en kontinuerlig isolasjonskonvolutt og en mer pålitelig dampsperre. Denne artikkelen forklarer hvordan disse støttene fungerer, hvilke materialer som passer til forskjellige driftstemperaturer, hvordan man velger riktig konfigurasjon, og hva ingeniører bør vurdere når de spesifiserer støtte for damp, kjølt vann eller kryogen service.
1. Hva er en forhåndsisolert rørglidestøtte?
2. Hvordan fungerer skyve- og isolasjonssystemet?
3. Hva er de viktigste tekniske fordelene?
4. Hvilke materialer er egnet for ulike temperaturer?
5. Hvordan velger du riktig rørglidestøtte?
6. Hvor brukes forhåndsisolerte rørglidestøtter?
7. Hva bør kjøpere sjekke før de bestiller?
9. Hvordan kan Tianshun støtte prosjektet ditt?

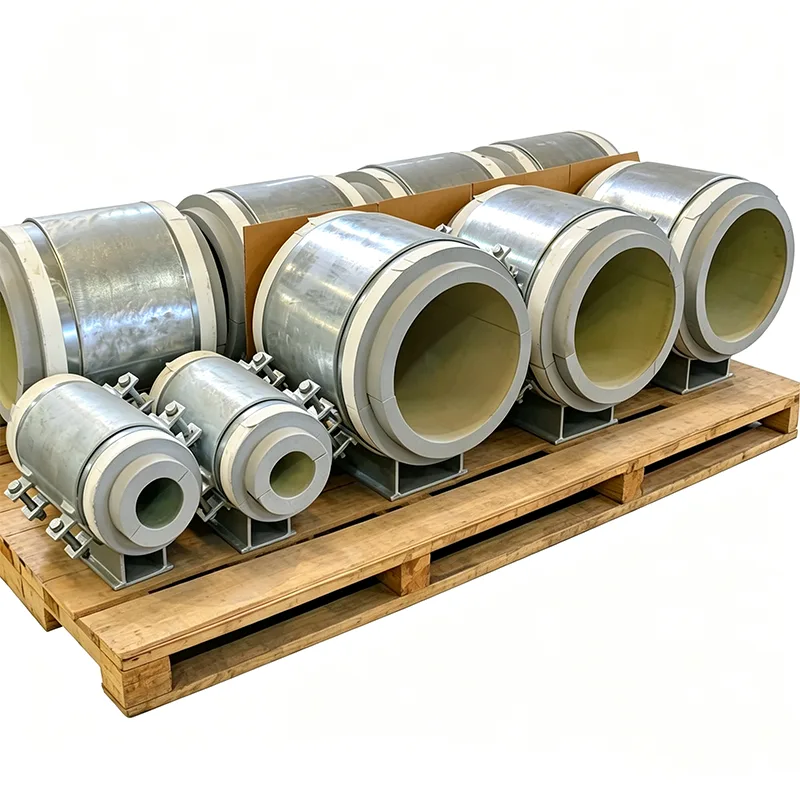

En forhåndsisolert rørglidestøtte er en konstruert komponent som støtter en isolert rørledning samtidig som den tillater kontrollert bevegelse langs sin akse. Den integrerer en strukturell støtte, en bærende isolasjonsblokk og et glidende grensesnitt i en koordinert sammenstilling.
Industrielle rørledninger opplever dimensjonsendringer når driftstemperaturene stiger og faller. Dampledninger utvides under oppstart, kjøltvannsrør opplever forskjellige termiske forhold fra omgivelsene, og kryogeniske rørledninger trekker seg betydelig sammen under drift. Hvis støttesystemet forhindrer den nødvendige bevegelsen, kan det utvikles for store krefter ved rørforbindelser, utstyrsdyser, ankre og andre strukturelle punkter.
Konvensjonelle støtter kan skape et annet problem: isolasjonen blir ofte avbrutt på støttestedet. Arbeidere på stedet må kanskje kutte isolasjon rundt metallskoen og rekonstruere den beskyttende konvolutten etterpå. Dårlig justering, komprimert isolasjon eller ufullstendig forsegling kan redusere termisk ytelse.
En forhåndsisolert glidestøtte takler disse utfordringene ved å kombinere termisk isolasjon og kontrollert bevegelse i en fabrikkmontert enhet. Designet må tilpasses rørledningens belastning, temperatur, isolasjonsspesifikasjon og forventede forskyvning.
Sammenstillingen er designet for å overføre rørbelastningen til støttekonstruksjonen samtidig som glidemekanismen holdes adskilt fra den primære isolasjonsfunksjonen. Hver komponent har et spesifikt ingeniørformål.
En stiv isolasjonsblokk støtter rørbelastningen samtidig som den begrenser varmeoverføringen mellom røret og stålkonstruksjonen. Materialet, tykkelsen, trykkfastheten og geometrien må være egnet for designtemperaturen og belastningsforholdene. Blokken bør kontrolleres mot drift, installasjon og gjeldende testbelastninger.
En typisk konfigurasjon bruker en glideoverflate i polert rustfritt stål sammen med en PTFE- eller grafittimpregnert glidepute. Det nøyaktige arrangementet avhenger av designet. Grensesnittet tillater aksial bevegelse samtidig som det hjelper med å kontrollere friksjonen og de resulterende kreftene som overføres til støttestrukturen.
Den nødvendige glidevandringen bør bestemmes fra rørspenningsanalysen. Designere må vurdere den forutsagte forskyvningen, bevegelsesretningen, friksjonskoeffisienten, støttereaksjoner og en passende kvote for prosjektforholdene.
For kulde og kryogene tjenester er fuktighetskontroll spesielt viktig. En integrert tetningsflens kan gi et definert tilkoblingspunkt for den tilstøtende isolasjonskappen og dampsperren. Riktig felttetting bidrar til å begrense fuktinntrengning, som ellers kan forringe isolasjonsytelsen og øke korrosjonsrisikoen.
Skyvegrensesnittet trenger også passende beskyttelse mot konstruksjonsrester, vann og andre forurensninger. De endelige kapslings- og forseglingsdetaljene skal bekreftes mot produsentens godkjente tegninger.
Integrering av isolasjons- og skyvefunksjoner kan forbedre installasjonskonsistensen og redusere vanlige problemer ved rørstøttesteder.
Disse fordelene avhenger av riktig prosjektering og installasjon. En glidende støtte kan ikke kompensere for en feil rørspenningsmodell, utilstrekkelig isolasjonsstyrke, utilstrekkelig vandring eller en dårlig forseglet dampsperre.
Materialvalg er et av de viktigste trinnene for å spesifisere en forhåndsisolert rørglidestøtte. Isolasjonen må tåle driftstemperaturen og trykkbelastningen samtidig som akseptabel termisk ytelse opprettholdes. Glidende materialer må også være kompatible med forventet belastning, bevegelse, miljø og vedlikeholdskrav.
| Søknad | Potensielt isolasjonsmateriale | Betraktning ved nøkkelvalg |
|---|---|---|
| Avkjølt vann og saltlake | PIR med høy tetthet | Termisk ledningsevne, fuktmotstand og trykkstyrke |
| Lavtemperatur prosessrør | PIR eller celleglass | Designtemperatur, dampkontroll og bæreevne |
| Kryogene rørledninger | Cellulært glass | Egnet for ekstremt lave temperaturer og fuktbeskyttelse |
| Damp og varme prosesslinjer | Kalsiumsilikat | Temperaturklassifisering, mekanisk styrke og termisk ytelse |
| Spesialiserte høytemperaturapplikasjoner | Perlittbasert eller mikroporøs isolasjon | Prosjektspesifikke temperaturgrenser og kompresjonsadferd |
Som beskrevet på Tianshun Pre-isolated Pipe Slide Support produktside, kan materialalternativer dekke serviceforhold som strekker seg fra ca. -196°C til +650°C, avhengig av valgt isolasjon og den spesifikke designen. Disse endepunktene skal ikke tolkes som en universell vurdering for hver konfigurasjon.
Ingeniører bør bekrefte tillatt driftstemperatur, trykkstyrke ved designtemperatur, isolasjonstykkelse, glidende materialgrenser og kompatibilitet for alle komponenter før de godkjenner en endelig spesifikasjon.
Å velge en støtte basert kun på nominell rørdiameter kan føre til kostbare designrevisjoner. En pålitelig spesifikasjon vurderer de mekaniske, termiske og installasjonskravene sammen.
Identifiser normal driftstemperatur, minimum og maksimum designtemperaturer, trykkforhold og relevante oppstarts- eller avstengningsscenarier. Disse faktorene påvirker valg av isolasjon og forventet rørledningsbevegelse.
Oppgi driftsrørets vekt, væskevekt, isolasjons- og kledningsvekt, gjeldende dynamiske belastninger og relevante hydrotestbelastninger. Isolasjonsblokken må kontrolleres mot det gjeldende belastningstilfellet i stedet for kun normal driftsvekt.
Bruk den godkjente rørspenningsanalysen for å etablere forventet bevegelse på støttestedet. Bekreft kjøreretningen, designforskyvningen, dimensjonene på glidegrensesnittet og nødvendig klaring.
Spesifiser rørets ytre diameter, isolasjonsmateriale, isolasjonstykkelse og krav til dampsperre. Støttegeometrien bør være på linje med det tilstøtende isolasjonssystemet og unngå å skape hull eller sårbare tetningsoverganger.
Bestem om støtten krever en standard skyvekonfigurasjon, sidestyreplater eller andre prosjektspesifikke begrensninger. Styrede støtter kan tillate aksial bevegelse samtidig som den begrenser sideforskyvning, men fastholdelsesplasseringer må koordineres med den generelle rørspenningsdesignen.
For en bredere oversikt over støttekonfigurasjoner, se gjennom Tianshuns industrirørstøtteserie og koordiner den valgte støtten med prosjektets komplette støtteplan.
Disse støttene er spesielt nyttige der en rørledning trenger både termisk beskyttelse og kontrollert bevegelse. Vanlige applikasjoner inkluderer:
Vurder en kjøltvannsrørledning installert i en fuktig industribygning. Hvis en konvensjonell stålstøtte avbryter isolasjonen, kan det utvikle seg kondens rundt støtten, som potensielt kan bidra til korrosjon og isolasjonsforringelse. En riktig valgt forhåndsisolert glidestøtte kan redusere denne kuldebroen samtidig som den lar røret bevege seg som designet.
Det faktiske resultatet avhenger av isolasjonsspesifikasjonen, støttebelastninger, miljøforhold, installasjonskvalitet og kontinuiteten til det komplette dampsperresystemet.
For prosjektanskaffelsesteam hjelper en fullstendig teknisk forespørsel produsenter med å utarbeide et mer nøyaktig tilbud og reduserer risikoen for spesifikasjonshull.
Forbered følgende informasjon før du ber om et forslag:
Be produsenten om å bekrefte designforutsetningene, tillatte belastninger, isolasjonsegenskaper, glidevandring og grensesnittdetaljer. Der det er nødvendig, arrangere tredjepartsinspeksjon eller bevitnet testing som en separat definert prosjekttjeneste.
Fabrikkinspeksjoner og dokumentasjon kan forbedre sporbarheten, men kjøpere bør skille mellom interne kvalitetskontroller og testing utført av en uavhengig akkreditert tredjepart. Inspeksjonsomfanget bør avtales før produksjonen starter.
En standard rørsko støtter primært rørledningen og kan kreve at isolasjon kuttes og rekonstrueres rundt den. En forhåndsisolert rørglidestøtte integrerer en bærende isolasjonsblokk og et glidende grensesnitt, og hjelper til med å bevare termisk isolasjon samtidig som spesifisert bevegelse tilpasses.
Driftsområdet avhenger av isolasjonsmaterialet og den komplette monteringsdesignen. Tianshun viser alternativer fra ca. -196°C for passende kryogene konfigurasjoner til +650°C for passende høytemperaturisolasjon. Det faktiske tillatte området må bekreftes for de valgte materialene, belastningene og driftsforholdene.
Nødvendig vandring etableres gjennom rørspenningsanalyse, med tanke på termisk ekspansjon eller sammentrekning, støtteplassering, bevegelsesretning og relevante driftsscenarier. Glideflaten må gi tilstrekkelig bevegelse uten å nå sine mekaniske grenser.
Ja. Styreplater kan innlemmes i passende konfigurasjoner for å tillate aksial bevegelse samtidig som sideforskyvning begrenses. Føringsarrangement og klaringer skal koordineres med rørspenningsanalysen og prosjektets støttedesign.
Avhengig av avtalt forsyningsomfang, kan dokumentasjonen inkludere stålmaterialsertifikater, datablad for isolasjonsmateriale, informasjon om glidefriksjonstest, dimensjonale inspeksjonsrapporter og relevante fabrikkinspeksjonsposter. Bekreft de nødvendige standardene, sporbarheten og eventuelle tredjeparts testkrav i kjøpsspesifikasjonen.
En pålitelig pre-isolert rørglidestøtte må balansere strukturell belastning, termisk isolasjon, glideytelse og fuktbeskyttelse. Å behandle disse kravene som én koordinert design bidrar til å redusere installasjonsusikkerhet og støtter langsiktig rørledningspålitelighet.
Tianshun har produsert rørledningsstøtteprodukter ved sitt Yangzhou-anlegg siden 2012 og leverer løsninger for industrielle rørapplikasjoner, inkludert damp, kjølt vann og kryogene tjenester. Ved å gjennomgå rørdimensjoner, isolasjonskrav, designbelastninger og bevegelsesdata, kan ingeniørteamet hjelpe med å identifisere en passende støttekonfigurasjon og avklare dokumentasjonen som kreves for prosjektet ditt.
Hvis du kjøper en tilpassetPre-isolert rørglidestøttefor en ny installasjon eller en eksisterende rørledningsoppgradering, forberede rørstøtteplanen, isolasjonsspesifikasjonene og spenningsanalysedata før du ber om et tilbud. Besøk Tianshun-produktsiden for å gjennomgå den tilgjengelige designtilnærmingen, ogkontakt ossfor å diskutere dine tekniske krav, materialalternativer, inspeksjonsomfang og prosjektleveransebehov.
