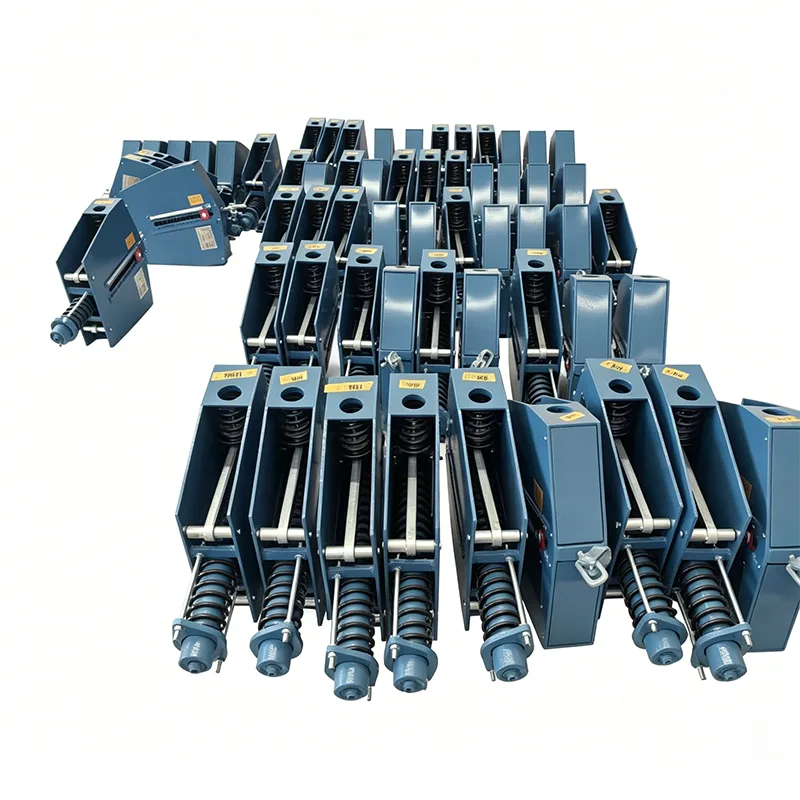

Termisk kraftverk Constant Spring Hanger

I de komplekse rørledningssystemene for damp-vann, røykgass-luft og pulverisert kull i termiske kraftverk, er termisk forskyvning av rørledninger forårsaket av drastiske temperaturendringer en kjernefare som truer systemsikkerheten. Støttet av 14 år med teknisk akkumulering i rørledningsstøttefeltet, har Yangzhou Tianshun Pipeline Technology Co., Ltd. spesialutviklet Thermal Power Plant Constant Spring Hanger for termiske arbeidsforhold. Designet basert på prinsippet om momentlikevekt, gir dette produktet kontinuerlig konstant støttekraft når vertikal termisk forskyvning oppstår i rørledninger, absorberer og kompenserer effektivt for forskyvningsspenning, forhindrer at rørledninger og tilkoblet utstyr skades av ytterligere påkjenninger, og sikrer langsiktig sikker drift av kraftverk.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Produktets tekniske spesifikasjoner

Spesifikasjonstabell for konstant fjærhenger	Eksempel
Modell / Serie	PH, LH, CA, CS, TH
Lastekapasitet (drift)	0,1 kN - 500 kN
Total reise	50 mm, 100 mm, 200 mm, 400 mm
Faktisk reise	Opp til 600 mm
Lastavvik (toleranse)	±5 % (standard) / ±3 % (høy pres.)
Installasjonsposisjon	Horisontal / Vertikal
Boligfinish	Varmforsinket / Epoxy
Driftstemp.	-20 °C til +80 °C (omgivelsestemperatur)
Materiale for fjærspiral	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (feltjustering)

Ingeniørapplikasjon og verdirealisering

Rørledningssystemer i termiske kraftverk har ekstremt høye krav til påliteligheten til bærende deler. Ved utformingen av Thermal Power Plant Constant Spring Hanger har vi tatt hensyn til praktiske tekniske smertepunkter:

Eliminering av tilleggsspenninger: Innenfor det spesifiserte last-forskyvningsområdet opprettholder fjærmoment og lastmoment alltid dynamisk balanse, og unngår rørledningsdeformasjon eller skjøtelekkasje forårsaket av termisk ekspansjon og kald sammentrekning.

Nøyaktig kaldtilstandsinnstilling: Produsenten utfører forhåndskompresjonsinnstilling strengt i henhold til installasjonsbelastningen gitt av brukerne, og fikserer indikatorplaten til den teoretiske kaldtilstandsarbeidsposisjonen gjennom posisjoneringsblokker, og sikrer at fjæren er midlertidig i stiv tilstand under installasjon på stedet og unngår utilsiktet stress under konstruksjon.

Intuitiv drift og vedlikeholdsovervåking: Utformingen av den eksterne forskyvningsindikatorplaten lar drifts- og vedlikeholdspersonell intuitivt sjekke om forskyvningen av fjærstøtten under arbeidsbelastning stemmer overens med designet etter at rørledningen er satt i normal drift, noe som letter forebyggende vedlikehold.

Streng kvalitetskontroll og installasjonsspesifikasjoner

Hvert produkt er fullstendig testet internt før forsendelse

Før sending går hvert produkt gjennom et komplett internt testprogram. Dette programmet dekker dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres med forsendelsen.

Denne interne testingen er ikke ILAC-akkreditert tredjepartstesting

Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det ordnes separat som en valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Kjemisk sammensetningsanalyse, strekktesting, Charpy lavtemperaturstøttesting og hardhetstesting er tilgjengelig.

2. Sveis NDT

Magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT) kan leveres.

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Hva gjør oss annerledes

Benchmarked mot LISEGA International Pipe Support System

For belastningsnøyaktighet, teststandarder og dokumentasjonssystemer bruker vi det internasjonale rørstøttesystemet LISEGA som standard.

Mer enn en standard innenlandsk produsent

En standard innenlandsk produsent leverer vanligvis bare produktet. Vi går lenger ved å gi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Hvorfor velge Tianshuns varmekraftverk med konstant fjærhenger?

Rik erfaring med termisk kraftprosjekter: Produktene er mye brukt i damp-vannrørledninger og opphengssystemer for kjeleutstyr til termiske kraftverk i inn- og utland, og har motstått testene av flere oppstarts- og avstengningssykluser.

Tilpasset ingeniørstøtte: Vi tilbyr full-prosess tekniske tjenester fra beregning av rørledningsspenning, typevalg og matching til installasjonsveiledning på stedet, og sikrer at hver støtte nøyaktig samsvarer med arbeidsforholdene.

Stabil leveringskjedelevering: Ved å stole på automatiserte produksjonslinjer og komplett testutstyr ved vår Jiangsu-base, sikrer vi levering av materialer i tide og av høy kvalitet for store batch-termiske kraftprosjekter.

Full livssyklusstøtte: Vi etablerer eksklusive prosjektfiler og gir tilstandsvurdering og utskiftingsveiledning under nedstengningsvedlikehold, noe som reduserer drifts- og vedlikeholdsrisikoen til kraftverk.

Få teknisk støtte nå:

Yangzhou Tianshun Pipeline Technology Co., Ltd. er forpliktet til å gi stabil og pålitelig rørledningsstøttegaranti for globale termiske kraftbedrifter med høystandard Thermal Power Plant Constant Spring Hanger!
