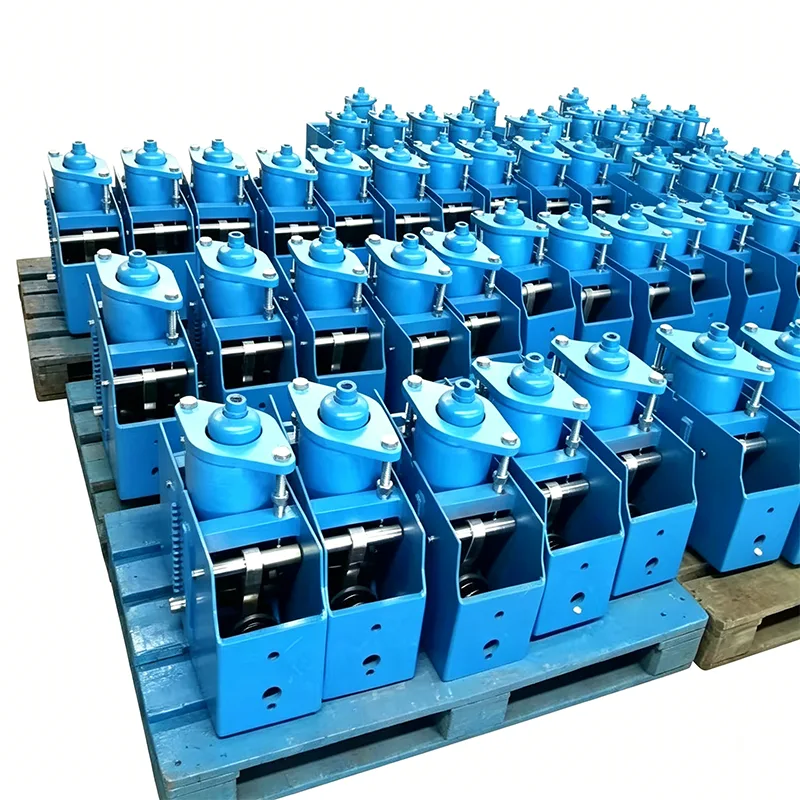

Høybelastningskonstant fjærhenger

High Load Constant Spring Hanger er en nøkkelkomponent for å kontrollere forskyvning og belastning i industrielle rørledningssystemer. Under arbeidsforhold med høy temperatur og høyt trykk genererer rørledninger termisk ekspansjon og sammentrekningsforskyvning på grunn av temperaturendringer. Hvis støttekraften endres med forskyvning, vil det føre til rørledningsspenningskonsentrasjon og true sikker drift av systemet. Vår High Load Constant Spring Hanger er designet basert på prinsippet om momentlikevekt. Den kan kontinuerlig levere stabil støttekraft gjennom hele rørledningens vertikale forskyvning, og effektivt unngå skade på rørledninger og tilkoblet utstyr forårsaket av ekstra belastning.

Yangzhou Tianshun Pipeline Technology Co., Ltd., grunnlagt i 2012, har fokusert på feltet rørledningsstøtter og -hengere, og samlet 14 års produksjons- og applikasjonserfaring. Våre produkter har tjent nøkkelprosjekter innen kraft, petrokjemi, energi og annen industri i mer enn 40 land rundt om i verden, og har vunnet langsiktig gjenkjøpstillit fra kunder med stabil kvalitet.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Kjernearbeidsprinsipp

High Load Constant Spring Hanger vedtar en samarbeidsdesign av dobbeltarms spakmekanisme og spiralfjærmontering, og realiserer konstant kraftutgang basert på det mekaniske prinsippet om momentlikevekt:

▶  Moment likevektsmekanisme: Når rørledningen genererer termisk forskyvning, overfører fjærenheten dreiemoment gjennom spakmekanismen, og holder lastmomentet og fjærmomentet alltid balansert

▶  Kamføringskompensasjon: Innebygd presisjonskamføringsstruktur kompenserer for lastsvingninger forårsaket av mekanisk friksjon og produksjonsavvik

▶  Slagindikatorenhet: Utstyrt med en visualisert forskyvningsindikator, som kan observere rørledningsforskyvning i sanntid, noe som letter installasjon og justering på stedet

Tekniske parametere

Parameterelement	Tekniske indikatorer	Utførelsesstandard
Nominell belastningsområde	0,5kN ~ 1000kN (super stor last kan tilpasses)	GB/T 17116 / HG/T 20644
Arbeidsforskyvningsområde	±50mm ~ ±500mm	I henhold til tekniske designkrav
Belastningskonstans	≤±5 % (utkonkurrerte nasjonale standardkrav på ≤6 %)	Fabrikkkontroll per enhet
Arbeidstemperaturområde	-20 ℃ ~ 450 ℃ (tilpasses for høye temperaturforhold)	Materialtilpasset design
Lastjusteringsområde på stedet	±10 %	Utstyrt med spesiell justeringsmekanisme
Tretthetsliv	≥10 000 sykluser	Simulert arbeidstilstandstest
Fjærmateriale	60Si2MnA høyfast fjærstål	Vakuum varmebehandlingsprosess

Kjerneproduktfunksjoner

1. Stabil belastningskonstans ytelse

Belastningsavviket til High Load Constant Spring Hanger kontrolleres innenfor ±5 % gjennom hele slaget, og overgår det nasjonale standardkravet. Gjennom flerskivefjærkombinasjon og presisjonsmekanisk design sikrer den at rørledningen alltid får jevn støtte under termisk forskyvning, noe som fundamentalt eliminerer risikoen for spenningskonsentrasjon.

2. Sterk tilpasningsevne til forhold med tung belastning

Den bærende rammen er optimalt designet for rørledningssystemer med høy belastning, og bruker Q345B høystyrke konstruksjonsstål, og fjærsylinderen er dannet av integrert spinning, noe som eliminerer skjulte farer ved sveiser i omkretsen. Produktet tåler en maksimal belastning på 1000kN, og dekker støttebehovet til rørledninger med tung belastning i store kraftstasjoner, raffineringsenheter og andre anlegg.

3. Praktisk installasjon og vedlikehold

▶  Utstyrt med en lastlåseanordning for å låse fjæren under installasjon og transport, og forhindrer utilsiktet forskyvning

▶  Belastningen på stedet kan finjusteres innen ±10 % for å tilpasse seg faktiske arbeidsforholdsavvik

▶  Standardiserte tilkoblingsgrensesnitt, kompatible med ulike installasjonsformer for rørledninger

▶  Modulær strukturell design, praktisk utskifting av slitedeler

4. Full dekning for arbeidsforhold

Produktet kan tilpasse seg arbeidstemperaturområdet -20 ℃ til 450 ℃. For spesielle arbeidsforhold som lavtemperatur LNG og høytemperaturdamp, kan tilsvarende høytemperatur- eller lavtemperaturbestandige materialer tilpasses for å sikre ytelsespålitelighet i ekstreme miljøer.

Produktets tekniske spesifikasjoner

Spesifikasjonstabell for konstant fjærhenger	Eksempel
Modell / Serie	PH, LH, CA, CS, TH
Lastekapasitet (drift)	0,1 kN - 500 kN
Total reise	50 mm, 100 mm, 200 mm, 400 mm
Faktisk reise	Opp til 600 mm
Lastavvik (toleranse)	±5 % (standard) / ±3 % (høy pres.)
Installasjonsposisjon	Horisontal / Vertikal
Boligfinish	Varmforsinket / Epoxy
Driftstemp.	-20 °C til +80 °C (omgivelsestemperatur)
Materiale for fjærspiral	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (feltjustering)

Produksjon og kvalitetskontroll

Vi har et komplett produksjons- og testsystem for å sikre pålitelig ytelse til hver høybelastningskonstant fjærhenger:

Hvert produkt er fullstendig testet internt før forsendelse

Før sending går hvert produkt gjennom et komplett internt testprogram. Dette programmet dekker dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres med forsendelsen.

Denne interne testingen er ikke ILAC-akkreditert tredjepartstesting

Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det ordnes separat som en valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Kjemisk sammensetningsanalyse, strekktesting, Charpy lavtemperaturstøttesting og hardhetstesting er tilgjengelig.

2. Sveis NDT

Magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT) kan leveres.

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Hva gjør oss annerledes

Benchmarked mot LISEGA International Pipe Support System

For belastningsnøyaktighet, teststandarder og dokumentasjonssystemer bruker vi det internasjonale rørstøttesystemet LISEGA som standard.

Mer enn en standard innenlandsk produsent

En standard innenlandsk produsent leverer vanligvis bare produktet. Vi går lenger ved å gi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Service og støtte

▶  Teknisk støtte for forhåndssalg: Profesjonelt salgsteam som er kjent med ulike applikasjoner for arbeidsforhold, kan gi forslag til valg og tekniske løsninger i henhold til pipeline-parametere

▶  Tilpassede tjenester: Støtt produkttilpasning for spesielle belastninger, spesielle forskyvninger og spesielle installasjonsformer

▶  Ettersalgsgaranti: Gi installasjonsveiledning og teknisk konsultasjon, og svar umiddelbart på problemer med produktkvalitet

▶  Leveringssyklus: Konvensjonelle modeller er på lager, og tilpassede produkter leveres i henhold til avtalt syklus
