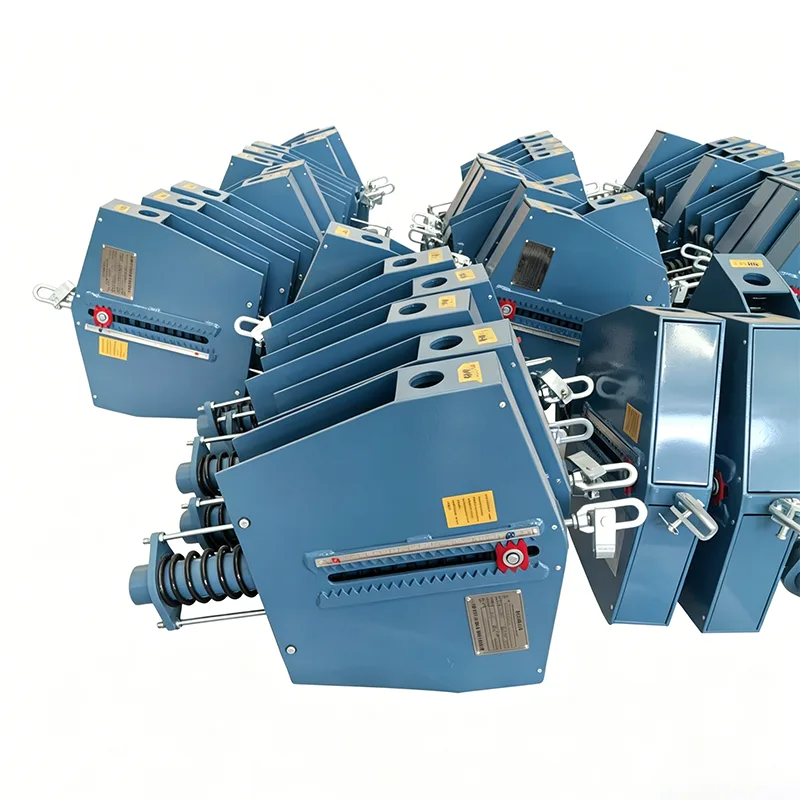

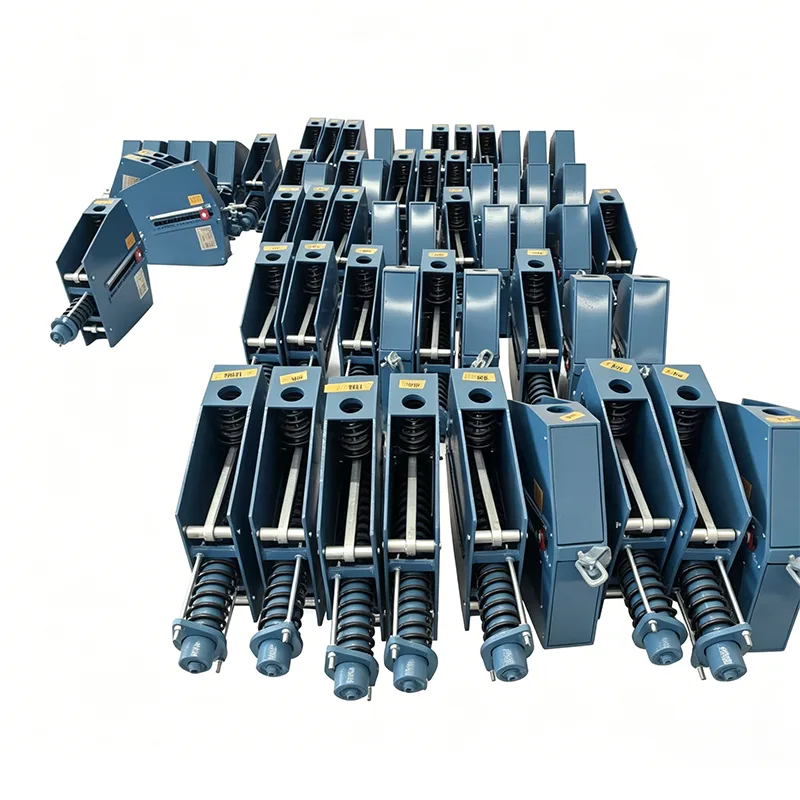

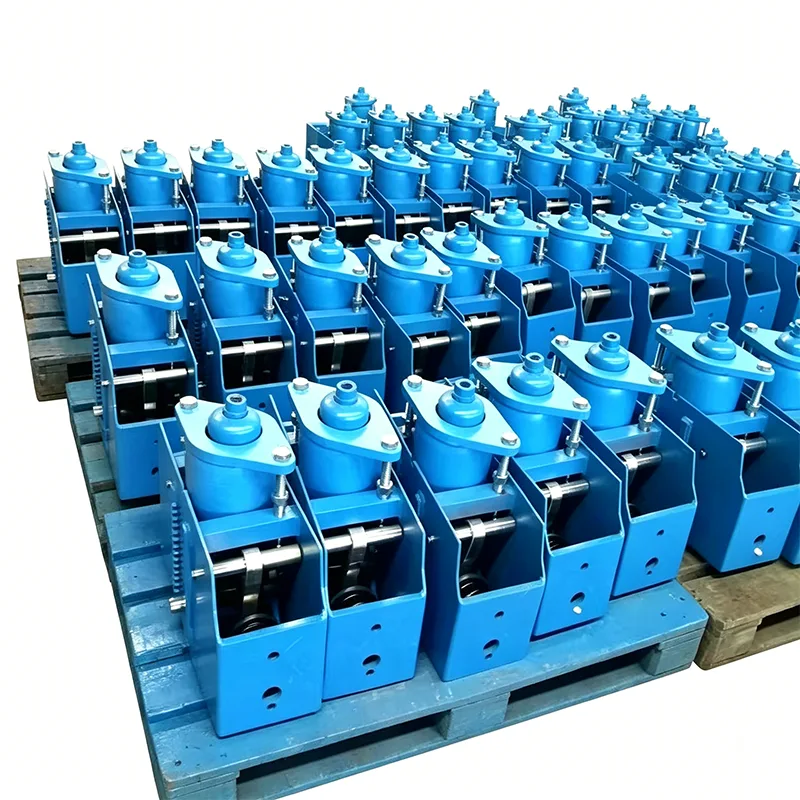

Heavy Duty Constant Spring Hanger

Yangzhou Tianshun Pipeline Technology Co., Ltd., grunnlagt i 2012, er en integrert industri- og handelsbedrift med fokus på FoU og produksjon av rørledningsstøtteprodukter. I løpet av de siste 14 årene har vi betjent kraft-, petrokjemisk- og energiprosjekter i mer enn 40 land rundt om i verden, og vunnet langsiktig tillit fra kunder med stabil produktkvalitet. Heavy Duty Constant Spring Hanger er vårt flaggskipprodukt utviklet for arbeidsforhold med stor belastning og høye krav. Den har blitt systematisk styrket i materialer, struktur og teknologi for å gi pålitelig garanti for sikker drift av rørledninger under ekstreme arbeidsforhold.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Hva er tunge arbeidsforhold? Hvorfor spesielle kleshengere er nødvendig

I store industriprosjekter er det en spesiell type rørledningssystem:

▶  Tykveggede rørledninger med stor diameter: Over DN600, veggtykkelse over 20 mm

▶  Tungvekts rørledningssystemer: Last per løftepunkt over 200kN, noen over 500kN

▶  Høytemperatur og høytrykks hovedrørledninger: Kraftverks hoveddamp, høytemperatur prosessrørledninger til raffineringsenheter

▶  Rørledninger med lang spenn: Rørseksjoner med store spenn i rørgallerier med store konsentrerte belastninger

Hvis vanlige opphengere med konstant kraft brukes til disse kraftige rørledningene, er det svært sannsynlig at følgende problemer oppstår:

▶  Skalldeformasjon og sprekker: Belastningen overskrider den strukturelle bæregrensen

▶  Utilstrekkelig fjærstivhet: Overdreven kompresjon, tap av konstant kraftkarakteristikk

▶  Pin-skjærfeil: Utilstrekkelig styrke på koblingsdeler

▶  Strekkdeformasjon av opphengsstangen: Stang med liten diameter, overbelastningsforlengelse

Heavy Duty Constant Spring Hanger er et forsterket produkt spesielt utviklet for slike arbeidsforhold, med systematisk forsterkning fra alle dimensjoner av materialer, struktur og teknologi.

Sviktsaker og leksjoner for tunge plikter

I følge bransjestatistikk står tunge arbeidsforhold for mer enn 60 % av ulykkene med rørledningsstøttefeil:

Tilfelle 1: Hoveddamprørledning til et kraftverk

Problem: Brukt ordinær konstant krafthenger, last per løftepunkt 280kNC Konsekvens: Skallsideplate sprukket etter 3 års drift, rørledningen sank 120 mmTap: 15 dagers nedstengningsvedlikehold, direkte tap over 10 millioner RMB

Tilfelle 2: Høytemperaturrørledning til en raffineringsenhet

Problem: Opphengsstiftens diameter var for liten, styrken redusert ved høy temperatur Konsekvens: Pinneskjærbrudd, rørledningen falt, forårsaker middels lekkasjeLeksjon: Kraftig oppheng må beregnes for styrke separat i henhold til faktiske arbeidsforhold

Case 3: Coldbox-rørledning til en LNG-terminal

Problem: Materialsprøhet ved lav temperatur, vanlig Q235-skall sprukket Konsekvens: Rørledningsforskyvning ute av kontroll, lekkasje i kjøleboksgrensesnittflens Forbedring: Kraftige kleshengere bruker seighetsmaterialer med lav temperatur

I løpet av 14 års bransjeerfaring har Yangzhou Tianshun Pipeline Technology håndtert mange lignende prosjekter for transformasjon av sviktende støttefeil, og har en dyp forståelse for særegenhetene og risikoene ved tunge arbeidsforhold.

Produktets tekniske spesifikasjoner

Spesifikasjonstabell for konstant fjærhenger	Eksempel
Modell / Serie	PH, LH, CA, CS, TH
Lastekapasitet (drift)	0,1 kN - 500 kN
Total reise	50 mm, 100 mm, 200 mm, 400 mm
Faktisk reise	Opp til 600 mm
Lastavvik (toleranse)	±5 % (standard) / ±3 % (høy pres.)
Installasjonsposisjon	Horisontal / Vertikal
Boligfinish	Varmforsinket / Epoxy
Driftstemp.	-20 °C til +80 °C (omgivelsestemperatur)
Materiale for fjærspiral	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (feltjustering)

Analyse av 7 kraftige forsterkede design

Strukturelt system med høy styrke

Shell tar i bruk Q345B lavlegert høyfast stål, flytegrensen økt med 40 %

Sideplatetykkelse økt med 50 %, helplateskjæring uten skjøtesveiser

Bunnforsterkende ribbeplatedesign for å spre konsentrert stress

Stor-diameter høy-styrke tilkobling

Pinnen bruker 40Cr legert konstruksjonsstål, bråkjølt og herdet, styrke økt med 80%

Pinnediameter utformet med 5 ganger sikkerhetsfaktor for maksimal belastning

Selvsmørende bøssing tatt i bruk for å redusere friksjon og forbedre stabiliteten

Multi-Spring Parallell Technology

2-4 sett fjærer parallelt for store belastninger, enkelt fjærbelastning kontrollert innenfor rimelig rekkevidde

Fjærgruppe synkron kompresjonsdesign for å unngå eksentrisk belastning

Hver fjær testet separat, matchende avvik ≤2 %

Forsterket spakmekanisme

Tverrsnitt av spakearm forstørret, bøyemodul økt med 100 %

Fortykket foringsplate ved støttepunkt for å forhindre lokal knusing

Kamoverflate høyfrekvent bråkjølt, hardhet over HRC45, levetid for slitestyrke økt med 3 ganger

Høypresisjons produksjonskontroll

Nøkkelhullsposisjoner behandlet av CNC, posisjonsnøyaktighet ±0,1 mm

Feil i hendelmomentforhold kontrollert innenfor ±1 %

Fjærkompresjon nøyaktig innstilt, kaldbelastningsavvik ≤3 %

Perfekt sveisekvalitetskontroll

Hovedlastbærende sveiser bruker full penetrasjonssveiseprosess

100 % ultralydtesting, oppfyller JB/T 4730 Grade II-krav

Avspenningsbehandling etter sveising for å eliminere restspenning ved sveising

Flere sikkerhetsbeskyttelse

Øvre og nedre mekaniske grenser satt for å forhindre overslagskader

Overbelastningsbeskyttelse, utløser advarsel ved unormal belastning

Forskyvningslåseanordning for å beskytte fjærer under installasjon og transport

Sammenligning av ytelse og belastning

Følgende er målte data (300 kN last, 200 mm forskyvning arbeidstilstand):

Slagposisjon	Vanlig konstant krafthengerbelastning	Heavy Duty Konstant fjærhengerbelastning	Nasjonalt tillatt standardavvik
0 % (kald tilstand)	282 kN (-6,0 %)	294kN (-2,0 %)	±6 %
25 %	285 kN (-5,0 %)	297 kN (-1,0 %)	±6 %
50 % (midt)	300 kN (0 %)	300 kN (0 %)	±6 %
75 %	318kN (+6,0 %)	306 kN (+2,0 %)	±6 %
100 % (varm tilstand)	321 kN (+7,0 %)	309 kN (+3,0 %)	±6 %
Maksimalt avvik	7,0 % (overskrider standarden)	3,0 % (langt bedre enn nasjonal standard)	6 %

Full slaglastavviket til Heavy Duty Constant Spring Hanger kontrolleres innenfor ±4 %, langt bedre enn nasjonale standardkrav, og beskytter effektivt sikkerheten til rørledninger og utstyr.

Vårt kraftige produktverifiseringssystem

Hvert produkt er fullstendig testet internt før forsendelse

Før sending går hvert produkt gjennom et komplett internt testprogram. Dette programmet dekker dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres med forsendelsen.

Denne interne testingen er ikke ILAC-akkreditert tredjepartstesting

Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det ordnes separat som en valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Kjemisk sammensetningsanalyse, strekktesting, Charpy lavtemperaturstøttesting og hardhetstesting er tilgjengelig.

2. Sveis NDT

Magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT) kan leveres.

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Hva gjør oss annerledes

Benchmarked mot LISEGA International Pipe Support System

For belastningsnøyaktighet, teststandarder og dokumentasjonssystemer bruker vi det internasjonale rørstøttesystemet LISEGA som standard.

Mer enn en standard innenlandsk produsent

En standard innenlandsk produsent leverer vanligvis bare produktet. Vi går lenger ved å gi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Typiske applikasjonsscenarier for tung belastning

Industri	Applikasjonsscenarier	Typisk lastområde
Kraftindustri	Hoveddamp- og gjenoppvarmingsdamprørledninger for superkritiske/ultra-superkritiske enheter	200kN ~ 800kN
Petrokjemisk	Hydroprosesseringsreaktoruttak, store innløps- og utløpsrørledninger for varmeovner	150kN ~ 600kN
LNG-terminaler	Kaldboksinnløp og -uttak, store lavtemperatur prosessrørledninger	100kN ~ 500kN
Langdistanse rørledninger	Rørseksjoner med stor spennvidde, rørledninger med konsentrert last i ventilkamre	100kN ~ 400kN
Kjernekraft	Konvensjonell øy hoveddamp, vannforsyningssystem rørledninger	200kN ~ 700kN
Metallurgi	Masovn varmluftrørledninger, store avfallsvarmekjelerrørledninger	150kN ~ 500kN

Prosjektlevering og service

Eksklusiv serviceprosess for tunge prosjekter

1. Teknisk dokking: Profesjonelle ingeniører legger til kai med rørledningsstressanalytikere for å bekrefte belastning, forskyvning og plassbehov

2.Skjemedesign: Gi skreddersydde designopplegg for spesielle plassbegrensninger

3. Tegningsbekreftelse: Gi detaljerte monteringstegninger og lastetabeller, signert og bekreftet av begge parter

4.Produksjonssporing: Gi ukentlige produksjonsfremdriftsbilder for større prosjekter

5. Fabrikkaksept: Kunder eller tredjeparter kan inviteres til å overvære tester på fabrikken

6.Tjeneste på stedet: Gi installasjonsveiledning, teknisk støtte på stedet om nødvendig

7. Driftssporing: Gjenbesøk 6 måneder etter igangkjøring for å forstå driftsstatus

Ytelse og forpliktelse

▶  Leveret mer enn 500 sett med kraftige oppheng med konstant kraft, maksimal enkeltenhetsbelastning 800kN

▶  Alle kraftige produkter gir 3 års kvalitetsgaranti

▶  Gi løsninger for eventuelle kvalitetsproblemer under drift innen 48 timer

▶  Livstid teknisk rådgivning og reservedelsforsyning

Heavy Duty Constant Spring Hanger er en pålitelig garanti for sikker drift av tunge rørledningssystemer. Med 14 års fokus, forstår vi dypt at tunge arbeidsforhold ikke tillater feil. Hvert produkt har gjennomgått strenge tester for å sikre stabil drift under ekstreme arbeidsforhold.
