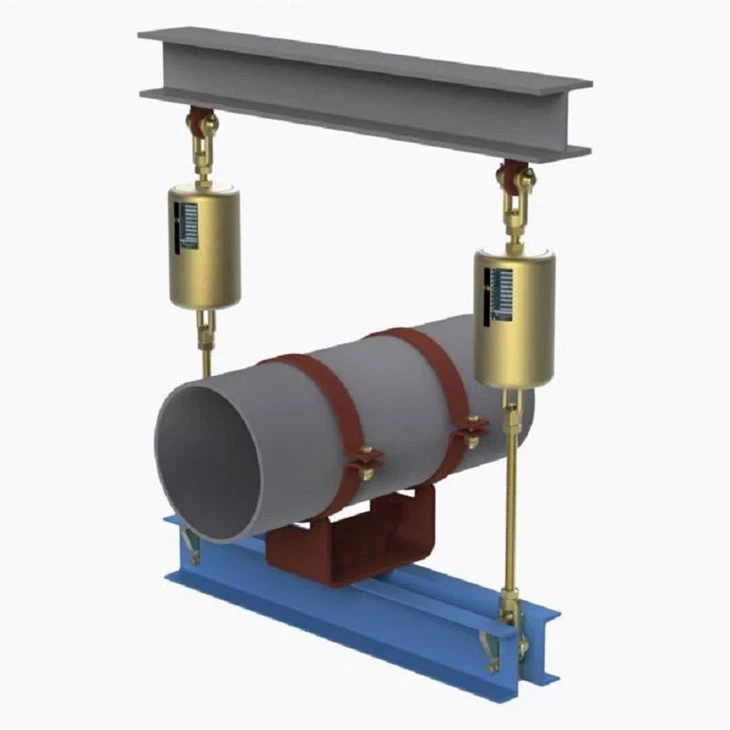

Justerbar variabel fjærhenger for termisk rørledning med variabel belastningsstøtte

Variable fjærhengere, også kjent som variable fjærstøtter, er den mest brukte typen rørstøtte i industrielle rørsystemer. De gir en støttekraft som varierer proporsjonalt med fjæravbøyning når røret beveger seg vertikalt på grunn av termisk ekspansjon eller sammentrekning. For applikasjoner der termisk forskyvning er moderat og en kontrollert mengde belastningsvariasjoner er akseptabel, tilbyr variable fjærhengere en kostnadseffektiv og kompakt løsning sammenlignet med konstante fjærstøtter.

Produsert avYangzhou Tianshun rørledningsteknologi, våre variable fjærhengere bruker spiralfjærer av høyverdig legert stål som er plassert i et robust stålhus. Når røret beveger seg oppover eller nedover fra sin installerte posisjon, komprimeres eller strekker fjæren seg tilsvarende, og endrer reaksjonskraften i direkte proporsjon med bevegelsesavstanden og fjærhastigheten. Hver enhet er kalibrert på fabrikken til spesifisert kald belastning, varm belastning og kjøreretning, noe som sikrer forutsigbar ytelse fra installasjon til drift.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Produktets tekniske spesifikasjoner

Designegenskaper og lastvariasjon

En nøkkelparameter når du velger en variabel fjærhenger er lastvariasjonsprosenten – forskjellen mellom kald og varm last delt på driftsbelastningen. De fleste tekniske spesifikasjoner krever at denne verdien forblir under 25 % for generell service og under 6 % for kritiske utstyrstilkoblinger. Der forskyvningen er stor nok til at lastvariasjonen vil overskride akseptable grenser, er konstante fjærhengere spesifisert i stedet.

Våre standard variable fjærstøtter er designet for å holde lastvariasjonen innenfor typiske prosjektgrenser over hele arbeidsområdet, og hver enhet er tydelig merket med sin fjærhastighet, kaldbelastningsinnstilling og kjøreretning for enkel installasjon og igangkjøring.

Standardserie og teknisk utvalg

Vi tilbyr variable fjærhengere i flere monteringskonfigurasjoner, inkludert topphengte, bunnmonterte og sidemonterte design, som dekker belastningskapasiteter fra omtrent 0,02 kN opp til 40 kN på tvers av standard fjærstørrelser. Standard vandringsområder inkluderer 30 mm, 60 mm, 90 mm, 120 mm og 150 mm, med spesielle bevegelser tilgjengelig på forespørsel.

Fjærelementer er produsert av 60Si2Mn eller 50CrVA fjærstål, og husene er tilgjengelige i varmgalvanisert, epoksymalt eller rustfritt stål finish for korrosive miljøer. Standardenheter er klassifisert for omgivelsestemperaturer fra -20 °C til +200 °C, med høytemperatur-legeringsfjæralternativer tilgjengelig for ekstrem varmeapplikasjoner som ovns- og kjelerør.

Hver variabel fjærstøtte er utstyrt med en reiseskala, lastindikator og øvre og nedre stoppplater. Gjengestangforbindelser i topp og bunn muliggjør enkel vertikal justering under installasjonen, og lastinnstillinger kan verifiseres på stedet mot navneskiltdata.

Standarder, materialer og tilpassede alternativer

Våre variable fjærhengere er produsert i samsvar med GB/T 17116.1/.2/.3 og er fullt utskiftbare med internasjonale standarder inkludert MSS SP-58, ASME B31.1, ASME B31.3 og EN 13480-3. Materialsporbarhet opprettholdes gjennom hele produksjonen, og alle fjærer gjennomgår forhåndsinnstilling og lasttesting før montering.

For spesialiserte prosjekter leverer vi fjærhengere i rustfritt stål, isolerte rørstøtteenheter og enheter med spesialbelegg for offshore-, marine- eller avsaltingstjenester. Vi produserer også forhåndsisolerte rørstøtter og rørskostøtter som integreres direkte med vårt utvalg av variable fjærhengere for komplette linjestøtteløsninger.

Typiske applikasjoner

Variable fjærstøtterer installert på praktisk talt alle typer prosess- og verktøyrør der vertikale termiske bevegelser forekommer. Vanlige bruksområder inkluderer kraftverks damp- og matevannledninger, raffineriprosessrør, varmevekslersløyfer for kjemiske anlegg, fjernvarmenettverk og HVAC-systemer i store næringsbygg. De brukes også sammen med stive rørstøtter på linjer der kun utvalgte punkter krever bevegelseskompensasjon.

For rørsystemer med dynamiske belastninger som vannslag, seismiske hendelser eller pumpevibrasjoner, kombineres variable fjærhengere ofte med hydrauliske dempere som begrenser dynamisk bevegelse samtidig som det tillater fri termisk forskyvning. Der termisk vekst er for stor for en variabel enhet, anbefaler vi å oppgradere til konstante fjærhengere på de spesifikke støttepunktene.

Utfyllende produktutvalg

Vår bredere rørstøtteportefølje inkluderer konstante fjærstøtter, stive opphengere og stag, rørskostøtter, forhåndsisolerte rørstøtter for kalde og kryogene linjer, og hydrauliske snubbere. For rørsystemer som også krever absorpsjon av aksial, sideveis eller vinkelbevegelse, produserer vi metallbelgekspansjonsfuger, gummiekspansjonsfuger og stoffekspansjonsfuger som kan spesifiseres sammen med våre fjærstøtter som en enkeltkildeløsning.

Kvalitet og service

Hver variabel fjærhenger blir lasttestet og dimensjonalt verifisert i vårt interne testanlegg før forsendelse, under vårt ISO 9001:2015 kvalitetsstyringssystem. Vi støtter kunder fra første fjærvalg og lastberegning gjennom installasjonsveiledning og ettersalgsservice. Forespørsler får svar innen 24 timer, og standard produksjonstid varierer fra 10 til 20 virkedager avhengig av volum og konfigurasjon. Med over 14 år med å levere rørstøtter og ekspansjonsfuger til prosjekter i mer enn 45 land, leverer vi både katalogstandard og spesialkonstruerte enheter til EPC-entreprenører og sluttbrukere globalt.

Ofte stilte spørsmål

Hva betyr "lastvariasjonsprosent" på en variabel fjærstøtte?

Lastvariasjon er differansen mellom den kalde (installerte) lasten og den varme (drifts)lasten, uttrykt i prosent av driftslasten. Den bestemmes av fjærhastigheten multiplisert med den termiske bevegelsen, delt på driftsbelastningen. De fleste prosjektspesifikasjoner begrenser denne verdien til maksimalt 25 % for standardrør.

Kan en variabel fjærhenger installeres i hvilken som helst retning?

Nei. Variable fjærhengere er designet for vertikal bevegelse og må installeres med fjæraksen vertikal. Horisontal eller vinklet installasjon vil føre til binding, feil lastoverføring og for tidlig slitasje. For horisontal belastning eller sideveis sperring bør stive stag, rørsko eller demper spesifiseres separat.

Hva er den maksimale temperaturen dine variable fjærhengere kan håndtere?

Standard karbonstålenheter med legert stålfjærer er klassifisert for kontinuerlig drift opp til ca. 200°C. For rør med høyere temperatur som høytrykks dampledninger eller kjelekoblinger, tilbyr vi høytemperaturfjærmaterialer og isolerte støttekonfigurasjoner. Kontakt ingeniørteamet vårt med dine driftsbetingelser for riktig materialvalg.

Gir du beregninger for fjærvalg?

Ja. Vårt ingeniørteam kan bistå med fjærvalg hvis du oppgir rørstørrelse, driftsvekt, termisk forskyvningsstørrelse og retning, og eventuelle krav til prosjektspesifikasjoner. Vi kan også gjennomgå eksisterende støtteplaner og anbefale passende variabel eller konstant fjærstøtte for hvert sted.

Hva er ledetiden for standard variable fjærhengere?

Standard katalogenheter sendes vanligvis innen 10 til 20 virkedager, avhengig av ordrestørrelse og gjeldende produksjonsbelastning. Tilpassede overflater, spesielle reiser eller konfigurasjoner av rustfritt stål kan legge til noen ekstra dager. Hurtig levering kan diskuteres ved bestilling.

Hvilken dokumentasjon følger med en ordre?

Standard forsyning inkluderer en pakkeliste og produktnavneskilt med fjærnummer, belastningsgrad og reisedata. Materialtestrapporter (MTR), fjærbelastningskalibreringsregistreringer og dimensjonale inspeksjonsrapporter kan leveres på forespørsel. Tredjepartsinspeksjon av autoriserte organer er også tilgjengelig for prosjekter som krever det.

Kan du levere komplette rørstøttesammenstillinger inkludert rørsko og klemmer?

Absolutt. Vi leverer variable fjærhengere som frittstående enheter eller som ferdigmonterte støttesett, inkludert rørklemmer, rørskostøtter, spennspenner, gjengestenger og strukturelle koblingsutstyr. Pre-isolerte rørstøtteenheter for kald eller kryogen service er også tilgjengelig som en enkelt, klar til installasjon.
