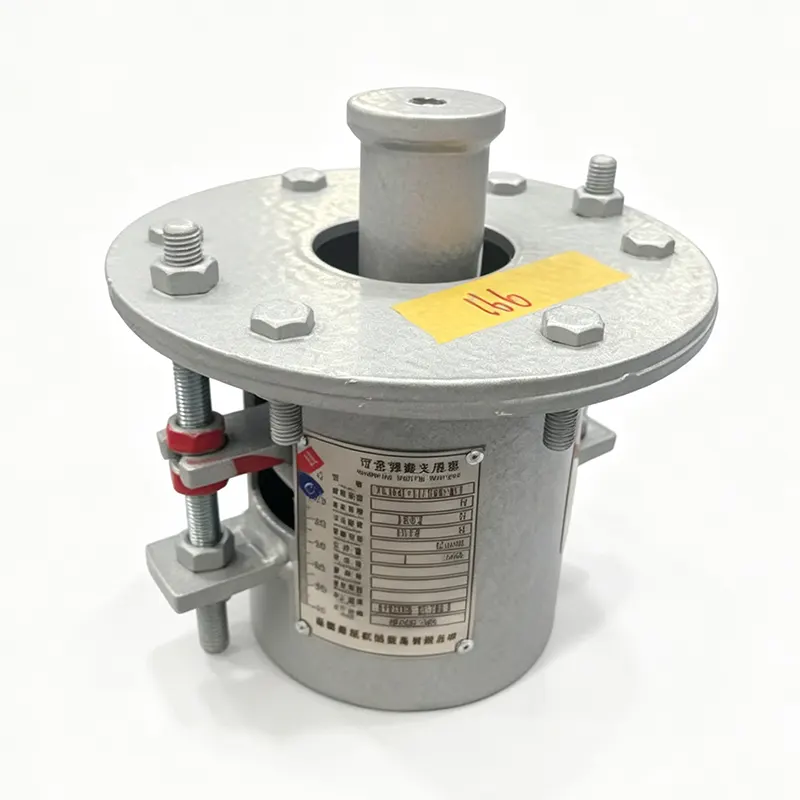

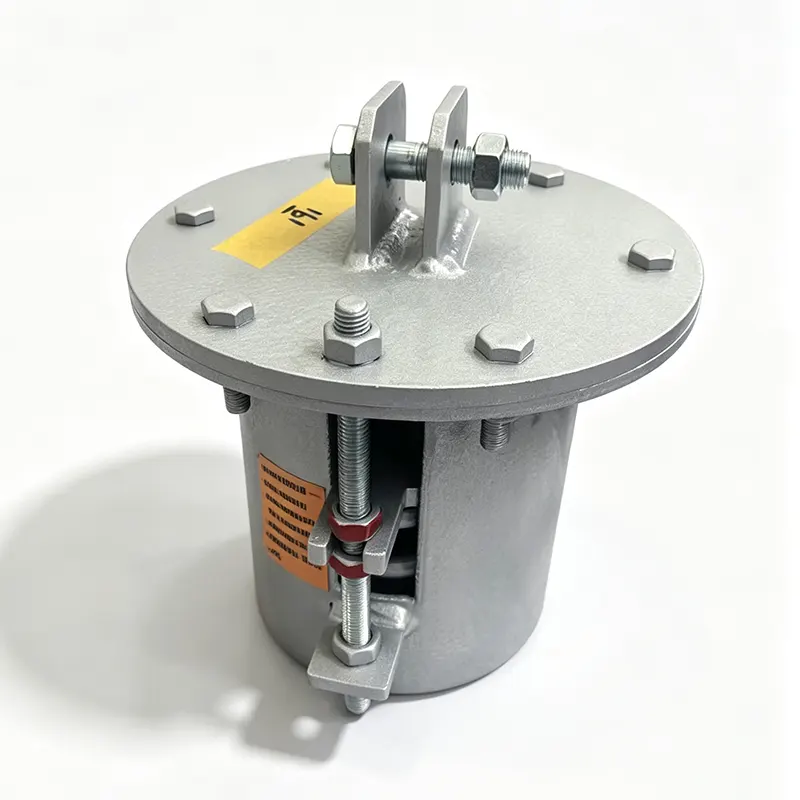

Variabel fjærhenger med høy temperatur

Yangzhou Tianshun produserer variable fjærhengere for kraft-, petrokjemisk- og industrisektoren fra en 35 000 m² stor fabrikk i Jiangsu, Kina. Våre høytemperaturvarianter er bygget for å håndtere røroverflatetemperaturer godt over omgivelsestemperaturen og samtidig opprettholde forutsigbar belastningsytelse. Fjorten års dedikert erfaring med rørstøtte og et kvalitetssystem sertifisert i henhold til ISO 9001:2015 støtter hver enhet vi sender til over 45 land.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Hvor en variabel fjærhenger passer

Ikke hver rørføring krever konstant belastning. Når den termiske forskyvningen er begrenset, tilbyr en variabel fjærhenger en pålitelig og kostnadsbevisst løsning. Når røret ekspanderer eller trekker seg sammen vertikalt, endres støttekraften innenfor et kjent og kontrollert område. Fjæren er dimensjonert slik at denne lastvariasjonen holder seg innenfor grensene satt av rørspenningsanalysen, og forhindrer overbelastning på tilkoblet utstyr samtidig som røret holdes godt støttet fra kaldt til varmt.

For høytemperaturservice går designet utover standard fjærspoler. Forhøyede rørtemperaturer kan utstråle eller lede varme inn i hengerenheten, myke opp vanlig fjærstål og forskyve den kalibrerte lasten. Variable fjærhengere med høy temperatur adresserer dette med materialvalg og overflatebeskyttelse som bevarer den spesifiserte fjærhastigheten og belastningsområdet over hele driftsområdet.

Hva gjør en høytemperaturdesign pålitelig

Fjærmaterialer vurdert for høye temperaturer

Standardfjærer mister styrke og synker når temperaturene stiger. Vi velger spolematerialer tilpasset den faktiske eksponeringen. For moderat forhøyede forhold opp til 150 °C beholder 50CrVA eller 60Si2Mn stabile mekaniske egenskaper. Når temperaturen når 300 °C eller høyere, spesifiseres nikkelbaserte legeringer som Inconel X-750. Hver materialvarme kommer med fulle møllesertifikater og sporbarhetsregistreringer, som bekrefter at sammensetningen og varmebehandlingen samsvarer med den nødvendige karakteren.

Lastvariasjon holdt innenfor prosjektgrenser

Den variable fjærhengeren produserer en annen kraft i den kalde posisjonen, den varme driftsposisjonen og hvert mellompunkt. Våre designingeniører jobber med den tillatte lastvariasjonen fra kundens rørspenningsrapport og velger en fjær som begrenser avviket, typisk til 15 % eller 25 % av arbeidsbelastningen, selv om strammere grenser kan oppfylles når det er nødvendig. Hver enhet stilles inn og testes på en kalibrert benk for å verifisere at belastningen ved kalde og varme posisjoner faller innenfor spesifisert bånd.

Korrosjons- og varmebeskyttelse for maskinvaren

Huset og konstruksjonskomponentene er ferdig med varmgalvanisering eller høytemperatur epoksymaling som standard. For spesielt aggressiv eller syklisk varmeeksponering tilbyr vi ekstra termiske barrierebelegg eller produserer huset av rustfritt stål. Disse tiltakene forhindrer avleiring, rust og overflateforringelse som kan forstyrre fjærbevegelsen over flere år med bruk.

Justering på stedet uten å fjerne hengeren

En lastjusteringsskrue og en måleur, merket i trinn på 2 %, lar anleggsteamet finjustere den installerte lasten med opptil ±10 % til ±20 %, avhengig av modell. Denne feltjusteringsmuligheten er verdifull når installert tilstand avviker litt fra designtegningen, eller når rørføringen endres under konstruksjon.

Reisestopp og synlig skala

Hver henger har øvre og nedre stopp for å beskytte mot overslag. En godt synlig reisevekt lar installasjons- og vedlikeholdspersonell bekrefte gjeldende posisjon med et øyeblikk. Den kalde forhåndsinnstilte posisjonen er låst med avtagbare kjørestoppere, slik at hydrostatisk testing og kjemisk rengjøring kan fortsette uten å avlede fjæren.

Teknisk oversikt

Tilpassede reiser, belastningsklasser og materialer med høy temperatur håndteres som en del av vår vanlige forsyning. Når vi får en forespørsel, konverterer vi mellom internasjonale standarder og bekrefter teknisk kompatibilitet før produksjon.

Kvalitetskontroll og dokumentasjon

Vårt ISO 9001-sertifiserte kvalitetssystem styrer hvert trinn, fra inspeksjon av innkommende fjærtråd til endelig lasttesting. Hver høytemperatur variabel fjærhenger er forhåndsinnstilt til kundens spesifiserte kaldbelastning og bevegelse på testbenken vår. Vi registrerer belastninger ved kalde, mellomliggende og varme posisjoner og bekrefter at variasjonen er innenfor toleranse. Disse postene beholdes for hele sporbarhetspakken og kan leveres med forsendelsen.

Materialsertifikater for fjærspiraler, konstruksjonsstål og beskyttende belegg kan spores til varmen eller batchen. Når prosjekter krever samsvar med ASME, EN eller andre internasjonale rørkoder, gir vi dokumentasjonspakkene som trengs for godkjenning.

Hvor høytemperatur variable fjærhengere brukes

Disse hengerne støtter rørsystemer med middels til høy temperatur der vertikal forskyvning er tilstede, men ikke ekstrem. Typiske installasjoner inkluderer hjelpedampledninger, kjeletilførselsvannrør, innløps- og utløpsledninger for economizer, varmoljekretsløp i raffinerier og kjemiske anlegg, dampfordeling med middels trykk i industrianlegg og høytemperaturluftkanaler. I hvert tilfelle tilpasser hengeren vertikale bevegelser mens rørspenningen holdes innenfor designgrensene, uten kostnadene og rammen av en konstant laststøtte.

Ofte stilte spørsmål

Hvordan velger jeg mellom en variabel fjærhenger og en konstant fjærhenger?

Avgjørelsen kommer ned til tillatt lastvariasjon. Hvis din rørspenningsrapport tillater en lastendring mellom kald og varm stilling, gir en variabel fjærhenger pålitelig støtte til en lavere kostnad. Der røret ikke kan akseptere noen meningsfull variasjon, kreves en konstant fjærhenger. Vårt ingeniørteam kan gjennomgå last- og reisedataene dine og anbefale riktig type.

Hva er den maksimale driftstemperaturen for en høytemperatur variabel fjærhenger?

Med standard legert fjærstål som 50CrVA, kan hengeren fungere pålitelig i miljøer der selve fjærspolen når omtrent 150 °C til 200 °C. For vårtemperaturer opp til 350 °C går vi over til nikkelbaserte legeringer som Inconel X-750. Du trenger ikke spesifisere legeringen selv; dele den forventede våreksponeringstemperaturen og våre ingeniører vil velge riktig materiale.

Kan Tianshun bygge variable fjærhengere for svært store eller svært små belastninger?

Vårt standardsortiment dekker 0,5 kN til 250 kN. Laster utenfor dette båndet håndteres som spesialdesign. Små instrumentlinjestøtter og tunge stigerørshengere for hoveddampledninger er produsert og testet i vårt anlegg.

Hvilke beleggalternativer finnes for høytemperatur eller korrosive atmosfærer?

Utover varmgalvanisering og høytemperaturepoksy, kan vi påføre termisk herdet silikonbaserte belegg, halar eller fremstille huset av rustfritt stål. Hvis nettstedet ditt er kyst-, offshore- eller kjemisk aggressivt, nevner dette under forespørselen, og vi vil anbefale et passende beskyttelsessystem.

Kommer variable fjærhengere med monteringsanvisning?

Ja. Hver henger leveres med en kort installasjonsveiledning som dekker løfting, fjerning av forhåndsinnstilt stopp og lastverifisering. Vi gir også detaljerte instruksjoner for igangkjøring slik at anleggsteamet kan bekrefte korrekt drift før overlevering.

Hva er en typisk leveringstid for en standard høytemperatur variabel fjærhenger?

Standardmodeller med vanlig lagerførte fjærmaterialer kan produseres, forhåndsinnstilles og testes innen fire til seks uker. Tilpassede legeringer og større lastekapasiteter kan forlenge dette, og vi bekrefter tidsplanen ved tilbudstidspunktet.

Jobber med Tianshun

Når du kontakter oss angående en variabel fjærhenger med høy temperatur, håndterer en dedikert kundeansvarlig med kunnskap om rørstøtteteknikk din henvendelse. Vi gjennomgår driftsforholdene, inkludert temperatur, reisevei, belastning og gjeldende designkode, og returnerer en teknisk anbefaling innen 24 timer. Spesialtilpassede fjærmaterialer, ikke-standard bevegelser, spesifikke endebeslag og prosjektspesifikk dokumentasjon behandles som normal virksomhet, ikke spesielle unntak.

Etter levering forblir vi tilgjengelige for installasjonsstøtte og vedlikeholdsveiledning. Mer enn 70 % av virksomheten vår kommer fra gjentatte bestillinger, som vi ser på som den sterkeste støtten til produktytelsen vår over tusenvis av termiske sykluser.
