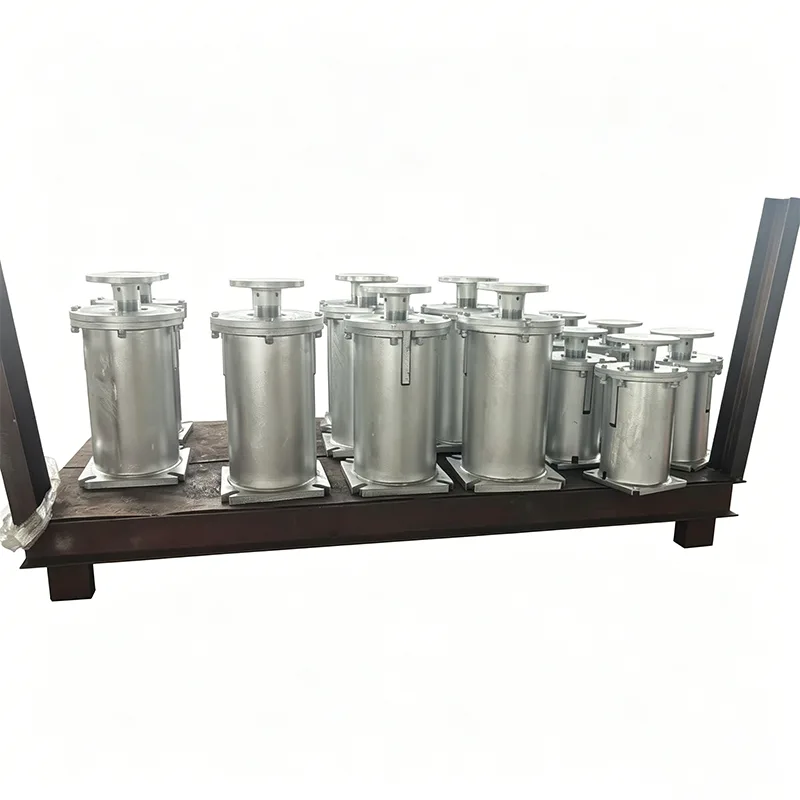

Type F Variabel fjærstøtte

Yangzhou Tianshun Pipeline Technology Co., Ltd., grunnlagt i 2012, produserer et komplett spekter av produkter i strengt samsvar med standarden HG/T 20644 Variable Spring Supports and Hangers. Type F Variable Spring Support er basisstøtteproduktet i standardserien, spesielt designet for bunnstøtte av rørledninger. Den er mye brukt i små og mellomstore rørledningssystemer innen kraft, petrokjemisk, metallurgisk og annen industri, og er en av de mest brukte modellene med variabel fjær innen ingeniørfag.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Produktets tekniske spesifikasjoner

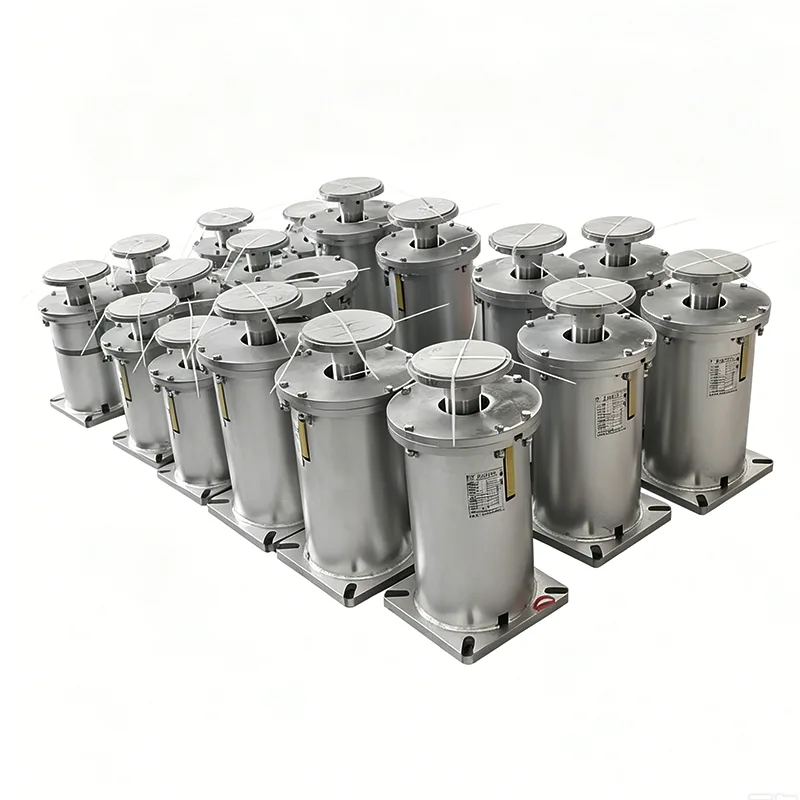

Struktur og egenskaper for Type F-produkt

Type F Variable Spring Support bruker en vertikal boksstruktur, sammensatt av følgende deler:

▶  Basisplate: Bred støttebunnplate, koblet til fundamentet

▶  Fjærsylinder: Innebygd sylindrisk spiralformet kompresjonsfjær

▶  Toppplate: Lasteplate, koblet til rørstøtte

▶  Forskyvningsindikatorplate: Merket med kald og varm tilstand

▶  Låsebolt: Låst under transport og installasjon

▶  Høydejusteringsbolt: Finjustering av lasten på stedet

Kjernedesignfunksjoner

Standard modulær design

Fullt kompatibel med HG/T 20644-standarden, kan byttes ut med produkter fra andre produsenter

Standardisert last- og forskyvningsserie, praktisk for valg av designinstitutt

Samlede installasjonsdimensjoner, praktisk for ingeniøranskaffelser

Fabrikkinnstilling

Fjær forhåndskomprimert i henhold til designbelastning, låst i kald tilstand

Trenger kun å fjerne låsebolter etter montering på stedet for å tas i bruk

Det er ikke nødvendig å justere fjærkompresjonen på stedet

Kompakt struktur

Vertikal utforming, liten gulvflate

Totalhøyde 200-400 mm, egnet for anledninger med begrenset plass

Lavt tyngdepunkt, god stabilitet

Praktisk vedlikehold

Fjærenheten kan trekkes ut og skiftes separat

Tydelig forskyvningsindikasjon, under inspeksjon

Ingen slitedeler, vedlikeholdsfri design

Type F Teknisk parameter Hurtigreferansetabell

Utførelsesstandard: HG/T 20644-2024 Lastendringshastighet: ≤25% (standardkrav) Fjærmateriale: 50CrVA fjærstålSkallmateriale: Q235BAAntikorrosjon Behandling: Sandblåsing avrusting + epoksy sinkrik grunning + toppstrøk

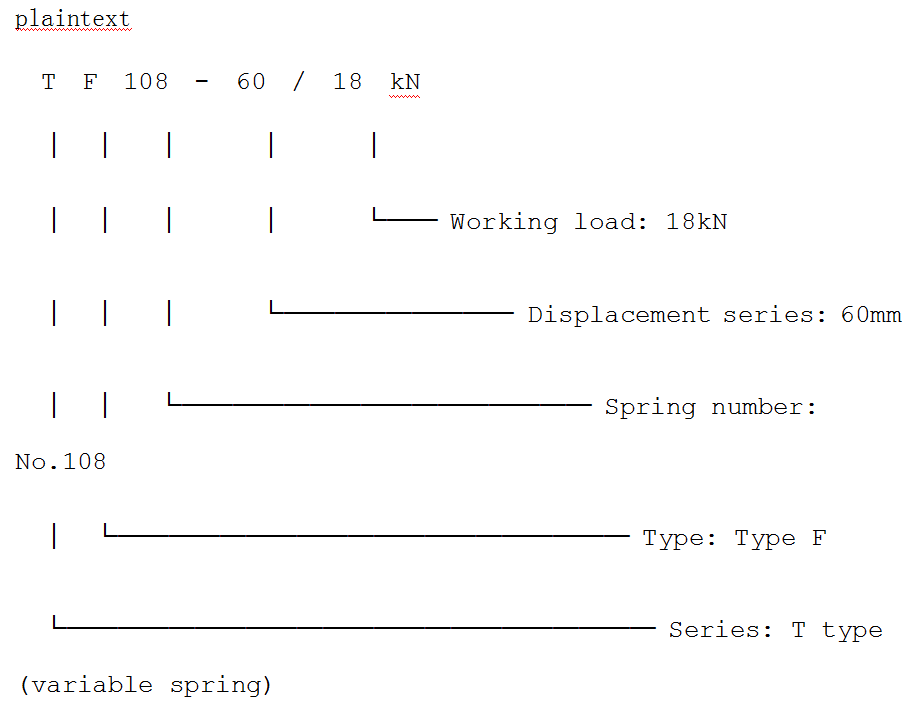

Detaljert forklaring av modellkodingsregler

Standard modellkodingseksempel på Type F variabel fjærstøtte:

Nødvendige parametere for valg:

▶  Arbeidsbelastning for rørledningen (kN)

▶  Vertikal termisk forskyvning av rørledningen (mm)

▶  Forskyvningsretning (oppover/nedover)

▶  Miljøkorrosjonsgrad

Vårt profesjonelle team kan direkte gi nøyaktige Type F-produktmodeller basert på rørledningsparametrene du oppgir.

Valgeksempel (trinn-for-trinn-veiledning)

Eksempel på arbeidsforhold:

▶  Arbeidsbelastning for rørledningen: 15 kN

▶  Rørledningen oppover termisk forskyvning: 40 mm

Valgtrinn:

1. Bestem forskyvningsserien: 40 mm forskyvning, velg 60 mm-serien (reservemargin)

2.Beregn varm tilstandsbelastning: forskyvning oppover, fjærutløser, belastningen reduseres

3.Sjekk fjærstivhetstabellen: velg fjær nr.106, stivhet 0,25kN/mm

4. Beregn lastendring: 40 mm × 0,25 kN/mm = 10 kN endring

5. Bekreft endringshastighet: 10kN / 15kN = 6,7 % ≤ 25 %, oppfyller kravene

Endelig modell: TF106-60/15kN

Valget av Type F Variable Spring Support virker komplisert, men følger faktisk standarder. Vi tilbyr gratis utvalgstjeneste: du trenger bare å oppgi rørledningsparametere, og vi vil gi nøyaktige modeller.

Typiske bruksscenarier av type F

Kvalitetskontroll og levering

Produksjonskvalitetskontroll

Spesiell fjærinspeksjon: 100 % belastningstest for hver fjær, noter stivhetskurve

Forkomprimeringsinnstilling: nøyaktig komprimert til kald tilstand i henhold til ordrekrav, låst

Kalibrering av forskyvningsindikasjon: indikatorplateposisjon nøyaktig til ±1 mm

Anti-korrosjonsbehandling: Sa2.5-grad sandblåsing, beleggtykkelse ≥80μm

Utseendeinspeksjon: omfattende inspeksjon av sveiser, dimensjoner og merker

Fordeler ved levering

Lager tilgjengelig: vanlige modeller (TF030-TF120, 30/60/90 forskyvning) på lager

Rask levering: lagerbestillinger sendes innen 3 dager, tilpassede bestillinger 7-10 dager

Bulkpris: trinnvis pris for engineering bulk anskaffelser

Komplett dokumentasjon: hvert produktparti leveres med kvalifikasjonssertifikat, fjærtestrapport, installasjonsinstruksjoner

Service og support

Fritt valg: Profesjonelle ingeniører gir utvalgsberegning for å sikre nøyaktig modell

Tegningsbestemmelse: Gi standard installasjonsmålstegninger for å samarbeide med design

Teknisk støtte: Svar på ulike spørsmål innen installasjon, igangkjøring og bruk

Kvalitetsgaranti: 2 års produktgaranti, gratis erstatning for ikke-menneskelig skade

Nødberedskap: Gi løsninger for problemer på stedet innen 24 timer

Reservedeler: Lagerfjærenheter, bolter og andre slitedeler

Type F Variable Spring Support er et standard generelt produkt i kjemisk industri, og også den mest brukte modellen med variabel fjær innen ingeniørfag. Vi har fokusert på standard serieproduksjon i 14 år, med stabil produktkvalitet og rettidig levering, og har betjent ingeniørprosjekter i mer enn 40 land rundt om i verden. Velg standard Type F, velg pålitelighet og bekvemmelighet.
