Artikkelsammendrag: A Variabel fjærstøtteer en mekanisk rørstøtteanordning designet for å bære rørbelastninger mens den tar imot vertikale bevegelser forårsaket av termisk ekspansjon, sammentrekning og endringer i driftstilstanden. I motsetning til stive støtter tillater den kontrollert forskyvning samtidig som den opprettholder en forutsigbar støttekraft. Dette gjør det spesielt nyttig for prosessanlegg, kraftstasjoner, raffinerier, kjemiske anlegg, LNG-systemer og andre industrielle rørapplikasjoner. Denne guiden forklarer hvordan Variable Spring Supports fungerer, hvordan du velger dem riktig, hvilke tekniske faktorer som betyr mest, og hvordan Tianshun kan tilby standard og tilpassede løsninger for krevende rørsystemer.
A Variabel fjærstøtteer en rørstøtteenhet som bruker en spiralfjær for å støtte en rørseksjon mens den tillater kontrollert vertikal bevegelse. Det er vanligvis installert der røret ikke kan forbli i en fast høyde fordi driftstemperaturer får ledningen til å utvide seg eller trekke seg sammen.
I en konvensjonell stiv støtte forblir støttepunktet i det vesentlige fast. Dette kan bli problematisk når et varmt rør utvider seg. Røret kan forsøke å bevege seg oppover eller nedover, mens den stive støtten motstår den bevegelsen. Den resulterende interaksjonen kan øke belastningene som overføres til røret, tilkoblet utstyr, dyser, strukturelle elementer og andre støttepunkter.
En variabel fjærmekanisme gir en mer fleksibel løsning. Når det støttede røret beveger seg vertikalt, komprimeres eller strekker fjæren seg. Dens støttekraft endres derfor i henhold til fjærens last-avbøyningsegenskaper.
Målet er ikke å eliminere bevegelse. I stedet er målet åstøtte røret samtidig som den beregnede bevegelsen kan skje på en kontrollert måte.
Tianshun produserer variable fjærstøtter for industrielle rørapplikasjoner og kan tilby konfigurasjoner basert på belastning, vandring, installasjonsplass, tilkoblingskrav, miljøforhold og prosjektspesifikasjoner.
Driftsprinsippet er basert på forholdet mellom fjærbelastning og vertikal forskyvning. Når røret er kaldt, har støtten en spesifisert start- eller kaldbelastning. Når systemet når driftstemperaturen, kan røret bevege seg vertikalt, noe som endrer fjærens kompresjon og dermed dens støttekraft.
For eksempel kan en dampledning stige når den varmes opp. Hvis en variabel fjærstøtte er plassert under den linjen, kan fjæren komprimeres når røret beveger seg oppover. Støtten fortsetter å bære rørets vekt, men kraften på støtten endres etter hvert som fjæren beveger seg gjennom sitt driftsområde.
Denne oppførselen kan representeres konseptuelt ved:
Fjærbelastningsendring = Fjærhastighet × Vertikal bevegelse
Selve utvalget må vurdere den komplette rørspenningsanalysen i stedet for å stole på en enkel beregning alene. Fjærhastigheten, varm belastning, kald belastning, tilgjengelig bevegelse, bevegelsesretning og tillatt belastningsvariasjon må alle evalueres sammen.
For mange industrielle systemer er en kontrollert variasjon i støttebelastning akseptabel. I disse situasjonene kan en variabel fjærdesign gi et økonomisk og teknisk hensiktsmessig alternativ til en konstant fjærstøtte.
Industrielle rør er sjelden statiske. Temperaturendringer, trykkendringer, oppstarts- og avstengningssykluser, væskeforhold og prosessvariasjoner kan alle påvirke rørposisjon og støttebelastninger.
Uten en passende fleksibel støtteordning kan overdreven tilbakeholdenhet bidra til flere problemer:
En variabel fjærstøtte løser en del av denne utfordringen ved å gi en støttekraft som endres når røret beveger seg.
Dette er spesielt viktig rundt lange varmeledninger, vertikale stigerør, utstyrsforbindelser, dampsystemer, eksosrør, prosesslinjer og andre steder der vertikal termisk forskyvning ikke kan håndteres effektivt av stive støtter.
Selv om den nøyaktige konstruksjonen varierer i henhold til konfigurasjonen, inneholder en typisk variabel fjærstøtte flere viktige elementer.
| Komponent | Typisk materiale | Primær funksjon |
|---|---|---|
| Spiralfjær | Fjærstål | Genererer den kontrollerte støttekraften og tillater vertikal bevegelse. |
| Spring Bolig | Karbonstål eller spesifisert legering | Beskytter og styrer fjærenheten. |
| Lasteplate | Karbon eller smidd stål | Overfører den støttede lasten inn i fjærmekanismen. |
| Reiseindikator | Rustfritt stål eller korrosjonsbestandig materiale | Viser fjærposisjonen og hjelper med å verifisere driftsbevegelsen. |
| Tilkoblingsmontering | Karbonstål eller spesifisert materiale | Kobler fjærstøtten til røret, strukturen eller fundamentet. |
| Justeringskomponenter | Stål | La støtten stilles inn til ønsket belastning og installasjonsposisjon. |
Selve våren er spesielt viktig. Materialet, varmebehandlingen, produksjonsnøyaktigheten, forhåndsinnstillingen og belastningstestingen påvirker direkte påliteligheten til den ferdige støtten.
Tianshun bruker fjærmaterialer som 60Si2MnA eller 50CrVA for gjeldende design og kan konfigurere huset og tilkoblingskomponentene i henhold til driftsmiljøet og prosjektkravene.
Riktig valg starter med nøyaktige tekniske data. Å velge en støtte bare i henhold til rørdiameteren er ikke tilstrekkelig fordi fjærstøtten primært reagerer på belastning og bevegelse i stedet for rørstørrelse alene.
Viktige utvalgsparametere inkluderer:
| Parameter | Eksempel rekkevidde / vurdering | Hvorfor det betyr noe |
|---|---|---|
| Driftsbelastning | Omtrent 0,2–400 kN avhengig av modell | Bestemmer passende fjærkapasitet. |
| Vertikal reise | Vanlige alternativer inkluderer 30, 60, 90, 120 og 180 mm | Må romme beregnet rørforskyvning. |
| Bevegelsesretning | Oppover eller nedover | Påvirker montering og fjærvalg. |
| Lastvariasjon | Prosjektavhengig; vanligvis kontrollert innenfor en spesifisert prosentandel | Avgjør om en variabel eller konstant fjærløsning er egnet. |
| Husmateriale | Karbonstål eller tilpasset materiale | Må tåle mekaniske og miljømessige forhold. |
Den sikreste tilnærmingen er å velge støtte fra rørspenningsanalysen og støttetegningen. Tianshun kan gjennomgå informasjon om varmbelastning, kaldbelastning, bevegelse og dimensjoner før de anbefaler en passende fjærserie.

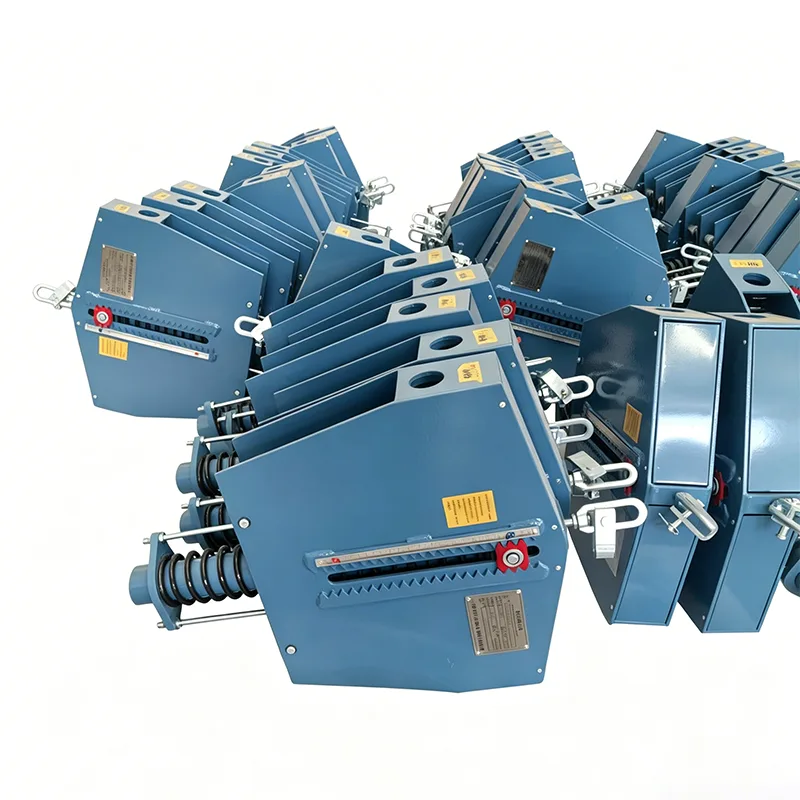

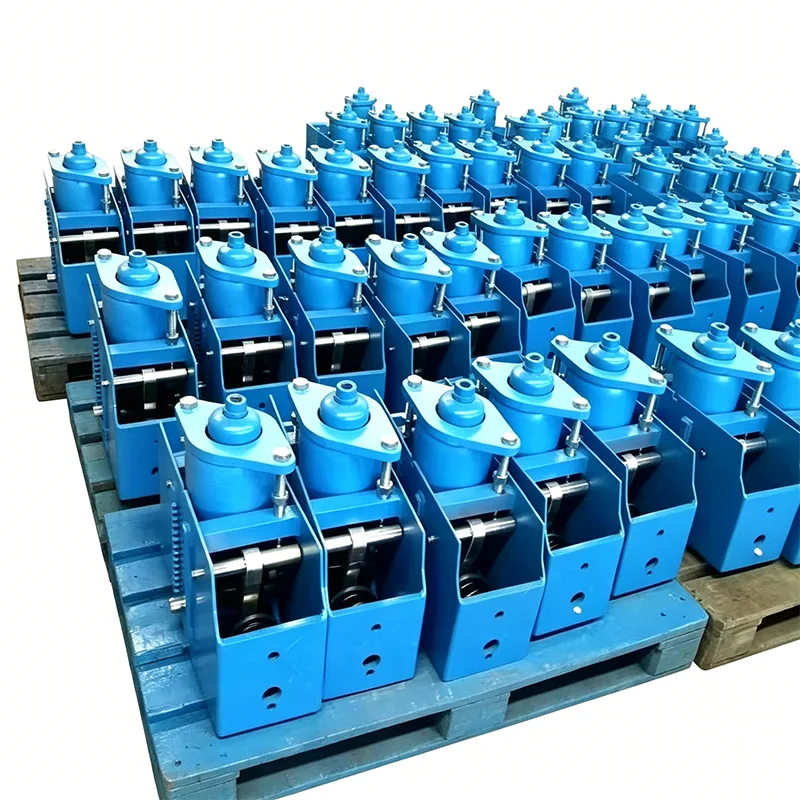

Variable og konstante fjærstøtter løser relaterte, men forskjellige tekniske problemer. Hovedforskjellen er hvor mye støttekraften endres når røret beveger seg.
| Trekk | Variabel fjærstøtte | Konstant fjærstøtte |
|---|---|---|
| Støttestyrke | Endringer med vertikal vandring | Designet for å holde seg tilnærmet konstant |
| Typisk applikasjon | Moderat termisk bevegelse og akseptabel lastvariasjon | Kritiske steder som krever svært lav belastningsvariasjon |
| Konstruksjon | Relativt enkel fjærmekanisme | Mer komplisert mekanisk arrangement |
| Koste | Generelt mer økonomisk | Generelt høyere |
| Vedlikeholdshensyn | Vanligvis grei | Krever oppmerksomhet til den mer komplekse mekanismen |
Beslutningen bør alltid være basert på tekniske krav. En konstant fjær bør ikke automatisk betraktes som overlegen. Der den beregnede støttelastvariasjonen er akseptabel, kan en variabel fjærstøtte gi den nødvendige bevegelsesevnen uten unødvendig kompleksitet.
Variable fjærstøtter er mye brukt i industrielle anlegg der rørene opplever betydelig vertikal forskyvning.

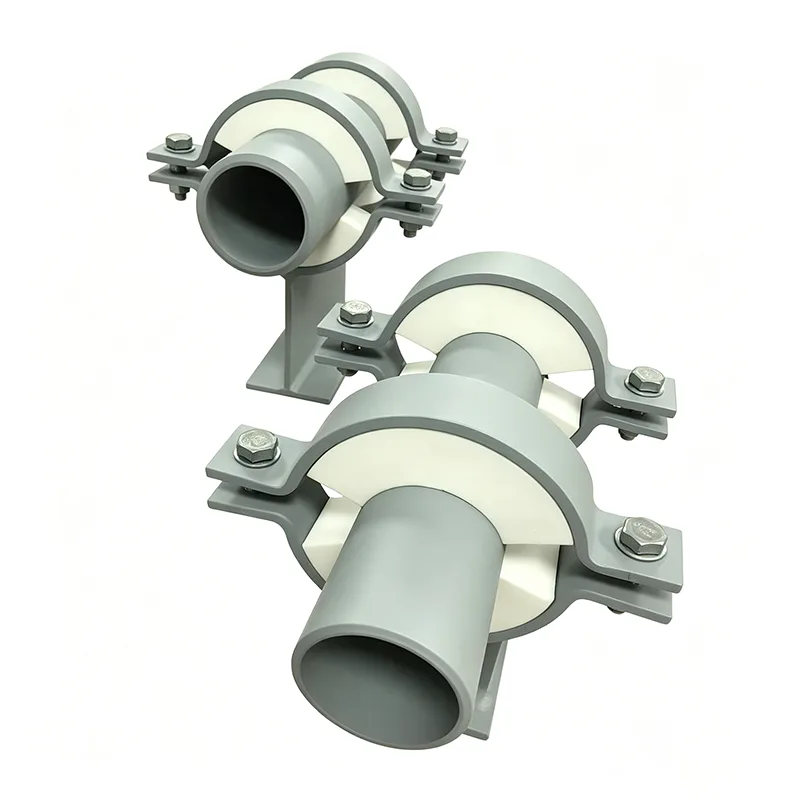

For kalde eller isolerte rør kan fjærstøtten også integreres i et bredere støttearrangement designet for å beskytte isolasjon og opprettholde den nødvendige termiske ytelsen.
Selv en riktig produsert variabel fjærstøtte kan yte dårlig hvis den er installert eller feiljustert. Installasjon bør derfor behandles som en ingeniørstyrt aktivitet snarere enn bare en mekanisk monteringsoppgave.
Før installasjon, kontroller:
Et hyppig feltproblem er utilstrekkelig klaring. En støtte kan passe når røret er kaldt, men forstyrre nærliggende stålverk etter at termisk bevegelse oppstår. Kontroll av hele bevegelseskonvolutten før installasjon kan forhindre kostbare endringer på stedet.
Utendørsinstallasjoner krever også passende korrosjonsbeskyttelse. Avhengig av miljøet kan malt karbonstål, varmgalvaniserte komponenter, rustfritt stål eller spesialiserte beleggsystemer vurderes.
En fjærstøtte er en bærende mekanisk komponent. Konsistens i produksjonen er derfor viktig fordi små forskjeller i fjæregenskaper eller monteringsinnstillinger kan påvirke den faktiske støttereaksjonen.
En pålitelig produksjonsprosess bør omfatte:
Tianshun opplyser at dens variable fjærstøtter er lasttestet før forsendelse, med testing som dekker spesifiserte belastningsforhold og fjærvandring. Testdokumentasjon kan leveres for gjeldende bestillinger, mens tredjeparts inspeksjon også kan arrangeres når prosjektet krever det.
For eksportprosjekter bør kundene avklare nødvendige materialsertifikater, inspeksjonsplaner, beleggkrav, dimensjonstoleranser og gjeldende standarder før produksjonen starter.
Industrielle rør følger sjelden en enkelt universell konfigurasjon. Selv når fjærmekanismen er standardisert, kan den omkringliggende installasjonen kreve modifikasjoner.
Avhengig av prosjektet kan tilpasning omfatte:
Tianshun kan arbeide fra tekniske tegninger, støtteplaner, data om rørspenning eller kundespesifikasjoner. Å gi nøyaktig informasjon på tilbudsstadiet bidrar til å unngå dimensjonskonflikter og endringer i sent stadium under fabrikasjon eller installasjon.
For industrielle kjøpere strekker verdien av en variabel fjærstøtte seg utover selve fjæren. Riktig utvalg, produksjonskontroll, dokumentasjon og leveringskoordinering påvirker det endelige prosjektresultatet.
Tianshun fokuserer på industrielle rørstøtteprodukter og tilbyr både standardiserte og tilpassede Variable Spring Support-løsninger. Produktutvalget inkluderer forskjellige fjærstøttekonfigurasjoner og belastningskapasiteter beregnet på forskjellige røropplegg.
Viktige fordeler ved å jobbe med en erfaren produsent inkluderer:
Når du ber om et tilbud fra Tianshun, kan kunder forbedre utvalgsnøyaktigheten ved å gi støttebrikken, driftsbelastning, kaldlast, vertikal bevegelse, bevegelsesretning, installasjonshøyde, nødvendig standard, tilkoblingstype, miljøforhold og tilgjengelig plass.
Dens primære formål er å støtte et rør samtidig som det tillater kontrollert vertikal bevegelse. Fjæren tar opp termisk forskyvning mens støttekraften endres innenfor spesifisert driftsområde.
Det er generelt egnet når rørsystemet opplever vertikal bevegelse og den resulterende endringen i støttebelastningen er akseptabel i henhold til rørspenningsanalysen. Kritiske steder med ekstremt restriktive lastvariasjoner kan kreve et konstant fjærarrangement i stedet.
Den mest nyttige informasjonen inkluderer varm last, kald last, vertikal bevegelse, bevegelsesretning, støtteplassering, installasjonsdimensjoner, tilkoblingsarrangement, driftstemperatur og gjeldende prosjektstandarder.
Ja. Tianshun tilbyr skreddersydde konfigurasjoner for krav som spesiell reise, husdimensjoner, tilkoblingsarrangement, materialer, belegg og installasjonsforhold.

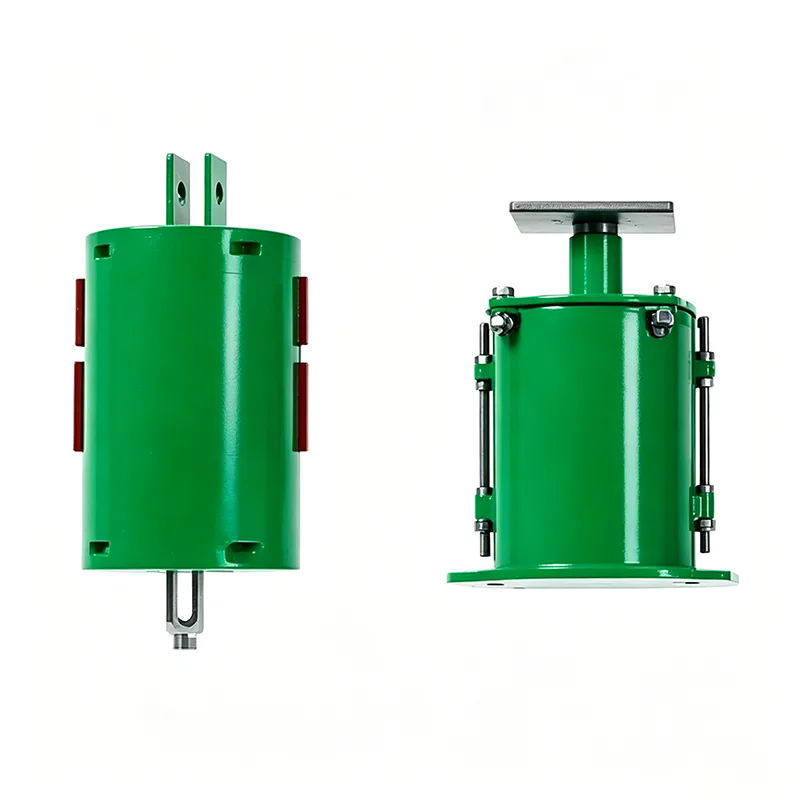

Fjærmekanismen utfører den samme grunnleggende funksjonen, men installasjonsarrangementet er forskjellig. En fjærhenger er vanligvis hengt opp fra en overliggende struktur, mens en fjærstøtte kan være anordnet under eller langs røret avhengig av utformingen.
Testing kan omfatte å kontrollere den spesifiserte lasten ved kalde og driftsstillinger, verifisere kjøring, bekrefte fjærinnstillingen og inspisere den ferdige monteringen. Den nøyaktige inspeksjonsprosedyren avhenger av prosjektspesifikasjonen og kjøpskravene.
Ja. Utendørsapplikasjoner krever passende vurdering av korrosjonsbeskyttelse, beleggsystemer, drenering, miljøeksponering og valg av maskinvare. Tianshun kan tilby passende overflatebehandlingsalternativer for ulike driftsmiljøer.
Ikke automatisk. Støttetypen må bestemmes ut fra røropplegget og spenningsanalysen. En variabel fjær er passende der kontrollert vertikal fleksibilitet er nødvendig; stive støtter forblir egnet der bevegelse ikke er nødvendig eller der selvbeherskelse er en del av designet.
A Variabel fjærstøttegir en praktisk måte å håndtere vertikal termisk bevegelse samtidig som pålitelig rørstøtte opprettholdes. Ved å la fjæren endre sin kompresjon eller forlengelse når røret beveger seg, kan det redusere de uønskede effektene som kan oppstå når termisk aktive rør er overdreven begrenset.
Vellykket påføring avhenger imidlertid av mer enn å velge en fjær med passende belastning. Varme og kalde laster, vertikal bevegelse, bevegelsesretning, tillatt lastvariasjon, installasjonsavstand, miljøeksponering, tilkoblingskonfigurasjon, produksjonskvalitet og testkrav bør alle vurderes.
For kraftproduksjon, petrokjemisk, kjemisk prosessering, LNG, raffineri, stål og andre industrielle rørsystemer, kan riktig støttedesign bidra til å forbedre mekanisk stabilitet og forenkle installasjon og vedlikehold.
Tianshungir Variable Spring Support-løsninger for standard og tilpassede industrielle applikasjoner. Hvis du har en rørstøttetegning, fjærplan, lastdata eller et spesielt installasjonskrav, send prosjektdetaljene til Tianshun-teamet for teknisk evaluering og en passende konfigurasjon.Kontakt ossi dag for å diskutere dine krav til variabel fjærstøtte og få en praktisk løsning for ditt rørprosjekt.
