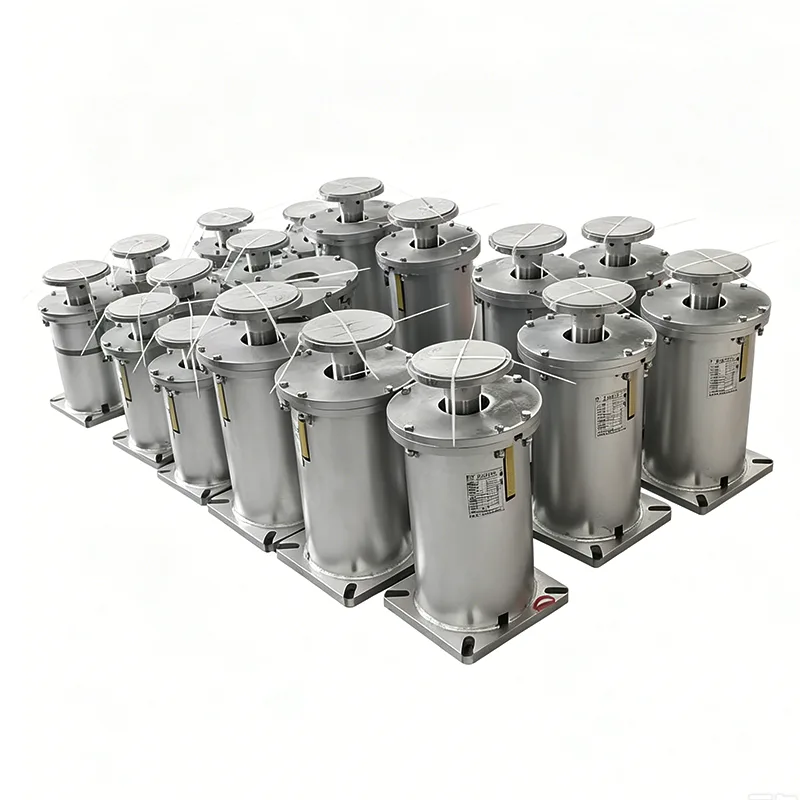

Type F fjærhenger

Type F Spring Hanger er en standard opphengt fjærstøtte utviklet av Yangzhou Tianshun Pipeline basert på 14 års bransjeerfaring, og det er også en av de mest brukte fjærhengermodellene i det globale industrielle rørledningsfeltet. Siden produksjonslanseringen i 2012 har vi produsert over 2 millioner Type F Spring Hangers, eksportert til 45 land og regioner, og betjent mer enn 300 storskala industriprosjekter over hele verden. Denne modellen er designet i full overensstemmelse med internasjonalt aksepterte standarder og oppnår 100 % utskiftbarhet med samme modellprodukter fra store globale produsenter.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Designgrunnlag og gjeldende standarder

Type F Spring Hanger er strengt designet og produsert i samsvar med følgende internasjonale standarder for å sikre dens globale allsidighet og kompatibilitet:

▶  ANSI/HG 20644-1998 Variable fjærstøtter og oppheng

▶  GB/T 17116.1-2018 Rørstøtter og hengere – Del 1: Tekniske spesifikasjoner

▶  ASME B31.3 prosessrør

▶  DIN 2545 rørfjærhengere

▶  API RP 551 Design og installasjon av rørstøtter og hengere

Alle produktene har bestått ISO 9001:2015 kvalitetsstyringssystemsertifisering, og tredjeparts sertifiseringsdokumenter som CE og API kan leveres på forespørsel.

Strukturell sammensetning og arbeidsprinsipp

Type F Spring Hanger har en øvre opphengt struktur, koblet til bygningskonstruksjonen gjennom den øvre løfteøret og til rørledningen gjennom den nederste opphengsstangen. Når rørledningen gjennomgår vertikal termisk forskyvning, utvider fjæren seg og trekker seg sammen tilsvarende, og justerer automatisk støttekraften og overfører rørledningsbelastningen jevnt til strukturen for å unngå spenningskonsentrasjon.

Standardproduktet består av følgende komponenter:

▶  Øvre hus: Stemplet fra Q345B stålplate

▶  Sylindrisk spiralfjær: Produsert av 60Si2MnA legert fjærstål

▶  Lastindikatorplate: Tydelig merket med last- og forskyvningsskalaer

▶  Justeringsskruestang: Tilgjengelig i M16-M36-spesifikasjoner for lastjustering på stedet

▶  Øvre og nedre koblingsplugger: Produsert ved smiingsprosess for høyere styrke

▶  Låsemuttere: Dobbel mutter anti-løsende design

Full serie belastnings- og forskyvningsspesifikasjoner

Kjerneytelsesfordeler og målte data

Ovennevnte data er fra 100 % fullstendige inspeksjonsregistreringer av selskapets laboratorium. Hvert produkt gjennomgår streng belastningstesting og forskyvningskalibrering før forsendelse.

Gjeldende scenarier og installasjonsmetoder

Type F Spring Hanger er egnet for suspendert støtte for de fleste industrielle rørledningssystemer, spesielt for følgende scenarier:

Damp-vann rørledningssystemer i kraftverk

Prosessrørledninger i petrokjemisk industri

Bynett for sentralvarmerør

Transmisjonsrørledninger for naturgass

Rørledninger for farmasøytiske og matvareindustrien

Generelle rørledninger for industrianlegg

Tre installasjonsmetoder er tilgjengelige for denne modellen:

Single Lug Suspension: Egnet for enkeltrørledninger

Double Lug Suspension: Egnet for rørledninger med tung belastning

Parallell installasjon: Egnet for rørledninger med ultratung belastning

Produksjonsprosess og kvalitetskontroll

Vi har etablert et full-prosess sporbarhetssystem fra råvarer til ferdige produkter for å sikre den stabile kvaliteten til hver Type F Spring Hanger:

▶  Råvarekontroll: Alt stål er hentet fra ledende stålverk som Baosteel og Angang. Hvert parti med materialer er ledsaget av det originale materialsertifikatet og gjennomgår spektralanalyseverifisering.

▶  Fjærproduksjon: Kveilet ved hjelp av tyskimporterte CNC-fjærmaskiner og utsatt for tre varmebehandlingsprosesser for å eliminere indre stress fullstendig.

▶  Sveiseprosess: Vedtar karbondioksidgass-skjermet sveising. Alle sveiser gjennomgår 100 % visuell inspeksjon og prøvetaking ikke-destruktiv testing.

▶  Overflatebehandling: Tre prosesser for sandblåsing av rust → epoksy sinkrik grunning → polyuretan toppstrøk, med total beleggtykkelse ≥120μm.

▶  Inspeksjon av ferdig produkt: Hvert produkt gjennomgår full-slags belastningstesting, og fullstendige kvalitetssertifiseringsdokumenter utstedes.

Støttetjenester og leveringsgaranti

▶  Rask levering: Standardmodeller er på lager og kan sendes innen 72 timer.

▶  Utvalgsstøtte: Gratis rørledningsspenningsanalyse og beregning av støtte/hengervalg er gitt.

▶  Tilpasningstjeneste: Tilkoblingsdimensjoner og overflatebehandlingsmetoder kan justeres i henhold til kundens krav.

▶  Service på stedet: Profesjonelle ingeniører sendes ut for å veilede installasjon og igangkjøring.

▶  Garantiservice: 12 måneders garantiperiode med gratis reparasjon eller erstatning av defekte produkter i garantiperioden.

For mer tekniske detaljer om Type F Spring Hanger eller for å få et tilbud, vennligst kontakt vårt salgsteam.

Ofte stilte spørsmål (FAQ)

Spørsmål: Kan Type F Spring Hanger byttes ut med samme modellprodukter fra andre produsenter?

A: Ja. Våre produkter er strengt designet og produsert i samsvar med internasjonale standarder. Installasjonsdimensjonene og ytelsesparameterne er helt i samsvar med de samme modellproduktene fra store globale produsenter, og kan erstattes direkte for bruk.

Spørsmål: Hva er maksimal driftstemperatur for dette produktet?

A: Driftstemperaturområdet for standardprodukter er -20 ℃ til +450 ℃. For høytemperaturforhold som overstiger 450 ℃, kan vi tilby spesielle modeller som bruker høytemperaturbestandig fjærstål.

Spørsmål: Kan du gi varmgalvaniserende overflatebehandling?

A: Ja. I tillegg til standard maling, tilbyr vi også ulike overflatebehandlingsmetoder som varmgalvanisering og pulverlakkering for å tilpasses ulike korrosive miljøer.
