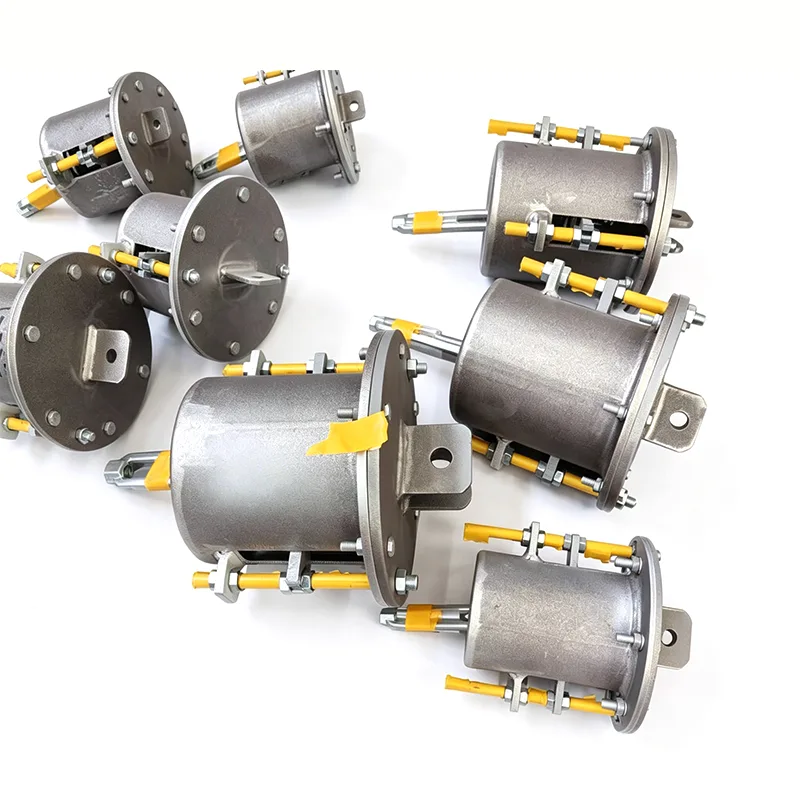

Fjærhengere for olje- og gassindustrien

I olje- og gassprosjekter møter prosessrørledninger, langdistansetransmisjonsrørledninger og forsyningsrørledninger flere tøffe forhold: høytemperatur- og høytrykksmedier, korrosive komponenter som svovel, kystnære saltsprøytemiljøer med høy luftfuktighet, samt den enorme egenvekten og den termiske utvidelsen av rørledninger med stor diameter. Hvis støttesystemet utelukkende er avhengig av enkel stiv fiksering, klarer det ikke bare å kompensere for forskyvning, men konverterer også rørledningsdeformasjon til ytterligere belastninger på utstyrsdyser, noe som øker risikoen for lekkasje og utmattingssvikt.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Yangzhou Tianshun Pipeline Technology Co., Ltd. stoler på 14 års erfaring i produksjon av rørledningsstøtter og -hengere, og tilbyr skreddersydde fjærhengere for olje- og gassindustrien for å kontrollere rørledningsspenningen, beskytte kritiske utstyrsgrensesnitt og tilpasse seg komplekse forhold på stedet.

Kjerneutfordringer som skal løses av olje- og gassrørledningsstøtter

Rørledningssystemer i raffinerier, LNG-terminaler, gassbehandlingsanlegg og langdistansepumpestasjoner har ulike driftsforhold, men deler samme krav: Rørlednings egenvekt og termisk fortrengning må kontrolleres innenfor sikre grenser. Prosessrørledninger opererer ofte over 300°C, mens kryogeniske LNG-rørledninger går under -162°C, noe som gjør en enkelt støtteløsning utilstrekkelig.

Videre krever sure miljøer som inneholder hydrogensulfid at strukturelle komponenter har motstand mot sulfidspenningssprekker (SSC), og offshoreplattformer og kystanlegg krever høykvalitets saltspraybeskyttelse. I ingeniørpraksis må støtter og hengere ikke bare levere forutsigbare støttekrefter, men også imøtekomme fundamentavvik under installasjon og forbli fri for feil på grunn av korrosjon eller avslapning under langvarig drift.

Design og funksjoner til fjærhengere for olje- og gassindustrien

Fjærhengere for olje- og gassindustrien er konfigurert en-til-en basert på rapporter om rørledningsspenningsanalyse, tilgjengelig i to belastningstyper: variabel fjær og konstant kraftfjær. Variable fjærenheter gir støtte med lineær stivhet innenfor sitt slagområde, egnet for punkter med små forskyvninger og lav følsomhet for støttekraftvariasjoner. Enheter med konstant kraft bruker en primær og sekundær fjærmekanisme for å kontrollere støttekraftvariasjonen innenfor 5 % gjennom hele slaget, noe som gjør dem ideelle for utstyrsdyser, strippere, kokere, kompressorinnløp og -uttak og andre steder med strenge krav til dysebelastning.

Avhengig av media og installasjonsmiljø, er fjærelementer produsert av legert fjærstål som 60Si2Mn eller 50CrVA. Sylindre og strukturelle komponenter kan fremstilles av karbonstål, varmebestandig stål, dupleks rustfritt stål eller nikkelbaserte legeringer, med materialbehandlinger i samsvar med NACE MR0175/ISO 15156 for å møte kravene til sur olje- og gassfelt.

For beskyttende belegg kan offshore-anlegg bruke en epoksy-rik primer pluss polyuretan toppbeleggsystem med høy vedheft, mens rørledninger på land vanligvis bruker varmgalvanisering eller Dacromet-belegg for å sikre langsiktig ytelse i saltspray og industrielle atmosfærer. Produktene overholder standarder inkludert ASME B31.3, ASME B31.4 og MSS SP-58. Hvert hus er utstyrt med et navneskilt for lastforskyvning og låsepinne for enkel installasjon i kald tilstand og verifisering på stedet.

Valg på stedet, installasjon og langsiktig stabilitet

Etter å ha mottatt rørledningsspenningsanalysedata, anbefaler vårt tekniske team å matche fjærhengere for olje- og gassindustriens modeller og fjærkonstanter for hvert støttepunkt. I utvelgelsesfasen blir det lagt spesiell vekt på designbelastning, designforskyvning, temperatur og miljøkorrosjonsgrad, samtidig som det tas hensyn til den ekstra vekten av vannfylte rørledninger under hydrostatiske testforhold for å forhindre fjæroverbelastning eller størkning.

Under installasjonen gir fjærhengere for olje- og gassindustrien et visst vertikalt justeringsområde for å absorbere fundamenthevingsfeil og rørprefabrikasjonsavvik. Enheter med konstant kraft kan utstyres med skrue eller hydrauliske hjelpejusteringsenheter for nøyaktig innretting selv under tunge belastningsforhold. Låsepinnen fjernes etter at rørledningen er varmet opp, og hengeren går i drift uten å kreve noe varmt arbeid.

Under langvarig drift hjelper den anti-avslappende fjærdesignen og regelmessige inspeksjonspunkter vedlikeholdsteam med å oppdage unormalt i tide. Blant prosjektene våre som eksporteres til mer enn 45 land, kommer over 70 % av påfølgende støtte- og opphengsbestillinger fra eksisterende kunder. Disse gjentatte kjøpsdataene gjenspeiler til en viss grad den vedvarende påliteligheten til produktene våre.

Typiske brukssteder i olje- og gassanlegg

Fluid Catalytic Cracking (FCC) og Hydroprocessing Units: Høytemperaturreaksjonsolje- og gassrørledninger og regenerator røykgassrørledninger opplever store termiske forskyvninger under drift med strenge dysebelastningsgrenser. Bruken av fjærhengere med konstant kraft kontrollerer effektivt grensesnittkrefter på utstyr som reaktorer og tredjetrinns separatorer, og forhindrer flensskjøtlekkasje.

LNG-terminaler og kryogene systemer: Kryogene rørledninger mellom lossearmer og lagringstanker, samt kjølesirkulasjonsrørledninger, står overfor ekstreme temperaturforskjeller. Fjærhengere bruker kryogene-resistente materialer for å gi stabil støtte gjennom hele prosessen fra kald forkjøling til dyp kryogen drift, og beskytter ekspansjonsfuger og tankdyser.

Råolje og langdistanserørledninger for produkter: Innløps- og utløpsrørledninger i pumpestasjoner og rørledninger i ventilområdet opplever temperaturvariasjoner med årstider og transporterte medier. Variable fjærhengere kombinert med grensebraketter opprettholder riktig rørledningshelling, og unngår vibrasjoner og vannslagrisiko forårsaket av støttepunkt som løfter seg.

Offshore-plattformer og FPSOer: Disse anleggene har kompakte rom og er utsatt for ytterligere dynamiske belastninger fra gyngende bevegelser. Fjærhengere med konstant kraft med grensefunksjoner kan brukes sammen med dempere for å kompensere for termisk forskyvning og samtidig begrense lavfrekvent svai forårsaket av vind og bølger, og redusere leddutmattelsesskader.

Kvalitetsdokumentasjon og teknisk støtte

Fra og med inspeksjon av fjærtråd, implementerer fabrikken vår streng kvalitetskontroll i hvert trinn: verifisering av varmetall, hardhet og metallografisk inspeksjon etter varmebehandling, testing av fullslagsstivhet av ferdige produkter og testing av beleggheft. Hvert parti med fjærhengere for olje- og gassindustrien kan leveres med materialkvalitetssertifikater, inspeksjonsrapporter, NACE-samsvarserklæringer og ASME-sertifiseringsdokumenter for å støtte utenlandske prosjektrevisjoner.

Vårt tekniske team kan gi detaljerte installasjonsmanualer og kaldtilstandsjusteringsanbefalinger etter behov, og kan samarbeide med tredjeparts vitne eller tilsyn på stedet.

Hvis du trenger å konfigurere fjærhengere for olje- og gassindustrien for et spesifikt olje- og gassprosjekt, vennligst oppgi tegninger av rørledningslayout, stressberegningsrapporter og miljødata på stedet. Vi vil levere en utvalgsrapport som inkluderer last-slagberegninger og anbefalte installasjonshøyder, i stedet for bare en liste over standardmodeller, og hjelper deg med å kontrollere de totale kostnadene samtidig som vi sikrer sikker og pålitelig drift av rørledningsstøttesystemet gjennom hele livssyklusen.
