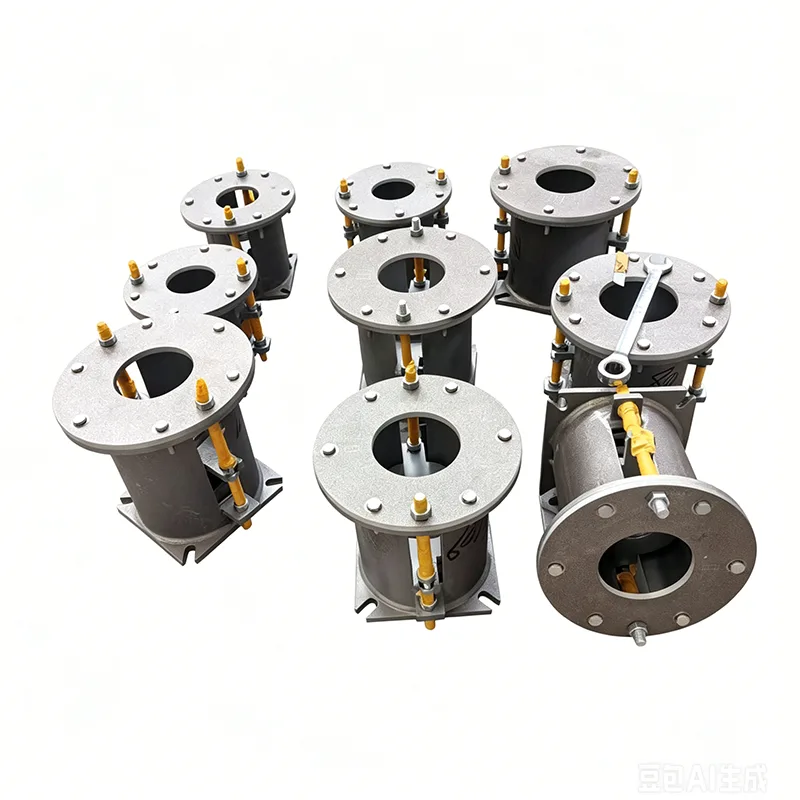

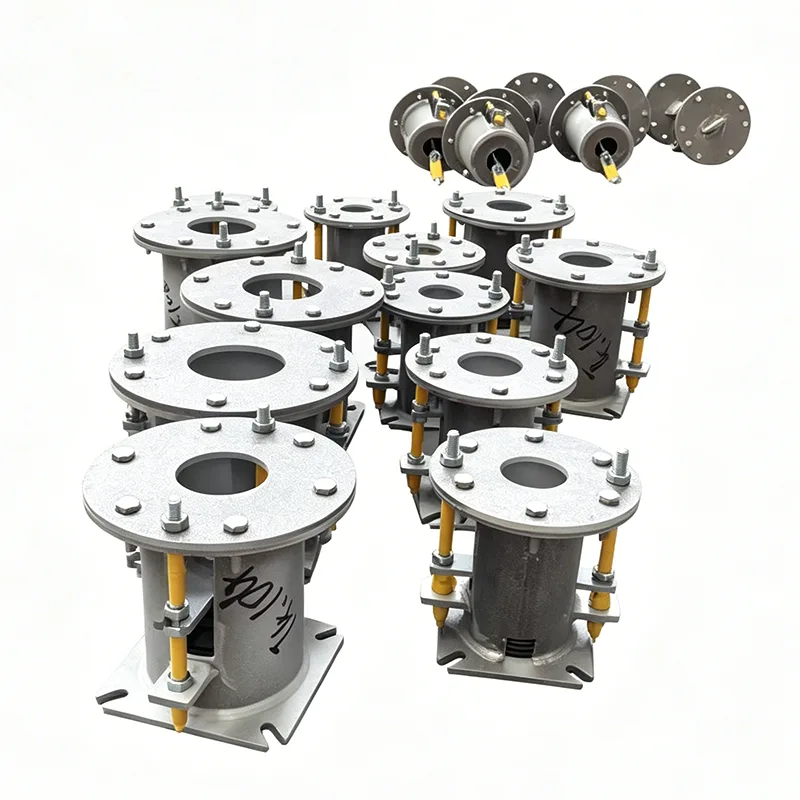

Kraftverksfjærstøtte

I kraftverk, hoveddamprørledninger, høytemperatur gjenoppvarmingsdamprørledninger og andre lignende systemer transporterer media kontinuerlig under høye temperatur- og høytrykksforhold, mens de gjennomgår termisk ekspansjon fra flere millimeter til titalls millimeter. Stiv fiksering konverterer disse forskyvningene til ytterligere skyvekrefter som overføres til kjelehoder og turbingrensesnitt, noe som øker belastningen på sveiseskjøter, flenser og utstyrshus.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Utviklet spesielt for disse driftsforholdene av Yangzhou Tianshun Pipeline Technology Co., Ltd., kompenserer Power Plant Spring Support for forskyvning gjennom elastisk belastning, og opprettholder rørledningsspenningen innenfor standard tillatte grenser. Dette dokumentet forklarer designfilosofien, driftsytelsen og ingeniørstøttetilnærmingen til dette produktet, basert på de faktiske kravene til damprørledningssystemer.

Krav til elastiske støtter i damprørledningsspenningskontroll

Damprørledningsdesign følger generelt koder som ASME B31.1, som krever at rørstøtter/hengere tåler både rørledningens egenvekt og medievekt uten å hindre termisk forskyvning. Hvis støttekraften varierer for mye med forskyvningen, kan lokale rørsystembelastninger overskride tillatte verdier, noe som tvinger justeringer på stedet eller til og med omarbeid.

Videre har turbin- og kjelegrensesnitt typisk svært strenge tillatte grenser for krefter og momenter. Feil støtteløsninger kan forkorte levetiden til hovedutstyrsgrensesnitt betraktelig. Dette krever støtte/opphengsprodukter for å gi stabile og forutsigbare støttekrefter innenfor spesifisert slaglengde, samtidig som de tilbyr tilstrekkelig justeringsmargin for å imøtekomme avvik på stedet.

Hvordan kraftverksfjærstøtter oppfyller disse kravene

Kraftverksfjærstøtter er tilgjengelige i to konfigurasjoner: variabel fjær og fjær med konstant kraft, valgt basert på resultater fra rørledningsspenningsanalyse. Variable fjærenheter bærer belastning med lineær stivhet, mens enheter med konstant kraft bruker en primær og sekundær fjærmekanisme for å kontrollere støttekraftvariasjonen innenfor 5 % gjennom hele arbeidsslaget, og gir nesten konstant støtte til rørsystemet fra kald tilstand til varm tilstand.

Fjærelementer er produsert av legert fjærstål inkludert 60Si2Mn og 50CrVA. Strukturelle komponenter kan fremstilles av karbonstål, varmebestandig stål eller rustfritt stål. Det totale temperaturapplikasjonsområdet dekker -196°C til +650°C, og matcher alle termiske tilstander til damprørledninger fra lavtemperaturoppvarming til fulllastdrift.

Hver kraftverksfjærstøtte gjennomgår kompresjonstesting med full slag med stivhetskurveregistrering før forsendelse. Huset er utstyrt med last-forskyvningsmerkeskilt og installasjonslås. Installasjon på stedet krever bare montering i kald tilstand; fjern ganske enkelt låsepinnen etter at rørledningens temperatur stiger, og støtten/hengeren går inn i driftstilstand uten sveising på stedet eller komplekse justeringer.

Installasjon på stedet og langsiktig driftsytelse

Kumulative feil i fundamentheving og skjæring av rørseksjoner er uunngåelige under installasjon av damprørledninger. Høydefinjusteringsområdet levert av Power Plant Spring Supports absorberer disse avvikene, og forhindrer stiv binding. Fjærenheter med konstant kraft er vanligvis utstyrt med skrue eller hydrauliske hjelpejusteringsmekanismer, som muliggjør en persons drift selv på tunge rørledninger med stor diameter.

Under langvarig drift opprettholder anti-avslappende fjærdesign og overflatebehandlinger (varmforsinking eller Dacromet-belegg) stabil støtteytelse. I flere utenlandske kraftverksprosjekter kommer over 70 % av påfølgende støtte-/hengerordrer fra eksisterende kunder. Denne høye gjentatte kjøpsraten validerer indirekte den langsiktige ytelsen til produktene våre.

Typiske installasjonsplasseringer og funksjoner

I kjeleområdet er kraftverksfjærstøtter installert på vertikale og horisontale seksjoner av hoveddampkanaler, utløpsrørledninger for overheter og gjenoppvarming av damprørledninger. De absorberer oppadgående termisk ekspansjon, og forhindrer overdreven belastning ved toppdyseforbindelser.

Nær turbinen reduserer fjærstøtter/hengere på høytemperaturseksjoner for damprør i nærheten av hoveddampventiler og styreventiler komponentkrefter og momenter, og bidrar til å opprettholde akselinnretting. Selv om rørledninger for matevann og tempereringsvann opererer ved lavere temperaturer, opplever de fortsatt betydelige start-stopp-temperaturforskjeller. Elastiske støtter opprettholder rørledningens helling og reduserer kavitasjonsrisiko.

I disse applikasjonene kombineres ofte støtter/hengere med dempere, grensebraketter og andre komponenter for å danne en komplett rørsystem, fleksibel fastholdelsesløsning.

Prosjekt teknisk støtte og produktaksept

Fra og med valgfasen mottar vårt tekniske team rapporter om spenningsanalyse av rørsystemet, beregner konstruksjonsbelastningen og forskyvningen for hvert støttepunkt, anbefaler passende fjærstøttetyper og fjærkonstanter for kraftverket, og gir detaljert installasjonsveiledning.

Vår fabrikk opprettholder en komplett kvalitetskontrollkjede fra fjærtråd innkommende re-inspeksjon, hardhetstesting etter varmebehandling til ferdig produktstivhetstesting. Relevante prosessregistreringer og materialkvalitetsdokumenter kan leveres i henhold til standarder som ASME og CE. For konvensjonelle kjernekraftøyer og andre prosjekter med høye krav, kan ytterligere støttefunksjonskvalifikasjonstestrapporter og sporbarhetsdokumenter leveres.

Hvis du har krav til støtte for damprørledninger, vennligst oppgi tegninger av røroppsett og spenningsdata. Vi vil levere en spesifikk Power Plant Spring Support-konfigurasjonsløsning i stedet for en generisk modellliste. Ved å utnytte Yangzhou Tianshuns 14 års erfaring med pipelinestøtte og prosjektdata fra 45 land over hele verden, kan vi hjelpe deg med å kontrollere de totale anskaffelses- og installasjonskostnadene samtidig som vi sikrer sikkerheten til dampsystemet ditt.
