Presisjonskonstant fjærhenger for rørledning med stor forskyvning med jevn belastning

Konstant fjærhengere, også referert til som konstantlastfjærstøtter eller konstantkraftstøtter, leverer en nesten jevn støttekraft gjennom hele rørets bevegelsesområde. Disse enhetene er spesielt konstruert for rørsystemer som opplever betydelig vertikal termisk forskyvning, der variable fjærstøtter vil introdusere for stor belastningsvariasjon og overføre uønsket belastning til tilkoblet utstyr og rør.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

PåYangzhou Tianshun rørledningsteknologi, produserer vi konstante fjærhengere ved å bruke en velprøvd sveivkoblingsmekanisme sammen med høykvalitets kompresjonsfjærer. Denne utformingen balanserer fjærmoment mot lastmoment rundt hovedaksen gjennom hele slaget, og opprettholder lastavvik innenfor ±5 % som standard – og ±3 % for høypresisjonskonfigurasjoner. Hver enhet er plassert i et beskyttende kabinett som beskytter interne komponenter mot konstruksjonsrester og miljøforurensninger, og reduserer vedlikeholdsrisikoen over støttens levetid.

Tekniske spesifikasjoner og serier

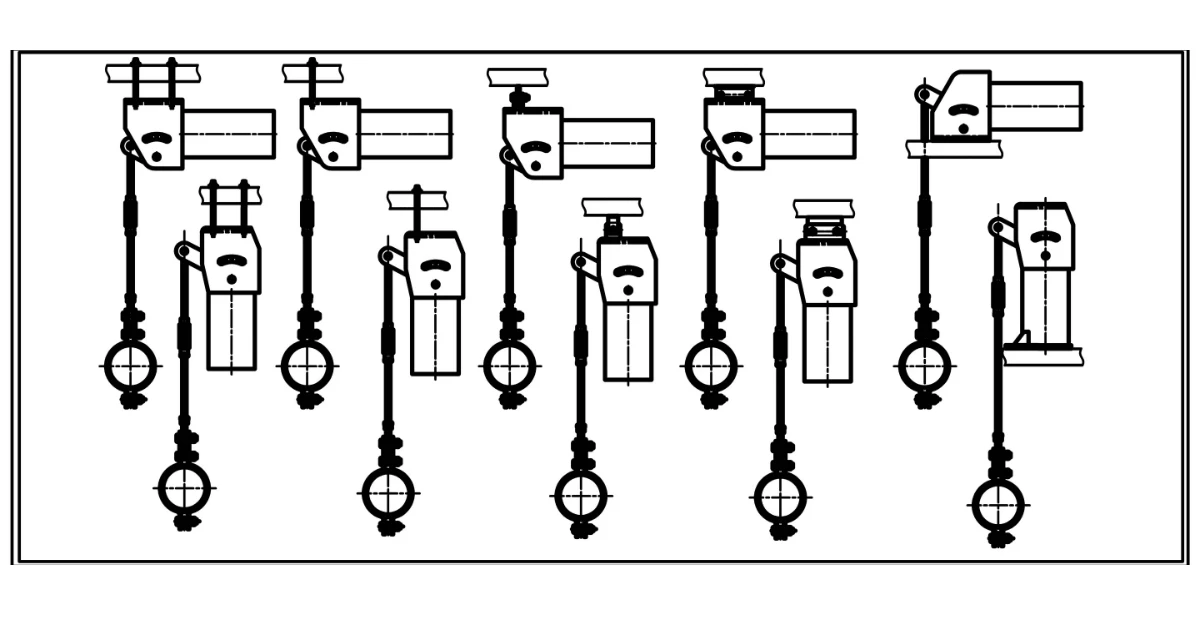

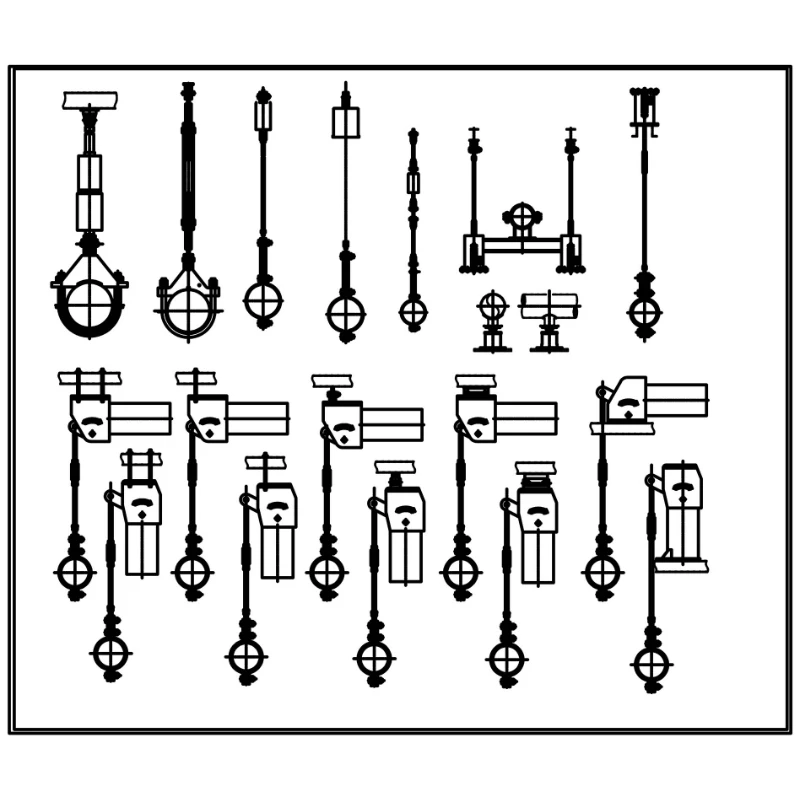

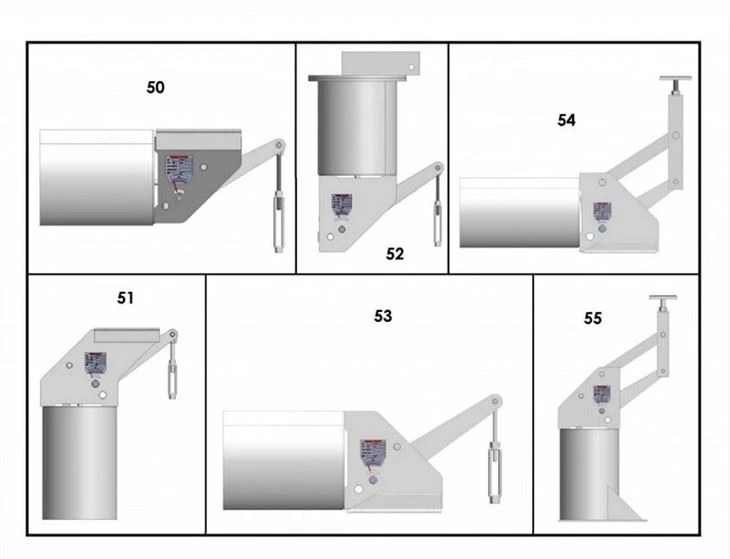

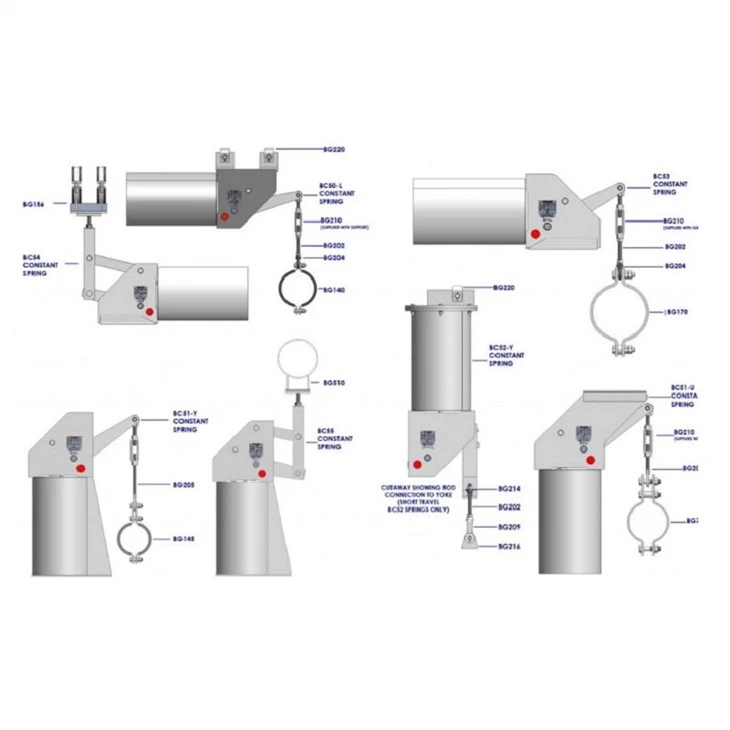

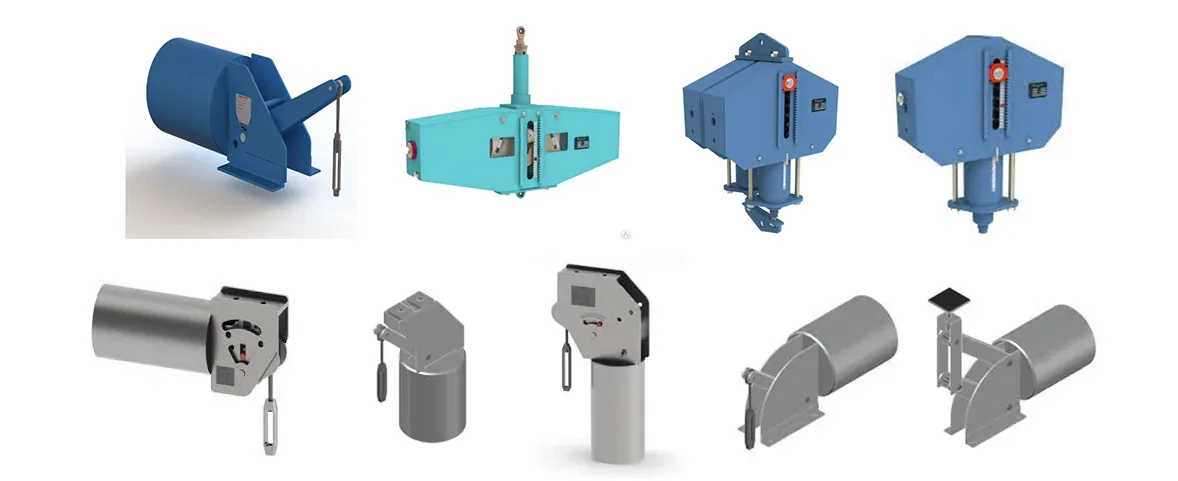

Vårkonstant fjærstøtteporteføljen dekker et arbeidsbelastningsområde fra 0,1 kN til 500 kN, med standard bevegelsesmuligheter på 50 mm, 100 mm, 200 mm og 400 mm, og tilpassede bevegelser tilgjengelig opptil 600 mm. Standardserien inkluderer PH, LH, CA, CS og TH-modeller, egnet for både horisontal og vertikal installasjon. Fjærspiraler er produsert av 60Si2Mn eller 50CrVA legert stål, og husene er ferdig med varmgalvanisert eller epoksybelegg for å passe til omgivelsestemperaturer fra -20°C til +80°C.

Hver konstant fjærhenger er fabrikkinnstilt til kundens spesifiserte last og kalde/varm-posisjoner, og utstyrt med øvre og nedre bevegelsesstopper for å forhindre overkjøring. En godt synlig reiseskala og lastjusteringsskive gir mulighet for finjustering på stedet innenfor ±10 % av den nominelle lasten, med noen konfigurasjoner som kan justeres opp til ±20 % i trinn på 2 %. Røde forhåndsinnstilte pinner er installert på fabrikken for å låse støtten under hydrostatisk testing og syrevasking, og tåler opptil to ganger nominell belastning før fjerning ved igangkjøring av systemet.

Standarder og Custom Engineering

Alle fjærstøtter med konstant belastning er designet og produsert i samsvar med GB/T 17116.1/.2/.3 og NB/T 47039, og er fullt konvertible til internasjonale standarder inkludert MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B L50, og vi har også erfaring fra produsent. produsere helt tilpassede konstantkraftstøtter basert på kundetegninger og prosjektspesifikke parametere.

Applikasjon på tvers av kritiske bransjer

Konstante fjærhengere er spesifisert i rørsystemer hvor belastningskonsistens ikke er omsettelig. Typiske installasjoner inkluderer termiske kraftverk, kjernekraftanlegg, raffinerier, LNG- og LPG-terminaler, fjernvarmenettverk og høytemperatur-prosesslinjer i petrokjemiske og farmasøytiske anlegg. De er ofte utplassert sammen med variable fjærstøtter på samme rørledning - konstante enheter ved noder med høy forskyvning og variable fjærhengere på steder med mindre termisk bevegelse.

Bredere produktutvalg for rørstøtte

Utover konstante fjærhengere, inkluderer vår komplette rørstøtteportefølje variable fjærstøtter, stive bøyler, rørskostøtter, forhåndsisolerte rørstøtter og hydrauliske dempere for dynamisk lastkontroll. For prosjekter som krever termisk bevegelseskompensasjon, leverer vi også ekspansjonsfuger av metallbelg, gummiekspansjonsfuger og stoffekspansjonsfuger som integreres med våre støttesystemer for å danne en komplett rørledningsløsning.

Kvalitets- og servicesikring

All støtte gjennomgår full intern testing før forsendelse, støttet av vårt ISO 9001:2015 kvalitetsstyringssystem og samsvar med ASME- og API-standarder der det er nødvendig. Kunder får dedikert teknisk støtte fra henvendelser til installasjon, 24-timers respons på alle tilbud og veiledning for lastjustering på stedet som en del av vår ettersalgstjeneste. Med over 14 år med produksjon av rørstøtter og ekspansjonsskjøter for prosjekter i 45 land, leverer vi både standard katalogenheter og ferdigkonstruerte tilpassede løsninger for EPC-entreprenører og sluttbrukere over hele verden.

Ofte stilte spørsmål

Hva er forskjellen mellom en konstant fjærhenger og en variabel fjærstøtte?

Variable fjærstøtter utøver en varierende reaksjonskraft når røret beveger seg vertikalt, på grunn av fjærkomprimering eller forlengelse. Konstante fjærhengere bruker en sveiv-koblingsstangmekanisme for å opprettholde en nesten jevn støttekraft gjennom hele reiseområdet. Som en tommelfingerregel er konstante enheter spesifisert der termisk forskyvning overstiger 50 mm eller hvor lastvariasjonen må holde seg under 6 % for å unngå overføring av stress til pumper, turbiner eller annet følsomt utstyr.

Hva betyr ±5 % lastavvik på en konstant fjærstøtte?

Lastavvik er den maksimale prosentvise forskjellen mellom den faktiske støttekraften og den nominelle nominelle lasten på et hvilket som helst punkt innenfor arbeidsvandringen. Våre standard konstante fjærhengere holder avvik innenfor ±5 %, noe som oppfyller de fleste industrielle rørkrav. For kritiske applikasjoner som kjernefysiske eller høypresisjonsprosesslinjer, tilbyr vi høypresisjonsenheter med ±3 % avvik.

Når bør de røde forhåndsinnstilte pinnene fjernes?

De forhåndsinnstilte pinnene er fabrikkinstallert for å låse hengeren i kald installasjonsposisjon, slik at hydrostatisk testing og syrevasking av rør kan fullføres uten å komprimere eller forlenge fjærenheten. De må fjernes før systemet settes i drift, vanligvis etter at hydrotesting og kontroll før igangkjøring er ferdig. Våre standardstifter tåler opptil to ganger nominell belastning under testing; gi oss beskjed hvis prosjektet ditt krever en høyere sikkerhetsmargin.

Kan belastningen justeres på stedet etter installasjon?

Ja. Hver konstant fjærhenger er utstyrt med en lastjusterende skrue og en kalibrert skive. Ved å dreie på skruen øker eller reduserer den forhåndsinnstilte belastningen i trinn på 2 %, med et totalt justeringsområde på ±10 % på standardenheter (opptil ±20 % på utvalgte konfigurasjoner). Dette tillater finjustering for å kompensere for mindre forskjeller mellom designforhold og faktisk installasjon på stedet.

Hvilke standarder følger dine konstante fjærhengere?

Vår standardserie er utformet til GB/T 17116.1/.2/.3 og NB/T 47039, og er dimensjons- og ytelseskonverterbar med MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, og JIS B 850 støtter også spesifikke prosjekter og spesialtegninger.

Hva er den typiske ledetiden?

Standard katalog konstante fjærhengere sendes vanligvis innen 15 til 25 virkedager, avhengig av mengde og serie. Spesialkonstruerte enheter krever ekstra prosjektering og bekreftelsestid. Rask levering kan ordnes på forespørsel, med forbehold om forhåndsavtale ved bestilling eller minst 20 dager før planlagt leveringsdato.
