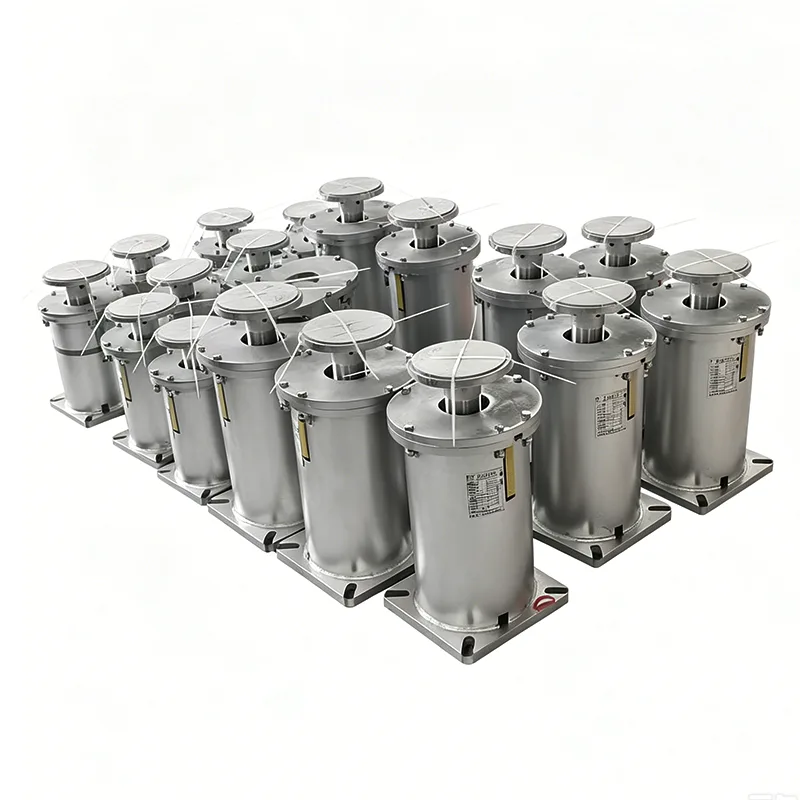

Justerbare variable fjærstøtter for termisk rørledning med variabel belastning

Ikke alle rør trenger en konstant støttekraft. Faktisk fungerer de fleste av linjene vi arbeider med - prosessrør, verktøysamlinger, kjølevannsledninger - helt fint med en variabel fjærstøtte. PåTianshun, vi har levert variable fjærenheter fra vår Yangzhou-fabrikk i 14 år, og de er sannsynligvis den vanligste typen fjærstøtte vi sender. Hvis du har gått gjennom et kraftverks rørstativ eller et raffineri, er sjansen stor for at fjærboksene du så hengende fra stålet eller satt på T-stolper var variable fjærstøtter.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Produktets tekniske spesifikasjoner

Variabel fjærhenger spesifikasjonstabell	Eksempel
Opphengstype / konfigurasjon	Type A, B, C, D, E, F, G
Spring Størrelse / Nr.	Nr. 0 - Nr. 22
Reiseområde	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftsbelastning	0,2 kN - 400 kN
Installert belastning (kald belastning)	kN / kgf
Driftsbelastning (varm belastning)	kN / kgf
Bevegelsesretning	Oppover / Nedover
Variasjon (%)	≤ 25 % (standard)
Overflatebehandling	Varmgalv/ Malt
Husmateriale	Karbonstål (Q235/Q355)

Ideen er grei: Når røret beveger seg opp eller ned på grunn av termisk ekspansjon, komprimeres eller slapper fjæren på innsiden, og støttekraften endres litt. Det er den "variable" delen. Kraftendringen er forutsigbar og holder seg innenfor et område som rørspenningsingeniøren din allerede har tillatt. Når den tillatte lastvariasjonen er for eksempel 15 % eller 20 %, er det ikke nødvendig å bruke ekstra på enkonstant fjærstøtte. Du får samme funksjon – vertikal reiseabsorpsjon, vektbæring – til en lavere kostnad og med en enklere, mer kompakt design. Det er grunnen til at prosjektspesifikasjonene ofte viser variable fjærstøtter som standard, og bare kaller konstant type for kritiske koblingspunkter.

Variable fjærstøtter i det større bildet

På rørstativet sitter sjelden en variabel fjærstøtte av seg selv. Det fungerer vanligvis hånd i hånd med stive rørstøtter og rørsko som tar egenvekten og styrer røret. Den variable fjæren håndterer den vertikale bevegelsen. Når det samme fjærelementet er montert i en toppkoblet enhet som henger fra overliggende stål, kalles hele oppsettet ofte en fjærhenger - det er fortsatt en variabel fjærmekanisme, bare installert opp ned. Og på isolerte kalde linjer vil du ofte se fjærstøtten sammenkoblet med en forhåndsisolert rørstøtte ved rørkontaktpunktet, slik at isolasjonen ikke blir knust og det kalde røret ikke svetter.

Hva er inne i en variabel fjærstøtte

Vi holder designen vår enkel og robust. Her er en titt på de typiske byggematerialene vi bruker:

Komponent	Materiale	Hvorfor bruker vi det
Spiralfjær	60Si2MnA eller 50CrVA fjærstål	Lang tretthetstid, forhåndsinnstilt og belastningstestet
Hus (kan)	Q235B karbonstål, lakkert RAL 5015 blå	Solid, sveisbar, værbestandig
Fjærhette / lastflens	Q235B eller 20# smidd stål	Overfører rørbelastningen jevnt til fjæren
Reiseindikator og skala	Rustfritt stål eller anodisert aluminium	Klar lesing, ruster ikke
Bunntilkobling (gjenget bøssing eller flens)	Karbonstål A105	Standard NPT eller flens per forespørsel

All fjærtråd kommer med mølletestsertifikater. Vi penetrer fjærene og forhåndsinnstiller dem før montering – som fjerner alle innledende sett og sikrer at belastningsavbøyningskurven samsvarer med designdataene.

Standarder vi jobber etter

ANSI/MSS SP-58 – styrer design og produksjon av rørstøtte

ASME B31.3 – prosessrør, mye referert av EPC-er

GB/T 17116 – Kinesisk standard for rørhengere og støtter

EN 10204 3.1 materialsertifisering som standard for eksportordrer

Vår fabrikk kjører et ISO 9001:2015 kvalitetsstyringssystem. Hvert trinn, fra innkommende stål til endelig lasttest, er dokumentert.

Ofte stilte spørsmål

Q1: Hvor mye lastvariasjon bør jeg forvente?

Typisk mellom 10 % og 25 % av varmelasten, avhengig av fjærens stivhet og rørets vandring. Rørstressrapporten din vil fortelle deg hva den tillatte variasjonen er. Hvis rapporten viser en stram grense – si under 5 % – er det da du vil bytte til en konstant fjærstøtte. For alt annet er variabel greit.

Q2: Hvilken informasjon trenger du for å velge eller oppgi en variabel fjærstøtte?

Send oss ​​varmlast, kaldlast og mengden og retningen av vertikal bevegelse (opp eller ned). En markert rørstøttetegning eller en spenningsisometrisk hjelper. Vi velger riktig fjærstørrelse og serie, og sender deg et datablad med alle de beregnede verdiene før vi starter produksjonen.

Q3: Er de variable fjærstøttene utskiftbare med andre merker?

Når det gjelder funksjon, ja. Vi kan matche lastområder og konvoluttdimensjoner til de fleste vanlige industriserier (Type A, B, C, D, E, F, G i henhold til MSS SP-58). Hvis prosjektet ditt allerede har en spesifikk leverandørs delenumre, gi oss disse, så kryssreferanser vi. Bare vær oppmerksom på at det kan forekomme mindre dimensjonsforskjeller – vi flagger dem før du bestiller.

Q4: Hva er den typiske leveringstiden?

Standard lasteområde: 20–25 dager. Hvis du trenger et hus som ikke er standard, spesialmaling eller pynt i rustfritt stål, la det gå 30–40 dager. Vi har et anstendig lager av vanlige fjærspiraler og bokskomponenter, noe som setter fart.

Q5: Kan jeg få en prototype eller pre-produksjonsprøve?

Ja. For store prosjekter kan vi bygge en eller to prøveenheter for godkjenning før vi går i full produksjon. Prøvekostnaden kan ofte krediteres mot hovedordren.

Lasttesting er ikke valgfritt

Hver variabel fjærstøtte som går ut døren er lasttestet. Vi setter fjæren til spesifisert kald belastning, og kjører den deretter gjennom full vandring flere ganger, og kontrollerer belastningen både i kalde og varme posisjoner. Reisevekten er kalibrert og låst. Et testsertifikat som oppsummerer de faktiske lastverdiene er inkludert i fraktdokumentasjonen. Tredjepartsinspeksjon av SGS, Bureau Veritas eller TÜV er tilgjengelig på forespørsel.

Tilpasning vi gjør daglig

Noen kunder tror en variabel fjærstøtte er en ren katalogvare. Vår erfaring er at kanskje halvparten av det vi leverer har et tilpasset preg:

Ikke-standard reiselengder (vi har gjort 200 mm+ på variable enheter)

Forlengede eller reduserte hushøyder for å passe begrenset plass

Rustfritt stålhus og maskinvare for offshore eller kjemiske miljøer

Spesielle belegg: offshore marine malingssystemer, høytemperatur aluminiumsmaling

Design med to fjærer for tung belastning i en kompakt boks

Innebygde løfteører, veieceller eller posisjonstransdusere

Bare fortell oss hvordan installasjonen ser ut, så utarbeider vi et praktisk design.

Notater fra den virkelige verden fra fabrikkgulvet

Her er noen ting vi har lært å sende variable fjærstøtter til prosjekter rundt om i verden:

Hvis rørforskyvningen er oppover, sørg for at støtten tåler den oppadgående kalde belastningen uten at fjæren løsner. Vi sjekker det som en del av utvalget vårt.

På utendørs rørstativ spesifiseres varmgalvanisering eller et godt malingssystem. Standard fabrikkblå maling er fin innendørs, men etter et par monsuner vil karbonstål vise rust. Litt ekstra på belegg sparer mange klager på stedet.

Sjekk alltid klaringen rundt fjærhuset. Noen ganger er støttestedet tett mellom to konstruksjonselementer, og en standard boksdiameter passer ikke. Gi oss beskjed tidlig, så justerer vi designet.

Hvorfor hente variable fjærstøtter fra Tianshun?

Vi er ikke en mellommann. Vi designer, produserer, tester og sender fra vår egen fabrikk i Yangzhou, Jiangsu. Det betyr at når du snakker med ingeniørene våre, snakker du med menneskene som faktisk bygger produktet. Våre variable fjærstøtter er installert i kraftverk med kombinert syklus, raffinerierørstativ, LNG-gjenforgasningsterminaler, kjemiske prosessenheter og stålverk. Over 70 % av virksomheten vår er gjentatt – ikke fordi vi er de billigste, men fordi støttene våre dukker opp i tide, samsvarer med databladene og ikke forårsaker hodepine under igangkjøring.

Hvis prosjektplanen din er stram, kan vi holde lager av ferdige fjærer og montere raskt til dine belastningsinnstillinger. For store bulkordrer tilbyr vi konkurransedyktige fabrikk-direkte priser og vil samarbeide med deg om en leveringsplan som stemmer overens med byggesekvensen din.

Send oss ​​dine rørstøttetegninger, lastdata, eller bare en kort beskrivelse av hva du trenger. Vi kommer tilbake til deg med et riktig tilbud – inkludert fabrikkpris og leveringstid – vanligvis innen 24 timer. Og hvis du har lyst til å besøke fabrikken og se hvordan vi lager disse, er du mer enn velkommen.
