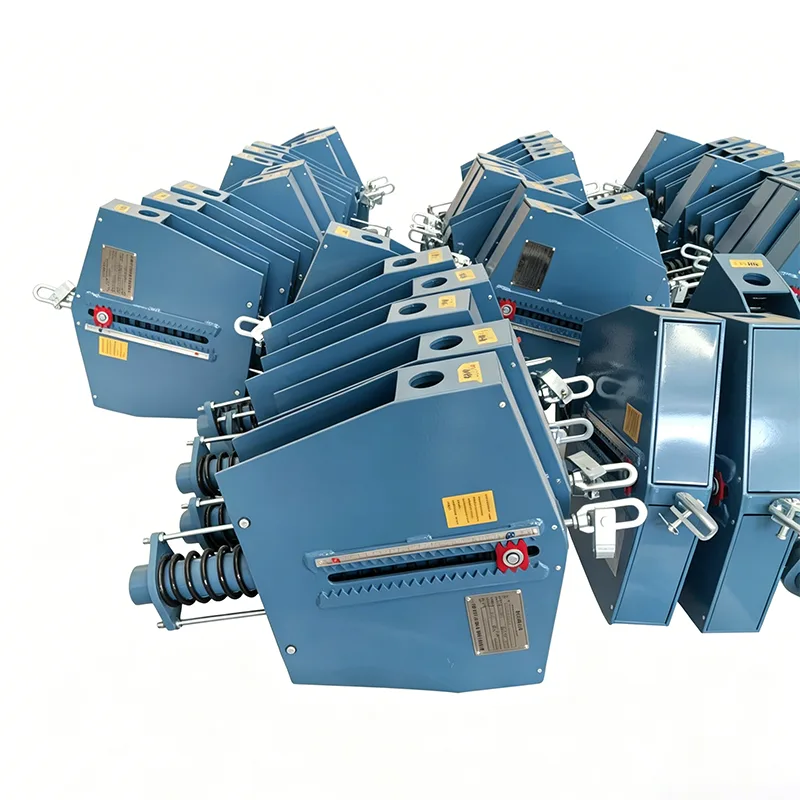

Energirørledning Konstant fjærstøtte

I naturgass, LNG, hydrogenenergi og tradisjonelle energioverføringsrørledningsnettverk spenner rørledningssystemer ofte over komplekse geografiske miljøer og tåler alvorlig termisk utvidelse og sammentrekning. Støttet av 14 år med teknisk akkumulering innen rørledningsstøtteteknologi, har Yangzhou Tianshun Pipeline Technology Co., Ltd. spesielt utviklet Energy Pipeline Constant Spring Support for energioverføringsscenarier. Dette produktet bruker en presisjonsmomentlikevektsmekanisme for å sikre at støttebelastningen forblir konstant når rørledningen gjennomgår vertikal forskyvning med stort spenn. Denne funksjonen unngår effektivt ekstra stress forårsaket av lastoverføring til sensitivt utstyr som ventiler og kompressorer, og er en nøkkelkomponent som sikrer sikker og stabil drift av langdistanse energirørledningsnettverk.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Produktets tekniske spesifikasjoner

Spesifikasjonstabell for konstant fjærhenger	Eksempel
Modell / Serie	PH, LH, CA, CS, TH
Lastekapasitet (drift)	0,1 kN - 500 kN
Total reise	50 mm, 100 mm, 200 mm, 400 mm
Faktisk reise	Opp til 600 mm
Lastavvik (toleranse)	±5 % (standard) / ±3 % (høy pres.)
Installasjonsposisjon	Horisontal / Vertikal
Boligfinish	Varmforsinket / Epoxy
Driftstemp.	-20 °C til +80 °C (omgivelsestemperatur)
Materiale for fjærspiral	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (feltjustering)

Teknisk tilpasningsevne og drifts- og vedlikeholdsfordeler

I selve konstruksjonen og driften av energirørledninger tar utformingen av Energy Pipeline Constant Spring Support fullt ut smertepunktene ved konstruksjon på stedet og senere vedlikehold:

Kald-tilstand-låsing og rask installasjon: Før levering er fjæren forhåndskomprimert og låst i kald-tilstand installasjonsposisjon i henhold til spenningsberegningsrapporten for rørledningssystemet. På stedet er det bare nødvendig med enkel finjustering av tråder og rotfeste for å nå den utformede spenningstilstanden, noe som i stor grad forkorter konstruksjonsperioden for rørgallerier.

Visualisert driftsovervåking: Utstyrt med eksterne høypresisjons forskyvningsindikatorplater og lastskalaer, kan drifts- og vedlikeholdspersonell intuitivt bedømme om rørledningen er i den utformede arbeidsposisjonen under daglig inspeksjon uten å demontere skallet, noe som letter rettidig oppdagelse av rørledningssetninger eller unormal deformasjon.

Fleksible forankringsmetoder: En rekke rotforbindelsesløsninger tilbys (som sveisede enkeltplater, bøyler, stålkonstruksjonsforbindelser, etc.), som kan oppnå stabil forankring enten det er for overliggende rørgallerier, elvekryssende rørbroer eller utstyrskropper.

Strengt produksjons- og kvalitetskontrollsystem

Som sikkerhetsforsvarslinjen for energiinfrastruktur følger hele produksjonsprosessen til Energy Pipeline Constant Spring Support strenge kvalitetskontrollstandarder:

Omfattende intern testing utføres på hvert produkt før forsendelse

Før sending går hvert produkt gjennom en komplett intern testprosess. Denne prosessen inkluderer dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres.

Avklaring om tredjeparts akkreditering

Intern testing er ikke det samme som tredjeparts testing akkreditert av ILAC. Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det leveres som en separat valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Denne tjenesten dekker analyse av kjemisk sammensetning, strekktesting, Charpy lavtemperatur-støttesting og hardhetstesting.

2. Sveis NDT

Tilgjengelige metoder inkluderer magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT).

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Våre særegne fordeler

Benchmarked mot LISEGA International Pipe Support System

Vår produktbelastningsnøyaktighet, teststandarder og dokumentasjonssystemer er benchmarked mot LISEGAs internasjonale rørstøttesystem.

Mer enn en standard innenlandsk leverandør

I motsetning til standard innenlandske produsenter som kun leverer selve produktet, leverer vi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Hvorfor velge Tianshun's Energy Pipeline Constant Spring Support?

Dybdegående energiprosjekterfaring: Produktene har fungert stabilt i LNG-terminaler, langdistanseoverføringsrørledninger for naturgass og raffineringsprosjekter i mer enn 40 land rundt om i verden, og tålt prøvene i ekstreme klimaer og komplekse arbeidsforhold.

Full-prosess ingeniørstøtte: Vi tilbyr full-prosess tekniske tjenester fra rørledningsspenningsanalyse (CAESAR II-simulering), typevalgsberegning til installasjonsveiledning på stedet, og sikrer at hver støtte nøyaktig samsvarer med arbeidsforholdene.

Pålitelig leveringskjede: Ved å stole på automatiserte produksjonslinjer og komplett testutstyr ved vår Jiangsu-base, sikrer vi levering av materialer i tide og av høy kvalitet til storskala energiprosjekter.

Full livssyklusstøtte: Vi etablerer eksklusive prosjektfiler og gir tilstandsvurdering, tilbakestilling av last og utskiftingsveiledning under vedlikehold av nedstengning, og reduserer drifts- og vedlikeholdsrisikoen for rørledningsnettverk.
