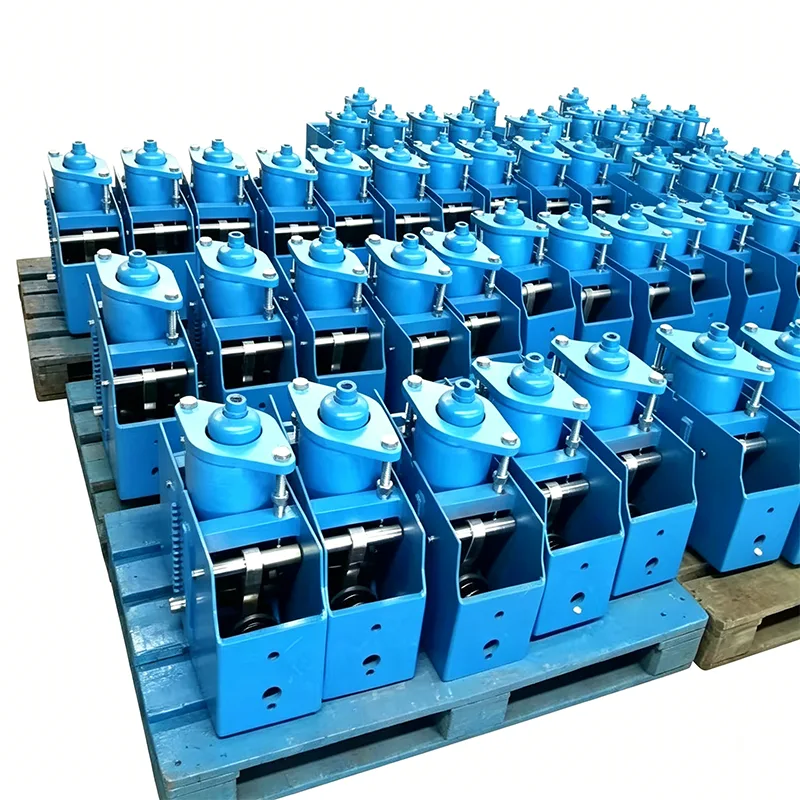

Horisontal konstant fjærstøtte

På mange industriområder gjør begrenset plass over rørledninger det umulig å installere vertikale konstantfjærstøtter. I mellomtiden krever noen rørledninger støtte fra siden eller under, og tradisjonelle støttemetoder sliter med å møte konstant kraftbehov under store forskyvninger. Horisontal konstant fjærstøtte er et dedikert produkt designet spesielt for å løse disse problemene. Den er installert horisontalt under eller ved siden av rørledninger, og gir stabil støttekraft gjennom hele arbeidsslaget med en lastvariasjonsrate kontrollert innenfor 5 %.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Arbeidsprinsipp og strukturelle funksjoner

Den horisontale konstante fjærstøtten fungerer basert på momentbalanseprinsippet. Når rørledningen gjennomgår vertikal forskyvning, omdannes den elastiske kraften til fjæren til en konstant utgangskraft gjennom et presisjonsledd og en kammekanisme. I motsetning til vertikale støtter, er fjærenheten arrangert horisontalt, noe som resulterer i et lavere tyngdepunkt og mer stabil drift, noe som gjør den spesielt egnet for rørledningssystemer med stor belastning og stor forskyvning.

Standard Horizontal Constant Spring Support bruker en integrert sveiset rammestruktur, med hovedkomponenter inkludert:

▶  Horisontalt anordnet sylindrisk spiralfjærenhet

▶  Momentbalansesystem med høy presisjon

▶  Sidemontert lastjusteringsmekanisme

▶  Begrensningsenhet for to slag

▶  Visuell forskyvningsindikator

▶  bunnfeste

Produktets tekniske spesifikasjoner

Sammenligning med vertikale konstante fjærstøtter

Hele seriens spesifikasjonsparametre

Vi tilbyr 6 standardserier med horisontale konstante fjærstøtter, som dekker det store flertallet av industrielle brukskrav:

Alle produkter er i samsvar med GB/T 17116.2-2018, ANSI/ASME B31.1 og DIN 2545 standarder.

Kjerneytelsesfordeler

▶  Ultra-høy belastningskapasitet: Gir en maksimal støttekraft på 1000kN for å møte kravene til store rørledninger og utstyr

▶  Høy driftsstabilitet: Horisontalt arrangement med lavt tyngdepunkt gir utmerket seismisk ytelse, i stand til å motstå jordskjelv med en styrke på 8

▶  Sikkert og praktisk vedlikehold: Sidejustering og inspeksjon eliminerer behovet for klatrearbeid, noe som reduserer sikkerhetsrisikoen

▶  Sterk installasjons tilpasningsevne: Kan installeres på betongbjelker, stålkonstruksjoner eller utstyrsfundamenter

▶  Bredt belastningsjusteringsområde: Tillater justering på stedet innenfor ±15 % av den nominelle belastningen

▶  Fullt forseglet design: Forhindrer effektivt at støv, regnvann og etsende medier trenger inn i interne mekanismer

Typiske bruksfelt

Horisontale konstant fjærstøtter er mye brukt i følgende industrielle scenarier:

▶  Hoveddamp- og gjenoppvarmingsdamprørledninger i store termiske kraftverk

▶  Rørledninger for hydrokrakking og væskekatalytisk krakking i petroleumsraffinerier

▶  Rørledninger for innløp og utløp for lagringstanker i store LNG-terminaler

▶  Rørledninger for varmluft i masovner og gassrørledninger for omformer i stålverk

▶  Konvensjonelle øy-damprørledningssystemer i kjernekraftverk

▶  Varmtvannsrørledninger med stor diameter og høy temperatur for sentralvarme i byer

Produksjon og kvalitetssikring

Med 14 års erfaring med å produsere konstante fjærstøtter, har Yangzhou Tianshun Pipeline med suksess brukt sine horisontale konstante fjærstøtter til mer enn 350 industrielle prosjekter over hele verden. Alle produkter gjennomgår strenge kvalitetskontrollprosedyrer:

▶  Råvarekontroll: Alt fjærstål er hentet fra Baosteel og Angang, med hver batch utsatt for spektralanalyse og mekanisk egenskapstesting

▶  Presisjonsmaskinering: Nøkkelkomponenter produseres ved hjelp av CNC-maskineringssentre, og oppnår dimensjonsnøyaktighet i IT7-grad

▶  Fjærtesting: Hver fjær gjennomgår 3 komplette kompresjonstester og 100 000 utmattelsessykluser

▶  Fullstendig igangkjøring av maskinen: Hver enhet gjennomgår ytelsestesting med konstant kraft i full slag før forsendelse for å sikre lastvariasjonsraten ≤5 %

▶  Tredjepartsinspeksjon: Inspeksjonsrapporter fra internasjonalt autoritative institusjoner som SGS, BV og TUV kan leveres

Vårt kvalitetsstyringssystem er sertifisert i henhold til ISO 9001:2015, og våre produkter har oppnådd CE- og API-sertifiseringer.

Eksklusiv servicestøtte

▶  Gratis undersøkelse på stedet og rørledningsspenningsanalyse

▶  Tilpasset design for spesielle installasjonsplasser

▶  Profesjonelle ingeniører gir veiledning og igangkjøring på stedet

▶  12 måneders garantiperiode med gratis reparasjon eller utskifting i garantiperioden

▶  Livstid teknisk støtte og reservedeler
