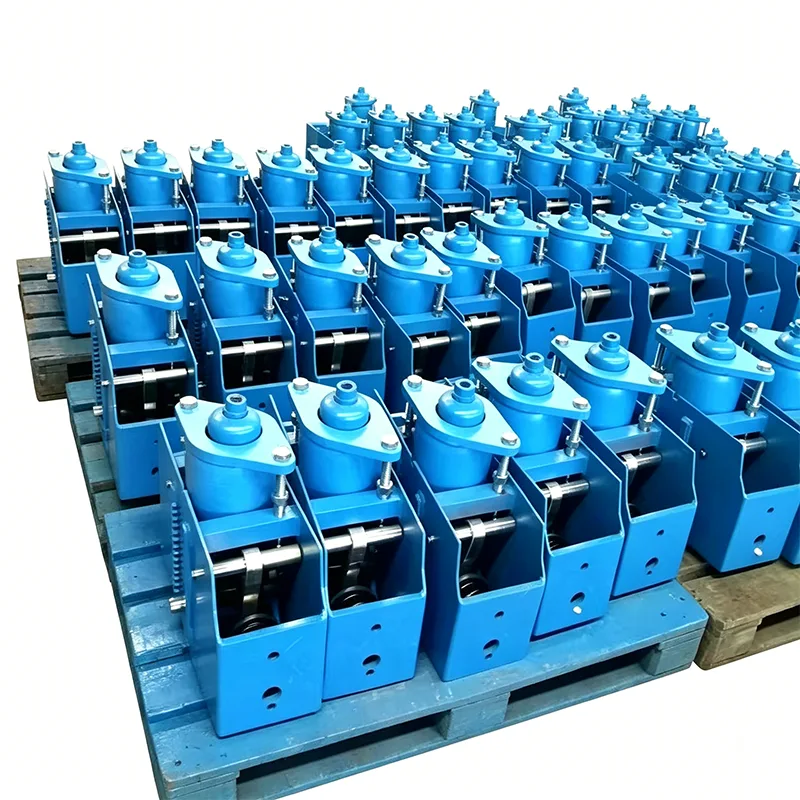

Cantilever konstant fjærstøtte

I store industrielle rørledningssystemer, når rørledninger gjennomgår betydelig vertikal forskyvning, vil vanlige fjærstøtter gi merkbare lastvariasjoner, som igjen utøver enorm ekstra belastning på tilkoblet følsomt utstyr (som dampturbiner, kjeler, kompressorer, etc.). Yangzhou Tianshun Pipeline Technology Co., Ltd. utvikler og produserer profesjonelt Cantilever Constant Spring Support ved å utnytte 14 års teknisk akkumulering i rørledningsstøtteteknologi. Dette produktet bruker prinsippet om momentlikevekt for å sikre at støttekraften forblir konstant gjennom hele den vertikale forskyvningen av rørledningen. Denne funksjonen gjør den til en kritisk støtteenhet for rørledningssystemer med store forskyvninger og scenarier der lastendringer må kontrolleres strengt. Det unngår effektivt ugunstig kraftoverføring i rørledningssystemet og sikrer sikker drift av kjerneutstyr.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Produktets tekniske spesifikasjoner

Spesifikasjonstabell for konstant fjærhenger	Eksempel
Modell / Serie	PH, LH, CA, CS, TH
Lastekapasitet (drift)	0,1 kN - 500 kN
Total reise	50 mm, 100 mm, 200 mm, 400 mm
Faktisk reise	Opp til 600 mm
Lastavvik (toleranse)	±5 % (standard) / ±3 % (høy pres.)
Installasjonsposisjon	Horisontal / Vertikal
Boligfinish	Varmforsinket / Epoxy
Driftstemp.	-20 °C til +80 °C (omgivelsestemperatur)
Materiale for fjærspiral	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (feltjustering)

Kjernestruktur og mekaniske egenskaper

Vår Cantilever Constant Spring Support tar i bruk en presisjons kombinert struktur av cantilever spak og fjær, og transformerer kompleks mekanisk balanse til pålitelige tekniske produkter. Dens kjerne tekniske parametere og strukturelle funksjoner er som følger:

Teknisk dimensjon	Ytelsesindikatorer og teknisk verdi
Lastendringshastighet	Teoretisk belastningsendringshastighet er null (faktisk avvik ≤5%), noe som gir konstant støttekraft og eliminerer ekstra stress fullstendig.
Vertikal forskyvningskapasitet	Støtter vertikal forskyvningskompensasjon på 0–300 mm eller enda større, spesielt designet for rørledningssystemer med store forskyvninger.
Fordeler med fribærende struktur	Vedtar utkragende spakdesign, med kompakt struktur og liten plass, tilpasser seg komplekse installasjonsmiljøer på stedet.
Materiale og anti-korrosjon	Kjernebærende komponenter er laget av høyfast legert stål, med varmgalvanisert eller anti-korrosjonsbelegg på overflaten, tilpasset tøffe arbeidsforhold.

Teknisk applikasjon og tilpasningsevne på stedet

I praktiske tekniske applikasjoner står installasjon av rørledninger ofte overfor komplekse plassbegrensninger. Vår Cantilever Constant Spring Support tar fullt ut smertepunktene ved konstruksjon på stedet:

Nøyaktig kaldtilstandsinnstilling: Før levering forhåndskomprimerer og låser vi fjæren i kaldtilstandsbelastningsposisjon i henhold til rørledningens spenningsforhold og termisk forskyvningskrav gitt av kundene. Under installasjon på stedet er det bare nødvendig med finjustering av den gjengede søylen for å nå designtilstanden, noe som forkorter byggeperioden betydelig.

Fleksible rotmetoder: Utkragningsstrukturen tilpasser seg ulike rotforhold. Enten det er stålkonstruksjonsbjelker, betongfundamenter eller utstyrskropper, kan stabil forankring oppnås gjennom matchende rotkoblinger (som sveisede enkeltplater, rørklemmekryssarmer, etc.).

Visualisert driftsstatus: Utstyrt med høypresisjons forskyvningsindikatorplater og lastskalaer, kan drifts- og vedlikeholdspersonell intuitivt bedømme om rørledningen er i den utformede arbeidsposisjonen uten å demontere skallet, noe som letter daglig inspeksjon og forebyggende vedlikehold.

Strengt produksjons- og kvalitetskontrollsystem

Omfattende intern testing utføres på hvert produkt før forsendelse

Før sending går hvert produkt gjennom en komplett intern testprosess. Denne prosessen inkluderer dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres.

Avklaring om tredjeparts akkreditering

Intern testing er ikke det samme som tredjeparts testing akkreditert av ILAC. Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det leveres som en separat valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Denne tjenesten dekker analyse av kjemisk sammensetning, strekktesting, Charpy lavtemperatur-støttesting og hardhetstesting.

2. Sveis NDT

Tilgjengelige metoder inkluderer magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT).

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Våre særegne fordeler

Benchmarked mot LISEGA International Pipe Support System

Vår produktbelastningsnøyaktighet, teststandarder og dokumentasjonssystemer er benchmarked mot LISEGAs internasjonale rørstøttesystem.

Mer enn en standard innenlandsk leverandør

I motsetning til standard innenlandske produsenter som kun leverer selve produktet, leverer vi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Hvorfor velge Tianshun's Cantilever Constant Spring Support?

Dybtgående teknisk arv: Vi stoler på 14 års bransjeerfaring og et profesjonelt FoU-team, og tilbyr teknisk støtte i hele prosessen fra rørledningsspenningsanalyse, typevalgsberegning til installasjonsveiledning.

Global prosjektverifisering: Produktene har fungert stabilt i kraft-, petrokjemiske- og energiprosjekter i mer enn 40 land rundt om i verden, og tålt testene av oppstart/nedleggelse av flere enheter og ekstreme arbeidsforhold.

Tilpasset servicekapasitet: For spesielle plassbegrensninger eller ikke-standard belastningskrav, kan vi tilby skreddersydd utkragende strukturdesign og tekniske løsninger.

Pålitelig ettersalgsgaranti: Vi har etablert en komplett kundefil og responsmekanisme, som gir tilstandsvurdering, tilbakestilling av last og utskiftingsveiledning under vedlikehold av nedstengning, noe som reduserer drifts- og vedlikeholdsrisikoen for kraftverk.
