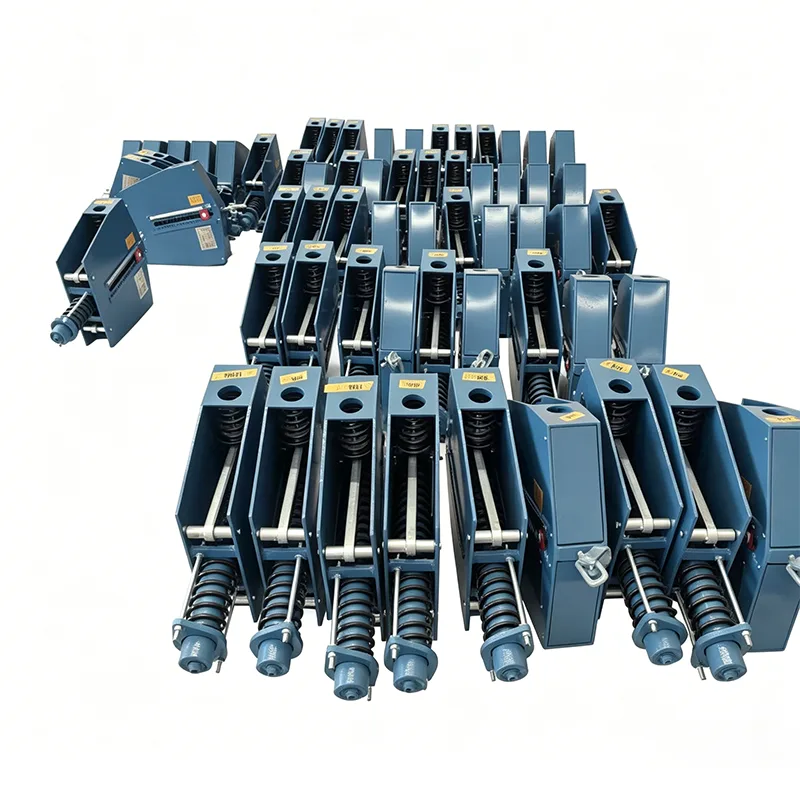

Vertikal konstant fjærstøtte

Når rørledninger opplever store vertikale forskyvninger (over 100 mm) og er ekstremt følsomme for lastvariasjoner, kan lastvariasjonsraten (≤25%) av vanlige variable fjærstøtter føre til overdreven rørledningsspenning, skade på utstyrsgrensesnitt og til og med rørledningsbrudd. Den vertikale konstante fjærstøtten gir nesten konstant støttekraft (lastvariasjonsrate ≤5%) gjennom hele arbeidsslaget basert på momentbalanseprinsippet, og løser fullstendig utfordringen med spenningskontroll for rørledninger med store forskyvninger.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Arbeidsprinsipp

Den vertikale konstante fjærstøtten utnytter den gjensidige balansen mellom fjærkraft og momentet som genereres av koblingsmekanismen. Når rørledningen beveger seg opp og ned, blir fjærdeformasjonen nøyaktig kompensert av kam- og koblingssystemet, og holder utgangsstøttekraften stabil. Denne utformingen eliminerer fullstendig lastsvingninger forårsaket av rørledningsforskyvning, og beskytter rørledninger og tilkoblet utstyr mot ekstra stress.

Produktets tekniske spesifikasjoner

Produktstruktursammenbrudd

Standard Vertical Constant Spring Support har en modulær design, bestående av følgende uavhengige komponenter for enkelt vedlikehold og utskifting på stedet:

▶  Fjærmontering: Høyfaste legeringsfjærer utsatt for stabiliseringsvarmebehandling

▶  Moment Balance Mechanism: Presisjonsmaskinert kam og koblingssystem

▶  Belastningsjusteringsenhet: Toppboltjustering for finjustering under drift

▶  Fortrengningsindikasjonssystem: Klar målestokk som viser rørledningsforskyvning i sanntid

▶  Øvre og nedre tilkoblingsenheter: Flere tilkoblingsalternativer for å tilpasse seg ulike installasjonsforhold

▶  Beskyttende hus: Helt lukket design for å forhindre at støv og etsende medier trenger inn

Kjernedifferensierte fordeler

Utvalgstabell for standard spesifikasjoner

Gjeldende installasjonsscenarier

Vertical Constant Spring Support er spesielt egnet for følgende rørledningssystemer som krever vertikal installasjon og stor forskyvning:

▶  Hoveddamprørledninger og gjenoppvarming av damprørledninger i kraftverk

▶  Høytemperatur- og høytrykksprosessrørledninger i petroleumsraffinering og kjemiske anlegg

▶  Kryogene væskerørledninger i LNG-terminaler

▶  Masovnsgass- og oksygenrørledninger i stålverk

▶  Dampledninger med høy temperatur for sentralvarme i byer

▶  Innløp og utløp som forbinder rørledninger til store lagertanker

Retningslinjer for installasjon og vedlikehold

▶  Inspeksjon før installasjon: Kontroller at produktmodellen, lasten og defleksjonen oppfyller designkravene, og se etter eventuelle skader under transport

▶  Forholdsregler for installasjon: Hold støtten vertikal med et avvik på ikke over 1°; fjern transportlåsen etter installasjon

▶  Igangkjøring før operasjon: Finjuster lasten i henhold til faktiske forhold på stedet for å sikre at rørledningen er i vater

▶  Daglig vedlikehold: Kontroller forskyvningsindikatoren og tilkoblingsboltenes tetthet hver sjette måned; gjennomføre en omfattende inspeksjon årlig

▶  Erstatningssyklus: Produktets levetid kan nå 15-20 år under normale arbeidsforhold

Prosjektverifisering og kvalitetskontroll

Våre vertikale konstante fjærstøtter har blitt verifisert i en rekke nøkkelprosjekter over hele verden, inkludert:

▶  Hoveddamprørledningssystem til et 300MW termisk kraftverk

▶  Et raffinerings- og kjemisk integreringsprosjekt på 10 millioner tonn per år

▶  Cryogenic pipeline-prosjekt av en LNG-terminal

Alle produkter gjennomgår strenge kvalitetskontrollprosedyrer:

▶  Inspeksjon av råmateriale: Hvert stålparti utsettes for spektralanalyse og testing av mekaniske egenskaper

▶  Nøkkelkomponentbearbeiding: CNC-maskinbearbeidingssentre brukes for å sikre dimensjonsnøyaktighet

▶  Fjærytelsestesting: Hver fjær gjennomgår 100 000 utmattelsessykluser

▶  Fullstendig maskinytelsestesting: Hver enhet gjennomgår ytelsestesting med konstant kraft i full slag

▶  Endelig fabrikkinspeksjon: Fullstendige kvalitetssertifiseringsdokumenter utstedes

Vårt kvalitetsstyringssystem er sertifisert i henhold til ISO 9001:2015, og alle produkter overholder internasjonale standarder inkludert CE og API.

Støttetjenester

▶  Gratis teknisk utvalg og rørledningsspenningsanalyse

▶  Tilpassede designtjenester for ikke-standardprodukter

▶  Installasjonsveiledning og teknisk opplæring på stedet

▶  12-måneders garantiperiode med livstids teknisk støtte

▶  Nødreservedeler med 48-timers respons

For mer detaljert informasjon om Vertical Constant Spring Support, vennligst kontakt vårt tekniske team for profesjonelt utvalgsråd.

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom vertikale og horisontale konstantfjærstøtter?

A: Hovedforskjellene ligger i installasjonsmetode og plassbeslag. Vertikale konstantfjærstøtter er installert vertikalt og opptar mindre horisontal plass, noe som gjør dem egnet for smale rørstativområder. Horisontale konstantfjærstøtter er installert horisontalt og opptar mer vertikal plass, egnet for steder med tilstrekkelig takhøyde.

Spørsmål: Kan din Vertical Constant Spring Support få lasten justert på stedet?

A: Ja. Produktet er utstyrt med en dedikert lastjusteringsbolt på toppen, som tillater finjustering under drift av rørledningen uten avstengning. Justeringsområdet er ±10 % av merkelasten.

Spørsmål: Er dette produktet egnet for miljøer med lav temperatur?

A: Ja. Vi tilbyr spesielle lavtemperaturmodeller som tar i bruk kryogenbestandige materialer og spesielle behandlingsprosesser. De kan operere normalt ved temperaturer så lave som -196 ℃ og er egnet for kryogene rørledningssystemer som LNG.
