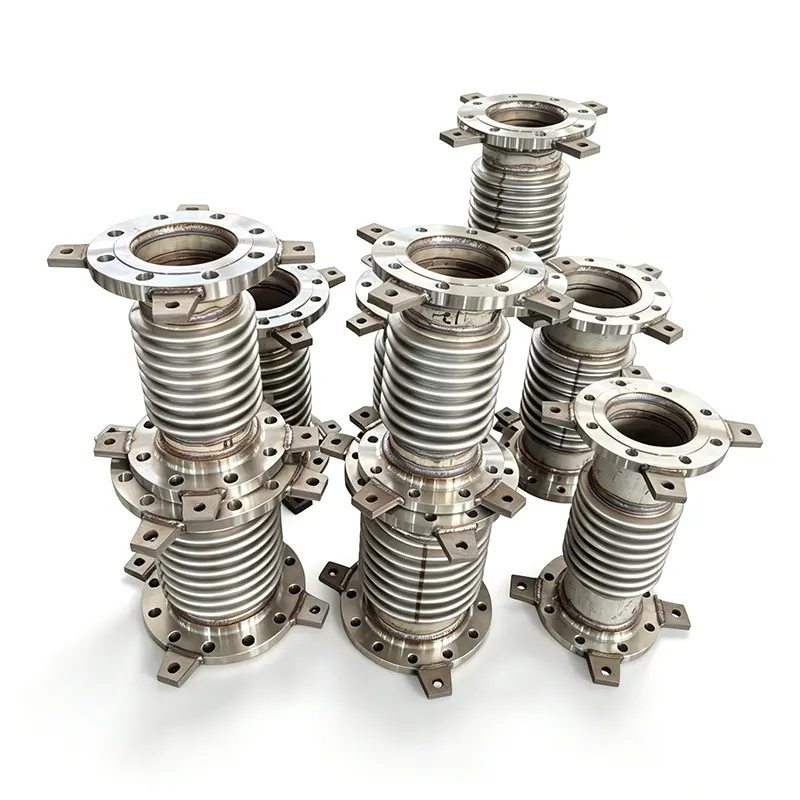

Tianshun, en produsent av industrielle rørledningskomponenter, forsyningerMetal Belg ekspansjonsleddløsninger designet for å imøtekomme termisk ekspansjon, absorbere rørledningsbevegelser og støtte pålitelig drift under krevende industrielle forhold. Ved å velge passende belgmateriale, bevegelseskonfigurasjon og trykkklassifisering kan ingeniører redusere overdreven rørspenning, beskytte tilkoblet utstyr og forbedre den langsiktige ytelsen til industrielle rørsystemer.
En metallbelgekspansjonsskjøt er en fleksibel rørkomponent som kompenserer for dimensjonsendringer forårsaket av temperatursvingninger, mekanisk forskyvning og utvalgte driftsbelastninger. Dens korrugerte metallbelg kan romme aksial, sideveis eller vinkelbevegelse, avhengig av designet. Vanlige bruksområder inkluderer kraftproduksjon, petrokjemisk prosessering, fjernvarme, vannbehandling og industriell produksjon. Å velge riktig ledd krever nøye vurdering av driftstrykk, temperatur, væskekompatibilitet, bevegelseskrav, utmattelseslevetid og installasjonsforhold. Denne veiledningen forklarer hvordan metallbelgekspansjonsfuger fungerer, sammenligner vanlige konfigurasjoner, skisserer materialvalgsbetraktninger og fremhever kvalitetskontrollene som industrielle kjøpere bør diskutere med en kvalifisert leverandør som Tianshun.
En metallbelgekspansjonsskjøt er en fleksibel kobling installert i et rørsystem for å imøtekomme bevegelse samtidig som den nødvendige trykkgrensen opprettholdes. Dens primære komponent er en tynnvegget metallbelg formet med en rekke korrugeringer. Disse korrugeringene tillater kontrollert deformasjon uten at hele røret må bevege seg fritt.
I motsetning til en stiv rørforbindelse, som overfører termisk forskyvning til omkringliggende komponenter, gir en riktig konstruert ekspansjonsskjøt et bestemt sted for bevegelse. Dette hjelper til med å håndtere belastninger som overføres til rørankre, støtter, pumper, ventiler og varmevekslere.
En typisk sammenstilling kan omfatte:
Den riktige konstruksjonen avhenger av røroppsettet, driftsmiljøet og tekniske beregninger. For produktinformasjon, besøk Tianshun Metal Bellows Expansion Joint produktside.
Industrielle rørledninger utvides når temperaturen stiger og trekker seg sammen når de avkjøles. Utstyrsvibrasjoner, installasjonstoleranser og strukturell forskyvning kan introdusere ytterligere bevegelse. Hvis disse endringene ikke blir tilpasset på riktig måte, kan de øke belastningen på rør og tilkoblet utstyr.
Den korrugerte belgen deformeres elastisk innenfor dens utformede bevegelsesgrenser, og absorberer en spesifisert del av forskyvningen. Avhengig av leddkonfigurasjonen kan bevegelse skje i én retning eller gjennom en kombinasjon av retninger.
Trykktrykk er en annen viktig faktor. Internt trykk som virker på det effektive området til en belg kan generere en kraft som må begrenses eller balanseres av systemdesignet. Ankere, føringer, strekkstenger og trykkbalanserte konfigurasjoner kan være nødvendig, avhengig av bruken.
Følgelig bør en metallbelgekspansjonsskjøt velges som en del av en total rørfleksibilitet og spenningsanalyse i stedet for å behandles som et isolert tilbehør.
Ekspansjonsfuger av metallbelg tilpasser beregnet termisk forskyvning i varme og kalde rørsystemer. Dette kan bidra til å redusere overdreven belastning forårsaket av begrenset ekspansjon og sammentrekning, forutsatt at skjøten er riktig dimensjonert og installert.
Ukontrollerte rørbelastninger kan påvirke pumpedyser, ventiltilkoblinger, turbingrensesnitt og varmevekslertilkoblinger. En riktig konstruert ekspansjonsskjøt kan hjelpe til med å håndtere disse belastningene ved å tillate spesifisert bevegelse i rørarrangementet.
Rustfritt stål og utvalgte høylegerte belgmaterialer kan spesifiseres for ulike kombinasjoner av trykk, temperatur og prosessmedier. Riktig materialkvalitet må bekreftes mot faktisk kjemisk eksponering og driftsforhold.
Aksiale, universelle, hengslede, gimbal- og trykkbalanserte design gir forskjellige måter å imøtekomme bevegelse på. Dette gjør at ingeniører kan matche skjøtekonfigurasjonen til røroppsettet i stedet for å stole på ett design for hver applikasjon.
Disse fordelene avhenger av korrekt konstruksjon, materialkompatibilitet, passende støtte og overholdelse av produsentens installasjonskrav. En ekspansjonsfuge kan ikke kompensere for utilstrekkelig rørstøtte eller et feildesignet ankersystem.
Ulike ekspansjonsfugekonfigurasjoner tjener forskjellige krav til bevegelse og trykkkraft. Å forstå disse forskjellene hjelper kjøpere med å spesifisere et passende produkt.
| Leddtype | Primær bevegelsesevne | Typisk designhensyn |
|---|---|---|
| Aksial ekspansjonsfuge | Aksial kompresjon og ekstensjon | Krever egnede ankere og føringer for å kontrollere rørsystemet. |
| Universal ekspansjonsfuge | Primært sideveis bevegelse, med vinkelevne avhengig av design | To belg forbundet med en senterspole gir større bevegelsesfleksibilitet. |
| Hengslet ekspansjonsfuge | Vinkelbevegelse i et definert plan | Hengselmaskinvare kontrollerer bevegelsen og hjelper til med å begrense trykket. |
| Kardan ekspansjonsledd | Vinkelbevegelse i flere plan | Gimbal-maskinvare kontrollerer rotasjonen mens den administrerer trykktrykk. |
| Trykkbalansert ekspansjonsfuge | Bevegelse i henhold til dens spesifikke konfigurasjon | Designet for å balansere trykkkraft der konvensjonell tilbakeholdenhet er uegnet. |
| Utvendig trykksatt ekspansjonsfuge | Aksial bevegelse, avhengig av design | Kan være egnet for applikasjoner som krever betydelig aksial kompresjonskapasitet. |
Bevegelseskapasiteten til hver konfigurasjon avhenger av dens geometri, belgkonstruksjon, trykk, temperatur og utmattelseskrav. Ingeniører bør bekrefte de tillatte kombinerte bevegelsene i stedet for å legge til individuelle bevegelsesvurderinger uten verifisering.
Materialvalg påvirker korrosjonsmotstand, temperaturevne, fleksibilitet og utmattingsytelse. Riktig spesifikasjon må ta hensyn til prosessmediet samt de mekaniske forholdene som oppleves under drift.
Tianshuns publiserte produktinformasjon viser følgende typiske alternativer. Dette er referanseområder og skal ikke tolkes som samtidige vurderinger for hvert design.
| Parameter | Publisert typisk område eller alternativ | Hva kjøpere bør bekrefte |
|---|---|---|
| Nominell diameter | DN50–DN3000; større eller ikke-standardstørrelser kan vurderes | Faktisk tilkoblingsstørrelse, lengde ansikt til ansikt og krav til tegning |
| Designtrykk | PN10, PN16, PN25, PN40 | Trykkklassifisering ved spesifisert driftstemperatur |
| Design temperatur | -196°C til +800°C | Tillatt temperatur for valgt materiale og konstruksjon |
| Belgmateriale | SS304, SS316L, Inconel 625 og andre alternativer | Korrosjonskompatibilitet og materialsertifisering |
| Tilkoblinger | Flensede eller sveisede ender | Gjeldende flensstandard, dimensjoner og sveisekrav |
| Tretthetsliv | 1000, 3000 eller 5000 sykluser for spesifiserte design | Beregnet sykluslevetid under de faktiske bevegelses- og trykkforholdene |
Faktisk tillatt trykk, temperatur og bevegelse må verifiseres for det valgte leddet. Disse parameterne er avhengige av hverandre, og den mest krevende verdien i én kategori gjelder ikke automatisk når andre driftsforhold endres.
Ekspansjonsfuger av metallbelg brukes på tvers av bransjer der kontrollert rørbevegelse og pålitelig inneslutning er viktig.
For hver applikasjon bør ingeniører evaluere væskesammensetning, designtrykk, driftstemperatur, oppstarts- og avstengningssykluser, vibrasjoner og potensielle forbigående belastninger. Disse detaljene avgjør om en metallbelgskjøt er egnet og hvilken konfigurasjon som bør spesifiseres.
En pålitelig utvelgelsesprosess starter med nøyaktige driftsdata. Å velge en skjøt kun basert på nominell rørdiameter kan resultere i utilstrekkelig bevegelseskapasitet eller en uegnet trykkklassifisering.
Tianshun tilbyr standard og tilpassede ekspansjonsfuger av metallbelg. For ikke-standardiserte systemer hjelper deling av rørtegninger og driftsdata ingeniørteamet med å vurdere den nødvendige konfigurasjonen og spesifikasjonene.
Selv en korrekt utformet ekspansjonsfuge kan svikte for tidlig hvis den installeres feil eller utsettes for bevegelse utenfor de angitte grensene. Installasjon og vedlikehold bør derfor følge godkjente tegninger og produsentens anvisninger.
Under service, sjekk for synlig deformasjon, korrosjon, lekkasje, uvanlige vibrasjoner og skader på beskyttende komponenter. Gjennomgå eventuelle endringer i driftsforholdene som kan påvirke utmattelseslevetiden eller bevegelseskapasiteten. Inspeksjonsintervallene bør være basert på servicens alvorlighetsgrad, utstyrets kritikalitet og gjeldende vedlikeholdsprogram.
For systemer med høyt trykk, høy temperatur eller farlige medier, bør inspeksjon og reparasjon håndteres av kvalifisert personell i henhold til relevante sikkerhetsprosedyrer. En skadet belg skal ikke settes i drift uten en passende teknisk vurdering.
Hovedformålet er å imøtekomme spesifisert rørbevegelse forårsaket av termisk ekspansjon, sammentrekning eller annen forskyvning, samtidig som den hjelper til med å håndtere belastningene som overføres gjennom rørsystemet.
En aksial ekspansjonsskjøt rommer primært kompresjon og forlengelse langs rørets senterlinje. En universal ekspansjonsledd bruker to belgelementer atskilt av en senterspole for å imøtekomme større sidebevegelse, med ekstra vinkelevne avhengig av utformingen.
Det finnes ikke et enkelt beste materiale for hver applikasjon. SS304, SS316L, SS321, Inconel 625 og andre legeringer kan være passende under forskjellige forhold. Valget bør være basert på væskekompatibilitet, temperatur, trykk, utmattelseskrav og produsentens tekniske vurdering.
Levetiden avhenger av antall og størrelse på bevegelsessykluser, trykk, temperatur, korrosjon, vibrasjon, installasjonskvalitet og vedlikehold. Be om en beregning av utmattelseslevetid for den angitte driftskonvolutten i stedet for å stole på et estimat for universell levetid.
Nei. Ekspansjonsfuger erstatter vanligvis ikke behovet for egnede rørstøtter, ankere og føringer. Disse komponentene kontrollerer rørvekt, innretting og bevegelse slik at skjøten fungerer innenfor designgrensene.
Tianshuns produktinformasjon beskriver standard og tilpasset design, inkludert ikke-standard dimensjoner og forskjellige materialalternativer. Kjøpere bør oppgi tegninger, driftsforhold, bevegelseskrav og tilkoblingsdetaljer for å bekrefte gjennomførbarhet og innhente et designspesifikt tilbud.
En metallbelg ekspansjonsskjøt er en viktig komponent i industrielle rørsystemer som må tilpasses termisk bevegelse, håndtere forskyvning og beskytte tilkoblet utstyr mot overdreven mekanisk belastning. Pålitelig ytelse avhenger av valg av riktig belgmateriale, bevegelseskonfigurasjon, trykkklassifisering og utmattelseslevetid samtidig som riktig installasjon og støttedesign sikres. Tianshun tilbyr standard og tilpassede løsninger for en rekke industrielle rørledningskrav, med materialsporbarhet og inspeksjonsmuligheter beskrevet i produktinformasjonen. For å identifisere en passende konfigurasjon for prosjektet ditt, gå gjennom spesifikasjonene for Tianshun Metal Bellows Expansion Joint ogkontakt ossmed driftsparametrene dine, tekniske tegninger og innkjøpskrav for å diskutere materialvalg, tilpasset design og en løsning skreddersydd for ditt rørledningssystem.
