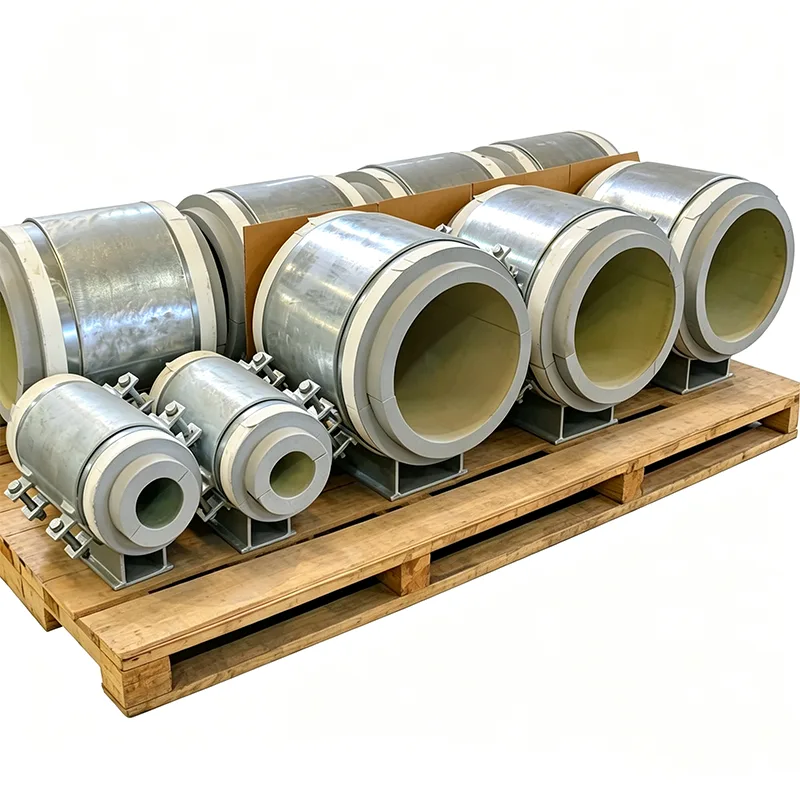

Pre-isolert rørglidestøtte

Et rør som utvider seg og trekker seg sammen under temperaturendringer, må bevege seg ved støttene. Et rør som må holde seg isolert trenger en ubrutt termisk konvolutt. Å tilfredsstille begge kravene på samme støttepunkt betyr vanligvis å installere en separat glideplate og deretter kutte isolasjon rundt den på stedet - en sekvens som gir rom for feiljustering, komprimert isolasjon og en upålitelig dampforsegling. En forhåndsisolert rørglidestøtte løser dette ved å integrere glidemekanismen og isolasjonsblokken i en enkelt, fabrikkmontert enhet som kommer på stedet klar til å ta imot røret og den tilstøtende isolasjonen.

Vi har produsert disse integrerte glidestøttene ved vårt Yangzhou-anlegg siden 2012, for dampledninger, kjøltvannsnettverk og kryogene overføringsrør i over 45 land. Hver sammenstilling er utformet slik at røret beveger seg fritt, isolasjonen forblir intakt, og støttestålet holder en sikker temperatur.

Hvordan de glidende og isolerende funksjonene fungerer sammen

Støttekroppen inneholder en stiv isolasjonsblokk med høy tetthet som overfører rørbelastningen fra salen og ned til bunnplaten. Ingen metall berører metall gjennom belastningsbanen: selve isolasjonen fungerer som det termiske bruddet. Under isolasjonsblokken er et glidepar med lav friksjon nøyaktig plassert under fabrikasjon.

Den øvre glidekomponenten er en polert rustfri stålplate festet til undersiden av isolasjonsblokken eller til en mellomliggende lastspredende plate.

Den nedre glidekomponenten er en PTFE- eller grafittimpregnert pute festet til toppen av stålbunnplaten.

Hele glidegrensesnittet er innelukket i støttekroppen, beskyttet mot byggestøv, vindblåst grus og fuktighet som kan øke friksjonen eller forårsake korrosjon over tid.

Sklioverflaten og vandringslengden beregnes fra dine rørspenningsanalysedata. Vi legger til en sjenerøs margin utover den maksimale forventede forskyvningen, så selv en uvanlig transient vil ikke presse støtten utover dens utformede rekkevidde.

Isolasjon som yter ved din driftstemperatur

Isolasjonsblokkmaterialet er valgt for de spesifikke termiske forholdene i linjen din, ikke plukket fra et lager som passer for alle. Våre standard materialalternativer inkluderer:

Høydensitet PIR (polyisocyanurat): for kjølt vann, saltlake og kalde tjenester ned til -50°C.

Cellulært glass: for kryogene applikasjoner ned til -196°C der fuktugjennomtrengelighet er kritisk.

Kalsiumsilikat: for damp, varm olje og prosesslinjer opp til 650°C.

Perlittbaserte eller mikroporøse plater: for applikasjoner som krever svært lav varmeledningsevne ved ekstreme temperaturer.

Hver blokk er maskinert for å matche rørdiameteren og isolasjonstykkelsen spesifisert for prosjektet. Dens trykkstyrke er verifisert mot full hydrotestlast, ikke bare driftsvekten, for å forhindre knusing under igangkjøring.

En dampsperre som ikke blir avbrutt

Metallskokroppen er laget med en integrert tetningsflens. Når anleggspersonalet installerer rørisolasjonen og den ytre kledningen, bringer de dampsperren direkte til denne flensen og forsegler den med lim eller tape. Resultatet er en kontinuerlig, inspiserbar konvolutt som går rett gjennom støttestedet - ingen hull, ingen håndkuttede lapper, ingen avhengighet av stedet-påført mastikk alene.

Dokumentasjon og pålitelighet

Hver forhåndsisolert glidestøtte leveres med et komplett sett med dokumentasjon:

EN 10204 Type 3.1-sertifikater for alle ståldeler.

Datablad for isolasjonsmateriale med verdier for varmeledningsevne og trykkfasthet ved designtemperatur.

Friksjonskoeffisient for glideplate, verifisert ved laboratorietesting.

Dimensjonsrapporter som bekrefter vandringsrekkevidde, blokktykkelse og bunnplatedimensjoner.

Vanlige applikasjoner

Damp- og kondensatrørstativ i kraftverk og industrianlegg.

Kjølevanns- og fjernkjølelinjer hvor glidestøtter er plassert på lange rette løp.

Kryogene rørgallerier hvor termisk sammentrekning krever en pålitelig glideflate med lav friksjon.

Ethvert isolert rørsystem der feltmonterte glideplater ville bremse isolasjonsinstallasjonen og skape inspeksjonsvansker.

Hvorfor Tianshun?

En glidestøtte som binder eller knuser isolasjonen etter noen få termiske sykluser er ikke en glidestøtte - det er en fremtidig reparasjonsordre. Vår fabrikkintegrerte tilnærming eliminerer variasjonen i feltmontering og sikrer at glideflatene er på linje, isolasjonsblokken er fullt støttet, og dampsperren kan utføres rent av stedets team. Med over 70 % gjentatt forretnings- og ingeniørstøtte som starter fra din isometriske, leverer vi et produkt som yter forutsigbart fra den første oppvarmingen til den siste.

FAQ

Spørsmål: Kan glideoverflaten skiftes ut hvis den slites ut?

A: Glideflatene er innelukket og festet i fabrikkmonteringen, så utskifting i felten er ikke praktisk. Materialene vi bruker er vurdert for flere tiår med bevegelse under designbelastningene, og vi gir friksjonstestdata for hver bestilling.

Spørsmål: Hvilket temperaturområde dekkes?

A: Fra -196°C (cellulært glass) til +650°C (kalsiumsilikat). Høyere temperaturer kan tilpasses med spesialmaterialer - kontakt ingeniørteamet vårt.

Spørsmål: Hvordan forhindrer du at isolasjonsblokken blir skjært av på grunn av glidevirkningen?

A: Glideplanet er plassert under isolasjonsblokken, og en stiv lastfordelingsplate skiller de to. Isolasjonen opplever kun trykkbelastning; glidekrefter overføres direkte mellom metalloverflatene.

Spørsmål: Kan jeg få en glidestøtte som også styrer røret sideveis?

A: Ja. Vi kan legge til integrerte styreplater til støttekroppen, som tillater aksial bevegelse samtidig som den begrenser sideforskyvning.

Hvert produkt er fullstendig testet internt før forsendelse

Før sending går hvert produkt gjennom et komplett internt testprogram. Dette programmet dekker dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres med forsendelsen.

Denne interne testingen er ikke ILAC-akkreditert tredjepartstesting

Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det ordnes separat som en valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Kjemisk sammensetningsanalyse, strekktesting, Charpy lavtemperaturstøttesting og hardhetstesting er tilgjengelig.

2. Sveis NDT

Magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT) kan leveres.

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Hva gjør oss annerledes

Benchmarked mot LISEGA International Pipe Support System

For belastningsnøyaktighet, teststandarder og dokumentasjonssystemer bruker vi det internasjonale rørstøttesystemet LISEGA som standard.

Mer enn en standard innenlandsk produsent

En standard innenlandsk produsent leverer vanligvis bare produktet. Vi går lenger ved å gi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.
