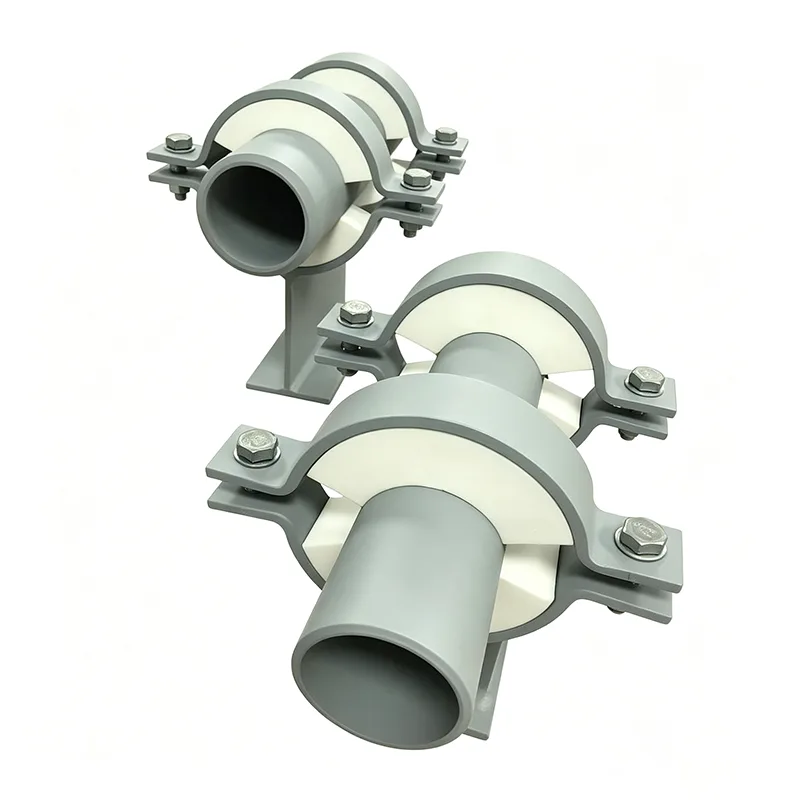

Isolerte rørstøtter

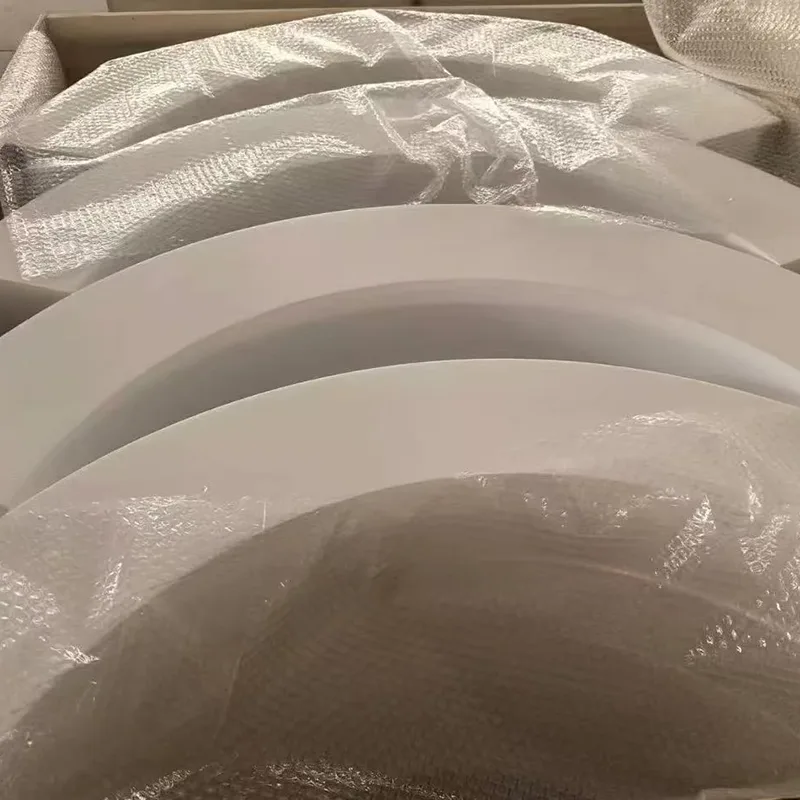

Dette er en spesialdesignet støtte for isolerte rør, konstruert for å holde isolasjon laget av presisjonsmaskinert og kompresjonsstøpt PTFE. Det er for tiden stor etterspørsel etter dette produktet i det russiske markedet. I Kina varierer kvaliteten på PTFE-produkter betydelig, noe som gjør det vanskelig for internasjonale handelsmenn å skaffe varer av høy kvalitet. Vårt firma bruker førsteklasses materialer og produserer støtter i et størrelsesområde fra DN20 til DN1200.

En uisolert støtte på et ellers godt isolert rør er et hull i systemet. På en kjølt vannledning drypper det kondens. På en dampledning utstråler den varme. På et kryogent rør trekker det fuktighet ut av luften og fryser det fast. Poenget med en isolert rørstøtte er å lukke det gapet - for å bære vekten av røret, innholdet og isolasjonen uten å skape en termisk kortslutning mellom røret og strukturen.

Yangzhou Tianshun har designet og produsert isolerte rørstøtter siden 2012 for fjernkjølingsnettverk, industrielle dampsystemer, LNG-terminaler og matforedlingsanlegg over hele verden. Vi bygger hver støtte som en enkelt lasttestet sammenstilling med isolasjonsblokken fullt integrert, slik at du ikke trenger å lage den termiske pausen på stedet.

Hvordan den termiske pausen fungerer

I en standard rørsko hviler metallsalen direkte på metallbunnplaten. Varme eller kulde leder rett gjennom. I en isolert støtte sitter en stiv isolasjonsblokk mellom de to metalldelene. Rørbelastningen går fra salen inn i isolasjonen, og fra isolasjonen inn i bunnplaten. På intet tidspunkt berører salen bunnplaten. Blokken er maskinert for å matche rørdiameteren på den ene siden og stålbasen på den andre, noe som gir full kontakt og ingen punktbelastning.

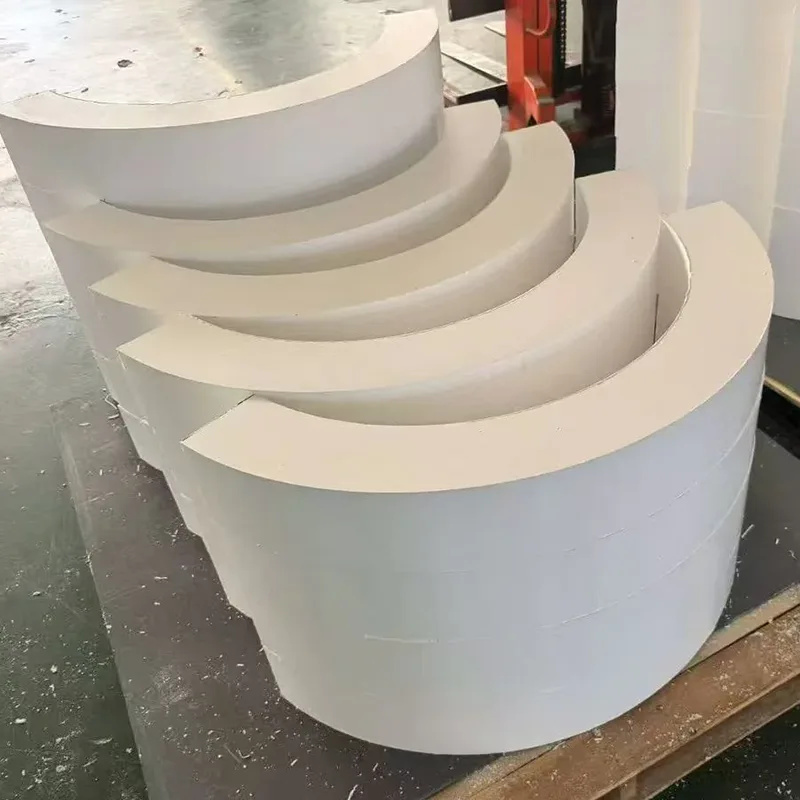

Blokkmaterialet er valgt for å holde seg sterkt ved designtemperaturen. High-density polyisocyanurate (PIR) fungerer for kjølt vann og glykollinjer. Cellular glass håndterer kryogen service ned til -196°C og tilbyr nesten null vanndamppermeabilitet. Kalsiumsilikat tar damp og varme oljelinjer opp til 650°C. Blokkens trykkstyrke kontrolleres mot full hydrotestbelastning – ikke bare driftsvekten – slik at den ikke knuses under igangkjøring.

En dampsperre som ikke stopper ved støtten

På kalde rør er fuktinntrenging den største langsiktige trusselen. Vanndamp som trenger inn i isolasjonen vil til slutt kondensere, fryse eller korrodere røroverflaten. Våre isolerte støtter er bygget med en gjennomgående metalltetningskrage rundt isolasjonsblokken. Besetningen på stedet fører rørisolasjonskappen opp til denne kragen og forsegler den med lim eller tape. Ingen gap. Ingen håndkuttet lapp. Bare en ren, inspiserbar dampforsegling som holder seg tett.

Når røret må gli, forblir isolasjonen på plass

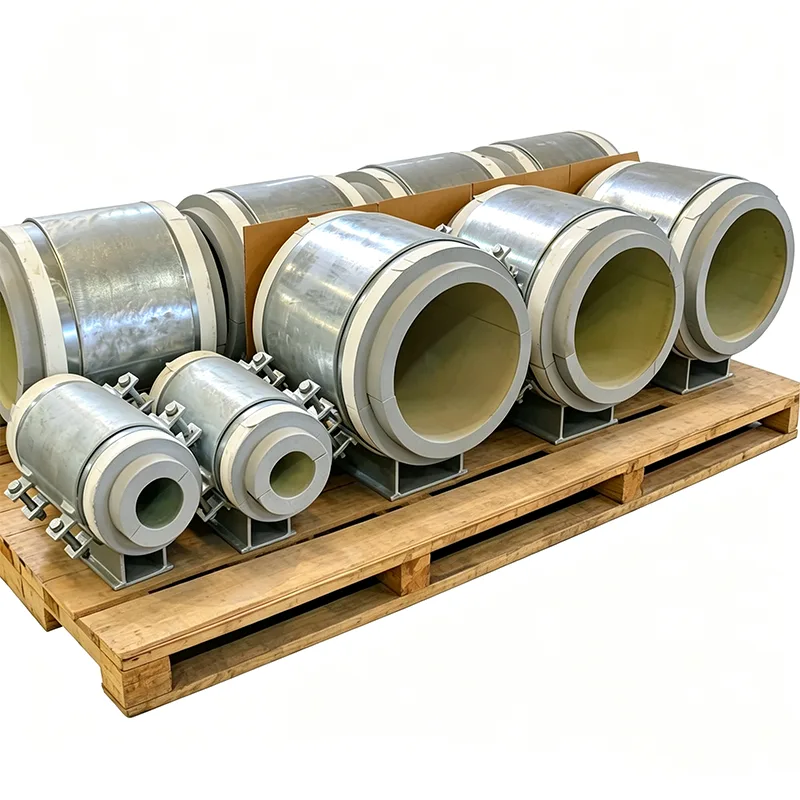

Mange isolerte linjer utvider seg og trekker seg sammen med temperaturen. En fast støtte ville bekjempe den bevegelsen. Vi integrerer en glideflate med lav friksjon direkte i støtteenheten. En polert rustfri stålplate er festet til undersiden av isolasjonsblokken (eller til en lastfordelingsplate under den). En PTFE- eller grafittimpregnert pute er festet til toppen av bunnplaten. De to flatene glir mot hverandre med en friksjonskoeffisient lav nok til at rørets egne termiske krefter kan overvinne det. Hele glidegrensesnittet er innelukket i støttekroppen, beskyttet mot støv, grus og vann, slik at det forblir frittgående i hele systemets levetid.

Bygget for å matche rørspesifikasjonen din, ikke en katalog

Vi velger ikke en isolert støtte fra en hylle. Hver bestilling er konfigurert til din:

Rørstørrelse og veggtykkelse

Isolasjonsmateriale og tykkelse

Drifts- og designtemperaturer

Støttebelastninger (dødvekt, hydrotest, sporadisk)

Bevegelseskrav (aksial glidning, fast anker, sideføring)

Miljøeksponering (innendørs, utendørs, kyst, nedvasking, brannsone)

Stålkomponentene er varmgalvanisert karbonstål som standard, med rustfritt stål (304L, 316L) tilgjengelig for korrosive eller hygieniske bruksområder. All strukturell sveising utføres av kvalifiserte sveisere under sertifiserte prosedyrer.

Applikasjoner på tvers av sektorer

Kjølt vann og fjernkjøling: Ingen kondens, ingen drypp, ingen CUI.

Damp og varmt vann: Minimalt varmetap, sikre berøringstemperaturer og skyveplater som tar imot ekspansjon.

Kryogen og LNG: Cellulære glassisolasjonsblokker, rustfrie stålkropper og kuldesko som forhindrer is på strukturen.

Mat og farmasøytisk: Rustfritt stål, hygieniske overflater, innkapslet isolasjon og full kompatibilitet med vask.

Olje og gass: Sure servicematerialer, brannklassifiserte alternativer og damptette design for kyst- og offshoremiljøer.

Dokumentasjon som støtter enhver ordre

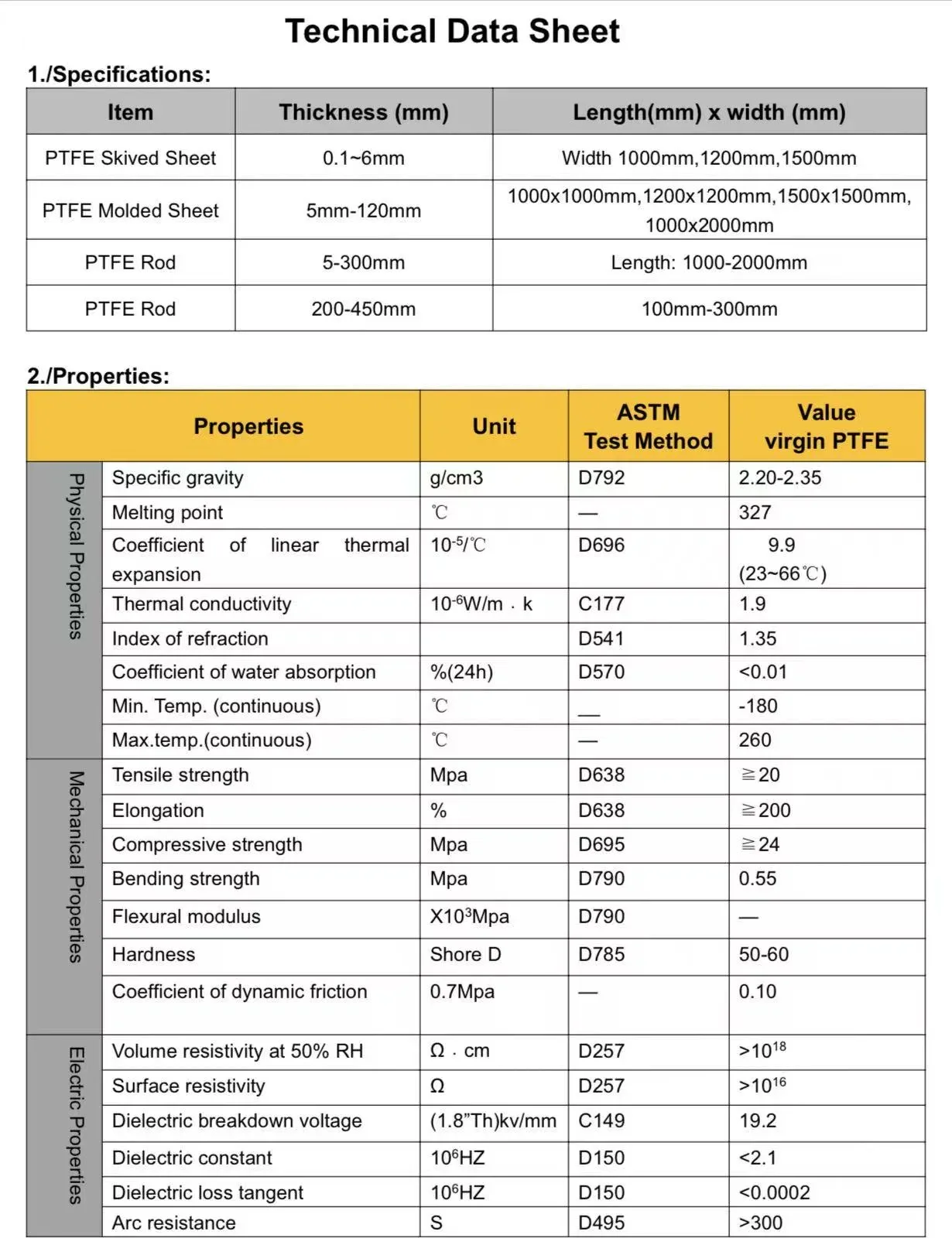

Hver forsendelse inkluderer EN 10204 Type 3.1 materialsertifikater, isolasjonsdatablad med verdier for trykkstyrke og varmeledningsevne, dimensjonale inspeksjonsrapporter og lasttestsertifikater når det er nødvendig. For olje- og gassprosjekter kan vi levere HIC-testrapporter og NACE-samsvarsdokumentasjon. For applikasjoner av næringsmiddelkvalitet er overflatefinishrapporter og materialdeklarasjoner standard.

FAQ

Spørsmål: Kan du matche hvilken som helst isolasjonstype og tykkelse?

A: Ja. Vi bearbeider isolasjonsblokken til din nøyaktige rør-OD og isolasjonstykkelse, og velger blokkmaterialet for din driftstemperatur.

Spørsmål: Leverer du hele enheten inkludert glideplaten hvis bevegelse er nødvendig?

A: Ja. Vi kan integrere en PTFE- eller grafittglideplate ved basen, alt innelukket i støttekroppen.

Spørsmål: Hvordan forhindrer du at isolasjonsblokken blir våt?

A: Blokken er fullstendig innkapslet i stålstøttekroppen, og vi tilbyr en metalltetningskrage for en kontinuerlig dampsperreforbindelse til rørisolasjonen.

Spørsmål: Hva om røret mitt er i rustfritt stål eller krever hygieniske forhold?

A: Vi produserer hele støtten av 304L eller 316L rustfritt stål med syltede og passiverte overflater, egnet for nedvasking og matvaremiljøer.

Spørsmål: Kan jeg få en brannklassifisert versjon?

A: Ja. Vi kan inkludere passive brannbeskyttelsesmaterialer vurdert for eksponering for cellulose eller jetbrann, og opprettholde den bærende integriteten i den nødvendige perioden.

En isolert rørstøtte er en liten komponent i et stort prosjekt, men en mislykket - knust isolasjon, en delt dampsperre, en beslaglagt skyveplate - kan tvinge frem en uplanlagt avstengning. Vi har laget disse støttene i over et tiår, og sendt til mer enn 45 land, med over 70 % av virksomheten vår fra gjentakende kunder. Denne posten eksisterer fordi vi behandler all støtte som en konstruert enhet, ikke en lagervare. Send oss ​​din rørplan og isolasjonsspesifikasjon. Vi returnerer et dimensjonert forslag og en fast pris innen en dag.
