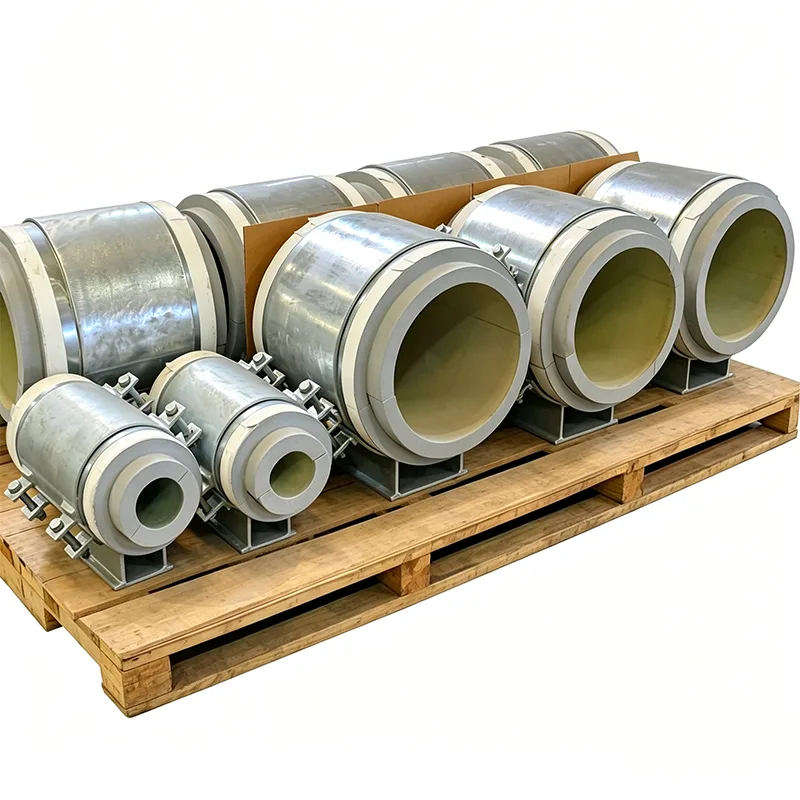

Pre-isolerte rørstøtter for olje og gass

Olje- og gassrørledninger flytter mer enn bare produkt. De flytter voksutsatt råolje som må holde seg over flytepunktet, våt gass som kan danne etsende hydrater på et kaldt sted, og høytrykkskondensat som går gjennom raske temperatursvingninger. I disse tjenestene er en uisolert rørstøtte mer enn en energilekkasje - det er en prosesssikkerhetsrisiko og et korrosjonsutgangspunkt. En skikkelig forhåndsisolert støtte eliminerer kuldebroen, integrerer en damptett konvolutt og kommer på stedet som én lasttestet enhet. Ingen feltfremstilt isolasjon. Ingen gjetting.

Yangzhou Tianshun har levert forhåndsisolerte støtter for oppstrøms, midtstrøms og nedstrøms olje- og gassprosjekter siden 2012. Våre enheter er for tiden i drift på ørkenproduksjonsmanifolder, offshore-plattformstigerør og raffineridampsporingslinjer i over 45 land. Vi bygger dem for å håndtere de spesifikke utfordringene som skiller olje- og gassrørene fra hverandre: sure servicematerialer, overlevelsesevne for jetbrann og isolasjon som ikke brytes ned når hydrokarboner trekker inn i den.

Materialer valgt for sure og korrosive miljøer

I et olje- og gassanlegg kan støttestålet utsettes for H₂S, klorider og saltholdig luft - noen ganger alle tre samtidig. Vi tar ingen sjanser med materialvalg. For sure serviceapplikasjoner henter vi karbonstålplater og seksjoner som er HIC-testet (Hydrogen-Induced Cracking) i henhold til NACE TM0284, og den ferdige støtten kan leveres i full overensstemmelse med NACE MR0175 / ISO 15156. Der hvor klorider er hovedproblemet — offshore-overflater, støtter vi stål- og karosserifritt stål til 31 karosseri. A4-80 bolting, fjerner galvanisk korrosjonsrisiko.

Selve isolasjonsblokken har lukkede celler for å motstå hydrokarbonabsorpsjon. For linjer som fører råolje, kondensat eller fyringsolje, unngår vi materialer med åpne celler som vil transportere olje og miste termisk ytelse. Cellulært glass og PIR med høy tetthet er våre standardvalg, testet for kjemisk kompatibilitet med forventet utslippseksponering.

Holder varmen der prosessen trenger den

Pre-isolerte rørstøtter for olje og gass går ikke alltid ved damptemperaturer, men de varmes ofte opp eller spores for å holde innholdet flytende. En støtte som lar varme unnslippe på ett punkt kan forårsake lokal avkjøling som fører til voksavsetning, hydratdannelse eller viskositetsøkning. Våre forhåndsisolerte støtter bruker en bærende isolasjonsblokk valgt for den spesifikke designtemperaturen:

Minus null til 85 °C: PIR med høy tetthet for gassbehandling av kjølebokser, LPG-lagring og kjølt vann til gassdehydreringsenheter.

Opptil 140°C: PIR med forhøyet temperaturklassifisering for sporede råoljelinjer og varmeoljesystemer.

Opptil 400°C: kalsiumsilikat for dampsporede bitumenlinjer, termiske oljevarmere og rør i raffineriet.

Blokktykkelsen samsvarer nøyaktig med spesifikasjonen for rørisolasjon, og trykkstyrken kontrolleres mot full hydrotestbelastning – fordi en blokk som knuser under igangkjøringen ikke vil isolere noe.

Brannsikring som kjøper tid

På en offshore-plattform eller i et gassanlegg, fjerner en støtteenhet som kollapser under en brann tilbakeholdenhet fra røret, noe som potensielt kan føre til brudd og eskalering. Vi kan integrere passiv brannbeskyttelse direkte i den pre-isolerte støtten: en svellende eller endotermisk matte er festet til stålbasen og sideveggene under kledningen, og enheten kan sertifiseres for å opprettholde lastbærende integritet i en definert periode under jetbrann (ISO 22899) eller cellulosebrann (ISO 834) eksponering. Dette gjør støtten til en del av sikkerhetssystemet, ikke bare en energibesparende komponent.

Fabrikkintegrert dampbarriere eliminerer CUI-risikoer på stedet

Korrosjon under isolasjon er den dyreste inspeksjons- og reparasjonsartikkelen på mange olje- og gassanlegg. Den starter nesten alltid ved en støttegjennomføring hvor dampsperren er håndkuttet og forseglet med tape som mister vedheft etter noen somre. Støttene våre leveres med en kontinuerlig metalltetningskrage fabrikksveiset til støttekroppen. Besetningen på stedet fører rørisolasjonskappen rett på denne kragen og forsegler den med et spesifisert klebemiddel eller kompresjonsbånd. Resultatet er en damptett overgang som kan inspiseres visuelt fra utsiden - og som ikke åpner seg to år senere.

Dokumentasjon klar for enhver revisor

Alle forhåndsisolerte rørstøtter for olje og gass vi leverer til et olje- og gassprosjekt inkluderer:

EN 10204 Type 3.1 materialsertifikater med HIC testresultater der sur service er spesifisert.

Datablad for isolasjonsblokker med trykkstyrke, varmeledningsevne og brannklassifisering.

NDT rapporterer for eventuelle sveiser, inkludert PT/MT og røntgen på forespørsel.

Avsluttende målinspeksjon og lasttestsertifikater.

CE-merking og ytelseserklæring i henhold til EU 305/2011 der det er aktuelt.

Typiske olje- og gassapplikasjoner

Brønnhodeproduksjonsmanifolder og samlelinjer (onshore og offshore)

Gassdehydrering og syregassfjerningsenheter

LPG og NGL lagring og overføringsrør

Raffineriets prosessenheter: rådestillasjon, hydrokrakking, reformering

Bitumen- og tungoljeoppvarmede linjer

Offshore plattformdekker og FPSO prosessmoduler

Hvorfor Tianshun for olje og gass forhåndsisolerte støtter?

Vi forstår at en støttespesifikasjon for olje og gass er tett med materialkrav, NACE-overholdelsesklausuler og brannbeskyttelseskrav. Våre ingeniører leser disse spesifikasjonene linje for linje før de produserer en enkelt tegning. Vi kan kryssreferanser din rørklasse, isolasjonsstandard og konstruksjonsbelastning for å levere en enkelt enhet som sjekker hver boks – og vi støtter den med dokumentasjonen for å bevise det. Over 70 % av kundene våre kommer tilbake for neste prosjekt, som er det sterkeste vitnesbyrdet vi kan tilby.

FAQ

Spørsmål: Kan støttene dine brukes i sure tjenestemiljøer?

A: Ja. Vi leverer støtter med HIC-testet stål og NACE MR0175/ISO 15156-overholdelse for bruk med sur gass og råolje.

Spørsmål: Tilbyr du brannklassifiserte versjoner?

A: Ja. Vi kan integrere passiv brannbeskyttelse vurdert for jetbrann (H-60 eller J-60) eller cellulosebrann, og opprettholde den bærende integriteten i den angitte perioden.

Spørsmål: Hvordan forhindrer du at isolasjon absorberer olje eller kjemikalier?

A: Vi bruker lukkede celler som cellulært glass eller PIR som motstår flytende hydrokarbonabsorpsjon. Åpencellet isolasjon er aldri spesifisert for olje og gass uten beskyttelsesbarriere.

Spørsmål: Klarer støttene de høye punktbelastningene fra tunge rør?

A: Absolutt. Vi beregner lagertrykket under både drifts- og hydrotestforhold og velger isolasjonsblokkkvaliteten deretter.
