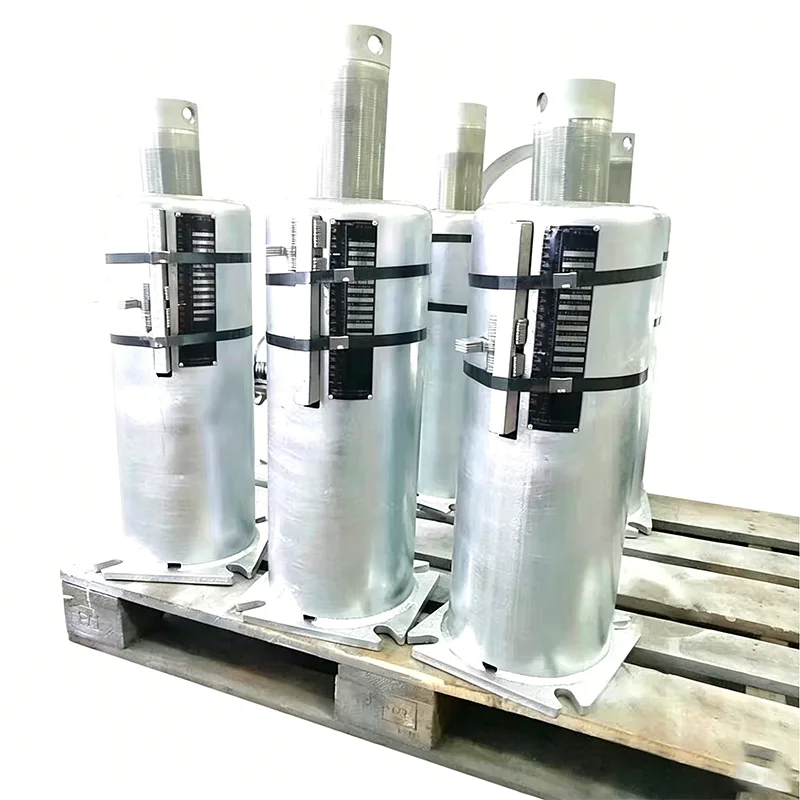

Kraftverksfjærstøtter

Yangzhou Tianshun Pipeline Technology Co., Ltd. gir kraftverksfjærstøtter for termisk kraft, kjernekraft og kombikraftverk basert på 14 års erfaring med rørledningsstøtter/hengere og kraftverkstøtteløsninger. Disse produktene er konstruert for å kontrollere termisk forskyvning og spenningsfordeling i høytemperatur- og høytrykksrørledninger, og beskytter kritiske grensesnitt til hovedutstyr som kjeler og dampturbiner. De følgende detaljene dekker produktegenskaper, tekniske fordeler og spesifikke brukssteder.

Denne figuren viser ytelseskurven for lastforskyvning for en variabel fjærstøtte/henger, inkludert nøkkelparametre for last og forskyvning for å verifisere produktets bærende nøyaktighet og driftssikkerhet.

Hver enhet er gjenstand for lastkalibrering og ytelsestesting før forsendelse. Innstillingslastavviket kontrolleres innenfor ±5 %, i samsvar med ANSI/MSS-SP-58-2018 internasjonal standard samt NB/T47039-2013.

Produktene oppfyller tekniske krav til kraft-, petrokjemiske og andre industrielle rørsystemer. I henhold til MSS-SP-58-2018 skal den maksimalt tillatte lastvariasjonen for variable fjærenheter ikke overstige 25 % av driftsvarm last innenfor full arbeidsvandring.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Produktfunksjoner

Kraftverksfjærstøtter er spesialkonstruert basert på resultater fra rørledningsspenningsanalyse, med kjerneegenskaper fokusert på belastningsbevaring, forskyvningstilpasning og langsiktig driftsstabilitet.

Last-forskyvningsmekanisme: Tilgjengelig i to konfigurasjoner: variable fjærhengere/støtter og konstantkraftfjærhengere/støtter. Variable fjærenheter bærer belastning med lineær stivhet, mens enheter med konstant kraft leverer nesten konstant støttekraft gjennom hele arbeidsslaget, med avvik kontrollert innenfor 5 %, og eliminerer ekstra belastning i rørledninger forårsaket av fluktuerende støttekrefter.

Materiale- og temperaturkompatibilitet: Fjærelementer er produsert av legert fjærstål inkludert 60Si2Mn og 50CrVA. Strukturelle komponenter kan fremstilles av karbonstål, varmebestandig legert stål eller rustfritt stål. Det generelle tillatte driftstemperaturområdet dekker -196°C til +650°C, og samsvarer med alle rørledningskrav fra lavtemperatur fødevann til høytemperatur hoveddamp.

Installasjons- og idriftsettelsesdesign: Hver støtte/henger er utstyrt med en installasjonslåsepinne og navneskilt for lastforskyvning. Fjern ganske enkelt låsepinnen etter installasjon i kald tilstand for å aktivere driften. Navneskiltdata forenkler verifisering på stedet av modellnumre og forhåndsinnstilte belastninger, noe som reduserer igangkjøringstiden betydelig.

Omfattende interntester: Alle tester, inkludert fjærstivhet, kompresjonsavbøyning og overflatebeleggtykkelse, utføres i vårt eget laboratorium for å sikre konsistent ytelse på tvers av produksjonspartier. Hver enhet gjennomgår tre full-takts kompresjonssykluser med stivhetskurveregistrering før forsendelse.

Med disse designfunksjonene opprettholder Power Plant Spring Supports den forhåndsbestemte høyden av rørsystemer under kombinerte forhold med lineær termisk ekspansjon og kontinuerlig vibrasjon, noe som reduserer sannsynligheten for uplanlagte driftsstanser.

Tekniske fordeler

I kraftverksrørledningsdesign, sammenlignet med rent stive støtter eller rørklemmefiksering, gir elastiske støtteløsninger direkte forbedringer i spenningskontroll, utstyrsbeskyttelse og installasjonstilpasning. Den tekniske verdien av kraftverksfjærstøtter gjenspeiles i følgende aspekter:

Effektiv kompensasjon for termisk forskyvning: Stive støtter kan ikke absorbere termisk ekspansjon i rørledningen, noe som ofte fører til at rørsystemet binder seg, løftes av støtten eller overbelastes. Elastiske hengere/støtter bærer last lineært eller konstant når rørledningen forskyves, og holder spenningsnivåer innenfor tillatte grenser spesifisert av koder som ASME B31.1.

Redusert skyvekraft og moment ved hovedutstyrsgrensesnitt: Kjelehoder og turbindampinntak er ekstremt følsomme for krefter og momenter. Etter justering med fjærhengere/støtter reduseres grensesnittkraften betydelig, noe som forhindrer sveisesprekker og flenslekkasjer. Dette er et kritisk tiltak for å forlenge vedlikeholdsintervallene til turbinhus, hoveddampventiler og annet utstyr.

Vibrasjonsoverføringsdemping: Kraftverksrørledninger er utsatt for vibrasjon under høyhastighetsdamp eller tofasestrømningsforhold. Fjærstøttesystemer justerer støttestivheten til et optimalt område gjennom elastiske elementer, og når de kombineres med dempere, sprer de effektivt vibrasjonsenergi for å forhindre strukturell tretthet.

Sjenerøs installasjonstoleranse på stedet: Fjærhengere/støtter tillater finjustering innenfor et visst høydeområde, og kompenserer for avvik i sivile fundamenter og installasjon av rørledninger i kald tilstand. Fjærenheter med konstant kraft er ofte utstyrt med hydrauliske eller skrue hjelpejusteringsenheter for presis justering på stedet.

Langsiktig drift og anti-avslapning: Med anti-avslappende fjærdesign og korrosjonsbestandige overflatebehandlinger (varmforsinking, Dacromet, etc.), er nedbrytningen av støttekraften minimal. Over 70 % av våre oppfølgingsordrer fra utenlandske prosjekter kommer fra gjentatte kunder, noe som til en viss grad gjenspeiler den langsiktige påliteligheten til våre støtteprodukter.

Produktapplikasjoner

Kraftverksfjærstøtter er først og fremst installert på kritiske posisjoner i kraftverks damp-vannsirkulasjon og høytemperatur røykgasssystemer. Kombinert med dempere, stive stag og andre komponenter, danner de et komplett rørlednings fleksibelt sikringssystem.

Kjeleområde: Brukes på hoveddamprørledninger, varme og kalde gjenoppvarmingsrørledninger, overhetingsutløpskanaler osv. Absorberer vertikal og horisontal termisk forskyvning av kjelekroppen og forbindelsesrørledninger, forhindrer for stor belastning ved toppdyseforbindelser og reduserer risikoen for sveisesprekker.

Turbinområde: Installert på hoveddamprør, høytemperatur gjenoppvarmingsdamprør og høytrykks bypassrørledninger. Gjennom presis støtte, begrenser kreftene og momentene som overføres til turbingrensesnittene, sikrer akselinnrettingsnøyaktighet og reduserer virkningen av vibrasjoner på turbinhus.

Høytrykksmatevannsystem: På høytrykksmatevannsrørledninger og tempereringsvannrørledninger støtter fjærhengere/støtter kraftige rørledninger mens de tilpasser seg temperaturendringer, opprettholder rørledningens skråning og unngår kavitasjons- eller vannslagproblemer forårsaket av begrenset forskyvning.

Røykgass- og avsvovlings-/denitrifiseringssystem: For røykgass-/luftkanaler med stor diameter, GGH-innløps-/utløpskanaler og tilkoblingskanaler for avsvovlingstårn. Disse tynnveggede strukturene opplever betydelig termisk ekspansjon. Fjærstøtter kompenserer for denne forskyvningen, reduserer flensforbindelsesspenningen og arbeider sammen med ekspansjonsfuger for å beskytte hele røykgasssystemet.

Kjernekraft konvensjonell øy: Brukes på sekundærkrets hoveddamp, hovedmatevann og andre rørledninger. Oppfyller krav til atomkraftkonsistenskontroll og gir komplette materialkvalitetssertifikater og støttefunksjonskvalifikasjonsrapporter.

Kvalitetssikring og fabrikkfunksjoner

Vår fabrikk i Jiangsu-provinsen er utstyrt med helautomatiske belgproduksjonslinjer, CNC-skjære- og sveisesystemer og et sertifisert ikke-destruktiv testing (NDT) team. Fra rå fjærtråd som kommer inn til ferdig produktlevering, gjennomgår Power Plant Spring Supports streng kontroll ved følgende sjekkpunkter: verifisering av råvarevarmetall og fysiske/kjemiske rapporter, hardhet og metallografisk inspeksjon etter fjærvarmebehandling, fullslagsstivhetstesting av ferdige produkter, og overflatebeleggtykkelse og adhesjonstesting.

Vårt kvalitetsstyringssystem er sertifisert til ISO 9001:2015, og alle produkter overholder internasjonale standarder inkludert ASME, CE og API. Fullstendig akseptdokumentasjon kan leveres i henhold til prosjektkrav.

Teknisk støtte og tjenester

Med utgangspunkt i vår erfaring med å levere rørledningsutstyr til over 45 land over hele verden, tilbyr vi omfattende utvalg, installasjon og langsiktig teknisk støtte for hver batch av kraftverksfjærstøtter:

▶  Utvalgsberegning: Motta rapporter om rørledningsspenningsanalyse og anbefale passende støtte-/hengertyper, fjærkonstanter og installasjonshøyder.

▶  Rask respons: Tekniske forespørsler og tilbud ved forhåndssalg besvares innen én virkedag.

▶  Tilsyn og vitner på stedet: Støtt kunde eller tredjeparts vitne på stedet av testprosesser.

▶  Installasjons- og igangkjøringsveiledning: Gi detaljerte installasjonsmanualer og anbefalinger for justering av kald tilstand, med ekstern videohjelp tilgjengelig når det er nødvendig.

▶  Reservedelsservice: Ta vare på fjærkalibreringsregistrene for hver produksjonsbatch, noe som muliggjør rask tilførsel av erstatningsfjærenheter.

For diskusjoner om Power Plant Spring Support-konfigurasjonsløsninger for spesifikke prosjekter eller for å få relevante prosjektreferanser, vennligst kontakt vårt tekniske salgsteam. Vi vil gi detaljerte last-forskyvningsberegningsark og anbefalte oppsett basert på faktiske arbeidsforhold, i stedet for bare en liste over standardmodeller, som hjelper deg med å kontrollere de totale anskaffelseskostnadene samtidig som vi sikrer sikker drift av rørledningen.
