Avstemt massedemper

En avstemt massedemper, ofte kalt en TMD eller harmonisk absorber, er et sekundært massefjær-dempersystem festet til en struktur på et punkt med høy vibrasjonsamplitude. Dens jobb er å motvirke resonansbevegelse. Når vind, fotgjengertrafikk eller maskineri begeistrer en av strukturens naturlige frekvenser, svinger TMD i opposisjon, trekker mekanisk energi bort fra primærstrukturen og sprer den som varme. Resultatet er en merkbar reduksjon i svaiing, akselerasjon og forskyvning, noe som forbedrer passasjerens komfort, beskytter ikke-strukturelle elementer og forlenger utmattelseslevetiden.

Yangzhou Tianshun leverer innstilte massedempere for bygninger, broer, industrielle stabler og slanke arkitektoniske funksjoner. Design- og fabrikasjonsarbeidet støttes av mer enn to tiår med erfaring med dempingsteknologi, utført under et kvalitetsstyringssystem som oppfyller ISO 9001-kravene.

Hvordan de tre komponentene er innstilt til strukturen

En TMD fungerer fordi tre parametere - masse, stivhet og demping - er justert for å matche de dynamiske egenskapene til vertsstrukturen.

Massen er dimensjonert som en brøkdel av den modale massen til målvibrasjonsmodusen. Typiske masseforhold varierer fra 0,5 % til 5 % av den modale massen, avhengig av tilgjengelig plass, nødvendig ytelse og strukturelle begrensninger. En større masse gir generelt større vibrasjonsreduksjon, men den påfører også ekstra tyngdekraftsbelastning på gulvet eller rammen.

Stivheten, vanligvis gitt av spiralfjærer eller bladfjærer, velges slik at den naturlige frekvensen til TMD nesten faller sammen med den plagsomme strukturelle frekvensen. Noen ganger introduseres en liten bevisst forskyvning for å utvide den effektive båndbredden. Når strukturen begynner å gi resonans, svinger TMD-massen med nesten samme frekvens, men ute av fase, og genererer en treghetskraft som skyver tilbake mot strukturens bevegelse.

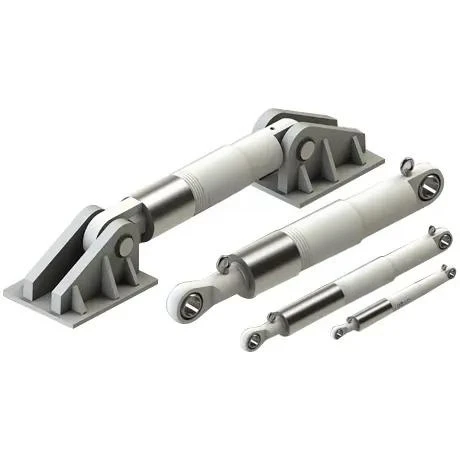

Dempingselementet - ofte en viskøs demper eller en virvelstrømsdemper - kontrollerer amplituden til TMDs egen oscillasjon og bestemmer hvor mye energi som kan fjernes per syklus. For lite demping gir en skarp, men smal respons; for mye låser massen og kansellerer fordelen. Det optimale dempingsforholdet beregnes basert på masseforholdet og ønsket ytelse på tvers av frekvensområdet av interesse.

Når disse tre parametrene er satt riktig, fungerer TMD uten ekstern strøm, ventiler eller kontrollsignaler. Den reagerer automatisk når strukturen går inn i resonans, og den forblir i dvale under ikke-kritiske forhold.

Design og fabrikasjonstilnærming

Hver TMD vi leverer er en prosjektspesifikk montering. Vi begynner med den modale analysen av strukturen - de naturlige frekvensene, modusformene og modale massene - vanligvis levert av konstruksjonsingeniøren. Fra disse dataene velger vi massen, beregner den nødvendige fjærstivheten og definerer dempningsegenskapene som vil gi den spesifiserte reduksjonen i akselerasjon eller forskyvning.

Masselegemet er typisk laget av stålplater boltet eller sveiset inn i en kompakt blokk. Fjærer bestilles fra spesialprodusenter til den nøyaktige hastigheten og utmattingslevetiden som kreves. Demping kan oppnås gjennom flytende viskøse elementer, viskoelastiske puter eller magnetiske virvelstrømsystemer, avhengig av slag, levetid og vedlikeholdspreferanser. Alle komponenter monteres og justeres i en stiv støtteramme som deretter festes til strukturen.

Materialsporbarhet opprettholdes for de bærende delene, og fjærsertifikater er inkludert i dokumentasjonspakken. Før sending verifiserer vi egenfrekvensen og dempingsforholdet til den sammensatte TMD på en testrigg. En rapport som bekrefter at enheten oppfyller designmålene leveres sammen med produktet.

Teknisk omfang

For svært lavfrekvente applikasjoner, som høye skorsteiner eller observasjonstårn, kan pendel-type TMDer leveres der tyngdekraften gir den nødvendige stivheten.

Der innstilte massedempere utgjør en målbar forskjell

Broer og pyloner

Langspennende gangbroer og veibroer er utsatt for fotgjenger-indusert sideveis og vind-indusert vibrasjon. En TMD installert under dekket eller inne i pylonen reduserer akselerasjonen til nivåer som føles behagelige og forhindrer tretthet i kabler og ledd.

Høye slanke strukturer

Skorsteiner, TV-tårn og observasjonstårn opplever virvelavgivelse og vindpustindusert sidevindsvibrasjon. En TMD på toppen eller nær anti-noden til den kritiske modusen kutter ned amplituden og beskytter det strukturelle skallet.

Fotgjengerkonstruksjoner

Trapper, auditoriumsbalkonger og gangbroer som blir begeistret av å gå, løpe eller rytmisk publikumsbevegelse kan avstemmes med en TMD. Massen, fjærene og spjeldet er ofte skjult under gangveien eller i et undertak.

Industribygg og utstyrsplattformer

Vifter, kompressorer, sentrifuger og andre roterende maskiner skaper stabil vibrasjon ved kjente frekvenser. Innstilling av en demper til utstyrets driftshastighet eller gulvets resonansfrekvens hindrer vibrasjoner i å forplante seg til tilstøtende områder og reduserer vedlikehold på rørforbindelser og elektriske skap.

Byggetasjer med store åpne spenn

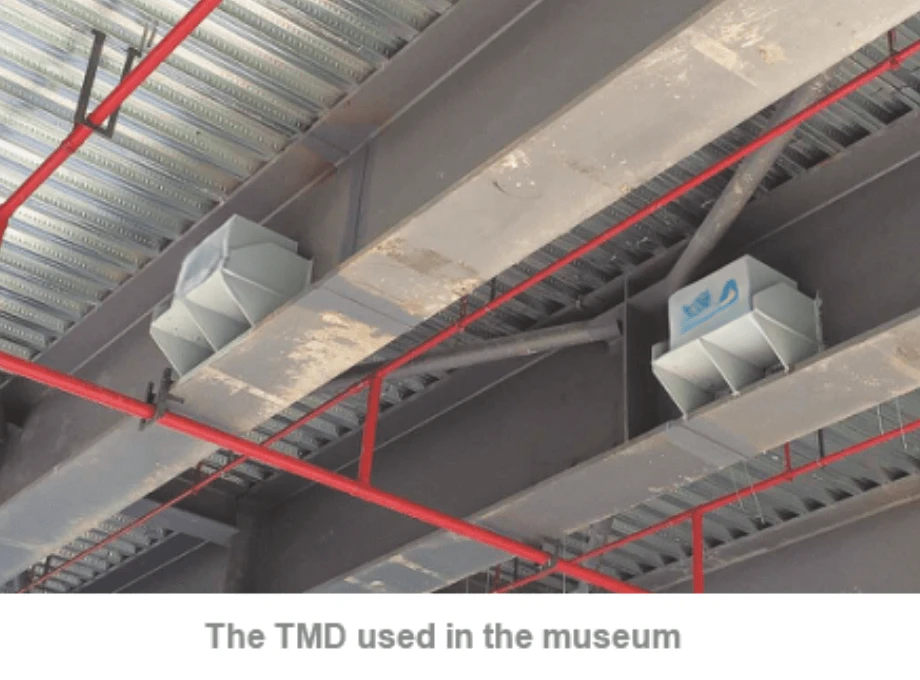

Kontorgulv, gymsaler og konsertsaler med lav naturlig frekvens kan føles spretten når folkemengder beveger seg i rytme. En TMD installert i taket eller under det hevede gulvet demper bevegelsen uten å endre den arkitektoniske layouten.

Ofte stilte spørsmål

Hvordan finner du riktig størrelse og tuning for en TMD?

Strukturingeniøren gir de modale analyseresultatene: naturlige frekvenser, modusformer og modale masser. Vi beregner deretter masse, stivhet og demping ved å bruke etablerte tuning-formler. Hvis det er behov for en feltmålingskampanje for å verifisere de bygde frekvensene, kan vi støtte denne prosessen og finjustere TMD før endelig igangkjøring.

Kan en TMD fungere for flere vibrasjonsmoduser?

En enkelt TMD er innstilt på én bestemt frekvens. Hvis flere moduser trenger kontroll, kan flere TMD-er installeres, som hver retter seg mot en annen frekvens. Alternativt kan et distribuert utvalg av mindre TMD-er dekke et bredere frekvensbånd.

Krever en TMD vedlikehold?

Mekaniske komponenter som fjærer og lagre bør inspiseres visuelt med jevne mellomrom, og egenfrekvensen kan verifiseres med jevne mellomrom med bærbare akselerometre. Dempingselementene, spesielt hvis de er forseglede væskedempere, er vanligvis vedlikeholdsfrie i sin konstruksjonstid. Vi gir en inspeksjonsplan for hver leveranse.

Vil det å legge til en TMD påvirke den statiske belastningen på bygget?

Ja, TMD legger til en konsentrert egenlast lik massen. Bygningsingeniøren må redegjøre for dette i gulv- eller rammedesign. Vi gir presis vekt, fotavtrykk og festedetaljer tidlig i designprosessen slik at lokal forsterkning kan inkluderes om nødvendig.

Hva er den typiske leveringstiden for en tilpasset TMD?

Ledetider avhenger av massestørrelse og spjeldtype. Som referanse kan en standard TMD i området 500 kg til 5000 kg bygges og testes på ti til fjorten uker. Større enheter eller de som krever omfattende kvalifikasjonstesting kan ta lengre tid, noe vi bekrefter på tilbudsstadiet.

Jobber med Tianshun

Send oss ​​dine modale data eller en beskrivelse av vibrasjonsproblemet, og en applikasjonsingeniør vil svare innen en arbeidsdag med en foreløpig TMD-konfigurasjon og et ytelsesestimat. Vi samarbeider med prosjektteamet for å ferdigstille massegeometri, fjærarrangement og dempingstype slik at spjeldet passer til tilgjengelig plass og oppfyller ytelsesspesifikasjonen. Egendefinerte overflater, værbestandige kabinetter og fjernovervåkingsinstrumentering er alle en del av standardforsyningen vår.

Våre produksjonsmilepæler kommuniseres åpent, og vi gir en endelig testrapport som bekrefter as-built tuning-parametrene. Etter levering forblir vi tilgjengelige for igangkjøringsstøtte og langsiktig vedlikeholdsrådgivning.

Avstemte massedempere som beveger seg mot bevegelsen, roer strukturen uten å trenge en eneste watt ekstern kraft.
