Viskøs væskedemper

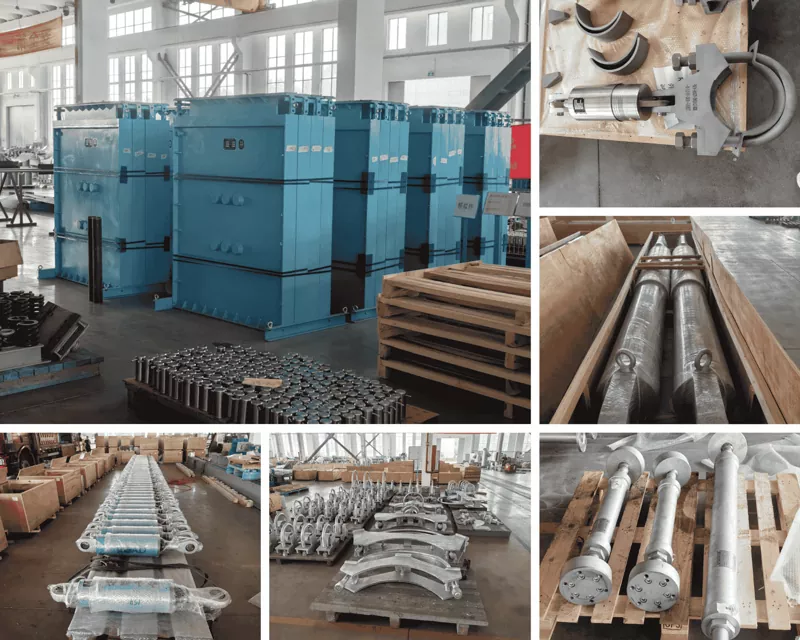

Yangzhou Tianshun leverer viskøse væskedempere til sivilingeniør-, bro-, kraft- og industrisektoren. Vår produksjon er basert på en 35 000 m² stor fabrikk i Jiangsu, Kina, med en dyktig arbeidsstyrke på over 100 personer. Mens vår rørledningsstøttevirksomhet ble grunnlagt i 2012, har teamet bak våre dempeprodukter med seg mer enn 20 års spesialisert erfaring innen væskedempingsteknologi. Resultatet er vår tredje generasjons viskøse væskedemper, et produkt vi har utviklet med fullt selveid intellektuell eiendom. Vi sender til prosjekter i over 45 land under et ISO 9001:2015-sertifisert kvalitetssystem.

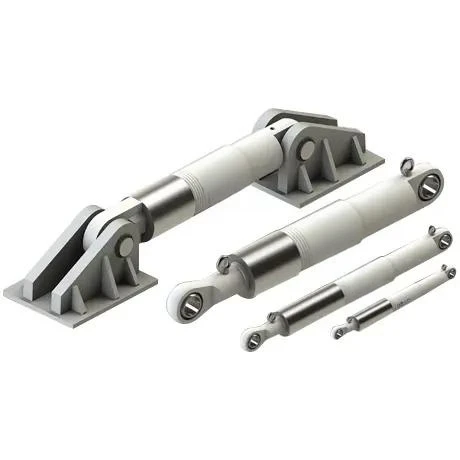

En viskøs væskedemper er en hydraulisk enhet som konverterer mekanisk bevegelse til varme, reduserer vibrasjoner og sprer energien som tilføres en struktur av jordskjelv, sterk vind eller maskineri. Hovedkomponentene er en sylinder fylt med en spesielt valgt silikonolje, et stempel med en presisjonsdempende åpning, en stempelstang, foringer, tetninger og endekoblinger.

Under normale forhold beveger spjeldet seg sakte med strukturens termiske ekspansjon eller serviceforskyvning, og gir svært liten motstand. Når en dynamisk hendelse tvinger strukturen til å bevege seg raskt, skyver stempelet væsken gjennom dempingsstrukturen med høy hastighet. Trykkforskjellen over stempelet genererer en motstandskraft proporsjonal med hastigheten, og energien spres som varme i væsken. Når den ytre kraften avtar, går spjeldet tilbake til nøytral tilstand, klar for neste syklus.

Tredje generasjons teknologi og hvorfor det er viktig

Vår tredje generasjons viskøse væskedemper er bygget rundt et dempende prinsipp for jetåpning ved bruk av silikonolje med lav viskositet. Tidligere generasjoner av dempere stolte ofte på høyviskøse medier som kunne endre egenskaper med temperatur og aldring, noe som førte til inkonsekvent ytelse over tid. Den tredje generasjons designen overvinner dette ved å føre væsken gjennom nøyaktig maskinerte små hull med høy hastighet, og skaper en stabil og forutsigbar dempningskraft.

Fordelene er målbare. Dempningskarakteristikken er svært repeterbar over et bredt temperaturområde fordi silikonolje med lav viskositet opprettholder stabil viskositet under bruk. Den interne dempingsstrukturen er utformet slik at utmattingslevetiden og påliteligheten er betydelig forbedret sammenlignet med tidligere generasjons produkter. Det er ingen mekaniske ventiler som kan feste seg eller slites, og dempingen oppnås kun gjennom væskedynamikk. Denne teknologien representerer den høyeste kapasiteten blant viskøse dempere vi produserer, og vi har fullstendige immaterielle rettigheter over designet.

Konstruksjon og materialpålitelighet

Sylinder og stempelenhet

Sylinderen er laget av høyfast stål, maskinert til stramme toleranser for boring rundhet og overflatefinish. Stempelstangen er hardforkrommet eller behandlet med en tilsvarende overflateherdeprosess for å motstå riss og korrosjon. Selve stempelet inneholder stråleåpningen, dimensjonert i henhold til den nødvendige dempningskoeffisienten og hastighetseksponenten for det spesifikke prosjektet.

Tetningssystem for lang levetid

Tetninger er valgt for kompatibilitet med silikonoljen og for motstand mot slitasje under gjentatt sykling. Tetningsarrangementet er designet for å holde væsken inne og forurensning utenfor, selv i støvete eller marine miljøer. Langsiktig tetningsintegritet er en grunn til at vi kan tilby utvidet designlevetid for disse spjeldene.

Flytende medium stabilitet

Dempingsmediet er en silikonolje med høy renhet og lav viskositet. Den forringes ikke, gummier eller endres nevneverdig i løpet av tiår med forventet service. Dens lave temperaturfølsomhet sikrer at spjeldet leverer konsistent ytelse enten den er installert i en bro med kaldt klima eller et varmt industrianlegg.

Endekoblinger

Pinnehoder, gaffel og sfæriske lagre er tilgjengelige for grensesnitt med strukturen og det støttede elementet. Disse koblingene er konstruert for å overføre den fulle nominelle dempningskraften uten å introdusere uønskede bøyemomenter i spjeldhuset.

Teknisk omfang

Alle parametere er skreddersydd for strukturanalysen. Vi gjennomgår prosjektspesifikasjonene og bekrefter spjeldegenskapene før produksjon.

Kvalitetskontroll og testing

Hver viskøs væskedemper gjennomgår fabrikkgodkjenningstesting på en kalibrert dynamisk testrigg. Testen bruker sinusformede eller trekantede forskyvningssykluser med prosjektrepresentative hastigheter og måler den resulterende kraften. Vi verifiserer at den målte dempekraften faller innenfor spesifisert toleranseomhylling og at hastighetseksponenten samsvarer med designverdien. Testposter er en del av den endelige dokumentasjonspakken.

Materialsporbarhet opprettholdes for alle trykkgrenser og strukturelle komponenter. Sveiser undersøkes av kvalifisert personell, og når det er nødvendig, leveres ikke-destruktive testrapporter. Våre ISO 9001-sertifiserte prosedyrer dekker hele prosessen, fra innkommende væske- og stålinspeksjon til sluttmaling og pakking.

For kritiske applikasjoner som sykehus og broer i høyseismiske soner, kan vi støtte ytterligere kvalifikasjonstesting, inkludert utmattelsessykling utover designlevetid, tetningsutholdenhetstesting og korrosjonsmotstandsverifisering.

Der viskøse væskedempere påføres

Sivile bygninger

Boligtårn, kontorblokker og kjøpesentre bruker viskøse dempere for å redusere svai under jordskjelv og sterk vind. Spjeldene er ofte integrert i avstivende bukter eller kombinert med skjærvegger for å absorbere energi og beskytte primærstrukturen.

Lifeline engineering

Sykehus, skoler, beredskapssentre og andre fasiliteter som må forbli i drift etter en seismisk hendelse, er avhengige av viskøse dempere for å begrense strukturelle skader. Evnen til å opprettholde funksjon når lokalsamfunn trenger det mest er en nøkkeldriver for valg av spjeld i disse prosjektene.

Industrianlegg

Fabrikkbygninger, prosesstårn og støttekonstruksjoner for tungt utstyr er utsatt for vibrasjoner fra roterende maskineri og sporadiske dynamiske belastninger. Viskøse dempere reduserer tretthet og forbedrer førerkomfort og sikkerhet.

Broer

Gangbroer og motorveiviadukter bruker viskøse dempere for å kontrollere dekksbevegelser forårsaket av trafikk, vind og seismisk eksitasjon. Dempere installert mellom dekket og bryggene eller mellom tilstøtende spenn reduserer lagerforskyvning og forhindrer dunking.

Kraftstasjoner og petrokjemiske anlegg

Rørsystemer og utstyrsrammer i kraft- og petrokjemiske anlegg drar nytte av viskøse dempere der seismisk tilbakeholdenhet eller vibrasjonsisolering er nødvendig. Evnen til å designe dempere for spesifikke hastighetsterskler gjør dem egnet for både sporadiske ekstreme hendelser og kontinuerlige vibrasjoner.

Stålindustri

Tunge strukturelle rammer som støtter ovner, valseverk og materialhåndteringssystemer er kandidater for viskøs demping for å begrense dynamisk forsterkning under drift.

Ofte stilte spørsmål

Hva er forskjellen mellom en viskøs væskedemper og en hydraulisk snubber?

En hydraulisk snubber fungerer som en hastighetsfølsom lås: den tillater langsom termisk bevegelse og blir nesten stiv under rask bevegelse. En spjeld for viskøs væske låser seg ikke. Den påfører en motstandskraft som øker med hastigheten og sprer energi som varme gjennom hele bevegelsen. Dempere er designet for kontinuerlig energispredning, mens dempere er designet for sporadiske dynamiske tilbakeholdenhet.

Hvordan er dempningskraften spesifisert for et prosjekt?

Konstruksjonsingeniøren bestemmer nødvendig dempningskoeffisient og hastighetseksponent basert på den dynamiske analysen av bygningen eller broen. Vi mottar disse parameterne sammen med slaglengde, endetilkoblingstype og miljøforhold, og vi designer spjeldet deretter. Hvis du er på det innledende stadiet, kan våre ingeniører bistå med parametervalg basert på generiske strukturtyper og kodekrav.

Kan demperen yte både strekk og kompresjon?

Ja. Våre viskøse væskedempere er designet for å fungere i begge retninger, og produsere symmetriske eller asymmetriske dempende krefter etter behov. Dysearrangementet kan konfigureres til å gi ulike dempningsegenskaper i strekk og kompresjon dersom prosjektet krever det.

Hvilket vedlikehold krever en viskøs væskespjeld?

Under normale forhold er spjeldet forseglet for livet og krever ingen rutinemessige væskeskift. Periodisk visuell inspeksjon av stempelstangens overflate, tetninger og endekoblinger anbefales. For kritiske applikasjoner gir vi retningslinjer for funksjonelle testintervaller. Skulle en enhet noen gang trenge oppussing, tilbyr fabrikken vår full service og ny sertifisering.

Er spjeldene sertifisert i henhold til internasjonale standarder?

Vi produserer i henhold til EN 15129 for antiseismiske enheter, og kan oppfylle kravene i ASCE 7, AASHTO og andre nasjonale koder på forespørsel. CE-merking er tilgjengelig for prosjekter i det europeiske økonomiske samarbeidsområdet. Alle nødvendige testrapporter og erklæringer er inkludert i dokumentasjonspakken.

Hva er den typiske ledetiden for en tilpasset spjeld?

Produksjonstid avhenger av kraftkapasiteten, slaglengden og kvantiteten. Som en veiledning kan standard dempere produseres på åtte til ti uker. Større spjeld eller større kvantumsbestillinger kan kreve ekstra tid, noe vi bekrefter ved tilbud. Vi opprettholder åpenhet om produksjonsmilepæler gjennom hele bestillingen.

Jobber med Tianshun

Når du kontakter oss angående et spjeldkrav for viskøs væske, svarer en dedikert kundeansvarlig med kunnskap om spjeldteknikk innen 24 timer. Vi gjennomgår dine strukturelle ytelseskriterier, inkludert dempekraft, slag og hastighetseksponent, og returnerer et teknisk og kommersielt forslag. Tilpassede endebeslag, spesialbelegg og prosjektspesifikk dokumentasjon er en del av vårt rutinemessige forsyningsomfang.

Våre mer enn to tiår med kumulative erfaring innen dempingsteknologi betyr at vi kan støtte prosjektet ditt fra konsept til igangkjøring. Etter levering forblir vi tilgjengelige for installasjonsveiledning og langsiktig servicerådgivning. Den høye andelen gjentatte forretninger fra ingeniørfirmaer og entreprenører indikerer at spjeldene våre leverer forventet ytelse over konstruksjonens levetid.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² anlegg, Jiangsu, Kina – eksporterer til over 45 land.

Viskøse væskedempere som gjør ødeleggende bevegelser til ufarlig varme, og beskytter strukturen rolig dag etter dag.
