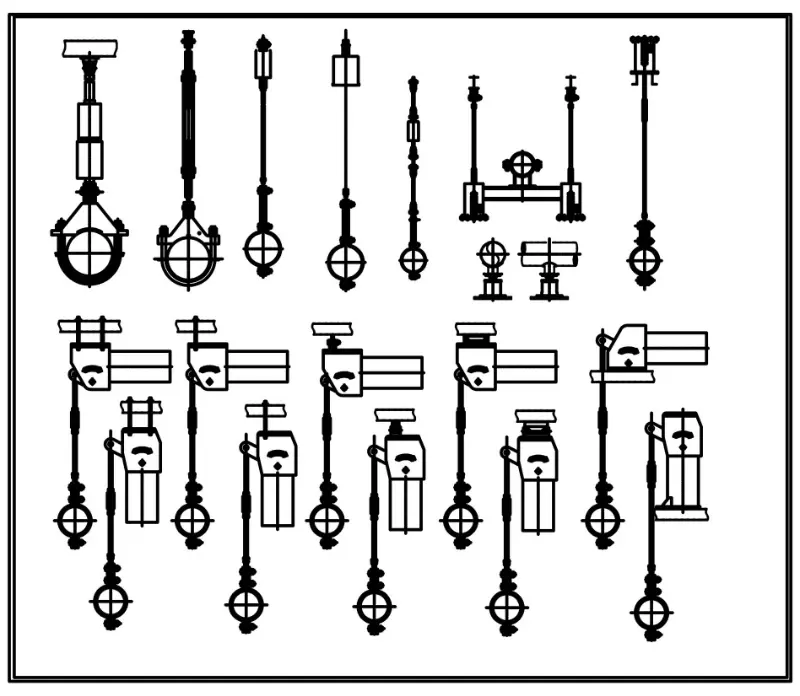

Konstant fjærhenger med høy kapasitet

Yangzhou Tianshun har designet og produsert fjærstøtter med konstant belastning siden 2012. Våre høylasthengere, som dekker designbelastninger på opptil 500 kN og kan tilpasses utover det, er bygget i et 35 000 m² anlegg bemannet av over 100 kvalifisert personell. Hver enhet er forhåndsinnstilt, testet og sendt med full dokumentasjon til prosjekter i mer enn 45 land.

Last-forskyvningskurve oppnådd fra typetesten av en konstant fjærstøtte/henger. Den horisontale aksen står for forskyvning mens den vertikale aksen representerer last. Kurven forblir omtrent horisontal over hele arbeidsvandringen, noe som viser at støttekraften forblir i det vesentlige konstant når rørene bøyer seg på grunn av termisk ekspansjon og sammentrekning.

Denne typetesten verifiserer belastningskonstans, full bevegelsesstabilitet og driftssikkerhet for konstantfjærenheter. Alle produksjonsenheter er gjenstand for lastkalibrering før forsendelse, med lastavvik kontrollert innenfor ±6 % i samsvar med ANSI/MSS-SP-58-2018 og NB/T47038-2013.

Disse produktene kan brukes til industrielle rørsystemer med stor termisk forskyvning, inkludert hoveddamprørledninger og andre høytemperatur- og høytrykksrør.

Teknisk oversikt

Spesifikasjonstabell for konstant fjærhenger	Eksempel
Modell / Serie	PH, LH, CA, CS, TH
Lastekapasitet (drift)	0,1 kN - 500 kN
Total reise	50 mm, 100 mm, 200 mm, 400 mm
Faktisk reise	Opp til 600 mm
Lastavvik (toleranse)	±5 % (standard) / ±3 % (høy pres.)

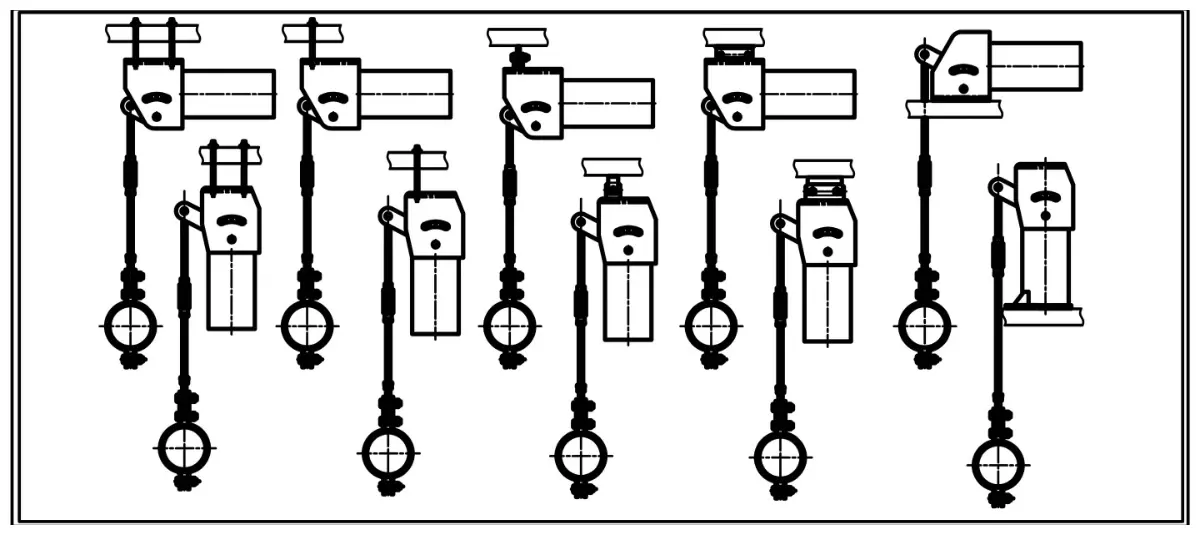

Installasjonsposisjon	Horisontal  / Vertikal
Boligfinish	Varmgalvanisert  /epoksy
Driftstemp.	-20 °C til +80 °C (omgivelsestemperatur)
Materiale for fjærspiral	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (feltjustering)

Vi konverterer mellom nasjonale standarder forutsatt at parametrene er teknisk kompatible. Ingen korreksjonsfaktorer benyttes når dimensjonerende belastninger og bevegelser faller innenfor grensene for den valgte standarden.

Hvorfor en konstant belastning betyr noe i høylast rørstøtte

Når en høybelastningskonstant fjærhenger opplever stor vertikal forskyvning på grunn av termisk ekspansjon, endrer en variabel fjærstøtte sin motstandskraft når fjæren komprimeres eller forlenges. Denne lastvariasjonen kan overføre uønsket belastning inn i rørveggen, tilkoblet utstyr og tilstøtende støtter. En konstant fjærhenger eliminerer dette problemet ved å levere en praktisk talt uendret støttekraft fra kald posisjon til varm driftsstilling og overalt i mellom.

Mekanismen bruker en trykkfjær som virker gjennom en sveiv- og koblingsstangenhet. Geometrien er arrangert slik at fjærmomentet rundt hovedtappen er lik lastmomentet ved hvert punkt i slaget. Resultatet er en støttekraft som holder seg innenfor et smalt avviksbånd uavhengig av hvor langt røret beveger seg vertikalt.

Designfunksjoner som gjør pålitelighet med høy belastning mulig

Robust lastekapasitet med lite avvik

Standardmodeller dekker driftsbelastninger fra 0,1 kN til 500 kN. For laster over 500 kN konstruerer vi skreddersydde støtter mot kundens tegninger og spesifikasjoner. Lastavviket holdes innenfor ±5 % av nominell verdi som standard, med et alternativ med høy presisjon som oppnår ±3 %. Denne stramme toleransen bekreftes på kalibreringsbenken vår før forsendelse.

Stabil struktur for tung vertikal bevegelse

Huset fungerer som en beskyttende innkapsling, og holder byggeavfall og forurensning på stedet borte fra fjæren og koblingen. Standard vandring på 50 mm, 100 mm, 200 mm og 400 mm er tilgjengelig, og faktisk vandring opp til 600 mm kan leveres når røroppsettet krever det. Øvre og nedre reisebegrensningsstopper er integrert for å forhindre overkjøring i begge retninger, og en synlig reiseskala lar installasjonsteam bekrefte posisjon når som helst.

Fjærmaterialer valgt for lang levetid

Fjærspiraler er viklet av 60Si2Mn eller 50CrVA stål, begge valgt for sin høye utmattelsesstyrke og konsistente ytelse over år med termisk sykling. Kombinasjonen av godt materiale og kontrollerte viklingsprosesser støtter stabilt belastningsutbytte og lange serviceintervaller som forventes i kraft- og prosessanlegg.

Feltjusterbar uten gjetting

En lastjusteringsskrue gjør at støttekraften kan finjusteres på stedet. Ved å dreie skruen i merket retning øker eller reduserer belastningen i trinn på 2 %, med et totalt justeringsområde på ±10 % til ±20 % avhengig av modell. En skive ved siden av skruen leser av justeringen direkte, slik at montøren kan stille inn ønsket innstilling uten å fjerne enheten eller bruke eksterne veieceller.

Forhåndsinnstilte pinner som forenkler installasjon og hydrotesting

Hver konstant fjærhenger forlater fabrikken med røde forhåndsinnstilte pinner satt til den kalde installasjonsposisjonen spesifisert av kunden. Pinnene låser mekanismen slik at rørsystemet kan hydrostatisk testes eller rengjøres kjemisk uten ytterligere avbøyning av fjærenheten. Våre standardstifter er utformet for å holde opptil to ganger den nominelle driftsbelastningen under testing. Hvis det forventes høyere testbelastninger, forsterker vi stiften når vi har fått beskjed på bestillingsstadiet. Pinnene må fjernes før systemet tas i bruk.

Kvalitetskontroll og sporbarhet

Omfattende intern testing utføres på hvert produkt før forsendelse

Før sending går hvert produkt gjennom en komplett intern testprosess. Denne prosessen inkluderer dimensjonell og visuell inspeksjon, PMI (positiv materialidentifikasjon), hardhetstesting, MT/PT ikke-destruktiv testing der det er aktuelt, fjærbelastningstesting med last-forskyvningskurver og måling av beleggtykkelse. Fabrikktestrapporter (FTR) og materialtestrapporter (MTR) leveres.

Avklaring om tredjeparts akkreditering

Intern testing er ikke det samme som tredjeparts testing akkreditert av ILAC. Hvis tredjeparts bevitnet testing eller laboratorietesting er nødvendig, kan det leveres som en separat valgfri tjeneste.

Valgfri tredjeparts inspeksjonstjenester (sitert separat)

1. Materialtesting

Denne tjenesten dekker analyse av kjemisk sammensetning, strekktesting, Charpy-slagtesting ved lav temperatur og hardhetstesting.

2. Sveis NDT

Tilgjengelige metoder inkluderer magnetisk partikkeltesting (MT), væskepenetranttesting (PT), ultralydtesting (UT) og radiografisk testing (RT).

3. Testing av fjærbelastningsytelse

Last-forskyvningskurver er inkludert.

4. Varmgalvanisering / Epoksybelegg Korrosjonsbeskyttelse Inspeksjon

5. Bevitnet testing, fabrikkovervåking og inspeksjon før forsendelse (PSI)

Våre særegne fordeler

Benchmarked mot LISEGA International Pipe Support System

Vår produktbelastningsnøyaktighet, teststandarder og dokumentasjonssystemer er benchmarked mot LISEGAs internasjonale rørstøttesystem.

Mer enn en standard innenlandsk leverandør

I motsetning til standard innenlandske produsenter som kun leverer selve produktet, leverer vi en last-forskyvningskurve med hver fjærenhet. Vi hjelper også med å arrangere tredjeparts SGS-testing og bevitnede inspeksjoner, og vi støtter dokumentgjennomganger av PE/CPE-ingeniører for utenlandske prosjekter.

Hvor høykapasitets konstant fjærhengere brukes

Disse støttene installeres overalt hvor et rørsystem ser stor vertikal forskyvning og tåler ikke skiftende støttekrefter. Typiske installasjoner inkluderer hoveddampledninger i termiske og kjernekraftverk, varmeoppvarmingsrør, kjelefødevannstigerør og høytemperaturprosessrør i raffinerier og kjemiske anlegg. I hvert tilfelle opprettholder hengeren en nesten konstant belastning fra kald til varm, og forhindrer uønsket spenningsoverføring til turbinforbindelser, fartøysdyser og annet følsomt utstyr.

Ofte stilte spørsmål

Hvordan skiller en konstant fjærhenger seg fra en variabel fjærstøtte?

En variabel fjærstøtte endrer belastningen når fjæren bøyer seg, noe som betyr at røret føler en annen kraft i kalde og varme tilstander. En konstant fjærhenger er utformet slik at støttekraften holder seg nesten den samme gjennom hele slaget. Dette forhindrer at lastvariasjon overfører spenninger inn i rørsystemet, noe som er spesielt viktig på kritiske linjer med stor vertikal bevegelse.

Kan Tianshun produsere kleshengere vurdert over 500 kN?

Ja. Vi behandler støtte med høy kapasitet som spesialtilpassede bestillinger. Du kan sende oss designtegningene eller spesifisere last, vandring, endeforbindelser og gjeldende kode. Vårt ingeniørteam vil designe hengeren deretter og gi godkjenningstegninger før produksjon.

Hva er hensikten med de røde forhåndsinnstilte pinnene, og når bør de fjernes?

De forhåndsinnstilte pinnene låser hengeren i kald installasjonsposisjon. De holder mekanismen stiv slik at rørsystemet kan fylles, hydrotestes eller rengjøres kjemisk uten at fjæren beveger seg. Pinnene må fjernes først etter at all testing er fullført og før systemet settes i drift for normal drift. Å la dem være på plass under drift vil forhindre at opphenget fungerer.

Hvilke internasjonale standarder kan du jobbe etter?

Vi leverer rutinemessig konstante fjærhengere til GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L og JIS B 8501. Hvis prosjektet ditt krever en annen standard, ber vi deg sende oss en spesifikk samsvar.

Kan husets finish tilpasses for korrosive eller offshore-miljøer?

Vår standard finish er varmgalvanisert og epoksymalt. For svært korrosive atmosfærer kan vi bruke spesialiserte malingssystemer eller fremstille huset av rustfritt stål. Vennligst spesifiser miljøforholdene med din forespørsel, slik at vi kan foreslå et passende beskyttelsessystem.

Hva er betalingsbetingelsene og typiske leveringstider?

Vi aksepterer betaling med bankoverføring. Leveringstidene avhenger av bestillingsmengden og kompleksiteten til de tilpassede innstillingene, men standard konstantfjærhengere kan vanligvis produseres og forhåndsinnstilles innen fire til seks uker fra ordrebekreftelsen. Fremskyndet levering kan diskuteres og avtales under kontraktsforhandling.

Jobber med Tianshun

Når du spør om en høylast konstant fjærhenger, blir du tildelt en dedikert kontoansvarlig som forstår rørstøttedesign, ikke bare kommersielle termer. Vårt ingeniørteam gjennomgår standardkravene for last, reise og rør og svarer med et teknisk forslag innen 24 timer. Egendefinerte konfigurasjoner – ikke-standard reiser, utvidede temperaturområder, spesialmaterialer eller prosjektspesifikk dokumentasjon – håndteres som en del av vårt normale leveringsomfang.

Etter levering gir vi installasjonsveiledning, forhåndsinnstilte instruksjoner for fjerning av pinner og vedlikeholdsråd. Over 70 % av virksomheten vår kommer fra gjentatte bestillinger fra kunder som er avhengige av vår støtte for å utføre forutsigbar syklus etter syklus.
